Тракторы №134 - Hanomag RL 20
Автор Сообщение
Лидер разделов Тракторы, Автолегенды Лучшее, Грузовики, Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 5705
Откуда: Санкт-Петербург
Сообщение Тракторы №134 - Hanomag RL 20

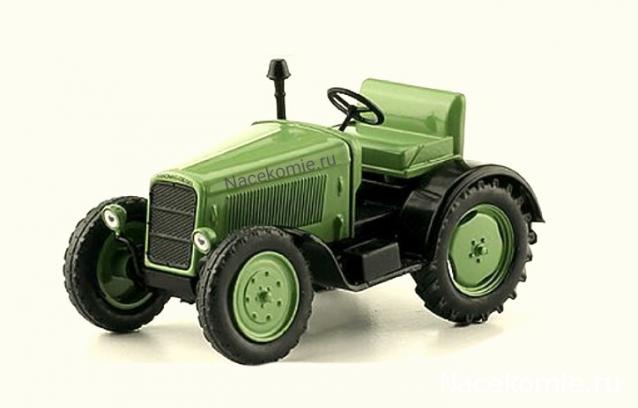

Тракторы: история, люди, машины №134 - Hanomag RL 20 фото модели, обсуждение
Дата выхода: 27.03.2020
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 aviary_1581599509146.jpg [ 24.33 Кб | Просмотров: 3918 ]


13 фев 2020, 15:40
Профиль
Лидер разделов Тракторы, Автолегенды Лучшее, Грузовики, Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 5705
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №134 - Hanomag RL 20
Трактор иностранный, информации крайне мало, всё, что приведено ниже, найдено на заграничных сайтах, и, насколько возможно, переведено на русский язык.
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 i.jpg [ 52.44 Кб | Просмотров: 2766 ]

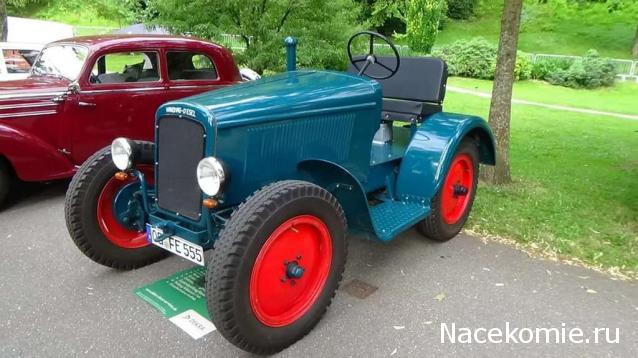

Hanomag RL 20 весом в 1,6 тонны и мощностью в 20 л.с., выпцскали всего десятилетие - с 1939 по 1949 год. Версия, которая выйдет у нас - за 1937 год.
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 i-1.jpg [ 46.6 Кб | Просмотров: 2763 ]

Основные данные:
Производитель / Бренд -------- Hanomag.
Модель ------------------------------------ RL 20.
Конструкция --------------------------- Рамная.
Период производства ----------- 1937–1942
Количество выпущенных ------ 4320
Собственный вес ------------------- 1615 кг
Длина -------------------------------------- 3010 мм
Ширина ----------------------------------- 1635 мм
Высота ------------------------------------ 1800 мм
Колесная база ------------------------ 1935 мм
Дорожный просвет ---------------- 270 мм
Колея --------------------------------------- 1350 мм
Радиус поворота без рулевого тормоза - 4200 мм
Стандартные шины: передние: 6.50-20
задние: 6.50-20
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 db_71-Hanomag-RL-204.jpg [ 93.1 Кб | Просмотров: 2760 ]

Номинальная мощность мотора --- 14 kW, 19,8 PS
Номинальная скорость ------------------- 2000/min
Количество цилиндров -------------------- 4
Объем двигателя ------------------------------ 1911 cm³
Топливо ---------------------------------------------- Дизель.
Система охлаждения ------------------------ Водяная.
Тип привода --------------------------------------- Задний привод
Коробка передач ------------------------------- 4 вперёд/ 1 назад.
Максимальная скорость ------------------ 24 или 13 км / ч.
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 Hanomag_RL20_groß.jpg [ 153.63 Кб | Просмотров: 2763 ]

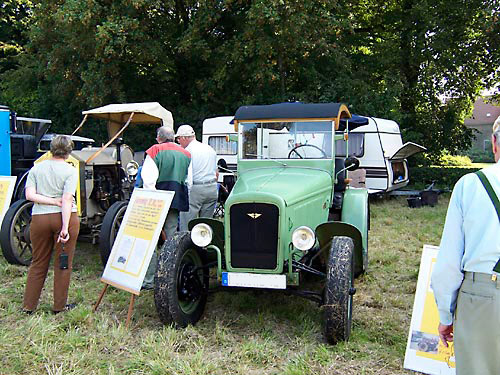

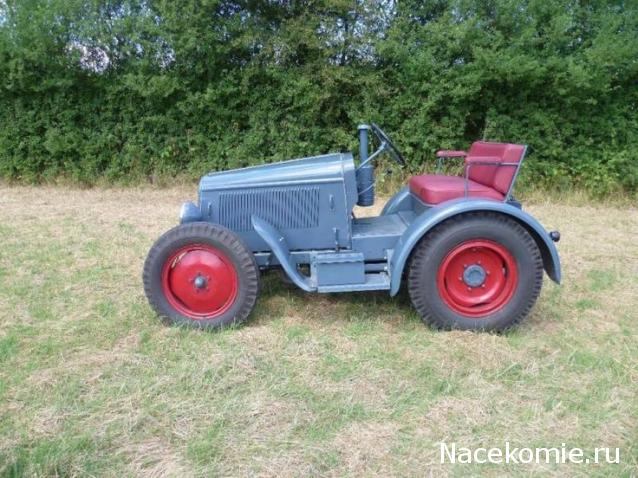

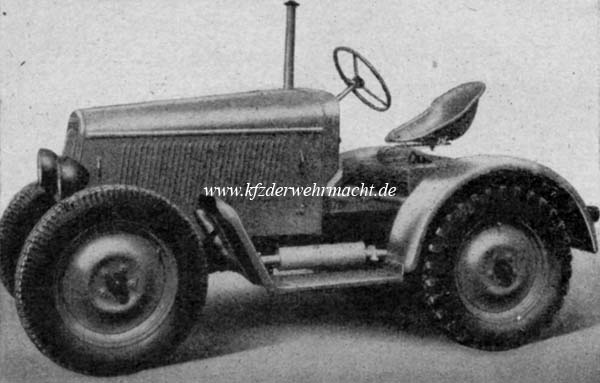

Чтобы предложить дешевый "фермерский буксир", Ханомаг построил RL 20 из компонентов, которые уже использовались в производстве легковых автомобилей. Поэтому эта модель выглядела как легковой автомобиль. Двигатель в 40-е годы претерпел доработку и был переиздан под названием RL N 20. В результате переоборудования R 25 был заменен RL 20 N.
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 imgs_touch.jpg [ 61.36 Кб | Просмотров: 2763 ]

Двигатель....
Hanomag, тип: D 19, четырехтактный четырехцилиндровый рядный двигатель с водяным охлаждением с предварительной камерой, циркуляционная смазка, пневматический регулятор, подвесные клапаны, воздушный фильтр масляной ванны, пятикратный коленчатый вал, топливные форсунки Bosch, топливный насос Bosch, масляный фильтр, циркуляционное охлаждение с лопастным насосом, Ламельным охладителем и Восьмикрылым вентилятором.
Диаметр = 80 мм, ход = 95 мм
Уплотнение = 20:1
Max. Крутящий момент = 7,4 МКП при 1200 об / мин.
Тяговое усилие на ровной дороге = 10 тонн на 13 км/ч. и 6 тонн на 24 км/ч.
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 Hanomag_RL_20_D600.jpg [ 56.45 Кб | Просмотров: 2763 ]

Коробка передач...
1.Скорость = 4,2 км/ч;
2.Скорость = 6,0 км/ч;
3.Скорость = 13,0 км/ч;
4.Скорость = 24,0 км/ч;
Задняя передача = 3,6 км/ч.
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 Hanomag_RL20_01m.jpg [ 63.66 Кб | Просмотров: 2763 ]

Тормоза...
Гидравлический внутренний челюстной тормоз, действующий на все колеса, выполненный в качестве ножного тормоза
Механический стояночный тормоз, действующий на задние колеса
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 83b4729a1b1773d3e38a20f9afe06836.jpg [ 68.79 Кб | Просмотров: 2761 ]

Подвеска...
Ось Hanomag с поперечной пружиной в качестве передней оси.
Жесткий задний мост Hanomag с червячным приводом.
Дифференциал самоблокирующийся.
Давление оси спереди = 580 кг, сзади = 1000 кг (макс. 1300 kg)
Емкость топливного бака = 35 л
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 i.jpg [ 55.93 Кб | Просмотров: 2763 ]

Кабина...
Платформа водителя с пружинным сиденьем, топливным баком, спидометром и масляным манометром.
Опционально с мягким сиденьем, лобовым стеклом и складным верхом.
В комплектацию трактора входят: Вал отбора мощности, шкив, всепогодная крыша с лобовым стеклом, скамья, регулятор давления воздуха, воздушный насос, защитный кожух радиатора.
Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 fa-70.jpg [ 46.83 Кб | Просмотров: 2763 ]

Ранее трактор выходил в немецкой серии. smile_20


03 мар 2020, 23:42
Профиль
Аватара пользователя

Зарегистрирован: 20 фев 2017, 19:31
Сообщения: 42
Откуда: Москва
Сообщение Re: Тракторы №134 - Hanomag RL 20
Тираж - 3050!


Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 XU9NFMsjrQI.jpg [ 31.38 Кб | Просмотров: 1919 ]
27 мар 2020, 18:26
Профиль
Аватара пользователя

Зарегистрирован: 12 янв 2012, 13:22
Сообщения: 5766
Откуда: Cаратов
Сообщение Re: Тракторы №134 - Hanomag RL 20
Хороший smile_01 ,простой, как пять копеек,но аккуратный и симпатичный smile_02


27 мар 2020, 18:42
Профиль

Зарегистрирован: 13 окт 2017, 18:50
Сообщения: 1974
Сообщение Re: Тракторы №134 - Hanomag RL 20
Вроде наш подопечный.


Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 10449560a.jpg [ 29.51 Кб | Просмотров: 1525 ]
29 мар 2020, 22:04
Профиль
Лидер раздела Прочие Авто-Модельные Серии
Аватара пользователя

Зарегистрирован: 19 дек 2011, 08:31
Сообщения: 16164
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №134 - Hanomag RL 20
Видел в щелку в закрытом киоске... smile_04


03 апр 2020, 18:28
Профиль
Аватара пользователя

Зарегистрирован: 06 сен 2011, 12:48
Сообщения: 1531
Откуда: Саранск
Сообщение Re: Тракторы №134 - Hanomag RL 20
Kot12 писал(а):
Видел в щелку в закрытом киоске... smile_04

главное, довезли. а киоски рано или поздно заработают smile_03


03 апр 2020, 23:09
Профиль
Лидер раздела Прочие Авто-Модельные Серии
Аватара пользователя

Зарегистрирован: 19 дек 2011, 08:31
Сообщения: 16164
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №134 - Hanomag RL 20

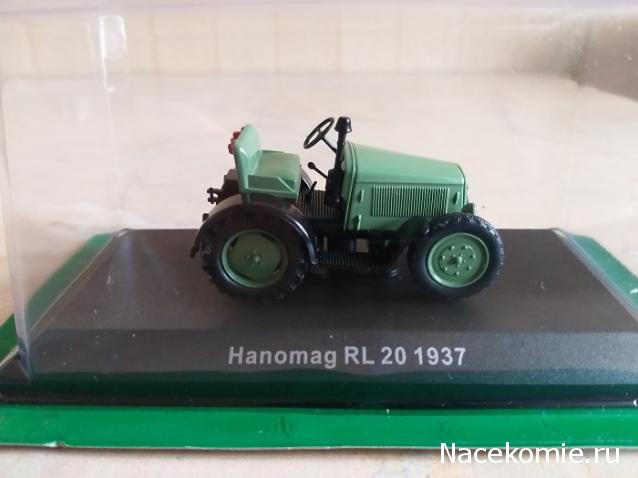

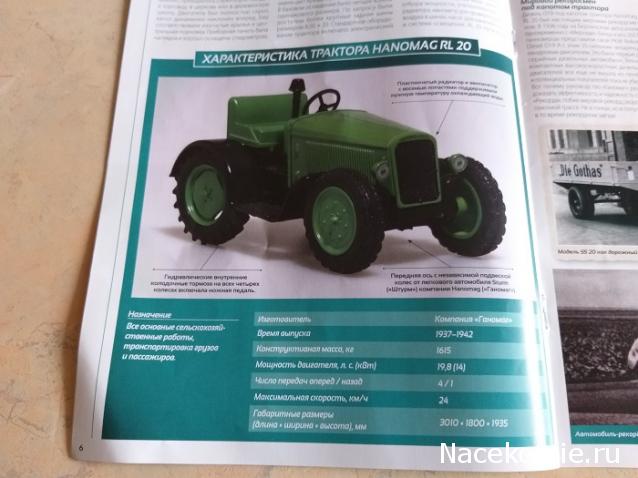

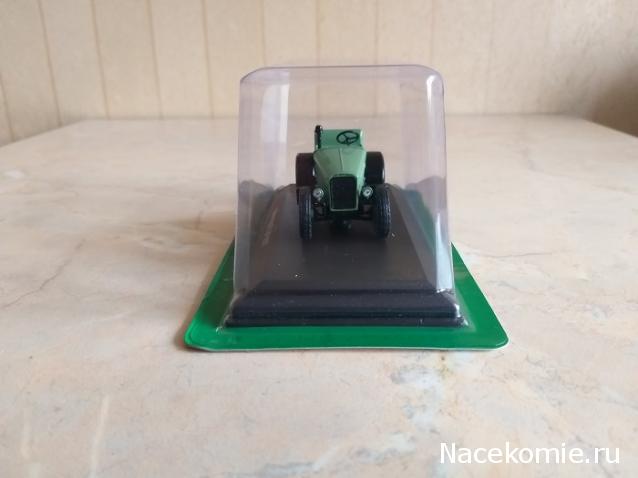

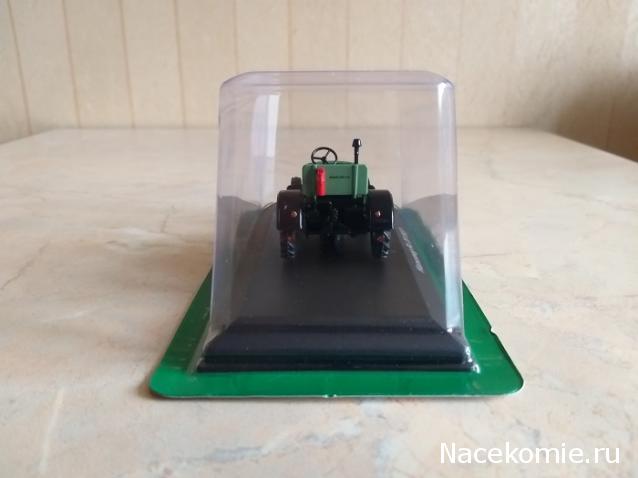

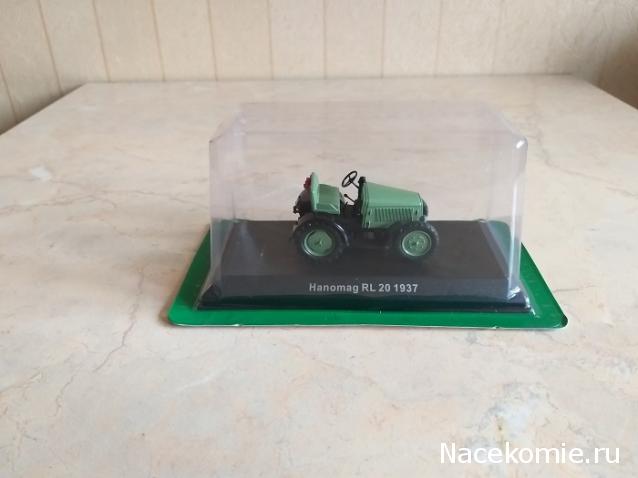

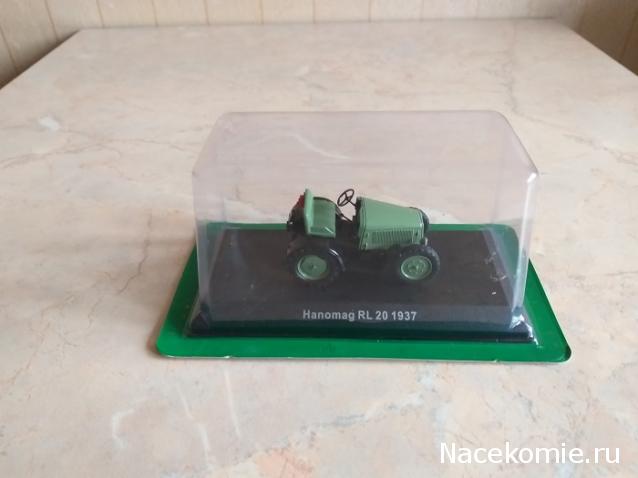

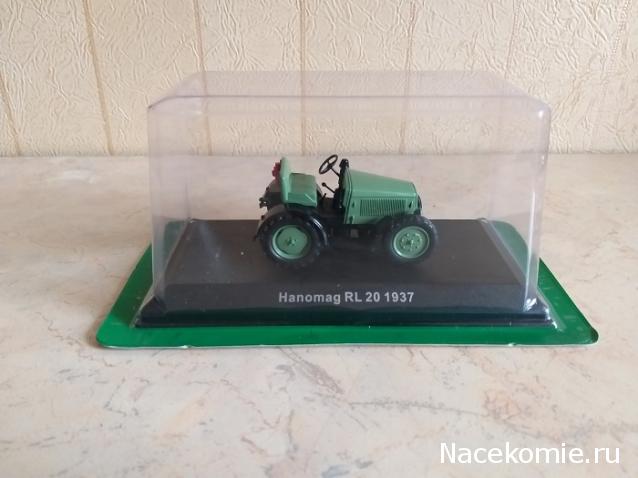

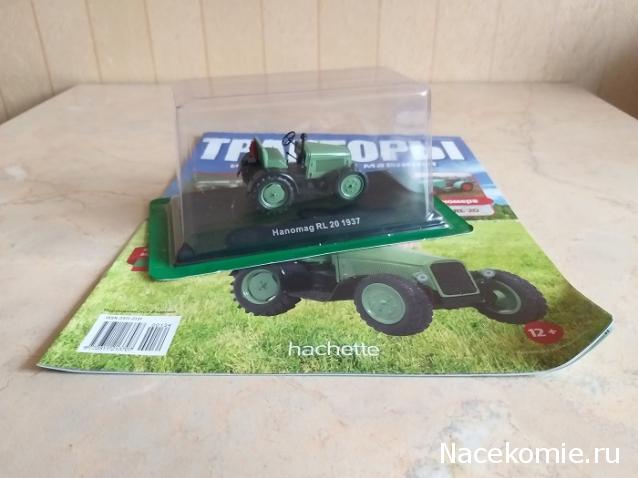

Я с номером! smile_05
Тираж: 3050 экз.


Фото:
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_161918.jpg [ 47.41 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162017.jpg [ 34.21 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162356.jpg [ 42.1 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162413.jpg [ 40.79 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162034.jpg [ 23.35 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162042.jpg [ 22.27 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162052.jpg [ 22.15 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162101.jpg [ 26.61 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162111.jpg [ 23.12 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162442.jpg [ 28.35 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162525.jpg [ 24.56 Кб | Просмотров: 851 ]
Тракторы №134 - Hanomag RL 20
Тракторы №134 - Hanomag RL 20 20200406_162446.jpg [ 31.87 Кб | Просмотров: 851 ]
06 апр 2020, 17:02
