Тракторы №83 - ДТ-75К
Автор Сообщение
Лидер разделов Тракторы, Автолегенды Лучшее, Грузовики, Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 4232
Откуда: Санкт-Петербург
Сообщение Тракторы №83 - ДТ-75К
Тракторы: история, люди, машины №83 - ДТ-75К фото модели, обсуждение
Дата выхода: 13.04.2018
Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К i-40.jpg [ 59.96 Кб | Просмотров: 13731 ]


01 мар 2018, 15:37
Профиль
Лидер разделов Тракторы, Автолегенды Лучшее, Грузовики, Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 4232
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №83 - ДТ-75К
Гусеничный, крутосклонный, класса тяги 30,0 кН (3 тс). Предназначен для выполнения в агрегате с навесными машинами сельскохозяйственных работ (вспашка средних и тяжелых почв на глубину до 30 см, образование террас, дискование почв, сплошная культивация, боронование, посев) и работ по облесению горных склонов крутизной не более 20°, расположенных на высоте до 2000 м над уровнем моря.
Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К i-32.jpg [ 35.41 Кб | Просмотров: 10852 ]

Изготовитель - Волгоградский тракторный завод, начало серийного производства - с 1972 года.
Для работы на склонах со слабыми грунтами трактор оборудуют широкими гусеницами, применяемыми на болотоходном тракторе ДТ-75Б, и специальными ведущими колесами, поставляемыми с трактором.
Наличие на тракторе двух механизмов навески и реверс-редуктора в силовой передаче позволяет работать челночным способом. Для управления трактором при прямом и обратном ходе пользуются одними и теми же рычагами и педалями.
В агрегате с навесными, полунавесными и прицепными гидрофицированными машинами выполняет весь комплекс сельскохозяйственных работ на равнинах, предусмотренный для тракторов класса тяги 3 тс.
Трактор ДТ-75К создан на базе ДТ-75, отличается от него рамой, направляющими колесами, конечными передачами, устройством тормозов заднего моста, управлением, топливным и масляным баками, сиденьями, маслопроводами, гидросистемой, гусеницами, кабиной, приборами и схемой электрооборудования.
На нем установлен четырехцилиндровый, четырехтактный дизельный двигатель СМД-14НГ жидкостного охлаждения с непосредственным впрыском топлива. Запуск основного двигателя осуществляется с места водителя при помощи пускового двигателя с электростартером.
Узлы и механизмы смонтированы на сварной раме с лонжеронами замкнутого прямоугольного сечения, связанными удлиненными поперечными брусьями.
Муфта главного сцепления фрикционная, сухая, двухдисковая, постоянно замкнутая; управляют ею при помощи рычагов.
Для работы челночным способом в силовую передачу введен одноступенчатый реверс-редуктор шестеренчатого типа, обеспечивающий движение машинно-тракторного агрегата вперед и назад с одинаковыми скоростями, несколько сниженными по сравнению с основным рядом скоростей, обеспечиваемых КПП.
КПП механическая, семиступенчатая отличается от КПП трактора ДТ-75 отсутствием шестерни заднего хода, более мощными подшипниками на передних концах промежуточного и дополнительного валов и рычагом переключения передач.
Задний мост, аналогичный заднему мосту трактора ДТ-75, имеет главную передачу и механизм поворота. Последний состоит из двух одноступенчатых планетарных редукторов с ленточными тормозами и двух остановочных тормозов с лентами и твердыми фрикционными элементами. Тормозная лента остановочного тормоза шире ленты тормоза планетарного механизма.
Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К i-39.jpg [ 42.18 Кб | Просмотров: 10852 ]

Для улучшения смазки планетарного механизма поворота при боковых кренах трактора в центральном отсеке заднего моста имеется маслосборник. Масло, разбрызгиваемое коническим зубчатым колесом, попадает в маслосборник, а из него по трубкам поступает в стаканы солнечных шестерен и планетарный механизм.
Конечная передача трактора ДТ-75К имеет вставку, расположенную между корпусом и ведущим колесом; защитный кожух прикреплен к корпусу конечной передачи.
Ходовая часть состоит из ведущих и направляющих колес, поддерживающих роликов, кареток подвески и гусеничных цепей.
Направляющие колеса подрессорены. При помощи гидропривода их можно с места водителя опускать на грунт или поднимать.
Каретки подвески по устройству аналогичны кареткам подвески трактора ДТ-75 (кроме двух внешних правых балансиров в сборе). Для увеличения прочности оси катков всех кареток подвески имеют радиальные отверстия в средней части. На передней и задней правых каретках установлены опорные фланцы и болты увеличенного диаметра для крепления предохранительного устройства от опрокидывания трактора.
Поддерживающие ролики для повышения износостойкости и уменьшения шума гусениц имеют сменные резиновые бандажи увеличенного диаметра.
На тракторе установлен зависимый ВОМ с приводом от ведущего вала реверс-редуктора, который отличается от ВОМ трактора ДТ-75 только управлением.
Трактор оборудован раздельно-агрегатной гидравлической системой, автосцепкой, задним и передним механизмами навески, отличающимися один от другого только способом крепления к раме.
Задний механизм навески отличается от механизма навески трактора ДТ-75 наличием упора, ограничивающего поворот подъемных рычагов вверх, и креплением передних концов стоек к раме; передний механизм - деталями крепления к раме трактора.
Кабина металлическая, двухместная, увеличенная, подрессоренная, вентилируемая, сдвинута вправо от оси трактора, оборудована двумя подрессоренными сиденьями, расположенными одно против другого симметрично относительно рычагов и педалей управления. Сиденья можно наклонять в сторону, противоположную уклону, устанавливая в положение, обеспечивающее нормальную посадку водителя, и регулировать по массе и росту водителя. В кабине размещен визуальный указатель крена.
Чтобы предохранить трактор от опрокидывания при работе на склонах, на нем установлено опорное предохранительное устройство с гидравлическим управлением с места водителя. Действует оно при помощи гидроцилиндра, связанного с распределителем гидросистемы трактора.
Для подогрева двигателя перед его пуском при температуре окружающего воздуха ниже -5°С на тракторе установлен предпусковой подогреватель ПЖБ-200.
К трактору прикладывается комплект специальных ведущих колес для работы с уширенными болотоходными гусеницами.
Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К i-36.jpg [ 59.96 Кб | Просмотров: 10852 ]

Технические характеристики трактора ДТ-75К:
Тип трактора гусеничный, крутосклонный
Номинальное тяговое усилие, кгс ------- 3000
Масса трактора конструктивная, кг ----7700
Удельная металлоемкость, кг/л.с. ----- 102
Число передач:
..вперед 7
..назад 7
Диапазон скоростей, км/ч:
..вперед 5,05 - 10,85
..назад 4,52 - 6,78
Колея, мм --- 1570
База, мм ----- 2365
Дорожный просвет, мм -------- 326
Удельное давление на почву, кгс/см2 --- 0,41
Марка двигателя --- СМД-14 (позже СМД-14НГ)
Тип двигателя --- 4-цилиндровый, четырехтактный с вихрекамерным смесеобразованием
Номинальная мощность при 1700 об/мин, л.с. --- 75
Запас крутящего момента, %, ---- не менее 15
Удельный расход топлива двигателя, г/э. л. с. ч. 195
Диаметр цилиндра, мм -------- 120
Ход поршня, мм -------------------- 140
Рабочий объем цилиндров, л 6,33
Масса двигателя, кг --------------- 675
Емкость топливного бака, л: - 245
Пуск двигателя ------ пусковым двигателем ПД-10М с электростартером
Фото будут добавлены позже. smile_20


04 мар 2018, 00:03
Профиль

Зарегистрирован: 11 янв 2014, 18:15
Сообщения: 973
Сообщение Re: Тракторы №83 - ДТ-75К
№ 83, ДТ-75К. вышел в досрочках.
К сожалению, нету времени попристальней посмотреть на модель, но на первый взгляд, при имеющихся косяках и упрощениях - все очень добротно, масштабно и похоже на себя :)


12 апр 2018, 08:46
Профиль
Лидер разделов: Вертолет МИ-24, Минералы, Тестовые серии, Соберите ИЛ-2, История Моды, Музыкальные Инструменты, Животные Дикой Природы, Динозавры, Журналы без вложений, Военные часы, Карманные часы
Аватара пользователя

Зарегистрирован: 30 июл 2013, 12:48
Сообщения: 4469
Откуда: Челябинск
Сообщение Re: Тракторы №83 - ДТ-75К

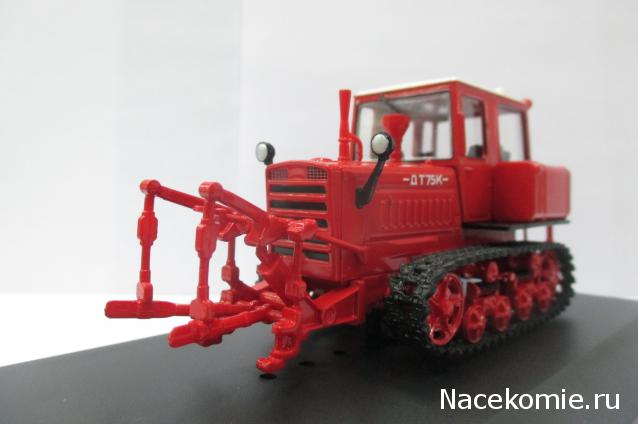

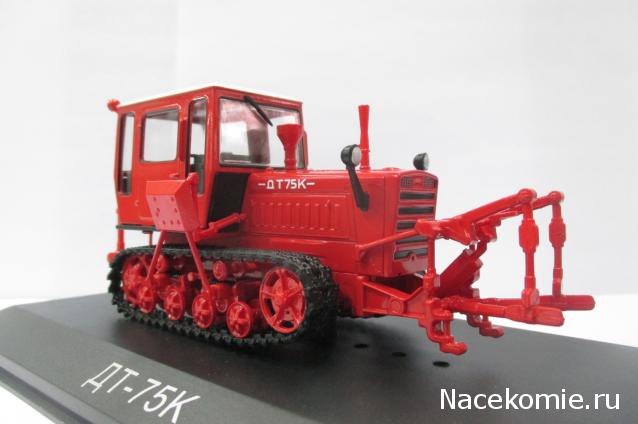

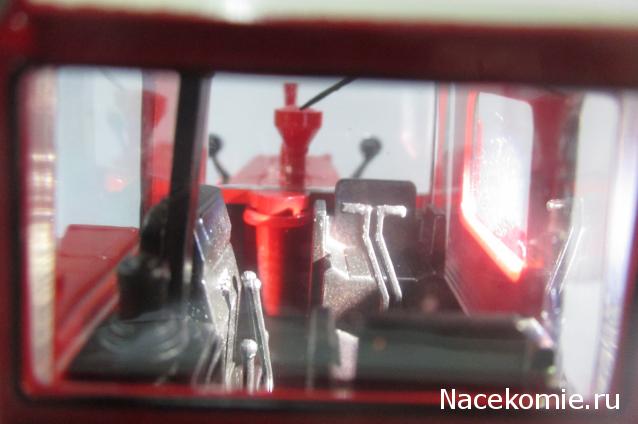

Выпуск вышел. Анонс следующего!


Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К 20180412_110020.jpg [ 47.04 Кб | Просмотров: 5841 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К 20180412_110041.jpg [ 41.24 Кб | Просмотров: 5841 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К 20180412_110052.jpg [ 41.33 Кб | Просмотров: 5841 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К 20180412_110114.jpg [ 35.5 Кб | Просмотров: 5841 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К 20180412_110120.jpg [ 33.5 Кб | Просмотров: 5841 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К 20180412_110130.jpg [ 58.04 Кб | Просмотров: 5841 ]


Последний раз редактировалось MisterDrakon 12 апр 2018, 14:02, всего редактировалось 1 раз.

12 апр 2018, 13:05
Профиль
Лидер раздела Автолегенды СССР и Грузовики
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 5623
Сообщение Re: Тракторы №83 - ДТ-75К
Однако неплох. smile_23


12 апр 2018, 13:38
Профиль
Аватара пользователя

Зарегистрирован: 12 янв 2012, 13:22
Сообщения: 4698
Откуда: Cаратов
Сообщение Re: Тракторы №83 - ДТ-75К
tula писал(а):
Однако неплох. smile_23

Согласен smile_01 ,но при выборе придётся тяжко-столько всего понавешено,а при криворукости сборщиков smile_25 smile_25


12 апр 2018, 13:48
Профиль

Зарегистрирован: 27 май 2014, 11:32
Сообщения: 736
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №83 - ДТ-75К
Давненько я тракторов не брал, этот планирую приобрести, выглядит симпатично, хоть вживую никогда таких не видел, и до выхода т-54к даже не подозревал об их существовании))


12 апр 2018, 13:57
Профиль
Лидер разделов: Вертолет МИ-24, Минералы, Тестовые серии, Соберите ИЛ-2, История Моды, Музыкальные Инструменты, Животные Дикой Природы, Динозавры, Журналы без вложений, Военные часы, Карманные часы
Аватара пользователя

Зарегистрирован: 30 июл 2013, 12:48
Сообщения: 4469
Откуда: Челябинск
Сообщение Re: Тракторы №83 - ДТ-75К
Junior писал(а):
Согласен smile_01 ,но при выборе придётся тяжко-столько всего понавешено,а при криворукости сборщиков smile_25 smile_25

Как бы это не звучало, как противоречие, но на складе я не видел ни одного перекошенного и т.п. smile_05 Даже отломанных деталей не было в блистере.
Так что эта модель одна из неплохих в серии. ИМХО. smile_20


12 апр 2018, 14:04
Профиль
В сети
Аватара пользователя

Зарегистрирован: 06 дек 2016, 16:35
Сообщения: 234
Откуда: Царское село (СПб) и Опочка (Псковская обл.)
Сообщение Re: Тракторы №83 - ДТ-75К
А следом нас ждет опять перепаковка :)))
А так хотелось "большой" трактор ;)


12 апр 2018, 21:21
Профиль
Аватара пользователя

Зарегистрирован: 15 апр 2011, 20:51
Сообщения: 968
Откуда: Митинск
Сообщение Re: Тракторы №83 - ДТ-75К
MisterDrakon писал(а):
Выпуск вышел. Анонс следующего!

Гусеницы неправильно стоят smile_22 .
А в остальном неплох..! Надо брать


12 апр 2018, 22:24
Профиль
Аватара пользователя

Зарегистрирован: 21 июл 2016, 11:35
Сообщения: 262
Откуда: МСК
Сообщение Re: Тракторы №83 - ДТ-75К
Всех приветствую!
Модель в широкой продаже. В этот раз завоз в ларек порадовал как количеством, так и качеством. Как ранее уже отметил MisterDrakon, действительно среди просмотренного я тоже не увидел ничего отломанного, перекошенного и т.д., все по качеству сборки одинаковые. Зазор между кабиной и капотом минимальный, дворник отдельной деталью. Отдельно порадовала проработка интерьера кабины. Молодцы Ашет в этот раз smile_01. Единственное что режет глаз - черный пластик с не прорезанными окнами. Если спереди ещё не так заметно, вид сзади конечно - не айс. Но тут для умельцев наверное вообще никакого труда не составит довести модель до ума. Думаю, что если в этой "десятке" серии так и не появится "полумифический" K701 - этот выпуск имеет шансы стать лучшим. Всем удачного приобретения. smile_20


Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К IMG_9670.JPG [ 28.42 Кб | Просмотров: 4600 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К IMG_9673.JPG [ 26.04 Кб | Просмотров: 4600 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К IMG_9681.JPG [ 20.61 Кб | Просмотров: 4600 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К IMG_9686.JPG [ 24.2 Кб | Просмотров: 4600 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К IMG_9688.JPG [ 28.65 Кб | Просмотров: 4600 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К IMG_9697.JPG [ 29.37 Кб | Просмотров: 4600 ]
13 апр 2018, 10:46
Профиль
Аватара пользователя

Зарегистрирован: 01 май 2012, 08:24
Сообщения: 773
Откуда: Верхняя Салда Свердловская область
Сообщение Re: Тракторы №83 - ДТ-75К
MisterDrakon писал(а):
Выпуск вышел. Анонс следующего!

Дтшка хорошая получилась! А следом опять немецкий лягушонок! smile_13 smile_13 smile_13 smile_14


13 апр 2018, 10:49
Профиль
Аватара пользователя

Зарегистрирован: 21 июл 2016, 11:35
Сообщения: 262
Откуда: МСК
Сообщение Re: Тракторы №83 - ДТ-75К
Ну, кажись, ТДТ-55А и Т-130 тоже не сильно увесистые были. smile_04
А еще, а еще... у него звездочки и направляющее колеса крутятся.


13 апр 2018, 14:08
Профиль
Аватара пользователя

Зарегистрирован: 21 июл 2016, 11:35
Сообщения: 262
Откуда: МСК
Сообщение Re: Тракторы №83 - ДТ-75К
Junior писал(а):
smile_01 smile_02 Ваш подход, мой друг, реально вселяет позитив smile_16 и это не сарказм!


Ну, спасибо, не мог не плюсануть за эту фразу!
И извиняюсь что не в тему этого номера а так вообще....Мой подход с подходом издателя к наполнению/тиражу серии (простите уж за каламбур) стал выглядеть следующим образом: из 7 десятка - заинтересовали 4 модели, в первой пятерке следующей десятки - 2 и к этому добавим что реально купить только с утра при открытии ларька. smile_13 Так что остается оправдывать свое продолжение сборки этой серии только позитивом smile_07 . А когда поставил на полку - уже не суть из чего сделаны, лишь бы не откровенные "дрова", привет Т28ХЗ.


13 апр 2018, 14:51
Профиль
Аватара пользователя

Зарегистрирован: 17 янв 2012, 13:18
Сообщения: 598
Откуда: Тверь
Сообщение Re: Тракторы №83 - ДТ-75К
Что то есть похожее, не находите? smile_03


Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К т.jpg [ 66.75 Кб | Просмотров: 4254 ]
13 апр 2018, 15:21
Профиль

Зарегистрирован: 27 май 2014, 11:32
Сообщения: 736
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №83 - ДТ-75К
Junior писал(а):
Ребята,кто купил модель,сразу ощутил отсутствие массы в модели-ВСЁ пластик-кабина пластик,капот-пластик+пошла болезнь несоответствия цвета (тон-полутон) капота и кабины не совпадает-отличная бля модель вышла " smile_01 smile_01 smile_01 smile_01 " Сука,зато прорезинели направляющие smile_22
Но собран на удивление пучком,реально из пересмотренных -косячек не было.

Кабина-то вроде металл, не?


13 апр 2018, 16:00
Профиль

Зарегистрирован: 01 ноя 2015, 20:48
Сообщения: 3215
Откуда: тула
Сообщение Re: Тракторы №83 - ДТ-75К

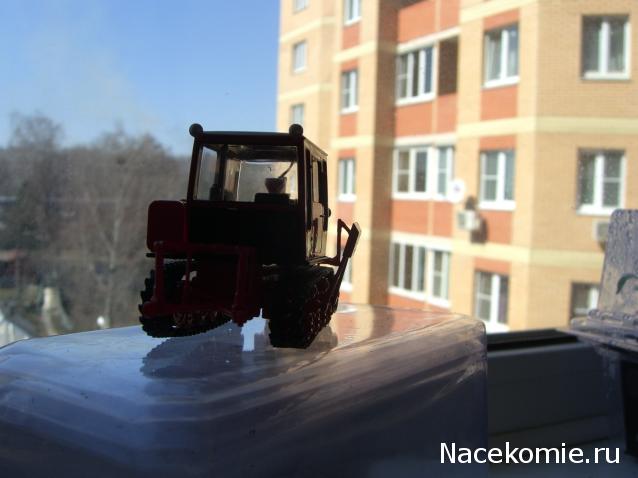

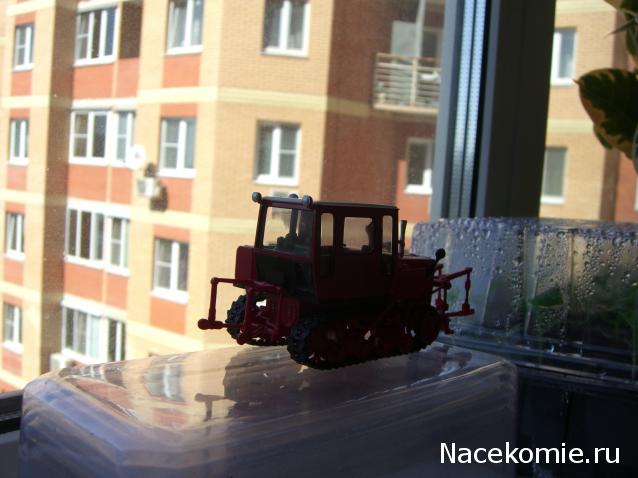

Вставил нижние окна, покрасил трубу и затонировал опорные катки. Основной косяк это расположение сидений. Думаю что они должны стоять более центровисто. Иначе нет смысла в нижних стеклах.


Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К CIMG1955.JPG [ 32.74 Кб | Просмотров: 3024 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К CIMG1956.JPG [ 39.56 Кб | Просмотров: 3024 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К CIMG1957.JPG [ 35.41 Кб | Просмотров: 3024 ]
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К CIMG1958.JPG [ 31.02 Кб | Просмотров: 3024 ]
13 апр 2018, 20:34
Профиль
Лидер раздела Автолегенды СССР и Грузовики
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 5623
Сообщение Re: Тракторы №83 - ДТ-75К

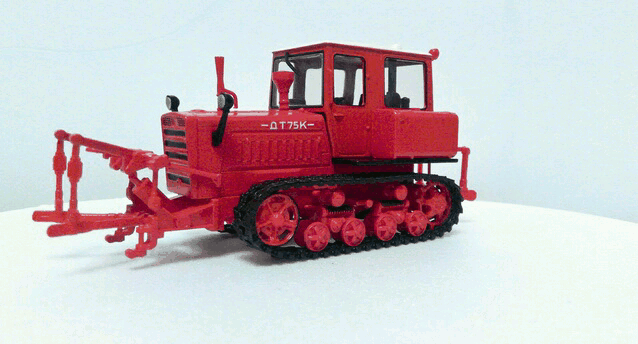

Фото:
Тракторы №83 - ДТ-75К
Тракторы №83 - ДТ-75К GS20180413195820.gif [ 3.63 Мб | Просмотров: 3021 ]


13 апр 2018, 20:36
Профиль
В сети
Аватара пользователя

Зарегистрирован: 06 дек 2016, 16:35
Сообщения: 234
Откуда: Царское село (СПб) и Опочка (Псковская обл.)
Сообщение Re: Тракторы №83 - ДТ-75К
kolenval писал(а):
Вставил нижние окна, покрасил трубу и затонировал опорные катки. Основной косяк это расположение сидений. Думаю что они должны стоять более центровисто. Иначе нет смысла в нижних стеклах.

Отлично видно соседний дом и Вашу рассаду...... Однако, когда против света фотографируете, модель почти не видно :((((


13 апр 2018, 20:53
Профиль
Аватара пользователя

Зарегистрирован: 08 июл 2015, 12:27
Сообщения: 1270
Откуда: Москва
Сообщение Re: Тракторы №83 - ДТ-75К
А я, знаете ли, сразу вспомнил изделие WYVERN (пост от 04 ноября две тысячи ШЕСТНАДЦАТОГО!!! года, стр.68 "доработок".)
Потом сравнил два трактора. В общем, это красное у..божество в подметки не годится тому ДТ-75К, что сделан еще полтора года назад участником форума! Там даже в обечайках бака впрессованные донышки с Х-ребрами жесткости есть!
Кстати, еще один вопрос возник, если кто сможет ответить:
Зачем в кабине 75К сделаны такие шикарные нижние иллюминаторы, если они (на модели, по крайней мере) ЗАКРЫТЫ спинками сидений, которые к окнам почти вплотную сделаны?


13 апр 2018, 21:38
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 38 ]
На страницу 1, 2  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Продам "Автолегенды СССР", "Тракторы"

в форуме Серии с Авто моделями 1:43 Купить-Продать

tremor

2

1147

17 апр 2018, 01:27

tremor Перейти к последнему сообщению

Нет новых сообщений Тракторы №54 - МТЗ-1 "Беларусь"

[ На страницу: 1, 2, 3, 4, 5 ]

в форуме Тракторы: история, люди, машины

autosssr

92

23186

12 авг 2017, 17:59

Sibir Перейти к последнему сообщению

Нет новых сообщений Тракторы №73 - "Холт"

[ На страницу: 1, 2, 3 ]

в форуме Тракторы: история, люди, машины

autosssr

53

17214

05 дек 2017, 17:24

Barmasik Перейти к последнему сообщению

Нет новых сообщений Тракторы №65 - "Карлик"

[ На страницу: 1, 2, 3 ]

в форуме Тракторы: история, люди, машины

autosssr

48

14095

23 авг 2017, 18:26

tula Перейти к последнему сообщению

Нет новых сообщений Тракторы №76 - С-60 "Сталинец"

[ На страницу: 1, 2, 3, 4 ]

в форуме Тракторы: история, люди, машины

autosssr

63

18902

28 фев 2018, 21:50

ElGato Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: AndrewAp, Drakon, elektrik, fone, Google [Bot], Google Adsense [Bot], Google Feedfetcher, Gponchik, kamal, kdmitry, Metall, Molniya96, Mukaltin, neojeff, Rastlin, Snowqueen, Spyro, Yandex [Bot], Yandex Direct [bot], yyy, zizi, Zvetik

де а гостини, История в Женских Портретах, Художественная Галерея, Лоскутное Шитье подписка
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:
Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2018 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
