Сообщение Тракторы №53 - ТТ-4
Тракторы: история, люди, машины №53 - ТТ-4 фото модели, обсуждение
Дата выхода: 17.02.2017
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 107167_68b7d56906eac80cc0cee2cdb5d537f8.jpg [ 51.97 Кб | Просмотров: 16878 ]


24 авг 2016, 23:47
Профиль
Лидер разделов Тракторы, Автолегенды Лучшее, Грузовики, Полицейские Машины Мира
Аватара пользователя

Зарегистрирован: 05 мар 2014, 22:21
Сообщения: 3445
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №53 - ТТ-4

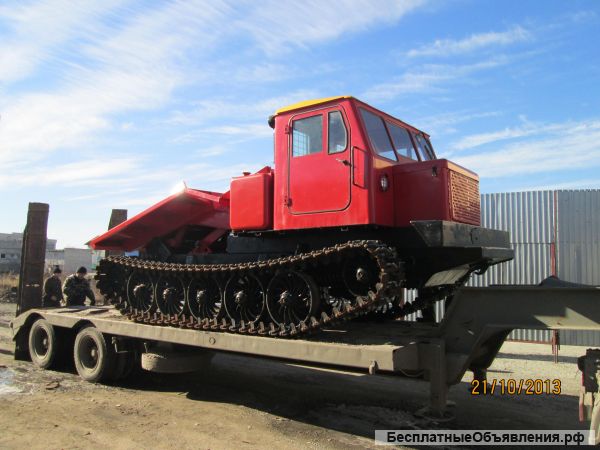

Трактор трелевочного типа модели ТТ-4 относится к советским гусеничным машинам четвертого тягового класса.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 trelevochnyy_traktor_tt_4_2.jpg [ 56.1 Кб | Просмотров: 17853 ]

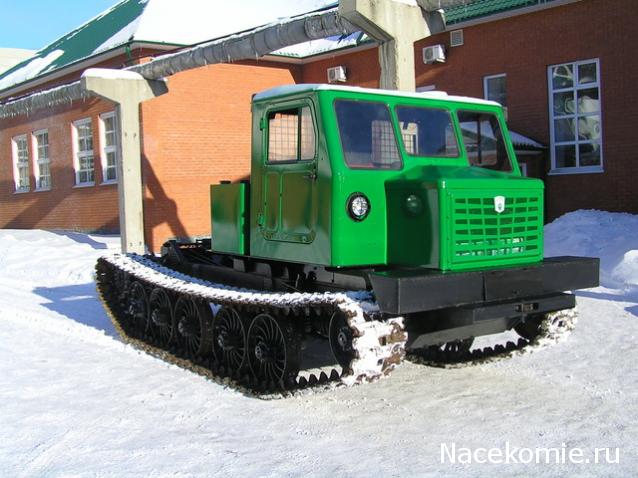

Созданный для лесозаготовок, он оснащен крепкими гусеницами, чокерным оборудованием и защищенной снизу рамой. Трелевочный трактор ТТ-4 Модель ТТ-4 родом с Алтая – серийно она стала выпускаться в 1969 году Алтайским тракторным заводом. За основу был взят трактор ТДТ-75, самый массовый в тот период. Для повышения производительности конструкторы дополнили устройство новыми элементами, в частности, поставили более мощный мотор.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 1344388140270_bulletin.jpg [ 84.22 Кб | Просмотров: 17853 ]

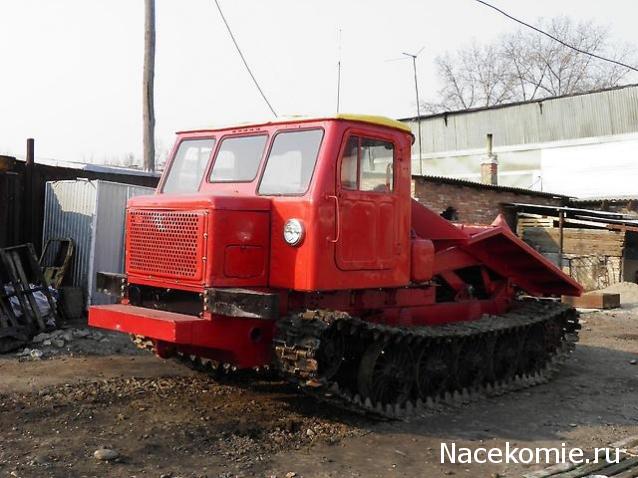

Данный агрегат и его модификации выпускались более 40 лет – до 2010 года, когда завод прекратил своё существование. Рамная конструкция этого трактора имеет одну особенность: закрытое днище. Это позволяет оградить механизмы от случайных поломок. В условиях леса, где встречаются бугры и коряги, это оказалось весьма полезным. Еще одним отличием является размещение дизельного мотора и муфты сцепления внутри кабины. Мотор закрыт капотом, боковые части которого легко снимаются.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 6f7b0c1f075f3a53ed555de4add45433.jpg [ 35.63 Кб | Просмотров: 17853 ]

Назначение...
Трелевочник ТТ-4 и его модификации используются для перемещения на склады среднего и крупного леса, а также для его погрузки на лесовозы и специальные платформы. Кроме того, к нему можно прицеплять различные лесохозяйственные машины. Благодаря неприхотливости и способности работать в любых, даже наиболее суровых, условиях климата трактор оказывается просто незаменимым в северных районах.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 1358756918620.jpg [ 53.59 Кб | Просмотров: 17853 ]

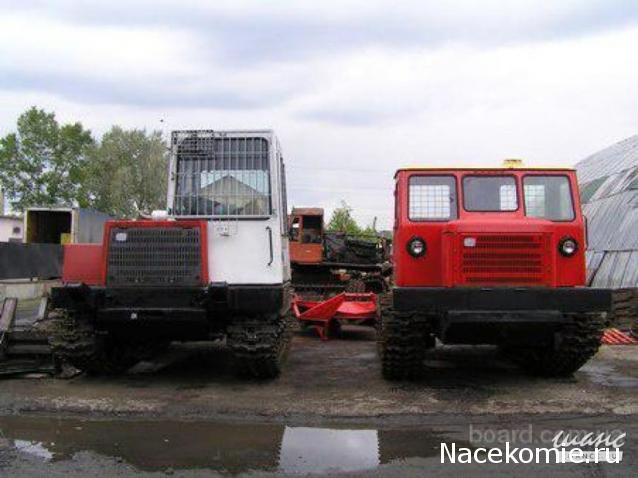

Модификация ТТ4М-01, выпускающаяся без оснащения рабочим оборудованием, являла собой шасси, на котором собирались различные виды спецтехники. К примеру, сучкорезные и бурильно-крановые машины, лесохозяйственные, передвижные сварочные, валочные и многие другие агрегаты.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 tt-4-04speredi84kb.jpg [ 46.87 Кб | Просмотров: 17853 ]

Преимущества и недостатки...
Плюсы трелевочного трактора ТТ-4:
Широкие гусеницы позволяют двигаться без проблем как по неровной лесной дороге, так и по болотистой местности. Дизельный мотор имеет достаточно умеренный аппетит, что способствует экономии.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 c3b9e3b7326782cfb5b41aac48c6d081.jpg [ 40.53 Кб | Просмотров: 17853 ]

Машина универсальна – на ее базе могут собираться всевозможные специальные устройства. Большой дорожный просвет повышает проходимость – мелкие неровности и препятствия остаются незамеченными. Увеличенная сила тяги, высокая надежность и защита внизу рамы.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 kogalym-traktor_trelevochnyy_tt-4_262118.jpeg [ 229.33 Кб | Просмотров: 17853 ]

Минусы:
Мотор, установленный внутри кабины, не добавляет комфорта. Достаточно большой вес и габариты (по сравнению, например, с моделью ТДТ-55) снижают маневренность агрегата. В лесных условиях это минус. Как и у всех гусеничных моделей, скорость передвижения не очень высока.
Компенсацией этого недостатка служит малое давление на почву.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 4016b.jpg [ 40.54 Кб | Просмотров: 17853 ]

Устройство...
Двигатель.
Мотор на трелевочнике стоит дизельный, четырехтактного типа, с шестью цилиндрами, размещенными вертикально в один ряд. Охлаждение происходит с помощью жидкости. Топливо впрыскивается прямым способом, а смазка вносится дважды: под давлением и путем разбрызгивания. Пусковой мотор оснащен электростартером.
Для зимних условий применяется подогреватель.
Для отработанного воздуха используется двойная система очистки, а для горючего — тройная.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 111538_1_b.jpg [ 46.52 Кб | Просмотров: 17853 ]

Рама.
Это конструкция сварного типа, состоящая из скрепленных трубами лонжеронов, на которых крепятся бамперы с крыльями. Также в состав рамы входят угольники с лобовым листом и створки днища. Эти створки под мотором имеют шарнирное крепление. Чтобы их закрыть, нужно закрутить болты, притянув тем самым днище к основанию рамы.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 Traktor-TT-4.jpg [ 77.5 Кб | Просмотров: 17853 ]

Трансмиссия.
Сухое сцепление, у муфты которого имеется два диска, всё время замкнуто. Муфта сцепления управляется педалью с гидравлическим усилением. Четыре ступени механической коробки передач шестеренчатого типа обеспечивают вперед восемь скоростей, а в обратную сторону – четыре.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 6460957db59ae7529fcb4f231ddc5c67.jpg [ 44.52 Кб | Просмотров: 17853 ]

Главная передача основана на двух конических шестеренках с зубьями спирального типа. Механизм для поворота планетарный, тормоза – сухие ленточные. Стояночный механический тормоз включается педалью, а тормоза планетарной системы – двумя рычагами, в приводах которых имеются гидравлические усилители.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 8b96f382be3d4bcec9c7a680039ccaae.jpg [ 54.89 Кб | Просмотров: 17853 ]

Ходовая часть.
Используется балансирно-рычажная подвеска полужесткого типа. У нее имеется четыре каретки (две задние и две подрессоренные передние). С каждой стороны стоит по пять литых катков однорядного типа. Два катка относятся к передней каретке, три – к задней. Механизм натяжения гусениц кривошипно-винтовой, оснащенный амортизатором с пружинами.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 1350900259072_bulletin.jpg [ 64.19 Кб | Просмотров: 17853 ]

Рабочее оборудование.
В задней части рамы на лонжеронах находятся платформа для погрузки, работающая от гидропривода, а также лебедка, состоящая из редуктора и барабана, на который наматывается трос. На редукторе крепится механическая раздаточная коробка с двумя скоростями и реверсом. Тормоз с муфтой обгонного типа позволяет замедлить движение лебедочного барабана.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 d801d0463b1c0b44892fa37311affedf.jpg [ 52.49 Кб | Просмотров: 17853 ]

Сварной щит для погрузки имеет деревянную прослойку между листами из стали. Впереди стоят резиновые буфера, а направляющий механизм движется на подшипниках. Гидроприводом щит сбрасывается с рамы, а также удерживается в этом состоянии, пока на него укладывают стволы. Еще приводом опускают нагруженный щит обратно на раму и поднимают пустой щит для транспортировки.
Кабина.
Кабина имеет два места, которые находятся по левую руку от двигателя. Водительское сиденье регулируется с помощью гидроамортизатора. На передней стенке находится приборный щиток, а рядом — устройство для открывания радиаторных шторок. На задней стенке находится рычаг управления лебедкой. В кабине есть обогреватель переднего стекла, стеклоочиститель, а также вентилятор, аптечка, термос для воды и козырек от солнца. Стекла можно опускать и поднимать с помощью специальных подъемников.
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 foto_traktora_tt4.jpg [ 76.41 Кб | Просмотров: 17853 ]

Технические характеристики.
Технические характеристики трелевочного трактора ТТ-4:
Характеристики Показатели Ед. измерения
Тип мотора ———————— А-01 МЛ
Мощность мотора ——— — 81 кВт
Скорость движения (максимум) — 20 км/ч
Давление на грунт (удельное) — — 44,13 кПа
Частота вращения ————————— 600 об/мин
Число цилиндров мотора — — — — 6 шт.
Ход поршня ——————————— —— 14 см
Диаметр одного цилиндра — — — —13 см
Расход горючего (удельный) —— — 250 г/кВт.ч
Объем бака для горючего ———— —135 л
Размер колеи ————————— ——— 2 м
База —————————————————— 2,72 м
Ширина гусеницы —————————— 0,5 м
Число опорных катков с одной стороны - 5 шт.
Число гусеничных звеньев ——— — 69 шт.
Шаг одного звена —————————— 15 см
Просвет ———————————————— 0,5 м
Вес (сухой) ———————————— —— 12,8 т
Вес (с полной заправкой) ——— — — 13,1 т
Ширина —————— —————— ———— 2,5 м
Высота по кабине ———————— — — 2,75 м
Длина ————————— —————— —— 6 м
Тип лебедки - однобарабанная, с реверсом и двумя скоростями.
Диаметр лебедочного барабана ——0,29 м
Длина троса —————— ————— —— 50 м
Максимально допустимые:
Тяговое усилие лебедки на первой передаче - 117,7 кН
Тяговое усилие лебедки на второй передаче - 88,2 кН
Нагрузка на погрузочный щит —— — 6 т
Рейсовая нагрузка комлями на щит - 14 м3
Рейсовая нагрузка вершинами на щит - 18 м3

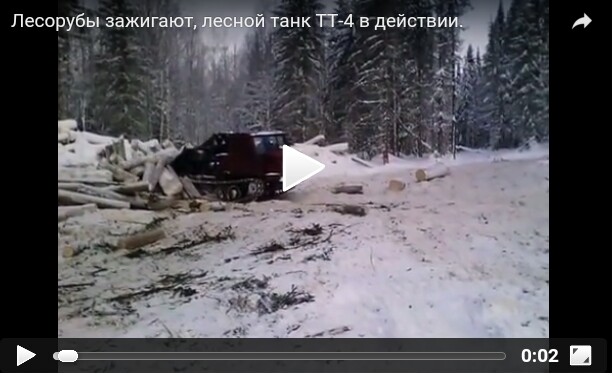

Ну и в завершение статьи приложу небольшое видео про этот трактор:
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 _20160825_003533.JPG [ 55.95 Кб | Просмотров: 18046 ]

Ждём выхода. smile_20


25 авг 2016, 00:25
Профиль
Лидер раздела Автолегенды СССР и Грузовики
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 3561
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
Товарищи, а будет сегодня досрочка,ась?Чё то как то не терпется.


16 фев 2017, 09:05
Профиль
Аватара пользователя

Зарегистрирован: 08 июл 2015, 12:27
Сообщения: 1209
Откуда: Москва
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
ВОДКУПИЛ себе МАФЫНУ:
smile_08
Очень даже прилично сделан!!!
Даже логотип на морде есть, и его не переврали, типа БАЗ это ВА3! smile_08

tula писал(а):
Товарищи, а будет сегодня досрочка,ась?Чё то как то не терпется.


Так уже Ж, вот ОНО! smile_04

Тока не понятно, зачем ему темечко белое сделали?! smile_22

для МОДЕРА: надо бы пост в закрытую еще тему про ТТ-4 перекинуть!
да и связанные с ним тоже...


Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 IMG_0981.JPG [ 41.29 Кб | Просмотров: 9758 ]
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 IMG_0982.JPG [ 41.35 Кб | Просмотров: 9743 ]
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 IMG_0983.JPG [ 27.27 Кб | Просмотров: 9743 ]
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 IMG_0984.JPG [ 54.14 Кб | Просмотров: 9743 ]


Последний раз редактировалось warhammer 16 фев 2017, 10:31, всего редактировалось 2 раз(а).

16 фев 2017, 09:29
Профиль
Аватара пользователя

Зарегистрирован: 30 янв 2014, 08:33
Сообщения: 2427
Откуда: Челябинск
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
warhammer писал(а):
ВОДКУПИЛ себе МАФЫНУ:

Товарищ! А анонс можно глянуть??? smile_04


16 фев 2017, 09:38
Профиль
Аватара пользователя

Зарегистрирован: 08 июл 2015, 12:27
Сообщения: 1209
Откуда: Москва
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
Gponchik писал(а):
warhammer писал(а):
ВОДКУПИЛ себе МАФЫНУ:

Товарищ! А анонс можно глянуть??? smile_04


НИЗЯЯ!!! smile_14 У меня аккумулятор на фотике сел. А зарядка вообще неизвестно где...
Анонс модер выложит - там МТЗ-1 со сближенными колесами на передке -чито-гврито, ничего особенного... и покрашен он в такой веселенький серый цвет... smile_08

Ну лана, прощевайте пока. Пойду ТТ пилить - двери на пластике выпилить надоТЬ, у него же только днище - МЕТАЛЛ, зато и двери можно "открыть"! И катки надо от "бревна" отделить и на тележки подвижные поставить! smile_05 smile_01


16 фев 2017, 10:01
Профиль

Зарегистрирован: 11 янв 2014, 18:15
Сообщения: 818
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
Коллега не написал самого главного - тираж снова снизили ещё на 300.


16 фев 2017, 10:19
Профиль
Лидер раздела Автолегенды СССР и Грузовики
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 3561
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
Спасибо Гарик,он же Игорьон же Гоша,он же Гога.


16 фев 2017, 10:25
Профиль
Аватара пользователя

Зарегистрирован: 08 июл 2015, 12:27
Сообщения: 1209
Откуда: Москва
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение

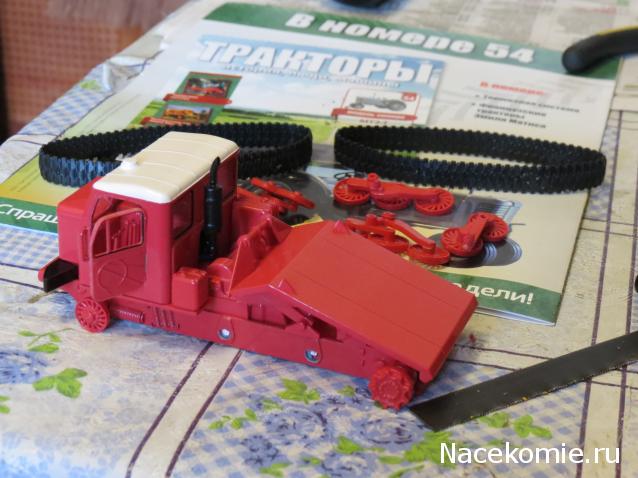

Вот. Анонс и... то, что осталось от танчика. Прямое попадание, 305 мм... smile_03

PS
Вот, тележки разделил частично и иглой дверь выпилил. Одну. Вторую не буду - на фиг, пальцев жалко...


Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 IMG_0985.JPG [ 61.55 Кб | Просмотров: 9651 ]
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 IMG_0986.JPG [ 48.42 Кб | Просмотров: 9458 ]


Последний раз редактировалось warhammer 16 фев 2017, 13:23, всего редактировалось 1 раз.

16 фев 2017, 10:29
Профиль
Аватара пользователя

Зарегистрирован: 30 янв 2014, 08:33
Сообщения: 2427
Откуда: Челябинск
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
warhammer писал(а):
Вот. Анонс и... то, что осталось от танчика. Прямое попадание, 305 мм... smile_03

Ждем шедевра...

warhammer писал(а):
ВОДКУПИЛ


ВОДКУ ПИЛ???


16 фев 2017, 11:13
Профиль
Аватара пользователя

Зарегистрирован: 06 дек 2016, 16:35
Сообщения: 98
Откуда: Царское село (СПб) и Опочка (Псковская обл.)
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
warhammer писал(а):
Вот, тележки разделил частично и иглой дверь выпилил. Одну. Вторую не буду - на фиг, пальцев жалко...


А если не трудно, расскажите как иглой дверь пилить???


16 фев 2017, 14:17
Профиль

Зарегистрирован: 11 янв 2014, 18:15
Сообщения: 818
Сообщение Re: Тракторы: история, люди, машины - График выхода и обсуждение
warhammer писал(а):
Вот. Анонс и... то, что осталось от танчика. Прямое попадание, 305 мм... smile_03

Коллега! Вы их (модели) начинаете потрошить, не отходя от киоска? Даже не доставая из блистера!?
А добравшись домой - уже имеете доработанную модель!!?
smile_08 smile_08 smile_08

ЗЫ. Я правильно разглядел: рычаги в кабине отлиты - одни вместе с передней стенкой, другие - с кожухом двигателя?


16 фев 2017, 22:06
Профиль
Аватара пользователя

Зарегистрирован: 21 июл 2016, 11:35
Сообщения: 141
Откуда: МСК
Сообщение Re: Тракторы №53 - ТТ-4
Добыл smile_09 . Как чувствовал, попросил вчера отложить по приходу. С утра ни одного на витрине не было, представляю сколько таких просителей... Предыдущий кстати еще лежит. И довоенные тракторы как то вяло пошли, № 4 и 46 который раз на прилавке вижу.


17 фев 2017, 07:27
Профиль
Лидер раздела Автолегенды СССР и Грузовики
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 3561
Сообщение Re: Тракторы №53 - ТТ-4
Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 GM_20170217_84605.gif [ 1.79 Мб | Просмотров: 8048 ]
Красавец!?


17 фев 2017, 08:59
Профиль
Аватара пользователя

Зарегистрирован: 09 май 2016, 21:08
Сообщения: 848
Откуда: Пенза
Сообщение Re: Тракторы №53 - ТТ-4
tula писал(а):
Красавец!?

smile_01 Не то слово! Особенно удался цвет. smile_23


17 фев 2017, 09:14
Профиль

Зарегистрирован: 01 ноя 2015, 20:48
Сообщения: 2832
Откуда: тула
Сообщение Re: Тракторы №53 - ТТ-4
tula писал(а):
Фото:
Красавец!?


Жаль что второй достать стало нереально. Отличная платформа для конверсий.


17 фев 2017, 09:55
Профиль
Лидер раздела Автолегенды СССР и Грузовики
Аватара пользователя

Зарегистрирован: 19 фев 2015, 13:31
Сообщения: 3561
Сообщение Re: Тракторы №53 - ТТ-4
Не то что уж совсем не реально а просто дорого всё это ,очень дорогое удовольствие,а ещё"легенды" короче и одного за глаза.


17 фев 2017, 10:21
Профиль

Зарегистрирован: 01 ноя 2015, 20:48
Сообщения: 2832
Откуда: тула
Сообщение Re: Тракторы №53 - ТТ-4
Ашет модели выпускает через раз. Это уже статистика. ТТ-4 устряпан я бы даже сказал с любовью. Если закрыть глаза не неокрашенный салон то ставлю пятерку. И к "мурзилке" претензий нет. Все верно излагают.
С содроганием жду МТЗ-1 smile_30


Фото:
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 CIMG0726.JPG [ 23.03 Кб | Просмотров: 7664 ]
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 CIMG0727.JPG [ 28.71 Кб | Просмотров: 7664 ]
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 CIMG0728.JPG [ 28.44 Кб | Просмотров: 7664 ]
Тракторы №53 - ТТ-4
Тракторы №53 - ТТ-4 CIMG0729.JPG [ 28.23 Кб | Просмотров: 7664 ]
17 фев 2017, 12:34
Профиль

Зарегистрирован: 01 ноя 2015, 20:48
Сообщения: 2832
Откуда: тула
Сообщение Re: Тракторы №53 - ТТ-4
tula писал(а):
Не то что уж совсем не реально а просто дорого всё это ,очень дорогое удовольствие,а ещё"легенды" короче и одного за глаза.

А я бы взял чертяку! Хорошая модель сама на бормашинку лезет. Если есть вариант, срисуй наколочку...... smile_20


17 фев 2017, 12:36
Профиль

Зарегистрирован: 27 май 2014, 11:32
Сообщения: 588
Откуда: Санкт-Петербург
Сообщение Re: Тракторы №53 - ТТ-4
Весч, мне понравился. Пришлось лишние 36 рублей потратить на метро, а то на моей станции всё раскупили))
Единственное что, не знаю на всех или только на моём так, но колёса левого и правого бортов смотрят в разные стороны. Слева спицы завёрнуты против часовой стрелки, а справа - по часовой.


17 фев 2017, 13:16
Профиль
Показать сообщения за:  Поле сортировки
Ответить на тему   [ Сообщений: 161 ]
На страницу 1, 2, 3, 4, 5 ... 9  След.


   Похожие темы   Автор   Ответы   Просмотры   Последнее сообщение
Нет новых сообщений Тракторы №7 - К-700 "Кировец"

[ На страницу: 1 ... 7, 8, 9 ]

в форуме Тракторы: история, люди, машины

autosssr

164

68699

08 окт 2017, 09:24

divizionary Перейти к последнему сообщению

Нет новых сообщений продам "тракторы"

[ На страницу: 1, 2 ]

в форуме Серии с Авто моделями 1:43 Купить-Продать

sibbir

39

28394

20 окт 2017, 16:22

sibbir Перейти к последнему сообщению

Нет новых сообщений Тракторы №58 - ДТ-75М "Казахстан"

[ На страницу: 1, 2, 3 ]

в форуме Тракторы: история, люди, машины

autosssr

41

27690

04 авг 2017, 18:59

Sibir Перейти к последнему сообщению

Нет новых сообщений Тракторы №35 - МТЗ-5 "Беларусь"

[ На страницу: 1, 2, 3, 4 ]

в форуме Тракторы: история, люди, машины

autosssr

76

34347

17 сен 2016, 20:47

Gazelist Перейти к последнему сообщению

Нет новых сообщений Тракторы №67 - МТЗ-50Х "Беларусь"

[ На страницу: 1, 2 ]

в форуме Тракторы: история, люди, машины

autosssr

38

11189

08 сен 2017, 12:34

162 Перейти к последнему сообщению


Кто сейчас на конференции

Зарегистрированные пользователи: Albertaveda, ArS005, bart626, DTM, Frederic9, GarriT, GiovannaM, Google [Bot], Google Adsense [Bot], GREGAVERS, HelgaKos, higurashi82, IreneCroft, Kot12, kyvig, Leha, Luboslava, mrPK, negoro, nesya, piligrim397, ritaNack, stas, UncleSasha, vladzdsim, XLlady, Yahoo [Bot], Yandex [Bot], Yandex Direct [bot], ZIL

журнал феррари коллекшн модели машинок, журнал зе кет коллекшн, дом мечты коллекция купить, феррари колекшн
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять Фото

Найти:
Журнальные серии ДеАгостини и другие коллекционные издания Партворки.

2010-2017 Форум о журнальных коллекциях Deagosini, Ашет коллекция, Eaglemoss и других издательств.

При использовании материалов сайта активная ссылка на сайт обязательна!

Рейтинг@Mail.ru Rambler's Top100
