Парни подскажите, если знает кто. Где у тдт-60 расположены, основная выхлопная труба, где от пускача и где воздухан. В нете пока не нашёл. Можнт ссылку кинте или фото.
Все как в ДТ-54. То есть если сверху со стороны водилы смотреть-ближе к нему справа- пускач, слева по центру- основная.
За движок я понял., не знал куда выхлопные трубы выходят. Колпак воздухана на капоте стоит, забор прям из кабины ! tula Спасибо за инфу.
02 фев 2016, 19:48
warhammer
Зарегистрирован: 08 июл 2015, 12:27 Сообщения: 1303 Откуда: Москва
Re: Тракторы №26 - ТДТ-60
Поделюсь опытом распила. Танчик у Ашет получился ничего по виду, хотя столько огрехов я еще не видел, честно говоря, начиная с лобовиков непонятных пропорций, маленького (на мой взгляд) внешнего капота движка. С ними я вообще пока не придумал что сделать. Про внутренности кабины - решил потом как-нибудь, они в глаза не бросаются. Пока занимался вот чем: 1. Покрасил крюки 2. Снял и попилил внешнюю облицовку мотора (зело не нравится мне, что она не прямоугольным "чемоданом",а сделана с наклоном - низ от кабины дальше ,чем верх. 3. Просверлил шкив-блок микродрелью (под будущий трос), просверлил и отверстие рядом с лебедкой. 4. Снял тележки подвески и сделал их подвижными. Вот о тележках и речь попродробнее: Добиться полного "функционала" не получится, слишком много пришлось бы пилить (проще новые сделать!), а потому тележки пришлось делать "полуподвижные" - только относительно корпуса. Но и тут не так все просто. Если их установить просто на осях - машина упадет на нос. Пришлось внутри ставить оси-кривошипы на передние тележки - независимые, на натяжных пружинах. Задние тележки - просто стоят на осях. Жесткость пружин подобрать не так просто, теперь машина норовит "встать на дыбки" - задрать нос. Это происходит потому, что гусли у модели очень толстые, их натяжение стремится из гусеничной цепи сделать "овал", но спереди этому препятствует натяжение пружин. В общем, сделать так, чтобы трактор мог на неровностях стоять как реальный у меня не вышло - мал вес модели. Хотя на подставке, положив под гусеницы "неровности" и притянув к подставке шурупами - можно имитировать в некоторой степени. В общем, получилось то ,что ниже изображено на фотках. PS Кстати, насчет окон... Сейчас посмотрел так, и подумалось: Кабины делались в нескольких вариантах, может, сделать так: среднюю стойку упилить поуже, а стекла поделить вклеенными стойками на две части, причем наклонную часть рампы окон подпилить над капотом под прямоугольник, примерно как на последней фотке. Или можно дополнительные стойки вообще не ставить... А вообще-то самураи сильно перемудрили с 60-м. Размер окон огромный, за счет этого облицовка движка гораздо меньше ,чем должна быть, а ведь внутри радиатор долж. быть. И вообще морда у него напоминает вагон метро! :( Сейчас снова посмотрел, думаю: "Надо "Степаниде" глазки подвести!" Провел по фарам тонким черным маркером. Ничё так... Правда, "Степанида" будет через 2 недели - Женька Столетов в кино на ТДТ-55 трудился. Но книги я не читал - может там он на 60-ке?
Фото:
Комментарий к файлу: Полуповижные тележки, передняя - подпружинена, без гуслей - поднимает весь трактор! Тракторы №26 - ТДТ-60 IMG_9485.JPG [ 34.24 Кб | Просмотров: 2321 ]

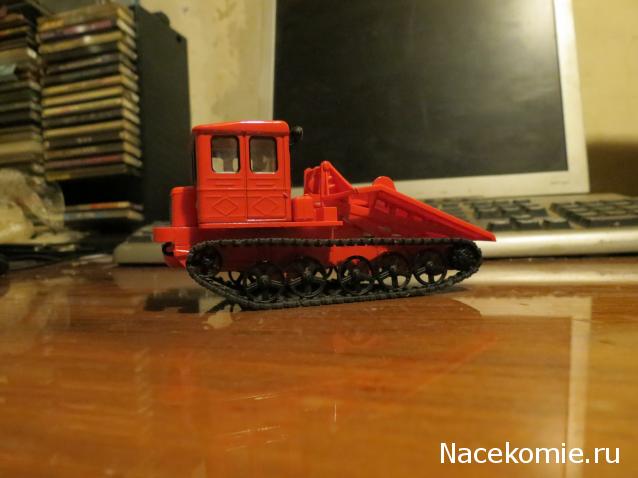

Комментарий к файлу: Облицовка мотора больше не выглядит "покатой" сверху вниз, стала прямоугольной при виде сбоку. А то новый трактор выглядел больно курносым! :( Тракторы №26 - ТДТ-60 IMG_9484.JPG [ 32.21 Кб | Просмотров: 2321 ]
Комментарий к файлу: За счет подвижных тележек гусеница вжимает задний каток, но передний не может из-за пружины. Танчик встает слегка "на дыбки"... Как "Степанида" прямо!:))) Тракторы №26 - ТДТ-60 IMG_9481.JPG [ 34.03 Кб | Просмотров: 2321 ]
Комментарий к файлу: Фотошоп "морды" - среднюю стойку упилить поуже, над капотом - под прямоугольник. Вклеить две стойки (выделено светлым). Или сделать без них, просто с "ломаной" линией рампы (по зеленой линии) Если только спилить - можно даже кабину не красить - места спилов черным маркером пройтись. :) Тракторы №26 - ТДТ-60 IMG_9486.jpg [ 29.53 Кб | Просмотров: 2282 ]
Последний раз редактировалось warhammer 02 фев 2016, 23:43, всего редактировалось 8 раз(а).
Я не прав! Отдельного выхлопа пускача не было. Я перепутал . smКогд Дизель у него при пуске задыхался от двухтактный отрыжки своего заводилы! Когда наука поняла что дизелю для пуска нужен чистый воздух и энергичное его сжатие-сразу картина изменилась и все упростилось в конструкции!
Я в болтанке эту схему уже выкладывал, больше ничего не получается.По цифрам могу отдельно написать, если надо,напишите.
Фото:
тдт 60 схема.jpg
Огромное спасибо за схему! В отсутствии вменяемых чертежей это уже подспорье в попытках приведения ТДТ в удобоваримый вид. Хотя это конечно схема, а не чертеж, но все-таки было-бы интересно "обтянуть" эту схему и боковую проекцию модели. (Поскольку сам в комп. графике совсем не силен, надеюсь на владеющих этой премудростью коллег!)
02 фев 2016, 21:42
162
Зарегистрирован: 12 окт 2013, 15:10 Сообщения: 11606 Откуда: Москва
Re: Тракторы №26 - ТДТ-60
Ну вот, опечаленный Арлекин посетил мой "гараж" и чем больше я на него смотрю, тем сильнее склоняюсь к мысли, что не так страшен чёрт, как его малюют
Зарегистрирован: 08 июл 2015, 12:27 Сообщения: 1303 Откуда: Москва
Re: Тракторы №26 - ТДТ-60
162 писал(а):
Ну вот, опечаленный Арлекин посетил мой "гараж" и чем больше я на него смотрю, тем сильнее склоняюсь к мысли, что не так страшен чёрт, как его малюют
Клевые сеточки. Это из чего, мет. фильтры для топлива? Где-то у меня валялся клочок латунной, надо пошукать. А я сегодня все-таки стойки окон попилил, до тросов дело не дошло пока. Кстати, с пиленными окнами он не такой уж Арлекин. :) Тока трос, ИМХО, и особенно барабан светлыми не будут, троса и чокеры летят и так быстро, а если их не смазывать - они прямо на барабане будут жутко стираться.
В общем, получилось на данный момент как-то так; и не факт, что буду ставить стойки дополнительные вообще.
Стало как будто получше, но все равно без кардинальной вырезки остекления и вставки новой рамки с правильными стёклами проблемы не решить! Эх, почему я не Левша? Не берусь по тому что уверен что испорчу. Это не бак на КД-35 вымолить!
Клевые сеточки. Это из чего, мет. фильтры для топлива? Где-то у меня валялся клочок латунной, надо пошукать.
Это я нарыл старое ситечко для чая
У мадам Грицацуевой отнял? А на чет лассо я вообще не понимаю как без крюка зацепить бревно "на удавку"? Пусть все ковбои переделывают на крюк
03 фев 2016, 22:14
warhammer
Зарегистрирован: 08 июл 2015, 12:27 Сообщения: 1303 Откуда: Москва
Re: Тракторы №26 - ТДТ-60
kolenval писал(а):
Стало как будто получше, но все равно без кардинальной вырезки остекления и вставки новой рамки с правильными стёклами проблемы не решить! Эх, почему я не Левша? Не берусь по тому что уверен что испорчу. Это не бак на КД-35 вымолить!
Судя по фоткам в сети - их было аж четыре варианта, кабин ТДТ-60. Какой из них правильный - 4 окна, 3 окна, 2 окна? Мог быть и такой вариант - "окна с углом" (?), а такие тогда уже делали для автобусов, даже гнутые. Просто морочиться насчет стоек не хочется, да и красить чем, лаком для ногтей? Кстати, можно под стекло кабины проложить кусок пленки и сформировать стойки просто из Poxipol'а, а потом вытянуть пленку и стойки опилить и покрасить. Но мне чё-т лениво... И так сойдет. На грустную Мальвину не похож - и ладненько! А вообще тут нужно всего лишь снять остекление и пилить плоским надфилем, а после этого углы - круглым, только аккуратненько. Премудрость невеликая. :)
Последний раз редактировалось warhammer 03 фев 2016, 22:52, всего редактировалось 2 раз(а).
03 фев 2016, 22:39
warhammer
Зарегистрирован: 08 июл 2015, 12:27 Сообщения: 1303 Откуда: Москва
Re: Тракторы №26 - ТДТ-60
DrUdler писал(а):
Гусеницы в разные стороны стоят... Не гуд
Это специально: новая "мода" ТДТ-60 - он включал одну вперед, другую назад и опиливал сам дерево по кругу ленточной пилой!
Последний раз редактировалось warhammer 03 фев 2016, 22:56, всего редактировалось 1 раз.
03 фев 2016, 22:46
warhammer
Зарегистрирован: 08 июл 2015, 12:27 Сообщения: 1303 Откуда: Москва
Re: Тракторы №26 - ТДТ-60
162 писал(а):
Это я нарыл старое ситечко для чая
Ххе... Это что ж мне, за ситечко стул с сокровищами отдавать? Дудки!
Последний раз редактировалось warhammer 03 фев 2016, 23:12, всего редактировалось 1 раз.
Стало как будто получше, но все равно без кардинальной вырезки остекления и вставки новой рамки с правильными стёклами проблемы не решить! Эх, почему я не Левша? Не берусь по тому что уверен что испорчу. Это не бак на КД-35 вымолить!
Судя по фоткам в сети - их было аж четыре варианта, кабин ТДТ-60. Какой из них правильный - 4 окна, 3 окна, 2 окна? Мог быть и такой вариант - "окна с углом" (?), а такие тогда уже делали для автобусов, даже гнутые. Просто морочиться насчет стоек не хочется, да и красить чем, лаком для ногтей? Кстати, можно под стекло кабины проложить кусок пленки и сформировать стойки просто из Poxipol'а, а потом вытянуть пленку и стойки опилить и покрасить. Но мне чё-т лениво... И так сойдет. На грустную Мальвину не похож - и ладненько! А вообще тут нужно всего лишь снять остекление и пилить плоским надфилем, а после этого углы - круглым, только аккуратненько. Премудрость невеликая. :)
Выпилить не проблема, проблема потом новые подогнать и в цвет попасть при покраске.
