Если честно,ни разу

Малюсенькая плата Ардуино Нано (об этом было моё упрощённое видео). К плате идут три провода от датчика (два из них - просто питание, а по-существу - один управляющий). Датчиков может быть несколько. От платы провода идут к светофорам и сервам (их фото на предыдущей странице, не моё). Всё. Вся связь этих компонентов между собой - чисто программная.

Далее на Пи-Си пишем типа так:
- Этот, этот и этот контакты - входы.
- А этот, этот и этот контакты - выходы.
- Если тут и/или тут, и/или тут (номера цифровых входов платы от датчиков) нет сигнала, то то,то и это - выключено.
- Если тут и/или тут, и/или тут (номера цифровых входов платы от датчиков) есть сигнал, то то,то и это......
- Светофоры: а) №1 ON; пауза; №1 OFF; №2 ON; пауза; №2 OFF; №1 ON; пауза - повторять до сохранения условия выше, в противном случае - пауза (задержка отключения цикла); №1 и №2 OFF.
- Шлагбаумы: б) Повернуть серву с такой-то скоростью туда, на такой-то угол, иначе - PAUSE; повернуть сюда (обратно) с такой-то скоростью, на такой-то угол.

Заливаем, проверяем. Фу-ты-ну-ты, не нравится.... Вбиваем новые цифры пауз-углов-скоростей. Проверяем... Ура!!!!! Заливаем программу хоть в сто плат управления шлагбаумами.

Вот и всё! Никакого геморроя с физическими переделками! Если ошибётесь, например, с длиной тяги от сервы к шлагбауму, это можно исправить просто изменив программу. Разница примерно такая же, как регулировать УОЗ двигателя на старых механических и современных ЭСУД. А вы про частоты, совпадения, генераторы импульсов какие-то и прочие гравицапы....

Особо крейзанутые макетостроители могут с каждой стороны от переезда установить по паре датчиков и по разнице времени между сигналами от них рассчитать скорость состава - программа автоматически, по функции, будет менять скорости подъёмов/опусканий. Но ИМХО это слишком.

Таким образом шлагбаумы будут жить своей личной жизнью, пока вы спокойно рулите паровозиками, направляя их из Москвы в Нью-Васюки.

для управления сервами я планирую вот такую схему за основу взять. вместо переменника буду подбирать 2 резистора что фиксированных два положения сервы иметь.

6 вольт не многовато? В стрелки ставят обычно сервы небольшие у них питание может быть не более 4в

Те сервы что у меня с али максимальное напряжение 4,2 и 4,8 В

я сервы купил на али там кажется питание 4-6В но не буду утверждать точно после командировки уточню и отпишусь схему уже испытывал работает все норм осталось резисторы подобрать

использовать серводекодер от МД на переезде не очень логично.
всё верно, для этого и нужен процессор, делать всё медленно как в жизни, только еще добавить звонок.
а если лень, то есть готовая плата http://www.dccwiki.ru/html/dok10.html
http://scaletrainsclub.com/board/viewto ... 54&t=10517
ну или схема в свободном доступе, но прошивку писать самому придется. точнее две т.к. процов там два под разные задачи.

можно купить готовый серво-тестер, самый простейший 100 рупий http://ru.aliexpress.com/item/Multi-Ser ... 30353.html
его и курочить: а что бы сразу не дергалось резко, нужно добавить RC фильтр или второй 555 счетчик. который будет плавно менять сопротивление.
это больно геморно. да и не рентабельно как ни странно, дешевле добавить внешнюю электронику (а не убрать).


есть , но дорого http://ru.aliexpress.com/item/wholesale ... 36277.html
http://ru.aliexpress.com/item/3pcs-V922 ... 98625.html
в паркфлаере или хоббикинге дешевле , даже с отдельной стоимостью пересылки http://www.parkflyer.ru/ru/product/100609/
http://www.parkflyer.ru/ru/product/100612/
многовато, 6 вольт это на мощных и крупных сервах. на микро и ультра-микро, менее 5 вольт.

Его нет в свободной продаже,я так понял это клубный заказ,то бишь нужно насобирать энское количество народу желающих купить и тогда партию выпустят

Набрать надобно минимальную партию - это 10-15 штук примерно.

А чем не устраивает PAN_Sound от PACO http://usuaris.tinet.cat/fmco/home_en.htm ?
https://www.youtube.com/watch?v=2rlpKUB0dIg

Проект не плох но звук наверное не всех устроит, и работа света, да и он у нас обычно звучит все время пока опущен шлагбаум, в европе, да так как у Мр. Пако, но бывает и как у нас. В Германии звук совсем другой, и вначале загорается желтый, если он есть, а потом моргают красным причем синхронно не перемигиваясь.

#fatality по моим расчетам в стрелках роко свободно по высоте 7 мм , если с резиновыми ножками то все 8 мм , а в стрелках Трикс всего 6 мм , есть на али и другие сервы, высотой 8,2 мм http://s.aliexpress.com/VV7nUnqu высотой 6 мм http://s.aliexpress.com/UZRjYRfm

[quote="syrex"
#fatality по моим расчетам в стрелках роко свободно по высоте 7 мм , если с резиновыми ножками то все 8 мм , а в стрелках Трикс всего 6 мм , есть на али и другие сервы, высотой 8,2 мм http://s.aliexpress.com/VV7nUnqu высотой 6 мм http://s.aliexpress.com/UZRjYRfm[/quote]

За инфу спасибо,будем знать мало ли что ,но мне не актуально,у меня ж девятка,рельсы и стрелки PECO,декодеры от МД ,ибо в планах полный перевод на управление с компа,через модуль диспетчер от МД,кто то возразит,что проще лучше быстрее на ардуине и прочих ля ля ля,мне проще собрать блоки от модельдепо и подключить это к компу,чем вникать во что то для себя непонятное,потом пытаться собрать,писать прошивки и прочий разный геморрой.как то в общем так, Скачал программу диспетчер,установил,поюзал,все просто.Но это в планах,пока нужно доделать сам макет

Уважаемые форумчане! Вот всё, что написано выше лично для меня на данном этапе пока не представляет интереса, хотя и понятно то о чём пишут. Но вот пока не интересно, а завтра будет интересно и придётся либо искать у нас в болталке, либо снова спрашивать и создавать тему. Почему сразу бы не создать раздел по автоматике для переездов? И таких примеров много, вот сейчас я кэшировал эту страницу в папку, чтобы потом не искать.

Конечно сами они плашмя помещаются в рельсы, а вот размаха штатной поворотной насадки для перевода роко-геолайн стрелки может не хватить, придется мудрить переходной механизм из проволоки с крепежом.
У плоских микросерв упоминавшихся выше, "наконечник" двигается плоско, ане поворачивается, поэтому проще установить. и кстати на scaletrainclub был отчет о таком самодельном декодере на одну мелкую серву именно для геолайна, НЯП от LABA, постучи ему в личку спроси.

Кому интересно снимать видео! Нашел интересный вариант. https://clck.ru/A6GDB и http://www.parkflyer.ru/ru/product/104142/

xronik у меня стрелки трикс там устройство другое, серва приедет посмотрим, а от роко геолайн отказываюсь

не давно обнаружил видео с вот таким переездом https://www.youtube.com/watch?v=J7zbnyvb9-8

И видеопередатчик на 200 мВ воткнуть

у меня камера мобиус (FHD видео), ставил её, передатчик с аккумом на платформу перед локомотивом (от хобби самолётов/квадрокоптеров и р/у авто)... Прикольно, но в лок не запихнуть, места не хватит. Есть маленькая камера, с брелка китайского, её можно воткнуть, но видео фиговое 640х480, а передатчик с аккумом если только в следующий вагон прятать.

первая какая стрёмная. По второй ссылке снято за три года куча видео, но после купания в мае на реке Хмели - померла. ЗЫ цену увидел - жесть, брал тогда за 1150 плюс почта.
https://www.youtube.com/watch?v=v5rgSWjClFU

это 3 рельсовый марклин. а так всё правильно, 4 датчика: два на вход и два на выход.
для онлайн показа больше 800х600 и не надо, на выставках всё равно большая часть времени будет торчать руки в кадре.

в подготовке к новому году

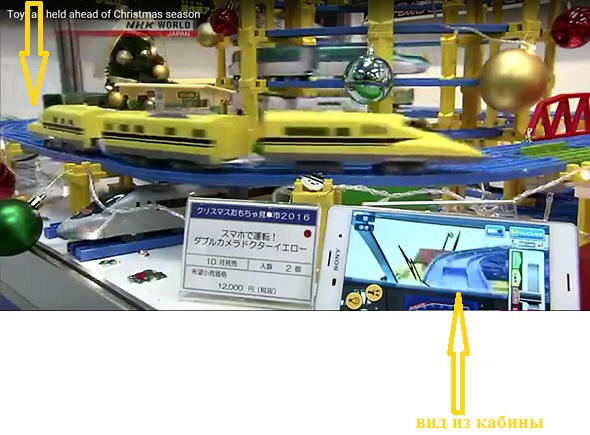

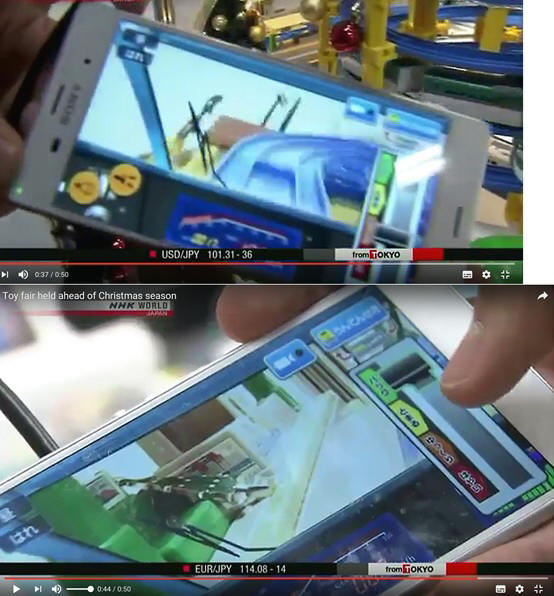

вчера в японских новостях показали (на 34той сек) https://youtu.be/-uVXbfuud1Q?t=34
регистратор в кабине машиниста
A model train with a dashcam lets smartphone users see the view of passing scenery from the engine.
