На радиусах вставить короткие рельсы?

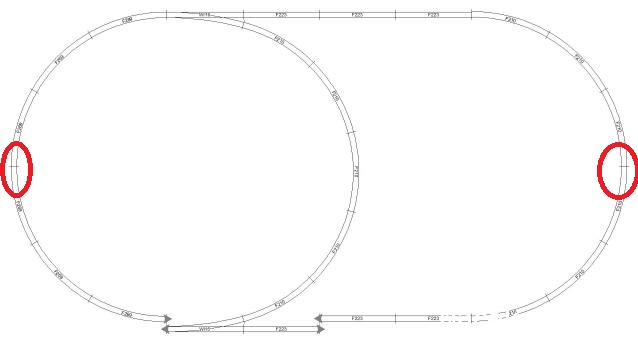

Нет, укороченный сегмент вставляется на внутреннем круге, его получим в 70ом номере…

Ну, и ....?

И внутренний круг получается короче, и нижняя стрелка становиться на место.

А, ну понятно. А будет короткая?

Т.е. 1 радиусный рельс у них будет другого радиуса? Иначе как его сделать короче?

Радиус тот же, но длинна по окружности меньше.

Невозможно. Если радиус тот же, а длина дуги окружности меньше - то это дуга и меньшего угла. Стрелки не будут параллельны.
Стрелки у нас есть, кривых сколько? 10? Ну так собирайте в реале и смотрите.
Кривые ответвления стрелок в сумме должны компенсировать отсутствие одной кривой внутреннего полукруга.

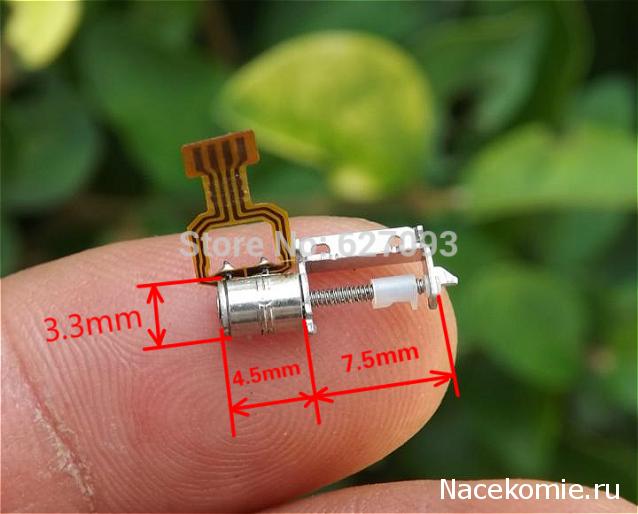

На Ali обнаружил вот такой механизм.

Не наш масштаб.

Дим в стрелках все и дело, если ты сначала построишь внешний овал, а потом будешь делать внутренний круг то все сам увидишь.

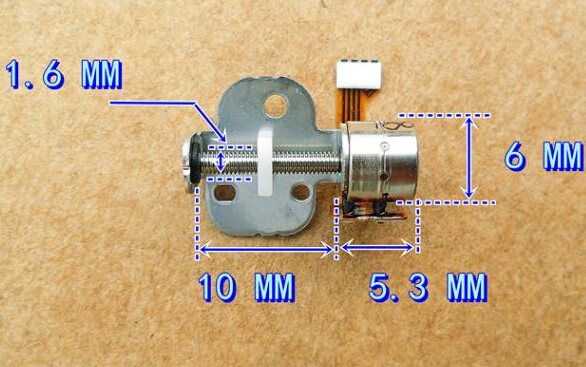

Согласен. Уж очень маленький, но есть покрупнее.
http://ru.aliexpress.com/item/20pcs-mini-screw-stepper-motor-6mm-2-Phase-4-Wire-stepping-motor-with-Slide-slipway-For/32431841846.html?spm=2114.10010208.100005.1.nhGLuf&isOrigTitle=true

A eto chto za divais???...

Шаговый двигатель.

А для чего, извиняюсь, он нужен... по подробней плиз....

Мотор работает и крутит влево-вправо винт - по нему белая фиговинка движется туда-сюда - можно стрелки переключать или шлагбаум поднимать. Крепится под макетом.

У меня Пико - там всё без проблем. Но попробую патворковские.

И нафига? К нему еще контроллер городить. Проще серву. Под них хоть декодеры есть.

Да, но вот вам наглядная идея для тех, кто хочет сделать приводы самостоятельно. Если у сервы есть редуктор, то тут его роль играет обыкновенный винт с метрической резьбой (типа винтовой домкрат) - его можно насадить прямо на вал моторчика, а добавив два концевика - сделать автомат с двумя крайними положениями (и двумя кнопками) вообще без электроники. И переключать будет достаточно быстро, и усилие приличным будет.
