Ответить на тему  [ Сообщений: 326 ]  На страницу Пред.  1 ... 11, 12, 13, 14, 15, 16, 17  След.
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Автор Сообщение

Зарегистрирован: 16 ноя 2014, 20:09
Сообщения: 79
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
del.........


31 янв 2015, 23:49
Профиль

Зарегистрирован: 03 мар 2014, 20:06
Сообщения: 417
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
SEDOI писал(а):
VijGet, подскажи, а что это за устройство? , и какие у него размеры?


электропривод для стрелки tillig 86112 левый/правый, подмакетное крепление, HO - размера не нашел, но думаю немалый smile_04
видео 1


01 фев 2015, 00:10
Профиль

Зарегистрирован: 03 мар 2014, 20:06
Сообщения: 417
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Микро сервопривод Turnigy TG9e нам подходит?
Вес: 9 г
Размеры: 23 x 12.2 x 29 мм
Крутящий момент: 1.5 кг/см (при 4.8 В)
Рабочая скорость: 0.10сек/60° (при 4.8 В), 0.09сек/60° (при 6.0 В)
Рабочее напряжение: 4,8 - 6.0 В
Температурный диапазон: 0-55°C
Мертвая зона шириной: 7 мкс
Длина провода: 260 мм


Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь 9549.jpg [ 104.02 Кб | Просмотров: 5356 ]
01 фев 2015, 00:21
Профиль

Зарегистрирован: 30 окт 2014, 20:20
Сообщения: 157
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
В принципе от Tillig должен подойти. Он явно интереснее самодельного - есть обратная связь (для светофоров и пр.). Я его нашел по 1200 - так что и дешевле выходит.


01 фев 2015, 09:07
Профиль

Зарегистрирован: 21 авг 2014, 13:01
Сообщения: 817
Откуда: ПерҌмъ
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
oleg369 писал(а):
Никакого подвоха здесь нет. Просто чел на этом заработать хочет, вот и не выкладывает на всеобщее обозрение.
так и есть. судя по видео там еще и пульты к ним самодельные, на один привод - одна коробка с двумя кнопками с подсветкой и выходом на светофор, что внутри еще есть автор вряд скажет. в принципе, если они входят в цену - сопоставимо с фирменными комплектами.
SEDOI писал(а):
Да сервопривод, по размеру не подходит,
сервомотор, как раз очень подходит по размерам, вытащенные точнее потроха (сам мотор - 6х6х10 мм и редуктор), без платы электроники и бОльшей части корпуса. И питание к мотору как раз по двум проводам, правда 5 вольт а на пультах, в видео написано 12-16 вольт.


01 фев 2015, 19:33
Профиль

Зарегистрирован: 09 сен 2014, 15:45
Сообщения: 157
Откуда: Санкт-Петербург
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
SEDOI писал(а):
Ребят, а стрелка на корпусе не может указывать на наличие пружины в корпусе?

Скорее всего там 2 соленоида, по двум проводам через диоды подается питание плюс минус, подал на один, то на другой. подал +20в, стрелка переключилась, подал -20в вернулась в обратное положение. Тут главное размер маленький, значит долго держать питание нельзя, импульсами видимо переключается. Можно обойтись и одной катушкой, но на якоре должен тогда быть магнит, притянет магнит катушка, оттолкнет магнит катушка. Магнит можно использовать неодимовый http://midora.ru/neodimovye_magnity/pru ... ION_ID=121.


Последний раз редактировалось Ibexspb 02 фев 2015, 14:47, всего редактировалось 1 раз.



02 фев 2015, 14:26
Профиль

Зарегистрирован: 09 сен 2014, 15:45
Сообщения: 157
Откуда: Санкт-Петербург
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Вот наверное так надо будет попробовать, у меня валяется такой магнитик, катушку намотаю, посмотрю как тянуть будет.


02 фев 2015, 14:43
Профиль

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Ibexspb писал(а):
Вот наверное так надо будет попробовать, у меня валяется такой магнитик, катушку намотаю, посмотрю как тянуть будет.

идея должна работать, попробовал на магните диаметром 7мм катушка 12в от какого-то соленоида, тянет прилично.Ток не замерял, надо искать 3 мм магнит и пробовать

Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь магнит.JPG [ 17.67 Кб | Просмотров: 5112 ]


03 фев 2015, 15:45
Профиль

Зарегистрирован: 03 окт 2014, 21:22
Сообщения: 281
Откуда: москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
VijGet писал(а):
SEDOI писал(а):
Ребят, а стрелка на корпусе не может указывать на наличие пружины в корпусе?


Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь

Это переводчик стрелок
14-16 вольт
500 мА( МАХ 24 v)
82*65*24 мм
Имеет дополнительные выходы для подключения оборудования (например семафоров ) движение вправо влево.
На пластине три сдвоенных контакта для регулировки хода от 2 до 10 мм. На наш проект надо поймать, что бы ход пластины
и тяги (стальная проволочка в комплекте ) составлял примерно 5 мм. При переводе стрелки семафор переключает сигнал.
Правда проволочка тонкая--лучше использовать обычную скрепку люфт меньше.


11 фев 2015, 23:59
Профиль
Аватара пользователя

Зарегистрирован: 28 авг 2014, 00:26
Сообщения: 347
Откуда: Моск. обл. г. Одинцово
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Да нет, все не то, габариты большие, хотяаааа, дошло, можно ведь сделать подмакетный перевод, а сверху поставить муляж, хм.


12 фев 2015, 15:33
Профиль
Аватара пользователя

Зарегистрирован: 28 авг 2014, 00:26
Сообщения: 347
Откуда: Моск. обл. г. Одинцово
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Друзья, объясню почему я так причепился к такому стрелочному переводу


Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь 69509_bd3c60bd6f8287d832593f4277e522f2.jpg [ 15.43 Кб | Просмотров: 4888 ]
12 фев 2015, 15:37
Профиль
Аватара пользователя

Зарегистрирован: 28 авг 2014, 00:26
Сообщения: 347
Откуда: Моск. обл. г. Одинцово
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Дело в том что, сейчас делать макет, нет такой возможности, пока не приготовил место, да надо поднакопить деталей, для этого дела, но играться то хочется, посему, мы с детишками раскладывам пути на полу, вот и хотелось бы сколхозить типа такого стрелочного перевода, что бы он оставался уже постоянно на стрелке smile_08


12 фев 2015, 15:46
Профиль

Зарегистрирован: 16 ноя 2014, 20:09
Сообщения: 79
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
SEDOI писал(а):
удалось нарыть вот такой редуктор

в смысле "нарыть"? Найти картинку или пощупать руками?
По Вашей картинке я заказал на aliexpress'е, но это же два месяца... smile_13
dmitridonskoi высоко поднял планку. Если ее чуть опустить, а именно: "привод для стрелки для напольных покатушек не заморачиваясь с размером", то надо взять самую маленькую серву, какую можно достать. Подключить ее для цифры к http://usuaris.tinet.cat/fmco/download/4servo_manual_v2.pdf. Для аналога платку управления можно сколхозить самому.


12 фев 2015, 23:08
Профиль
Аватара пользователя

Зарегистрирован: 11 сен 2014, 12:57
Сообщения: 348
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Кстати, я тут случайно нашёл, что прототипом стрелки из партворка является RocoLine Roco 42440 - Turnout, left Wl15 (€25.40).
Как-то 1-в-1 совпадение.

Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь

А посему к журнальным стрелкам как родные должны подходить приводы 40295 - Turnout mechanism (€28.40)

Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь

и 10030 - Under baseboard mechanism (€41.90)

Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь

Только проверить свою догадку я не могу. Да и стоимость у всего этого хозяйства заоблачная.


12 фев 2015, 23:28
Профиль

Зарегистрирован: 16 ноя 2014, 20:09
Сообщения: 79
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
zhelneen писал(а):
Кстати, я тут случайно нашёл, что прототипом стрелки из партворка является RocoLine Roco 42440 - Turnout, left Wl15 (€25.40).
Как-то 1-в-1 совпадение.

Наконец-то! Можно спать спокойно! smile_23
Вообще-то я серьезно. С самого начала пошло, что рельсы партворка = рельсы механо, которые соответствуют дюймовой системе (прямой рельс - 9", радиус кривых - 18"), миллиметр туда-сюда на партворке относилось на китайскую кривизну.
И только радиус партворковской стрелки никуда не лез (ни при измерениях одиночной стрелки, ни при измерениях нескольких соединенных стрелок не получалось целого числа в дюймах). Так и пришлось в Винтраке заносить радиус, как я считал, от балды.
Замеченные отличия стрелок: часть деталей пластмассовая, длина партворковской 231 мм, и, самое печальное, гугол дает для системы RocoLine высоту рельса 2,1 мм (партворк - 2,5 мм)(среди Роковских стрелок с рельсом высотой 2,5 мм ничего похожего на партворк нет), так что подойдет ли механизм 40295, можно определить, наверное, только методом прикладывания. Цена, конечно, заоблачная. Вот тут http://www.modelena.ru/tiporazmer_HO/06_05_rels_roco1.html есть немного стрелок и механизмов.
Цены примерно как по Вашим ссылкам, так что все на штурм высоты, заданной dmitridonskoi smile_23


13 фев 2015, 01:44
Профиль

Зарегистрирован: 30 окт 2014, 20:20
Сообщения: 157
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Ну вообще-то ничем принципиально по соединению со стрелкой от tillig не отличается. Хотя похоже тут не серво а электромагниты. То есть переключать будет быстро.


13 фев 2015, 07:11
Профиль
Аватара пользователя

Зарегистрирован: 28 авг 2014, 00:26
Сообщения: 347
Откуда: Моск. обл. г. Одинцово
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
morshamenn1 писал(а):
в смысле "нарыть"? Найти картинку или пощупать руками?

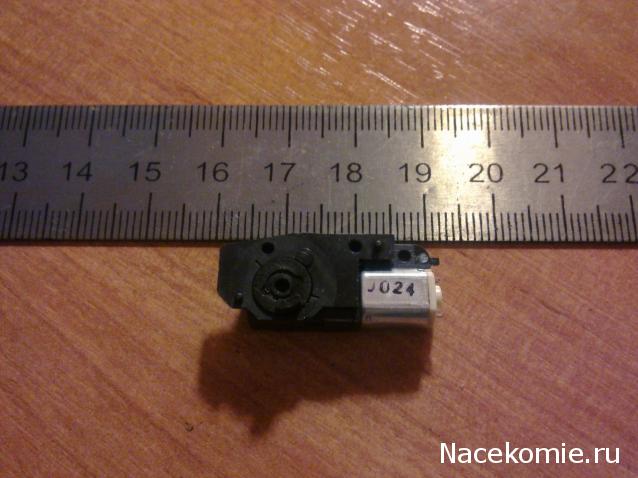

Этот редуктор, только картинку, а вот этот (фото не мое), нашел воочию, пока не покупал стоит 200 рублей

Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь Фото0382[1].jpg [ 41.51 Кб | Просмотров: 5351 ]


13 фев 2015, 22:59
Профиль
Аватара пользователя

Зарегистрирован: 28 авг 2014, 00:26
Сообщения: 347
Откуда: Моск. обл. г. Одинцово
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Кстати, кто то спрашивал, что внутри электрической щетки для зубов, а там вот что

Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь 20150213_230448.jpg [ 25.92 Кб | Просмотров: 5347 ]


13 фев 2015, 23:14
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 2079
Откуда: Тверь
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
SEDOI писал(а):
Кстати, кто то спрашивал, что внутри электрической щетки для зубов, а там вот что

Фото:


Там тоже самое, что в телефонах с вибрацией - моторчик с эксцентриком. И в бритвах тоже.


14 фев 2015, 00:28
Профиль

Зарегистрирован: 21 авг 2014, 13:01
Сообщения: 817
Откуда: ПерҌмъ
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
morshamenn1 писал(а):
Наконец-то! Можно спать спокойно! С самого начала пошло, что рельсы партворка = рельсы механо,
Ваш сарказм не уместен, все могут ошибаться. Не думаю, что китайцы сделали копию именно с Механо: во первых, фактура шпал у Механо очень топорная, у журналки - лучше проработано, во вторых, цвет у Механо - черный, у журналки - коричневый, в третьих, производство Механо всегда было в Европе, а у Роко, Лима, Риваросси и прочих "европейцев" давно перенесено в Китай, так что проще сдирать smile_08
morshamenn1 писал(а):
подойдет ли механизм 40295, можно определить, наверное, только методом прикладывания.
Ну вот взял и приложил smile_06 , могу сразу сказать - механизм подойдет, если вы его найдете в продаже. smile_08
Roco Line без и с резиновым балластом давно снят с производства
morshamenn1 писал(а):
Замеченные отличия стрелок: часть деталей пластмассовая, длина партворковской 231 мм, и, самое печальное, гугол дает для системы RocoLine высоту рельса 2,1 мм (партворк - 2,5 мм)
стрелка действительно почти полная копия стрелки 42440 от Roco, вот смотри фото-сравнение. там большие фото выложены https://fotki.yandex.ru/next/users/shmy ... 116?page=0
по геометрии один в один, так что в Винтраке можно пользоваться роковскими символами, 1 мм не влияет, всё равно погрешности проги больше. К сожалению, все перечисленные замечания верны, включая высоту рельс (ну это понятно 2,5 мм проще изготовить) и вообще вся стрелка довольно топорно скопирована, шпалы расположены чуть, чуть по другому и родной резиновый балласт и пластиковая подкладка не подходят, на фото стрелка на балласте сверху: https://img-fotki.yandex.ru/get/17914/2 ... 202bd_orig
morshamenn1 писал(а):
рельсы партворка, соответствуют дюймовой системе (прямой рельс - 9", радиус кривых - 18"), миллиметр туда-сюда на партворке относилось на китайскую кривизну.
прямая от Роко заявлена 230мм, однако реально тоже 229 мм , у патчворка длина 9" = 229 мм и на одну шпалу больше, smile_06 радиусные 457 мм, действительно точного аналога нет, самый близкий 42224, R472, но внешне рельсы похожи. smile_04
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь


Последний раз редактировалось xronik 14 фев 2015, 16:18, всего редактировалось 2 раз(а).



14 фев 2015, 13:09
Профиль
