Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
xronik писал(а):
и еще вариант есть, моторный привод для стрелки, внутри обычный мотор с линейным редуктором
внутри выглядит так:
http://www.trainelectronics.com/artcles ... art_II.htm

В принципе очень реально сделать, т.к. у тех же китайцев есть в продаже и двигатели и пластиковые шестеренки, единственно гемор будет с горизонтальной тягой, но думаю тут можно попробовать пластиковую стяжку, там как раз есть зубчики как у шестерни, только надо стяжки посмотреть, мелкие точно не годятся, средние или крупные, вот с платой управления будет тяжко, но у меня друг их сам травит, а если много, то у китайцев заказывает, но у них подобная платка будет стоить $6-9, но если заказ будет больше 10 шт., то цена упадет. Вообщем будем думать.
Попробую заинтересовать друга, он фанат ардуино, все управление можно будет на него и перевести (плату ардуино), т.е. перевод стрелок и управление ими передать плате на ардуино.

Еще плюс, можно использовать один подпружиненный соленоид http://www.aliexpress.com/item/HCNE1-05 ... 42938.html , т.к. в принципе он всегда будет держать стрелку в одном положении, подав напряжение мы переводим ее во второе положение, есть большой минус, если напряжение пропадет во время прохождения состава через стрелку и она под ним вернется в первое положение... крушение поезда обеспечено. Но при таком способе для подачи и удержания напряжения на соленоид можно использовать плату с реле от комплекта ардуино, с этой вот платы можно будет управлять 8 стрелками.


Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь реле.jpg [ 41.77 Кб | Просмотров: 3134 ]


Последний раз редактировалось Ibexspb 03 окт 2014, 15:20, всего редактировалось 1 раз.

03 окт 2014, 13:07
Профиль

Зарегистрирован: 23 сен 2011, 09:00
Сообщения: 140
Откуда: г. Александров
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь

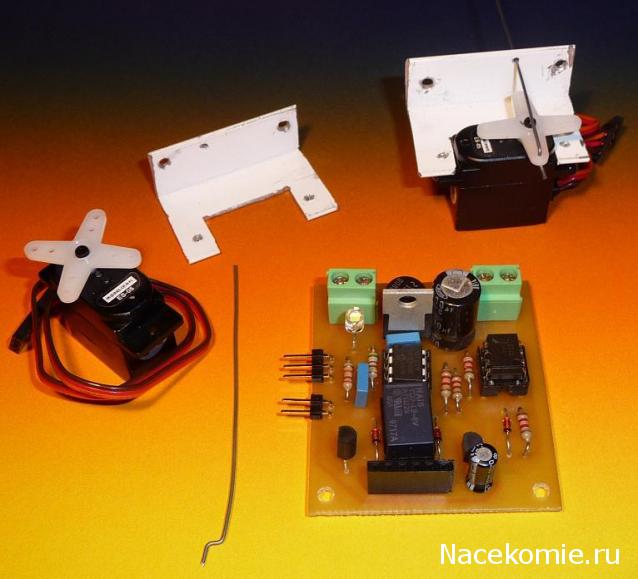

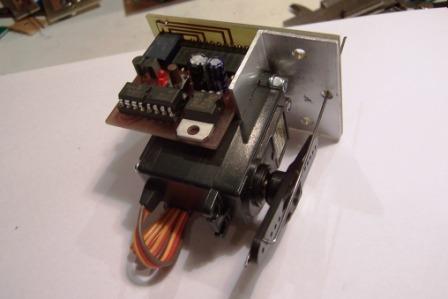

небольшой контроллер плюс серва. Буду делать по такому принципу
немного только переработаю контроллер и плату, сервы уже заказал

Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь dec-srv1.jpg [ 16.19 Кб | Просмотров: 3106 ]

Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь servopoint_opto.jpg [ 41.33 Кб | Просмотров: 3106 ]


03 окт 2014, 15:00
Профиль

Зарегистрирован: 03 окт 2014, 21:22
Сообщения: 281
Откуда: москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
mishkaizpermi писал(а):
Artem017 писал(а):

Я пока обошёлся двумя левыми стрелками smile_08

Можно купить одну правую стрелку и как-то перерасположить пути в части стрелок (зеркало вам в помощь)
вот на винтреке сделал план где можно обойтись одной правой и двумя левыми стрелками

ЗДРАВСТВУЙТЕ! А если на "зеркале" на первой прямой -входящая стрелка,на третьей-выходящая


03 окт 2014, 22:01
Профиль

Зарегистрирован: 03 окт 2014, 21:22
Сообщения: 281
Откуда: москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Fulcrum писал(а):
Ibexspb писал(а):
Вот с подсветкой этих вагонов тяжко, тут колесные пары пластик, снимать питание с рельсов тяжеловато

Колесные пары - менять. Металлические колпары ко всему ходовые свойства вагона улучшают.

Не подскажете где в Москве можно посмотреть реальные разные наборы и аксесуары?


03 окт 2014, 22:51
Профиль

Зарегистрирован: 19 ноя 2013, 14:49
Сообщения: 259
Откуда: Тольятти.
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь

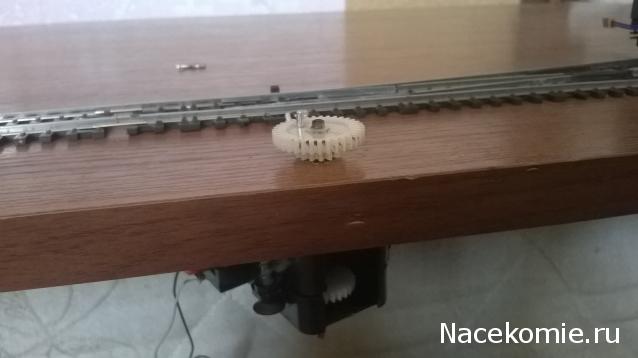

сделал перевод стрелок из привода ( из игрушки строительного крана). Перевожу с помощью джойстика вперед-назад.


Фото:
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь WP_20141003_003.jpg [ 27.06 Кб | Просмотров: 3031 ]
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь WP_20141003_004.jpg [ 21.01 Кб | Просмотров: 3031 ]
04 окт 2014, 17:07
Профиль
Аватара пользователя

Зарегистрирован: 10 сен 2014, 18:30
Сообщения: 168
Откуда: г. Лысьва, Пермский край
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
шестерню надо будет прятать под какой-нибудь холмик. или убрать под макет


06 окт 2014, 06:01
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2014, 11:32
Сообщения: 3770
Откуда: СССР, Пермь
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
MisterTwister писал(а):
шестерню надо будет прятать под какой-нибудь холмик. или убрать под макет

а не лучше ли в коробку (наподобие той что у реальных стрелок)
Железная Дорога в Миниатюре №2 - Стрелочный перевод (левый), уличный фонарь


06 окт 2014, 11:22
Профиль

Зарегистрирован: 19 ноя 2013, 14:49
Сообщения: 259
Откуда: Тольятти.
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
MisterTwister писал(а):
шестерню надо будет прятать под какой-нибудь холмик. или убрать под макет

сверху поставлю будку.


06 окт 2014, 11:26
Профиль
Аватара пользователя

Зарегистрирован: 04 сен 2014, 11:32
Сообщения: 852
Откуда: РФ г. Москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
vladimirzel писал(а):
Не подскажете где в Москве можно посмотреть реальные разные наборы и аксесуары?

Магазины Роколенд, Семафор, Стартсет.


06 окт 2014, 18:27
Профиль

Зарегистрирован: 21 авг 2014, 13:01
Сообщения: 882
Откуда: ПерҌмъ
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
KGB писал(а):
arxip писал(а):
Тут скорее дело в цене. А ссылку на близнецовый партворк можно?

http://www.modellismo.com/2012/01/ferro ... odellismo/
вспомнил есть еще английский близнец "Build your own model railway village" точнее конкурент от хашет колекшен.
http://modelrailwayvillage.com/
"построй собственную модельную деревню с жд" smile_08
но есть небольшые отличия, тк это Англия, сцепка не "накидная петля" а "HornHook" и колея та же самая 16.5 мм, а вот масштаб 1:76, "типоразмер 00", а не "Н0", но прототипы "англичане" щуплые, и по макету в 1:87 масштабе, будут ездить без особых проблем.
вот тут есть обзор первых частей http://www.youtube.com/playlist?list=PL ... Ud7NGUm9hI
у того же автора много других обзоров по моделькам

vladimirzel писал(а):
Не подскажете где в Москве можно посмотреть реальные разные наборы , аксесуары?

есть список, правда больше для масштаба 1:120, точнее в нём отсутствуют магазины не торгующие ТТ smile_03 smile_03
http://12mm.ru/index.php?p=6

nikitaKA писал(а):
сделал перевод стрелок из привода
не жалко ламинированный ДСП портить ? smile_22
mishkaizpermi писал(а):
а не лучше ли в коробку (наподобие той что у реальных стрелок)
они в масштабе очень мелки - шестерня не войдет, будка или домик только.


Последний раз редактировалось xronik 06 окт 2014, 19:06, всего редактировалось 2 раз(а).



06 окт 2014, 18:40
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2014, 11:32
Сообщения: 3770
Откуда: СССР, Пермь
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
xronik писал(а):
они в масштабе очень мелки - шестерня не войдет, будка или домик только.
там только крышку скопировать... под размер шестеренки (или чуть больше)


06 окт 2014, 18:53
Профиль

Зарегистрирован: 19 ноя 2013, 14:49
Сообщения: 259
Откуда: Тольятти.
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
nikitaKA писал(а):
сделал перевод стрелок из привода
не жалко ламинированный ДСП портить ? smile_22
mishkaizpermi писал(а):
а не лучше ли в коробку (наподобие той что у реальных стрелок)
они в масштабе очень мелки - шестерня не войдет, будка или домик только.[/quote]
Нет, Она не так дорого стоит, да и валяется просто без дела. А тут применение нашлось))


06 окт 2014, 19:07
Профиль

Зарегистрирован: 28 сен 2014, 11:08
Сообщения: 313
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
шестерню-то можно обрезать спокойно


06 окт 2014, 20:03
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 2079
Откуда: Тверь
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Daredee писал(а):
шестерню-то можно обрезать спокойно


....или вообще заменить на малюсенький рычаг. .....или вал на котором стоит шестерня согнуть дважды.


06 окт 2014, 20:25
Профиль

Зарегистрирован: 19 ноя 2013, 14:49
Сообщения: 259
Откуда: Тольятти.
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
DmitriyMir писал(а):
Daredee писал(а):
шестерню-то можно обрезать спокойно


....или вообще заменить на малюсенький рычаг. .....или вал на котором стоит шестерня согнуть дважды.

Зачем все усложнять?) У меня по плану там будка стоять должна, с прорезью для проволоки. Потом и травой высокой засадить можно , чтобы проволоку видно не было. вот и все..))


06 окт 2014, 21:03
Профиль

Зарегистрирован: 03 окт 2014, 21:22
Сообщения: 281
Откуда: москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Fulcrum писал(а):
vladimirzel писал(а):
Не подскажете где в Москве можно посмотреть реальные разные наборы и аксесуары?

Магазины Роколенд, Семафор, Стартсет.

давно были в московском?


06 окт 2014, 21:08
Профиль
Аватара пользователя

Зарегистрирован: 04 сен 2014, 11:32
Сообщения: 852
Откуда: РФ г. Москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
vladimirzel писал(а):
[давно были в московском?

В прошлый четверг.


06 окт 2014, 22:07
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 2079
Откуда: Тверь
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
Цитата:
Зачем все усложнять?) У меня по плану там будка стоять должна, с прорезью для проволоки. Потом и травой высокой засадить можно , чтобы проволоку видно не было. вот и все..))


А я считал что упрощаю.... smile_08 Ну раз уже присобачили, то переделка - усложнение smile_23


06 окт 2014, 22:47
Профиль

Зарегистрирован: 03 окт 2014, 21:22
Сообщения: 281
Откуда: москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь

вы с товарищем который собрал перевод списывались?


07 окт 2014, 20:33
Профиль
Аватара пользователя

Зарегистрирован: 04 сен 2014, 11:32
Сообщения: 852
Откуда: РФ г. Москва
Сообщение Re: Железная Дорога в Миниатюре №2 - Стрелочный перевод, уличный фонарь
vladimirzel писал(а):
вы с товарищем который собрал перевод списывались?

Воссоздание привода по приведенным технологиям не входит в мои планы. Поэтому не списывался.


07 окт 2014, 20:56
