У меня пара лишних бп от piko случайно завалялась...
В случае их использования светодиоды "собираем" последовательно (как елочную гирлянду 6 или 7 "в ряд" или с учетом их (светодиодов) силы тока менее)?

вот "настольная книга" любителей засветить :) разжёванней некуда
http://sinus.umi.ru/poleznye_stat_i/svetodiod_v_avto/

а если подключить белый и красный светодиод последовательно (каждый 12 вольт) какое нужно сопротивление

Сопротивление зависит от номинального тока через светодиоды, прямого падения напряжения на светодиодах, величины выдаваемого напряжения источником тока.
Зная эти величины резистор считается по закону Ома.

ПРИ НАШИХ МАКСИМУМ 16 ВОЛЬТ, ДВА СВЕТОДИОДА ПО 12 СТАНУТ 24 .
КАК ДАЛЕЕ

У таких светодиодов (12 В) резистор уже встроен в корпус. Нужно 16? Параллельно можно, добавив на каждый сопротивление. А если последовательно, т.е. 24 В при питании 16 В, то белый ещё гореть скорее всего будет, хоть и тускло, а красный гораздо сильнее потеряет в яркости. И это ТОЛЬКО при условии, что оба диода изначально "заточены" на равный рабочий ток, что не факт - белый много кушать не просит, в отличие от красного. А вообще совершенно незачем подавать на светодиоды максимально допустимый ток (обычно 20 мА). Белый будет ярко гореть и при вдвое-втрое меньшем токе. Подключать последовательно обычные светодиоды на 2-3 В, если они разных цветов - бесполезно. Попробуйте последовательно подключить две лампы накаливания 12 В - на 5 Вт и 21 Вт, последняя вообще гореть не будет - ток ограничивается самой слабой лампочкой.

Последний вопрос а декодер может тут сгореть

Нет. По двум причинам. Есть защита от КЗ и перегрузки - это во-первых. А во-вторых - поставив диоды заведомо большего напряжения вы только уменьшите ток, текущий через них.

тоесть мне можно без резистотов?

Последовательно? 12-вольтовые? А зачем? Будет не гуд. Куда вам вообще такие диоды? Из ленты что ли? В любом случае суммарный ток не должен превышать ТТХ декодера.

Купите обычные 3мм на 3 В. Схема 1 бел.+1 бел.+1 бел.+ R900 Ом + параллельно им 1 красн.+1 красн.+ R900 Ом в сумме будут кушать 14 мА при 16 В. У меня цифра Бахман - там именно 16 В.

Очень хорошая книга. Все ответы прочитал, всё понял, во всём разобрался. Вопросов по питанию освещения и прочему нет. Всем

у меня тоже бахман

В теме "наши коллекции " я приводил фотки по оцифровке лока декодером Бахман со светом в обе стороны.

честно сказать я их тоже отцифровал, но белый с красным мне кажится работают в месте лучше(красный горит тусклее), боюсь что декодер непотянет(

Декодер - потянет. В "световой" цепи он на лампы расчитан.
А то что красный горит тусклее - так они последовательно, видать соединены? Говорилт тут умные люди, что светодиоды надо подключать параллельно и каждый со своим балансным резистором.
А кроме шуток - краный он и в жизни тусклее смотриться. Это сигнальный огонь, а не освещение пути.

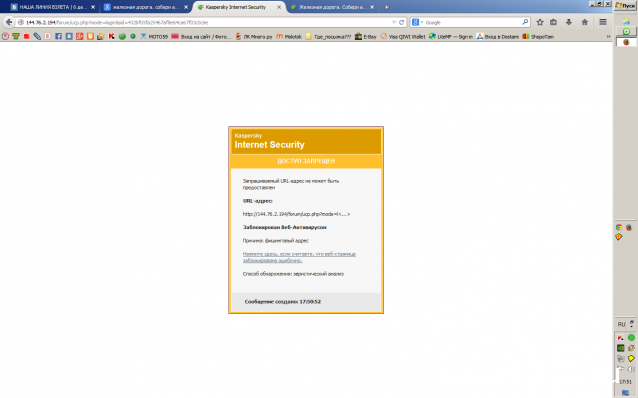

Сегодня Антивирус Касперского заблокировал очень похожую страницу с адресом ...

прошу быть внимательнее, смотрите адреса сайта прежде чем вводить логин и пароль.

Для мультяшной диарамы сойдёт. С избушкой-на-курьих-ножках и Бабой-Ягой.....

Вы похоже не поняли! На моём локе белые с красными не перемешаны в кучу. Цепь белых - последовательна, цепь красных - последовательна. А сами цепи ПАРАЛЛЕЛЬНЫ. Когда лок едет в одну сторону - спереди белые горят, сзади красные. Меняешь направление - наоборот загораются. Посмотрите внимательнее на мои фотки. Там всего - 10 (десять) диодов! 6 белых и 4 красных! СВЕТ РЕВЕРСИВНЫЙ!!!!!!!!!!!!!!!!!!!! Одновременно могут гореть только 5 светодиодов! И они в СУММЕ потребляют 14мА. НЕ КАЖДЫЙ, а именно СУММАРНО! Т.е. при допустимых 100 мА я могу на декодер поставить около 35 (тридцати пяти!!!!!!!!) таких диодов!!!!!!! А вы "НЕПОТЯНЕТ" говорите......

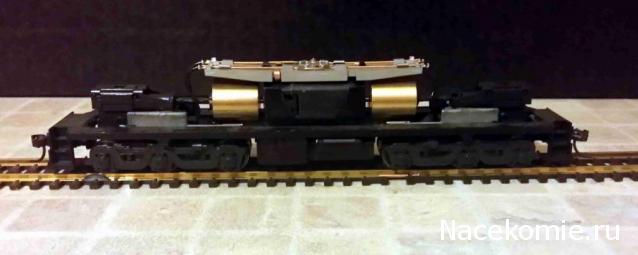

Прямо сейчас на Молотке идёт аукцион за новое 6-осное шасси лока. Пока цена 520 руб. До окончания - 10 дней.

KATO:Шасси Тепловозов ALCO RSD5, ТЭ1 (RSD1) Вместе с ним продавец обещает что-то задарма отдать.
