третий рельс - подача напряжения в лок, вывод - на один из рельсов наружных... как-то так.

Да я знаю это, я про конкретную модель Piko, она сделана под трёхрельсовый путь ? Изрыл все каталоги и не увидел свидетельств, что это именно так.

А описание данного лота(на сайте молоток) изучили?

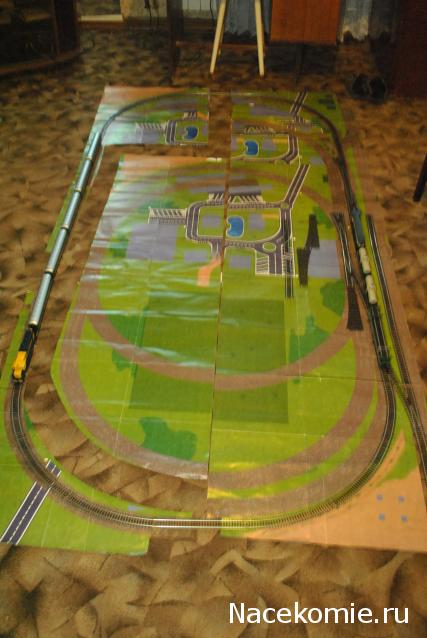

собрал на полу овал из рельс и стрелок...

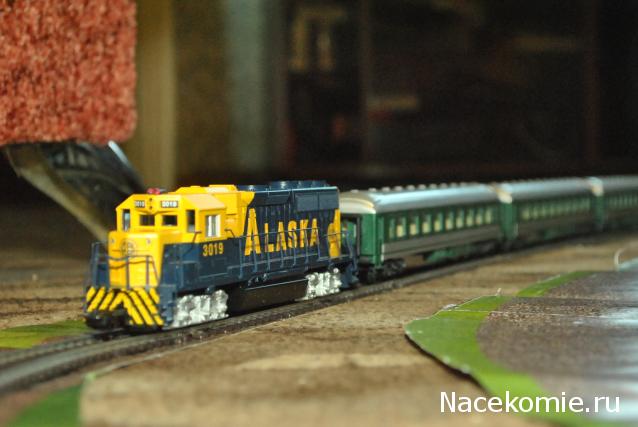

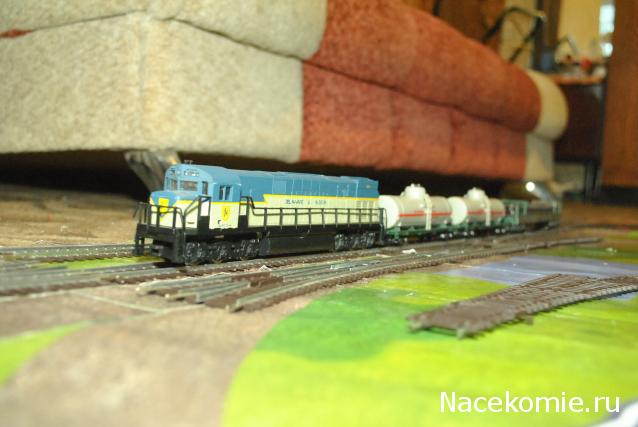

добавил имеющиеся вагоны и локи...


полюбовался результатами... вышло норм....
по размерам угадал примерно (планировался 2700х1400)...
теперь пора за внутренние пути (т.е. внутри внешнего овала)

впрочем еще варианты есть, но выложу их позже....

во первых в описании есть АС, во вторых на фото под левой телегой видна "лыжа" ,в третьих на сайте пико всё есть
Stromsystem: Wechselstrom,
http://www.piko.de/pdb_de/index.php?pag ... 6&id=57250

впрочем в нём встроен универсальный декодер, так что берем отвертку и паяльник - вынимаем ненужную лыжу и возможно декодер - ставим заглушку, перепаиваем два проводка - получаем нормальный лок на цифру или ДС- постоянка аналог.

Если я правильно понял, то у нас будут аналог MEHANOвских блока питания и пульта управления (регулятор напряжения) Но регуляторов у MEHANO два вида:

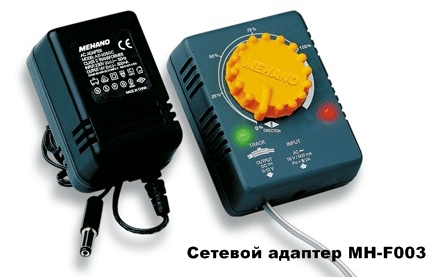

№ 1.

(похож на партворковский, но не видно выхода для управления макетом (стрелки, свет и т. д.)

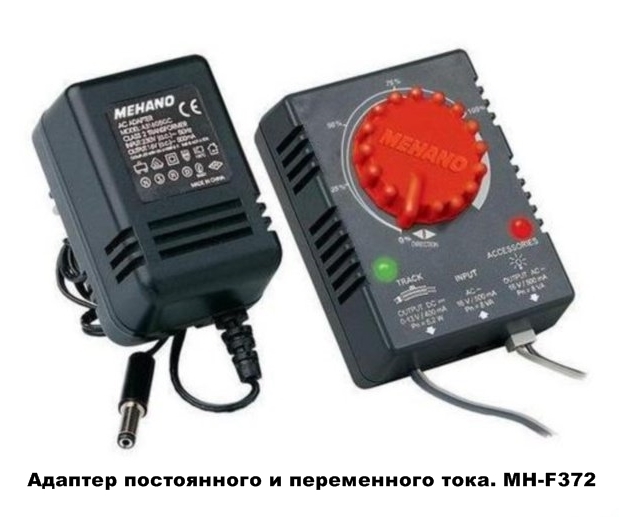

№ 2.

(тоже похож, но у него виден выход для подключения управления макетом (стрелки, свет и т. д.)

Их данные указаны на оба регулятора, а не на кокой нибудь конкретный:
Источник питания:
Входное напряжение: 230 В (переменный ток) - / 50 Гц
Выходное напряжение: 16V (переменный ток) - / 500 мА / 8VA

Регулятор напряжения:
Входное напряжение: 16V (переменный ток) - / 500 мА / 8VA
Выходное напряжение: 0-13V (DC) - / 400 мА / 5,2Вт

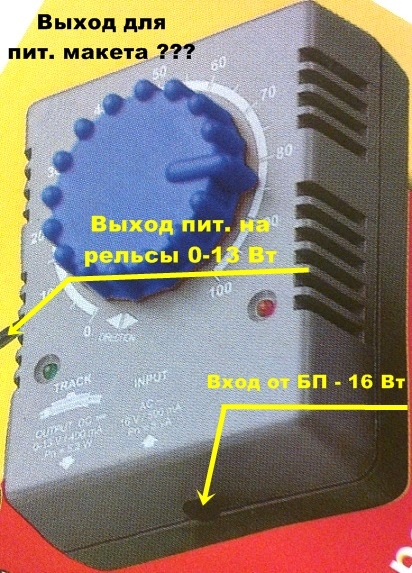

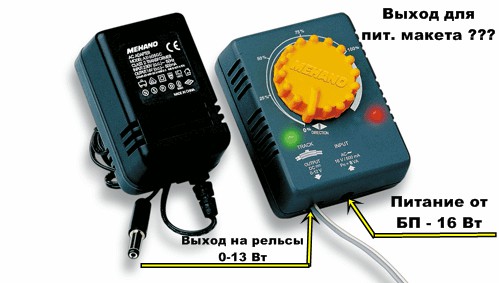

На фото партвоковского макета регулятор больше похож на № 1. Так как же тогда подключать макет?

Вы темы почитывайте - подобный вопрос уже был (начиная с сообщения и далее)http://nacekomie.ru/forum/viewtopic.php?p=927431#p927431

или 1 бп + пульт с 2-мя выходами ("постоянка" и "переменка"), или 1 бп с пультом (для лока) + 1 бп ("переменка")

в гнезде (куда питание подается) припаивается пара проводков - она и выводится на освещение макета (лампочки и выключатели) и управление стрелками (выключатели и сервоприводы стрелок), а также на управление работы светофоров и шлагбаумов.
это если аналог делать.. без DCC

Я всё это читал и помню, но Вы при ответе пропустили мой вопрос: "Так как же тогда подключать макет?" На фото этого не видно

Из Вашего ответа всё таки не понятно что же будет?

наткнулся в ВК на паровозик-самоделку

автор пишет, что у него все работает...

Это смогут сделать не все. Макет ведь рассчитан для любых пользователей (как для тех кто дружит с паяльником, так и для людей далёких от паяльника), а значит скорее всего должно быть какое-то упрощение.

Интересная вещь, а сделана на партворковских тележках. Там есть и другие самоделки.

мне страшно предположить, что здесь интересного :)

Правильно заданный вопрос уже содержит половину ответа.
Так как макет рассчитан для любых пользователей то производителем будет предоставлено устройство, позволяющее легко произвести нужное подключение любому пользователю.
Это же очевидно.
Непонятно о чем Ваш вопрос?
Нужно будет делать бп для освещения? - нет.
Какой конкретно будет бп? - об этом лучше у продавца поинтересоваться (и к чему гнать телегу впереди лошади - придет время узнаем).
Или какой бп использовать? - любой подходящий.

я не позволю оскорблять леонида!

каков вопрос - таков и ответ. оскорблением тут не пахнет.

БП три сразу бери - один на питание ПУ и рельс (локомотива), второй на освещение и третий на управление стрелками и светофорами.

конкретизируйте свои голословные обвинения - и какие же из моих фраз, которые можно при сильном воображениии предъявить в кач. доказатедьств, являются оскорблениями???
с учетом, что данный вопрос (о электрообеспечении макета уже обсуждался) поднятие данного вопроса считаю нецелесообразным до тех пор пока он не обретет актуальность.
и смайликами не увлекайтесь - не к месту и не по делу...

если чо, это был стёб
viewtopic.php?p=997044#p997044

хорошая "стебалка" - я "повелся"...

и что бы сообщение не "пропало" - на освещение можно же использовать и не 16-ти вольтовые лампочки, а светодиоды? насколько понимаю - при использовании светодиодов (2.5 v/ 1 шт.?) возможно использовать меньший, чем 16 v вольтаж?

конечно, в любом случае вольтаж подгонять под номинал светодиода
