Новая увлекательная коллекционная серия Железная дорога в миниатюре, позволит собрать собственную действующую модель железной дороги и железнодорожную станцию. В каждом журнале - набор деталей для создания настоящей железной дороги: пути, товарные и пассажирские вагоны, светофоры, переезды, уличные фонари и др. Кроме этого, в каждом выпуске журнала читатель найдет пошаговые инструкции по сборке, очерки об исторических и современных локомотивах, статьи экспертов об истории железных дорог и многое другое. Масштаб 1:87 HO Размер макета: 174х105 см
Издатель: Иглмосс В продаже: с 19 августа 2014 Периодичность: еженедельно. Официальный сайт: electrotrain.ru
Рекомендованная цена: 1-й выпуск - 79 руб. 2-й выпуск - 129 руб. с 3-го по 7-й выпуск - 229 руб. с 8-го по 13-й выпуск - 249 руб. с 14-го по 21-й выпуск - 279 руб. с 22-го по 60-ый выпуск - 299 руб. с 61-го по 66-ой выпуск - 319 руб. с 67-го выпуска и далее - 339 руб.
Запланировано: 120 выпусков. Коллекция сокращена до 100 выпусков.
Зарегистрирован: 20 сен 2013, 13:58 Сообщения: 250 Откуда: Москва
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение

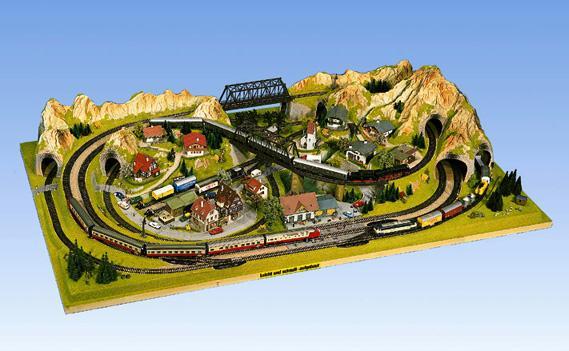

Раз пошёл разговор про перепады,тогда ещё макетик -200х120.
Фото:
Железная Дорога в Миниатюре - График Выхода и обсуждение noch-81610.jpg [ 35.62 Кб | Просмотров: 1977 ]
27 окт 2014, 22:36
Fulcrum
Зарегистрирован: 04 сен 2014, 11:32 Сообщения: 852 Откуда: РФ г. Москва
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
kolokola писал(а):
Раз пошёл разговор про перепады,тогда ещё макетик -200х120.
Никого не хочу обидеть, но приведенный на фото макет подразумевает, что по нему будут ходить нормальные модели локомотивов (хотя бы с 4 ведущими осями, как правило не менее одной обрезиненой и массой не менее полокилограма). В журнальной версии такого локомотива не дадут. Поетому вопрос, сможет ли "журнальный" локомотив тащить по таким горкам вагоны остается открытым.
27 окт 2014, 22:57
mianol
Зарегистрирован: 27 фев 2012, 18:30 Сообщения: 116 Откуда: Санкт-Петербург
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
Fulcrum писал(а):
kolokola писал(а):
Раз пошёл разговор про перепады,тогда ещё макетик -200х120.
Никого не хочу обидеть, но приведенный на фото макет подразумевает, что по нему будут ходить нормальные модели локомотивов (хотя бы с 4 ведущими осями, как правило не менее одной обрезиненой и массой не менее полокилограма). В журнальной версии такого локомотива не дадут. Поетому вопрос, сможет ли "журнальный" локомотив тащить по таким горкам вагоны остается открытым.
Это ваше заблуждение. Перепад высот на макете около 45-50 мм и уклон не превышает 3 - 3,5%. По-этому локомотивы легко преодолеют эти подъёмы. На этом и других подмакетниках NOCH критично совсем другое: они используют кривые минимального радиуса и длинные вагоны вроде наших из первого номера будут проходить их с трудом (если вообще будут)
27 окт 2014, 23:18
Fulcrum
Зарегистрирован: 04 сен 2014, 11:32 Сообщения: 852 Откуда: РФ г. Москва
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
mianol писал(а):
Это ваше заблуждение. Перепад высот на макете около 45-50 мм и уклон не превышает 3 - 3,5%.
Мне видиттся на этом макете нахождения одного пути над бругим - это значит перепад высот 900 мм минимум. По поводу журнальных вагонов - не пойдут сами - придется динамические механизмы сцепок на них монтировать.
27 окт 2014, 23:47
mianol
Зарегистрирован: 27 фев 2012, 18:30 Сообщения: 116 Откуда: Санкт-Петербург
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
Fulcrum писал(а):
mianol писал(а):
Это ваше заблуждение. Перепад высот на макете около 45-50 мм и уклон не превышает 3 - 3,5%.
Мне видиттся на этом макете нахождения одного пути над бругим - это значит перепад высот 900 мм минимум. По поводу журнальных вагонов - не пойдут сами - придется динамические механизмы сцепок на них монтировать.
Там не два, а три уровня. Два на заднем плане и между ними действительно минимум 90 мм, а третий у ближней кромки и по уровню он находится как раз между ними. Попробуйте в Wintrack'е нарисовать два параллельных овала и разнести высоты: с одной стороны поднять оба пути на 45 мм, а с другой - один на 90. Сомнения сами отпадут
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
mianol писал(а):
Это ваше заблуждение. Перепад высот на макете около 45-50 мм и уклон не превышает 3 - 3,5%.
5 см высота локов, а еще рельсы 5 мм плюс нижняя часть моста 1 см плюс просвет , итого в нормах указано не менее 8 см между рельсами на разных уровнях.
Fulcrum писал(а):
одного пути над бругим - это значит перепад высот 900 мм минимум.
По поводу журнальных вагонов - не пойдут сами - придется динамические механизмы сцепок на них монтировать.
динамический механизм нужен для близкого сцепления вагонов с буферами - в поворотах вагоны приближаются, а здесь сцепки длинные так, что проблем с выдавливанием вагонов, нет и не будет, тк буфера не касаются друг друга.
28 окт 2014, 08:18
SEDOI
Зарегистрирован: 28 авг 2014, 00:26 Сообщения: 347 Откуда: Моск. обл. г. Одинцово
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
Pawlo писал(а):
Дело в том, что уведомление обратно не придёт, Ваше письмо положат в а/я, у караулит початльон не будет когда придут их забирать. Для того и существую а/я с абонентской платой, чтобы не стоять в очередях, и не беспокоится за срок хранения более 1 месяца и проч. Вот по этому в первом номере во вкладыше было написано "сделайте копию купонов", если письмо не дойдет по каким то причинам. Вот к чему весь этот разговор. Что в любой момент Вам, и любому через 16 недель, если Вы начнете суетится могут сказать, что "мы не получали письмо", "покажите копию купонов".
Дружище, а похоже Ты был прав, отправил заказным письмом купоны 11 октября, через почту отслеживания выяснил что, письмо дошло до адресата 16 октября, уведомления о том что письмо забрали до сих пор нет, похоже нае..ли.
28 окт 2014, 14:08
popov
Зарегистрирован: 26 авг 2014, 08:05 Сообщения: 119 Откуда: Казахстан ,ВКО , Глубоковский район , п. Верхнеберезовский
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
SEDOI писал(а):
popov писал(а):
Еще один вариант справиться с таким перепадом по высоте и добиться желаемого результата , нижний участок ж/д полотна утопить , опустить ниже нолевой отметки макета. Кстати такое редко делают из-за особенностей хранения макетов. Но у вас то он стационарный ?. Почему не поэксперементировать с прокладкой путей выше и ниже О отметки ? Если подмакетник из опилок , можно выемку выбрать болгаркой. Если из прессованного картона - можно прорезать и необходимое проклеить. 3 - 4 сантиметра таким способом отвоевать можно. И еще не забывайте что можно сделать насыпи и эстакады. С уважением.
Да, сейчас я уже подумываю о нижнем ярусе, теперь мысли даже становятся более интересны
Кстати смотрел ваш план макета. Если все в одной плоскости , то мне лично не интересно. Какое то депо сортировочная и само в себе. Простора нет. Объема. А вот если вы это в разных плоскостях замутите , будет интересно. И еще , пространство , перспективу , продолжительность перегона делают скрытыми участками. Я имею ввиду тоннели , лесочки, горки. Чтоб зритель , а это и вы сами, не мог охватить взглядом всю картину. У Вас стационарный макет и желательно подход к нему , а естественно и вид , должен быть с разных сторон. Но одна должна быть главной. И эта главная должна иметь фон. В театре говорят - задник.Большую фотографию во всю стену. Есть такие отличного качества и большого разрешения. Их специально заказывают на банере. Себе я зделал два банера-задника. На 7 странице по-моему они есть. Вот и вам скину . Смотрите.
Фото:
Железная Дорога в Миниатюре - График Выхода и обсуждение 0jKyKa8rrbI.jpg [ 105.83 Кб | Просмотров: 1760 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение b1032a7bbf1898820624d9b2e3c0d425_big.jpg [ 44.41 Кб | Просмотров: 1760 ]
Комментарий к файлу: Фото распечатываете не все , а только тот участок, который нужен , в виде панорамы Железная Дорога в Миниатюре - График Выхода и обсуждение city-0014.jpg [ 68.32 Кб | Просмотров: 1760 ]
28 окт 2014, 14:15
popov
Зарегистрирован: 26 авг 2014, 08:05 Сообщения: 119 Откуда: Казахстан ,ВКО , Глубоковский район , п. Верхнеберезовский
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
И еще задники. Распечатывайте не всю фотографию , а только тот участок , который нужен в виде панорамы.
Фото:
Железная Дорога в Миниатюре - График Выхода и обсуждение greece-panorama.jpg [ 38.49 Кб | Просмотров: 1735 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение bfoto_ru_4389.jpg [ 31.44 Кб | Просмотров: 1735 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение p-1925.jpg [ 49.67 Кб | Просмотров: 1735 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение picture-13911 (1).jpg [ 43.63 Кб | Просмотров: 1735 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение picture-801 (1).jpg [ 17.2 Кб | Просмотров: 1735 ]
28 окт 2014, 14:42
mishkaizpermi
Зарегистрирован: 28 июл 2014, 11:32 Сообщения: 3770 Откуда: СССР, Пермь
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
popov писал(а):
Кстати смотрел ваш план макета. Если все в одной плоскости , то мне лично не интересно. Какое то депо сортировочная и само в себе. Простора нет. Объема. А вот если вы это в разных плоскостях замутите , будет интересно. И еще , пространство , перспективу , продолжительность перегона делают скрытыми участками. Я имею ввиду тоннели , лесочки, горки.
А что мешает сделать/разнообразить весь макет? Подъемы-спуски, мосты, тоннели.... все в ваших руках, только начните - и все у вас получится. Понимаю, что мало рельс и другого материала, но ведь есть ИНТЕРНЕТ, а там есть ВСЕ или почти ВСЕ! Нужно только поискать.
28 окт 2014, 14:56
popov
Зарегистрирован: 26 авг 2014, 08:05 Сообщения: 119 Откуда: Казахстан ,ВКО , Глубоковский район , п. Верхнеберезовский
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
Главные требования к панораме - масштаб должен соответствовать Вашей задумке , панорама должна радовать глаз и быть четкой и третье - если макет стационарный , то должна быть хорошо видна и макет на ее фоне , а если переносной макет , то и задник должен легко сниматься , ведь он часть макета.
Фото:
Железная Дорога в Миниатюре - График Выхода и обсуждение picture-2169.jpg [ 59.11 Кб | Просмотров: 1707 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение p-1692.jpg [ 41.73 Кб | Просмотров: 1707 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение p-1469.jpg [ 23.99 Кб | Просмотров: 1707 ]
Железная Дорога в Миниатюре - График Выхода и обсуждение p-1469.jpg [ 23.99 Кб | Просмотров: 1707 ]
28 окт 2014, 15:15
popov
Зарегистрирован: 26 авг 2014, 08:05 Сообщения: 119 Откуда: Казахстан ,ВКО , Глубоковский район , п. Верхнеберезовский
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
mishkaizpermi писал(а):
popov писал(а):
Кстати смотрел ваш план макета. Если все в одной плоскости , то мне лично не интересно. Какое то депо сортировочная и само в себе. Простора нет. Объема. А вот если вы это в разных плоскостях замутите , будет интересно. И еще , пространство , перспективу , продолжительность перегона делают скрытыми участками. Я имею ввиду тоннели , лесочки, горки.
А что мешает сделать/разнообразить весь макет? Подъемы-спуски, мосты, тоннели.... все в ваших руках, только начните - и все у вас получится. Понимаю, что мало рельс и другого материала, но ведь есть ИНТЕРНЕТ, а там есть ВСЕ или почти ВСЕ! Нужно только поискать.
Да нет Миша , у меня с этим все в порядке. Рельсового материала валом и подвижной состав есть. А главное места достаточно. На 26 странице я показывал свой подмакетник с панорамами. Их у меня две по обеим сторонам макета. Посмотрите и оцените идею расположения в комнате. У меня сейчас период накопления материала. Макет большой , а я люблю делать чтоб все было. Натура такая - есть , спать не буду , пока не сделаю. Пока надо еще деревья самому поделать , строения поклеить. Краску и колер прикупить разных цветов и идея превращения мухобойки в аэрограф меня заинтересовала. Опилок добыть , камешков. Вот тогда и взяться.
28 окт 2014, 15:42
mianol
Зарегистрирован: 27 фев 2012, 18:30 Сообщения: 116 Откуда: Санкт-Петербург
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
xronik писал(а):
mianol писал(а):
Это ваше заблуждение. Перепад высот на макете около 45-50 мм и уклон не превышает 3 - 3,5%.
5 см высота локов, а еще рельсы 5 мм плюс нижняя часть моста 1 см плюс просвет , итого в нормах указано не менее 8 см между рельсами на разных уровнях.
Верно. Только при прохождении одного пути над другим, а не в разных концах макета
xronik писал(а):
Fulcrum писал(а):
одного пути над бругим - это значит перепад высот 900 мм минимум.
Ну 900 мм наверное всё же опечатка, как и "бругим", а что касается раскладок из инструкций NOCH, то в Wintrack'е ни одна не сходится
xronik писал(а):
Fulcrum писал(а):
По поводу журнальных вагонов - не пойдут сами - придется динамические механизмы сцепок на них монтировать.
динамический механизм нужен для близкого сцепления вагонов с буферами - в поворотах вагоны приближаются, а здесь сцепки длинные так, что проблем с выдавливанием вагонов, нет и не будет, тк буфера не касаются друг друга.
Со сцепками проблем в данном случае быть не должно. Проблема в слишком большом выносе вагона, т.к. используются минимальные радиусы ( у PIKO - R1=360 мм)
28 окт 2014, 16:32
mishkaizpermi
Зарегистрирован: 28 июл 2014, 11:32 Сообщения: 3770 Откуда: СССР, Пермь
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
popov писал(а):
... Да нет Миша , у меня с этим все в порядке. Рельсового материала валом и подвижной состав есть. А главное места достаточно. На 26 странице я показывал свой подмакетник с панорамами. Их у меня две по обеим сторонам макета. Посмотрите и оцените идею расположения в комнате. У меня сейчас период накопления материала. Макет большой , а я люблю делать чтоб все было. Натура такая - есть , спать не буду , пока не сделаю. Пока надо еще деревья самому поделать , строения поклеить. Краску и колер прикупить разных цветов и идея превращения мухобойки в аэрограф меня заинтересовала. Опилок добыть , камешков. Вот тогда и взяться.
Ну я видел. Тоже задумываюсь о разнообразии... Вариант с макетом из журнала в одной плоскости обычно надоедает, хочется разнообразия: например внешние прямые участки пути (не станция со стрелками) поднять на 5-6 см со спусками-подъемами на радиусных рельсах (блин, еще один проект в голове, надо будет в Винтраке поколдовать на эту тему)
28 окт 2014, 17:39
vladimirzel
Зарегистрирован: 03 окт 2014, 21:22 Сообщения: 281 Откуда: москва
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
ВСЕМ ЗДРАВСТВУЙТЕ!! Долго думал в каком разделе писать,решил,что здесь можно!? Решил собрать модель стрелочного перевода,достал из заначки подмакетный переводчик стрелок. Фирма TILLIG Арт.86112 (НЕ РЕКЛАМА) Стал подключать---не работает.Выяснилось,что нужен переменный ток(от постоянного не работает).Просмотрев фото и обсуждения,не понял предлагаемый блок управления выдаёт постоянный и переменный ток? или только постоянный? Если блок выдаёт и так и так тогда некоторые вопросы отпадают.Если только переменный то как тогда работает лок?Если на постоянке, то как подключить переводчик?может кто то " на пальцах" объяснит как? В комплекте имеется переключатель приводов переводчиков стрелок от ПИКО и такой же включатель освещения. ЗАРАНЕЕ СПАСИБО!!
29 окт 2014, 00:37
DmitriyMir
Зарегистрирован: 24 сен 2014, 21:52 Сообщения: 2079 Откуда: Тверь
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
vladimirzel писал(а):
ВСЕМ ЗДРАВСТВУЙТЕ!! Долго думал в каком разделе писать,решил,что здесь можно!? Решил собрать модель стрелочного перевода,достал из заначки подмакетный переводчик стрелок. Фирма TILLIG Арт.86112 (НЕ РЕКЛАМА) Стал подключать---не работает.Выяснилось,что нужен переменный ток(от постоянного не работает).Просмотрев фото и обсуждения,не понял предлагаемый блок управления выдаёт постоянный и переменный ток? или только постоянный? Если блок выдаёт и так и так тогда некоторые вопросы отпадают.Если только переменный то как тогда работает лок?Если на постоянке, то как подключить переводчик?может кто то " на пальцах" объяснит как? В комплекте имеется переключатель приводов переводчиков стрелок от ПИКО и такой же включатель освещения. ЗАРАНЕЕ СПАСИБО!!
Блок патворка? Постоянный конечно. Локи-то аналоговые. Но этот блок исключительно для подвижного состава. А для освещения и всего остального будет отдельный трансформатор, - так писали. А какой именно - неизвестно. Но сдаётся, что переменный.
29 окт 2014, 00:56
mianol
Зарегистрирован: 27 фев 2012, 18:30 Сообщения: 116 Откуда: Санкт-Петербург
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
vladimirzel писал(а):
ВСЕМ ЗДРАВСТВУЙТЕ!! Долго думал в каком разделе писать,решил,что здесь можно!? Решил собрать модель стрелочного перевода,достал из заначки подмакетный переводчик стрелок. Фирма TILLIG Арт.86112 (НЕ РЕКЛАМА) Стал подключать---не работает.Выяснилось,что нужен переменный ток(от постоянного не работает).Просмотрев фото и обсуждения,не понял предлагаемый блок управления выдаёт постоянный и переменный ток? или только постоянный? Если блок выдаёт и так и так тогда некоторые вопросы отпадают.Если только переменный то как тогда работает лок?Если на постоянке, то как подключить переводчик?может кто то " на пальцах" объяснит как? В комплекте имеется переключатель приводов переводчиков стрелок от ПИКО и такой же включатель освещения. ЗАРАНЕЕ СПАСИБО!!

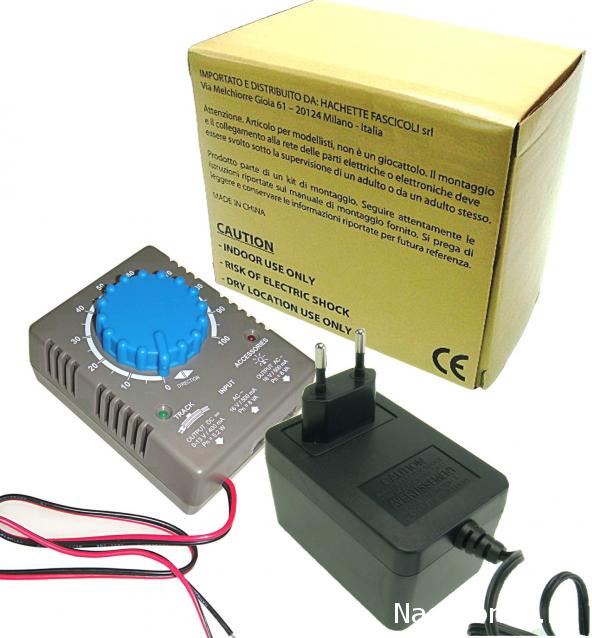

Ваш привод может управляться и постоянным током. Для этого нужно соединить жёлтый и розовый провода и привод будет переключаться изменением полярности напряжения. Внутри привода стоит обычный мотор постоянного тока и два диода. Что касается нашего блока питания, то он состоит из двух частей - блока управления, который выдаёт регулируемый постоянный ток, и адаптера на выходе которого 16 В переменного тока. Если у нас будет этот блок
Фото:
Железная Дорога в Миниатюре - График Выхода и обсуждение 465.jpg [ 48.7 Кб | Просмотров: 1488 ]
то в блоке управления имеется выход для аксессуаров. А что вы имели ввиду называя "переключатель приводов переводчиков стрелок от ПИКО и такой же включатель освещения"?
29 окт 2014, 03:26
popov
Зарегистрирован: 26 авг 2014, 08:05 Сообщения: 119 Откуда: Казахстан ,ВКО , Глубоковский район , п. Верхнеберезовский
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
mishkaizpermi писал(а):
popov писал(а):
... Да нет Миша , у меня с этим все в порядке. Рельсового материала валом и подвижной состав есть. А главное места достаточно. На 26 странице я показывал свой подмакетник с панорамами. Их у меня две по обеим сторонам макета. Посмотрите и оцените идею расположения в комнате. У меня сейчас период накопления материала. Макет большой , а я люблю делать чтоб все было. Натура такая - есть , спать не буду , пока не сделаю. Пока надо еще деревья самому поделать , строения поклеить. Краску и колер прикупить разных цветов и идея превращения мухобойки в аэрограф меня заинтересовала. Опилок добыть , камешков. Вот тогда и взяться.
Ну я видел. Тоже задумываюсь о разнообразии... Вариант с макетом из журнала в одной плоскости обычно надоедает, хочется разнообразия: например внешние прямые участки пути (не станция со стрелками) поднять на 5-6 см со спусками-подъемами на радиусных рельсах (блин, еще один проект в голове, надо будет в Винтраке поколдовать на эту тему)
Миша когда вы писали о Винтраке , вы имели ввиду программу моделирования проекта макета ? А нельзя ли ссылочку программы или в личку скиньте , пожалуйста. И еще проблемка. Гибкие рельсы существуют ? Где их взять ? Мне нужно два отрезка в местах соединения двух частей макета. Он же у меня подъёмный и при подъёме , расстыковка идет на излом. Причем я подогнал подмакетники точно и лишнего зазора нет чтобы в стороны развести.На правой стороне макета будет макет из журнальной серии , а на левой - мой большой. Вот и хотелось бы все воедино собрать. Кстати на журнальном макете меня удивило расположение станции - на кривой. Обычно станционные пути ровными делают. Да и платформа коротышка. Один вагон входит и все. А у меня по краям овала запланированы стрелки для перехода на большой макет. Придется менять чтото.
29 окт 2014, 05:44
vovan77
Зарегистрирован: 16 мар 2011, 11:26 Сообщения: 1365
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
рельсы гибкие не видел, но думается мне , что проще сделать маленький съемный участок на защелках крепящийся к макету.
29 окт 2014, 08:10
Ellli
Зарегистрирован: 25 мар 2012, 13:38 Сообщения: 591
Re: Железная Дорога в Миниатюре - График Выхода и обсуждение
Насчет, читают ли нас тут представители партворка, чтоб узнать настроения и пожелания. Оч похоже, что да. Вот сейчас вышел анонс спецвыпуска кукол - казак. А мы его дружно заказывали как раз на форуме . Уже оч много таких "совпадений" набралось. Имхо - мониторят нас. А че, это еще лучше, чем соцопрос (Правда кукл на фото безобразный, я прям разочарована... но тему то соблюли)
