Ответить на тему  [ Сообщений: 559 ]  На страницу Пред.  1 ... 23, 24, 25, 26, 27, 28  След.
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Автор Сообщение

Зарегистрирован: 09 сен 2014, 11:42
Сообщения: 289
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

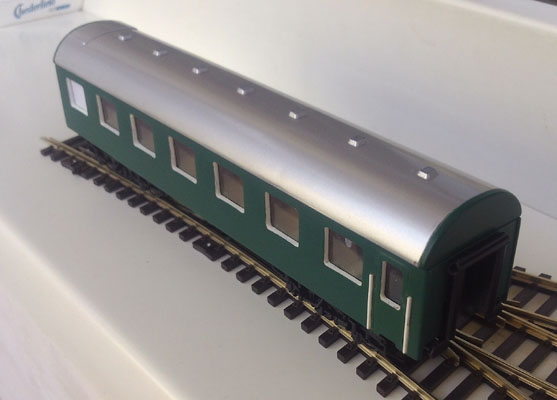

ещё один вагон "замучил"


Фото:
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути IMG_0417.JPG [ 22.21 Кб | Просмотров: 1673 ]
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути IMG_0422.JPG [ 22.97 Кб | Просмотров: 1673 ]
21 апр 2015, 21:10
Профиль

Зарегистрирован: 06 дек 2014, 12:16
Сообщения: 3
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Вот моя версия


Фото:
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути P_20150426_105424.jpg [ 28.79 Кб | Просмотров: 1583 ]
26 апр 2015, 12:20
Профиль

Зарегистрирован: 06 дек 2014, 12:16
Сообщения: 3
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Журнальный вагон.


Фото:
Комментарий к файлу: Моя версия
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути P_20150426_105506.jpg [ 28.86 Кб | Просмотров: 1583 ]
26 апр 2015, 12:39
Профиль

Зарегистрирован: 06 дек 2014, 12:16
Сообщения: 3
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Вот такая версия. Укороченная.


Фото:
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути 111.jpg [ 59.81 Кб | Просмотров: 1583 ]
28 апр 2015, 09:39
Профиль
Аватара пользователя

Зарегистрирован: 04 фев 2015, 16:30
Сообщения: 1087
Откуда: Лида, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Хе... чего уже только с беднягой не делали.... smile_08


04 май 2015, 16:39
Профиль
Аватара пользователя

Зарегистрирован: 24 сен 2014, 21:52
Сообщения: 2043
Откуда: Тверь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Molottora писал(а):
Хе... чего уже только с беднягой не делали.... smile_08


Бытовку пока не видел в огороде из него...


04 май 2015, 16:46
Профиль
Аватара пользователя

Зарегистрирован: 04 фев 2015, 16:30
Сообщения: 1087
Откуда: Лида, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Ну... вот хочу поделится наработкой по освещению салона в картинках, вдруг кому пригодится... :)
1.. нам понадобится две вещи это светодиодная лента 12В и диодный мост, чтоб преобразовать переменку в постоянку...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

собственно вот!!!...
2.. Далее я разделил ленту на четыре части, по 3 светодиода... ( чтоб на 2 вагона ), и приклеил самоклеющуюся светоотражающую плёнку к потолку вагона...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

3.. Впаеваем проводки между двумя кусочками, не забываем про + и -, да и провода лучше использовать мягкие, я брал от сломанной китайской машины на радиоуправлении...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

4.. Затем находим удобное место для приклеивания диодного моста...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

5.. Ну и спаиваем конструкцию с запасом, чтоб детали в случае ремонта можно было растянуть не повредив пайки...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

6.. Далее приклеиваем светодиодную ленту к крыше, и припаеваем проводки которые пойдут на телеги...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

7.. Собираем вагон... остались телеги, мне ничего не пришлось сверлить, т.к. в вагоне все нужные отверстия уже предусмотрены...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

8.. Зачищаем и лудим контакт телеги...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

9.. Прикрепляем дно вагона, продеём провода в отверстия, и припаеваем контакт телеги...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

10.. Одеваем телеги и вуаля, всё работает.... главное не замкнуть ничего и правильно развести кол пары, кол пары использовались с одним изолированием.... УДАЧИ!!!
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути

да и забыл, по наблюдению придётся ещё использовать резистор, так как свет яркий, на мой взгляд.... :)


24 сен 2015, 00:13
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1901
Откуда: Бобруйск, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Примерно я так себе и представлял (только ленту - сплошной, без разрезания). smile_01
Когда схема простая, без декодера, свет в вагоне днём и ночью горит одинаково! Как поступите:
будете зашторивать окна, как в детстве с фильмоскопом поступали или применять "дневные" и "ночные" вагоны?
С журнальными вагонами понятно, а если вагон фирменный (ЦМВ) и дорогой, их же по два надо?


24 сен 2015, 00:53
Профиль

Зарегистрирован: 20 янв 2012, 18:50
Сообщения: 418
Откуда: Екатеринбург
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Ural писал(а):
ещё один вагон "замучил"

Вопрос- со стороны платформы переходное суфле зачем?


24 сен 2015, 02:33
Профиль
Аватара пользователя

Зарегистрирован: 04 фев 2015, 16:30
Сообщения: 1087
Откуда: Лида, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Не знаю, пока не решил, как буду поступать со светом... Вчера ночью заменил в багажном лампочки на светодиоды, и вот в нем яркость получилась как надо, при дневном свете особо и не видно что свет в салоне включен, так что сегодня куплю резисторы, поставлю на пасс, ну займусь вторым вагоном, результат покажу... smile_23


Последний раз редактировалось Molottora 24 сен 2015, 08:40, всего редактировалось 1 раз.



24 сен 2015, 08:38
Профиль
Аватара пользователя

Зарегистрирован: 04 фев 2015, 16:30
Сообщения: 1087
Откуда: Лида, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
smile_03 два раза написал.... Упс...


24 сен 2015, 08:39
Профиль
Аватара пользователя

Зарегистрирован: 04 фев 2015, 16:30
Сообщения: 1087
Откуда: Лида, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Ну вот вроде все вагоны подсветил, впиднюрил по одному сопротивлению, но мало, надо ещё прибрать свет и в середине вагонов влупить диод, а то провал световой...
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
В реале смотрится естественней, но желтый пластик интерьера дает желтизну неприятную...


24 сен 2015, 22:36
Профиль

Зарегистрирован: 10 дек 2013, 23:07
Сообщения: 124
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Как по мне живенько))) если со стороны купе ... то самый раз.


24 сен 2015, 22:48
Профиль
Аватара пользователя

Зарегистрирован: 04 фев 2015, 16:30
Сообщения: 1087
Откуда: Лида, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Может ещё шторки замутить... ))) кстати из чего можно их сделать в домашних условиях?...


24 сен 2015, 23:28
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1901
Откуда: Бобруйск, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Molottora писал(а):
***
В реале смотрится естественней, но желтый пластик интерьера дает желтизну неприятную...
Взяли бы вы светодиоды голубого оттенка, переделаете? (Проще за окнами голубоватую плёнку поместить).
А вообще, коль вы ленту разрезали, лучше было применить разные диоды: тёплого, холодного или естественного белого свечения:
в вагонах обычно лампы разной светимости! (Проще за окнами плёнку разных оттенков разместить). Провал в освещении?
Оставьте - может где лампа перегорела (проще оттенить яркие окна той же прозрачной плёнкой, чтобы выровнять)!


Последний раз редактировалось Wunderbaum 25 сен 2015, 01:27, всего редактировалось 2 раз(а).



25 сен 2015, 01:13
Профиль
Аватара пользователя

Зарегистрирован: 03 фев 2015, 01:54
Сообщения: 1901
Откуда: Бобруйск, Беларусь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Molottora писал(а):
Может ещё шторки замутить... ))) кстати из чего можно их сделать в домашних условиях?...
Давай, подумаем вместе:
1. Шторки вообще трёх видов могут быть в зависимости от того, где натянута леска, ткань тюлевая или более плотная;
2. Из тряпичной ленточки с текстурой, из салфетки или чего подобного (тогда неприемлема цветная плёнка);
3. Дождаться прихода белого домика с балконом (там, где декор был), взять этот декор и размножить! smile_05


25 сен 2015, 01:20
Профиль
Аватара пользователя

Зарегистрирован: 28 июл 2014, 11:32
Сообщения: 2559
Откуда: СССР, Пермь
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
еще вариант: декодер в вагон (для управления светом)...
Питание с рельс, управление с ПУ цифрового (включение, выключение, свет ночной, свет дневной или вечерний...)


25 сен 2015, 09:06
Профиль
Аватара пользователя

Зарегистрирован: 08 окт 2014, 11:59
Сообщения: 1702
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
mishkaizpermi писал(а):
еще вариант: декодер в вагон (для управления светом)...
Питание с рельс, управление с ПУ цифрового (включение, выключение, свет ночной, свет дневной или вечерний...)

Если декодеры ставить и колдовать с электроникой на освещённость, у вас вагоны золотыми будут smile_23


25 сен 2015, 10:42
Профиль

Зарегистрирован: 10 дек 2013, 23:07
Сообщения: 124
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Не думаю что результат будет оправдывать затраты!


25 сен 2015, 11:01
Профиль

Зарегистрирован: 10 дек 2013, 23:07
Сообщения: 124
Сообщение Re: Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
Железная Дорога в Миниатюре №1 - Пассажирский вагон, участок прямого рельсового пути
в 120-м шторы нанесены декалью или тампованые... Самое интересное что у меня есть и немецкие вагоны спальные так там шторам и не пахнет. И наш спальник и немецкий модели одного года по каталогу и от одного производителя. Мож у немцев не принять шторы вешать?? Если так то и вам не надо.


25 сен 2015, 11:07
Профиль
