Соберите «Седов» - Сборка корпуса

Надеюсь, я Вас этим не оскорбил. Каждый, кто пишет нa форуме должен понимать, что пишет для всех, хотя и адресует свой пост конкретному участнику, и форум читают и те, кому фраза "учите матчасть" не говорит ни о чем. Если Вы знаете, в чем ошибается задающюий вопрос, ответьте на него с наставническим почтением. Не хотите научить - лучше промолчать. Найдутся те, кто сможет ответить. Так, как ответил коллега Eralex. Ему было не лень писать пост, прикладывать чертеж, объяснять мне ( и не только мне) прописные истины. Прошу всех прощения за оффтоп.

К вопросу о конапатке. Пока жду 8 номер, провожу эксперименты.
Сегодня были проведены опыты по изображению швов путем зачернения граней шпона двумя подвернувшимися вещами надыбаными в ближайшем канцелярском магазине.
1) восковый мелок. производство наше.
2) фломастер. производство Индия.

Чернил каждый кусочек по отдельности. Выводы... Хммм. А вот понравились оба.
Мелок после нескольких слоев дает ровное зачернение.
А вот с фломастером история интересная. Не знаю из какого Г делают в Индии эти фломастеры, но он не проникает в поры дерева. Может как фломастер оно и Д,
но как вариант для изображения швов очень даже не плох.
Надо бы показать на фото что получилось (пробники однако), но пока сегодня решал вопрос с 7 номером (произошла накладка в магазине) из головы вылетело купить к фотоаппарату батарейки. Если завтра успею - куплю и покажу что получилось из пробников.

Я так понял речь про мелок пастели? оба варианта интересны, (доступность, простота нанесения ...) но у каждого есть свои особенности, о которых не следует забывать. а именно: чернила маркера или фломастера легко растворяются спиртом или жидким неводным лаком, при этом проникают в дерево - я этот эффект использую для "состаривания", но если вы хотите чёткий шов, то фломастер придётся отложить. Тем более, что речь идёт о планках шпона сильно немасштабной величины, тут, конечно, больше подойдёт мелок пастели близкого по тону цвета. При покрытии лаком шов чуть потемнеет и останется чётким и ровным

Надеюсь, эксперимент проведен в полном объеме? Т.е. проверено, как в дальнейшем шлифуется палуба.

Так все оказалось даже лучше чем ожидал(сильно надеюсь на это).
За батарейками идти не надо (если от долгого лежания аккумулятор не сдох - то зарядится).
Вообщем завтра постараюсь выложить пробники для критики.
Сразу говорю - не финишное (без покрытия хотел маслом, даже было (льненое), но перерыл вроде все так и не нашел).
Шлифовку сделаю завтра перед съемкой.

Млин пока искал масло нашел кучу инструментов про которые уже забыл.
Вообщем к общей кучи добавились: стусло (модельное - люминьтевое), тиски от Проксона (а я то их искал долго и упорно, вот млин сунешь куда потом из головы выветривается). Найдено пара ножей от Excel c запасом лезвий, найдена пилка, миниатюрные плоскогубцы, кусачки, круглогубцы.
Может еще где поискать масло - глядишь еще чего нибудь найдется...

Ищите, ищите. Глядишь - и из станочного парка что-нибудь нароете

Не этого точно нет. Из всего электрического только бормашинка + дрель.
Да и не вижу пока необходимости. Вообщем проблемы буду решать по мере их поступления.

Доброго времени суток всем моделистам.
В этом разделе читал тему по имитации обшивки корпуса.
Вот нашел в одном магазине специальные пластины http://www.shipmodeling.ru/shop/categor ... duct/12797

Седов № 8

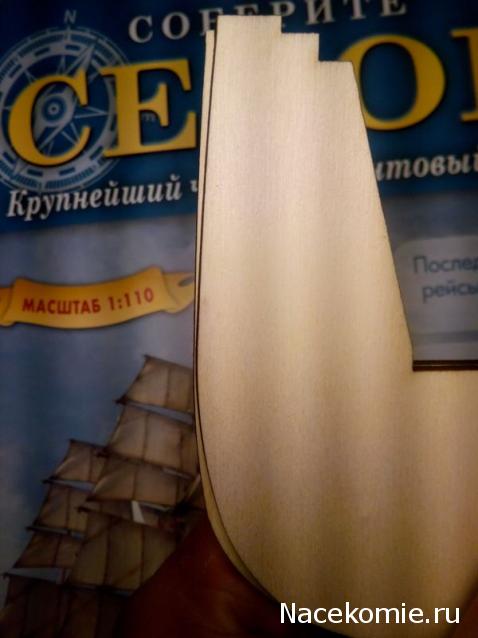

Ребят, в видео Михаил говорит о том что 10 шпангоут ( деталь №40) и 11 шпангоут (деталь №41) одинаковые. Мне попался журнал в котором есть незначительные отличия в шпангоутах, как в этом плане у вас?




То есть в целом немного торчат "бочкА", что касается высоты и внутренних размеров, всё норм.

И если это не брак то как определить какой шпангоут идет сначала а какой в конце?

Михаил невнимательно посмотрел. Шпангоуты конечно же должны различаться. Дело идет к корме, так что шпангоуты пойдут сейчас на уменьшение, разве не понятно, что сначала идет больший, потом меньший?)

gordey благодарю, примерно так же я и предполагал, хотел убедиться в отсутствии брака на всяких случай.

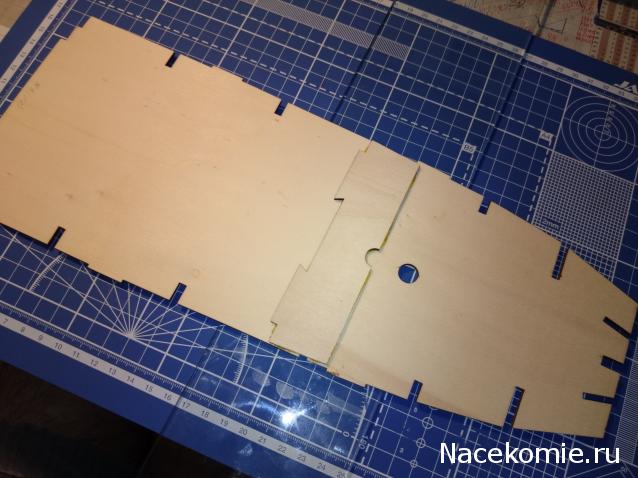

Ну уж, если на то идёт, - учить - так учить. Палуба не имеет изгибов. Она имеет погибь и седловатость(которую, видимо, изгибом обозвали)

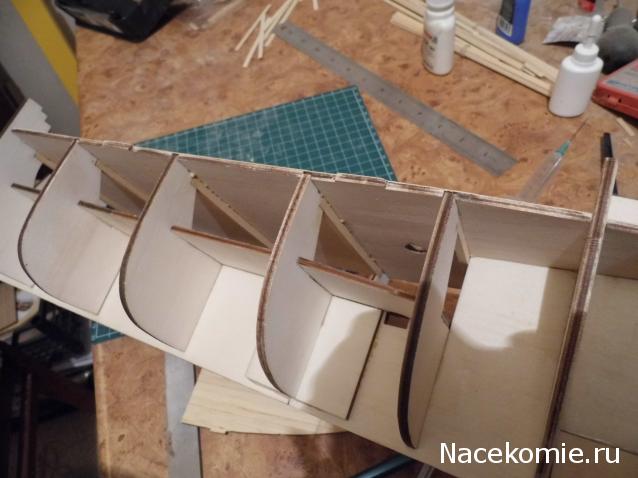

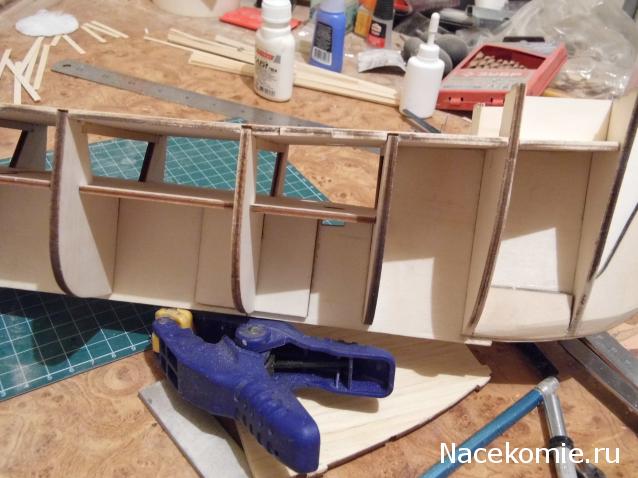

А конкретно, Имхо, палуба шкафута(эти обе её части) должна быть конечно, без этого излома на стыке. Иначе потом это будет смотреться чёрти-как. То есть, она должна иметь вполне плавный изгиб в месте соединения её двух деталей. Я с низу на этот стык приклеил кусок такой же фанерки мм 30 шириной по всему стыку деталей. Но, поскольку место соединения частей палубы приходится на плоскость шпангоута, а на него под палубой нужно приклеивать 4мм бимс, то я думаю на кницы этого шпангоута просто положить проставочки под мою эрзац-фанерку. (фанерка такая же, как и палубная - 3мм, то есть на кницы под неё останется подложить что-то в 1 мм. И тогда при приклеивании палубы она будет иметь погибь, заданную частью киля на шкафуте и бимсовыми кницами остальных шпангоутов. По-моему, всё складывается пока отлично...

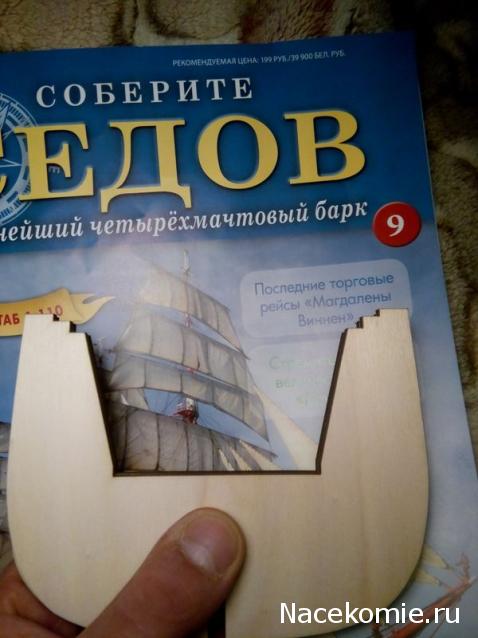

И, кстати, о последних 10ом и 11том шпангоутах. Они, в придачу, имеют ещё и разную высоту по кницам. Это хорошо видно, если их сложить вместе и одеть рядом на фанерку. То есть на юте к корме палуба тоже будет подниматься от миделя.

Alleks050... что то я вас не понял палуба должна быть прямой?

Не прямой, а с погибью. (прогнутой) Но без ломанного изгиба, как на фото из видео. Когда будете её приклеивать на штатные места, если прижмёте нормально ко всем точкам, то она сама должна принять нужную "прогнутость".

Ткните пальцем на каком-нибудь фото, что Вы называете "кницами". Погуглил про "кницы шпангоутов" - то, что я увидел по запросу, в журнале не видел.

P.S. Вроде сам понял. Книц, как таковых, у нас нет. Речь идет о вырезах в шпангоуте под бимсы и для стыковки с палубой. Так вроде?

Погибь действительно надо будет делать по Вашему рецепту, без излома. Вот только есть ли уверенность, что потом нигде это не аукнется? Все-таки отступление от изначально заложенной в модели конструкции (пусть и не очень правильной).

По идее так палуба и должна выглядеть на этой сборке. С гладким прогибом, без угла на стыке деталей. А усиленное место стыка приклеенными снизу пластинками только этому способствует и ничему не мешает.

всем привет!!! может кто палубу с нитками все же делает можно фото?

Вот, в ветке Баунти нашёл. viewtopic.php?f=76&t=7143&start=0
