Танк Т-34 - Электрика и проводка
Автор Сообщение

Зарегистрирован: 01 фев 2014, 10:27
Сообщения: 400
Откуда: Майкоп
Сообщение Re: Сборка модели Т 34-85 с переделками
Просто представьте такие жгуты проводов в реальном масштабе,и кому их придет в голову гнуть под 90 градусов,да еще и в танке. Если вы электрик,то понимаете как бывает трудно бороться с толстыми кАбелями smile_23.


10 мар 2014, 22:46
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
Weissewolf писал(а):
Просто представьте такие жгуты проводов в реальном масштабе,и кому их придет в голову гнуть под 90 градусов,да еще и в танке. Если вы электрик,то понимаете как бывает трудно бороться с толстыми кАбелями smile_23.

Это да! Когда то сам 95 квадратов вдоволь на себе перетаскал. Ладно, подумаю, чтобы исправить крайней левый, он только один уж очень хорош! Я даже изогнул один, тот который идет от радиостанции по центру (намучился с ним), но видать про левый забыл. На досуге исправлю его положение.


10 мар 2014, 22:52
Профиль

Зарегистрирован: 25 фев 2014, 19:45
Сообщения: 410
Откуда: Москва
Сообщение Re: Сборка модели Т 34-85 с переделками
Есть скрепки канцелярские с черной изоляцией сверху, может они подойдут для части проводки.


11 мар 2014, 00:33
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками

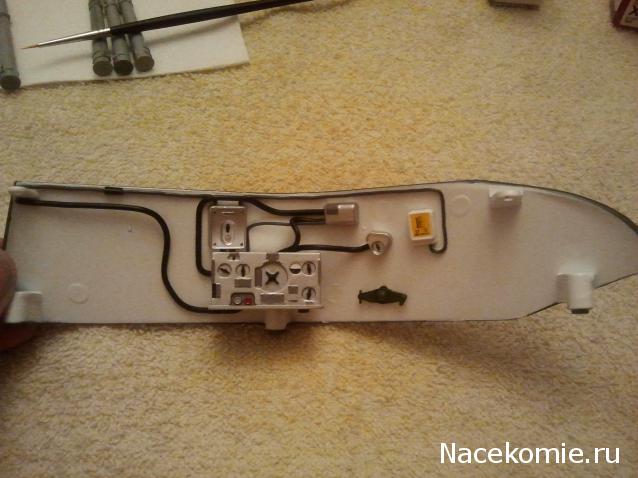

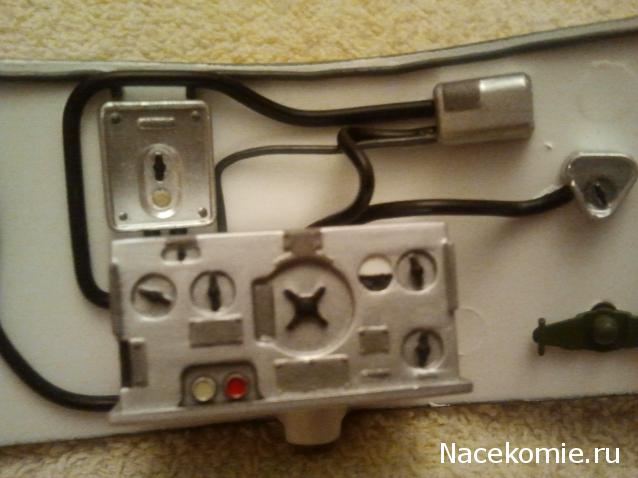

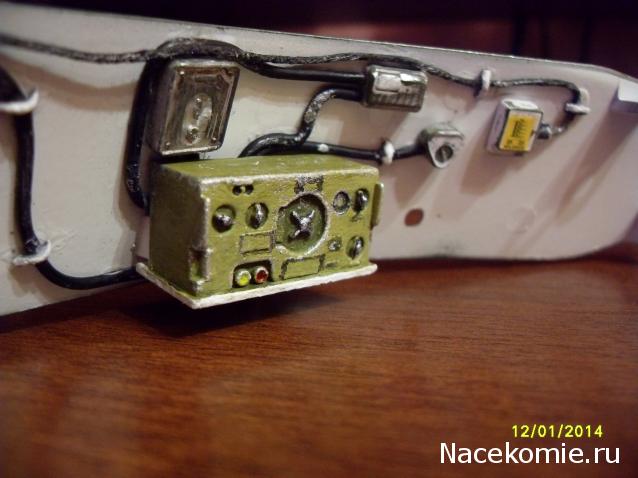

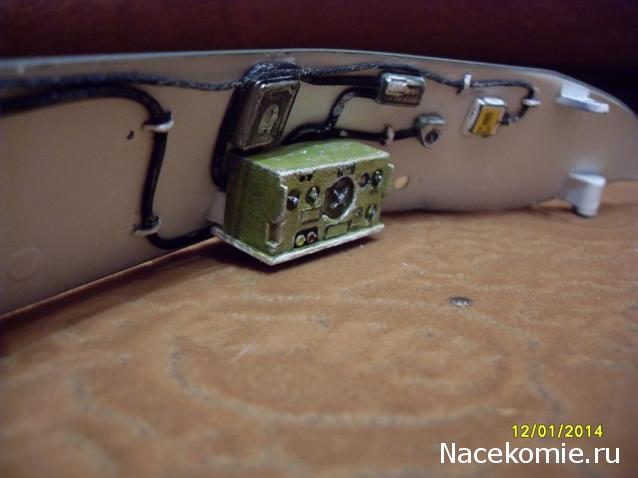

Как и обещал, выкладываю проводку с облагороженной рацией!
Теперь вопрос делать крепление проводки или нет!? Если делать, то может быть посоветуете из чего и как?

P.s. Фото как всегда не очень (бюджетный смартфон).


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 2014-03-14 03.07.52.jpg [ 43.57 Кб | Просмотров: 2083 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 2014-03-14 03.08.21.jpg [ 35.66 Кб | Просмотров: 2083 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 2014-03-14 03.08.42.jpg [ 35.72 Кб | Просмотров: 2083 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 2014-03-14 03.09.51.jpg [ 35.86 Кб | Просмотров: 2083 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 2014-03-14 03.10.15.jpg [ 41.79 Кб | Просмотров: 2083 ]
14 мар 2014, 12:21
Профиль

Зарегистрирован: 12 янв 2014, 15:43
Сообщения: 580
Откуда: СПб
Сообщение Re: Сборка модели Т 34-85 с переделками
Попробуйте серебристый скоч. Полоска 1мм шириной 3 мм длинной поверх проводки.


14 мар 2014, 12:38
Профиль

Зарегистрирован: 25 фев 2014, 19:45
Сообщения: 410
Откуда: Москва
Сообщение Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
Как и обещал, выкладываю проводку с облагороженной рацией!
Теперь вопрос делать крепление проводки или нет!? Если делать, то может быть посоветуете из чего и как?

P.s. Фото как всегда не очень (бюджетный смартфон).

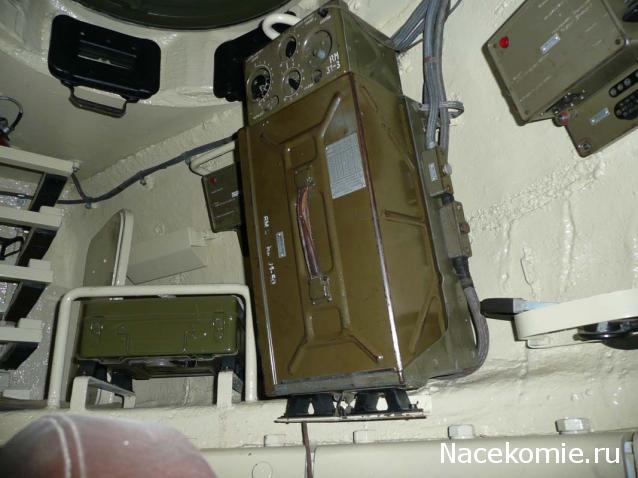

На мой взгляд, проводка слегка не правельно. Белая хрень с декалью (судя по декали) не имеет отношение к рации, это для подсвети и обогрева танкового телескопического шарнирного прицела ТШ-16. На фото кусочек этого блока видно с такими же надписями как на декали.


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка t_44_7.jpg [ 51.52 Кб | Просмотров: 2026 ]
16 мар 2014, 00:42
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
Mike735 писал(а):
GOSHA61 писал(а):
Как и обещал, выкладываю проводку с облагороженной рацией!
Теперь вопрос делать крепление проводки или нет!? Если делать, то может быть посоветуете из чего и как?

P.s. Фото как всегда не очень (бюджетный смартфон).


На мой взгляд, проводка слегка не правельно. Белая хрень с декалью (судя по декали) не имеет отношение к рации, это для подсвети и обогрева танкового телескопического шарнирного прицела ТШ-16. На фото кусочек этого блока видно с такими же надписями как на декали.

Согласен!
Спасибо за фото, на днях исправлю.


16 мар 2014, 18:12
Профиль

Зарегистрирован: 14 янв 2014, 15:19
Сообщения: 412
Сообщение Re: Сборка модели Т 34-85 с переделками
Я кажется радиостанцию зафаршмачил, теперь поздно что-то менять, пуст такая остается. Про белую хрень..., что там надо менять подскажите а то я в матчасти не силен.


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка SDC16477.JPG [ 37.42 Кб | Просмотров: 2128 ]
16 мар 2014, 19:39
Профиль

Зарегистрирован: 14 янв 2014, 15:19
Сообщения: 412
Сообщение Re: Сборка модели Т 34-85 с переделками
Аааааа...Семен Семеныч smile_07 понял, провод надо отрывать!


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка SDC16473.JPG [ 29.54 Кб | Просмотров: 2123 ]
16 мар 2014, 19:51
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
Аааааа...Семен Семеныч smile_07 понял, провод надо отрывать!

Да, его там недолжно быть!
Не подскажите из чего делали крепления проводки?


17 мар 2014, 08:48
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
ilya73 писал(а):
Попробуйте серебристый скоч. Полоска 1мм шириной 3 мм длинной поверх проводки.

Никогда ни сталкивался, и даже не видел его в продаже!
Не подскажите где или в каких магазинах он (серебристый скотч) продается?


17 мар 2014, 09:39
Профиль

Зарегистрирован: 14 янв 2014, 15:19
Сообщения: 412
Сообщение Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
MaksDr писал(а):
Аааааа...Семен Семеныч smile_07 понял, провод надо отрывать!

Да, его там недолжно быть!
Не подскажите из чего делали крепления проводки?

Добрый день. Я "ненужную проводку" скрутил из черной нитки промазанной ПВА, из остатка нарезал кусочки, сплющил и на супергель на места посадил, ну и естественно белым акрилом, правда мало креплений получилось, ни как у Weissewolfa (он классно переделывает), но дальше двигаться не стал...Вот как-то так.


17 мар 2014, 10:56
Профиль
Аватара пользователя

Зарегистрирован: 16 янв 2012, 23:52
Сообщения: 247
Откуда: Москва
Сообщение Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
ilya73 писал(а):
Попробуйте серебристый скоч. Полоска 1мм шириной 3 мм длинной поверх проводки.

Никогда ни сталкивался, и даже не видел его в продаже!
Не подскажите где или в каких магазинах он (серебристый скотч) продается?

Гоша, посмотри в стройматериалах, там точно есть.


17 мар 2014, 14:16
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
DimaStyi писал(а):
Гоша, посмотри в стройматериалах, там точно есть.

Спасибо, загляну! К счастью далеко бежать не придется, спустился с седьмого вышел во двор и твоему взору открывается строительный магазин!


17 мар 2014, 14:41
Профиль

Зарегистрирован: 14 янв 2014, 15:19
Сообщения: 412
Сообщение Re: Сборка модели Т 34-85 с переделками
Сегодня все-таки передербанил радиостанцию, если будут замечания соглашусь и учту на будущее, но снимать ее больше не стану smile_33 ((( GOSHA61 привет. Провод всетаки отрывать?


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка SDC16517.JPG [ 27.86 Кб | Просмотров: 1892 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка SDC16518.JPG [ 28.21 Кб | Просмотров: 1892 ]
17 мар 2014, 19:42
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
... GOSHA61 привет. Провод всетаки отрывать?

Привет! Радиостанция супер, намного лучше чем была. Сразу видно прибор рабочий, а не то что была... В старом исполнении она больше была похожей на радиостанцию которая лет 50 пролежала в болоте! )))
На счет провода, так я тут прикинул, посмотрел еще раз ист. фото и наконец-то обратил внимания на крышу нашей башни.
Белая коробочка на стенке, справа от радиостанции это распределительный щиток.
Если есть сейчас крыша под рукой, то возьми ее и обрати внимание, что на ней есть имитация фонаря, а черные полоски имитация проводки, так вот куда они идут?
А идут они как раз к нашей стенки, где находится радиостанция, значит питание приходит со стороны радиостанции!
И на счет радиостанции, как мы знаем она питается от блока питания, а блок питания берет напряжения от батареи, но он же берет ее не на прямую от нее, а с гл. Эл. щита, который находится возле водителя! Провода эти проходят как раз токи через эту беленькую нашу коробочку (распределительный щиток).
Так вот у меня вопрос где эти провода и по чему не правильно? Помоему все верно!

P.a. Проводку убирать не буду, только поменяю положение подходящего провода, сделаю как у тебя. Там где он сейчас у меня находиться должны быть тумблера.


17 мар 2014, 21:10
Профиль

Зарегистрирован: 25 фев 2014, 19:45
Сообщения: 410
Откуда: Москва
Сообщение Re: Сборка модели Т 34-85 с переделками

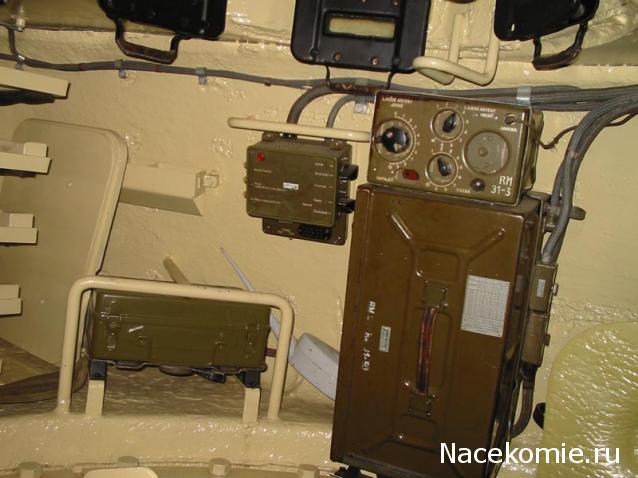

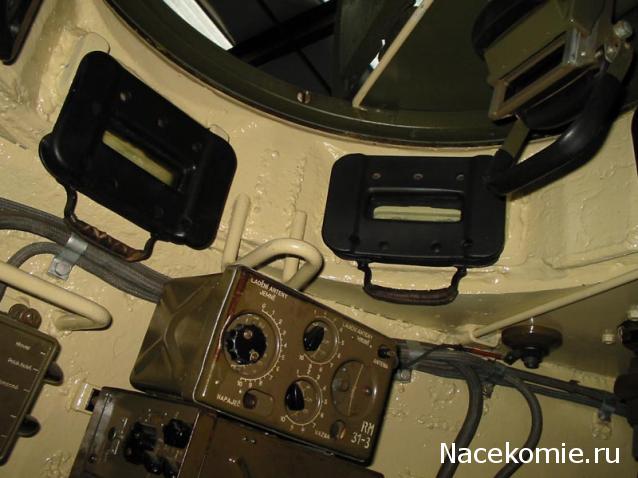

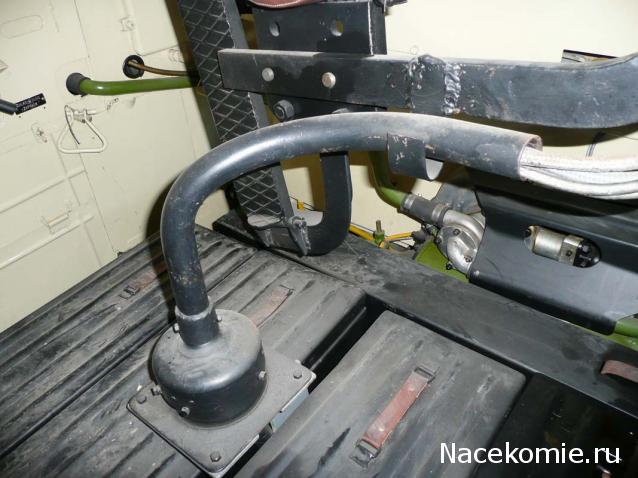

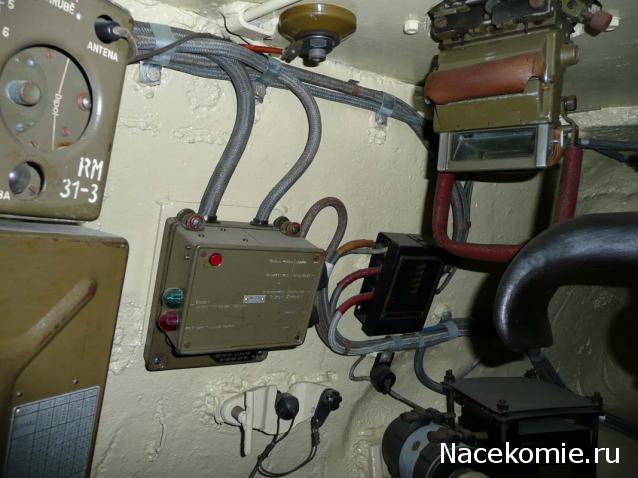

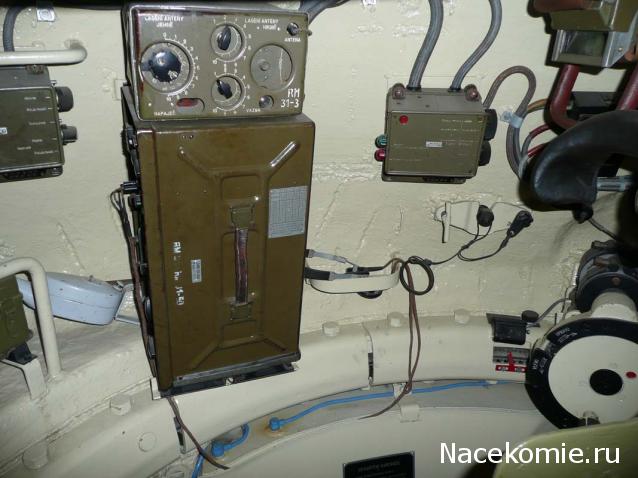

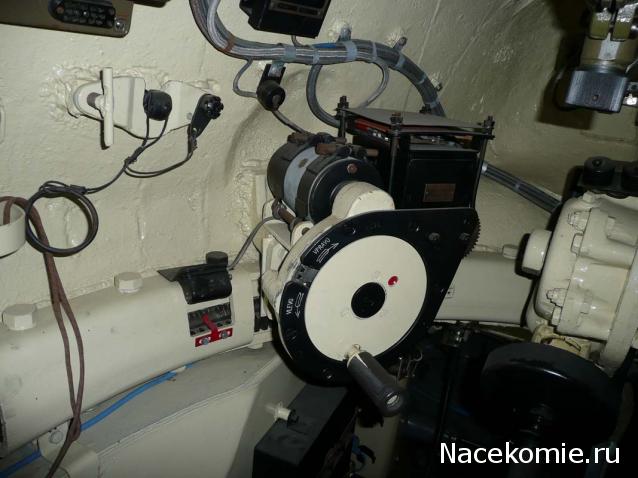

Несколько не так, наша белая коробка на фото черная, вот как идет проводка


Фото:
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 001.jpg [ 43.63 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 002.jpg [ 44.76 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 003.jpg [ 44.85 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 004.jpg [ 46.83 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 005.jpg [ 46.32 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 006.jpg [ 48.2 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 007.jpg [ 44.13 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 008.jpg [ 55.5 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 009.jpg [ 32.21 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 010.jpg [ 41.78 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 011.jpg [ 46.3 Кб | Просмотров: 1846 ]
Танк Т-34 - Электрика и проводка
Танк Т-34 - Электрика и проводка 012.jpg [ 48.75 Кб | Просмотров: 1846 ]
17 мар 2014, 22:12
Профиль

Зарегистрирован: 14 янв 2014, 15:19
Сообщения: 412
Сообщение Re: Сборка модели Т 34-85 с переделками
Огромное спасибо GOSHA61! Значит если я правильно понял от распр.щита нужно отвести второй провод и тянуть их до соединения с двумя на крыше башни, а с другой стороны щитка судя по фото Zandera (спасибо за это) отходят три наверное провода, Все правильно или нет? Эх, ну и электрик из меня smile_31


17 мар 2014, 22:48
Профиль
Аватара пользователя

Зарегистрирован: 14 мар 2014, 09:13
Сообщения: 22
Откуда: Санкт-Петербург
Сообщение Re: Сборка модели Т 34-85 с переделками
Танк Т-34 - Электрика и проводка


18 мар 2014, 05:46
Профиль
Аватара пользователя

Зарегистрирован: 04 мар 2013, 20:24
Сообщения: 2231
Откуда: Ростов-на-Дону
Сообщение Re: Сборка модели Т 34-85 с переделками
Mike735 писал(а):
Несколько не так, наша белая коробка на фото черная, вот как идет проводка

Спасибо за фото!
Но только, что несколько не так?
Из черной коробки (у нас белая) выходит провод, который идет по грани крыши и стенки (как и у нас) и выходит на освещение танка (фонарь на потолке), все верно!
То что рация другая это понятно, но также на фото видно, что рация питается проводами именно из этой коробки, она является распределительным щитом. А к этой коробке (распределительный щит) подходят провода с Гл. эл. щита, который находиться у механика, но также и с этой коробки уходят другие провода, которые идут на механизм поворота башни, на прицел и пушку, и тоже все верно!
Где не точность?


18 мар 2014, 08:42
Профиль
