Танк Т-34 - Сборка силового агрегата

Спасибо Виталя!
Но на счет скульптора, да еще и при рожденного, это ты наверное погорячился! Совсем наоборот.
Если с серьезной стороны подойти к этому насосу, то можно заметить ряд огрехов и очень существенных. Сам он сделан изумительно, я даже от себя это не ожидал, а вот штуцера подвода и отвода масла сильно условны. Нет конечно они в целом верны, и расположение и толщина и характерный наклон, но все же отсутствует грани головки болтов, и ряд других признаков.
Что касается фильтра так на нем абсолютно верна лишь одна сторона. Та сторона куда подходят шланги подключения верна лишь условно.
Что касается крепления его к движку, так это вообще моя личная разработка, так как его крепления найти нигде не смог. Нашел лишь подтверждения, что он крепится к двум пластинам отлитым за долго до его разработки на корпусе двигателя. Сам фильтр крепился с помощью двух мет. хомутов ( которые я сделал, на корпусе фильтра), к опорам которые крепятся к отлитым пластинам на корпусе двигателя.
Так что как видишь условности есть, некоторые очень серьезны. Но я сильно на это акцент не делал, так как его ну просто абсолютно не будет видно!!!

Что касается зарубежных моделистов! Так ты знаешь, сам был в шоке, что его вообще ни кто не делает - абсолютно!!! И самое странное, что даже не замечают этого. Я конечно сделал послевоенный образец - его подавно не делал, никто и делать никогда не будет. Но до этого КИМАФа был ранний масляный насос, и не сделать его! Хотя многие моделист намерено режут перегородку моторного отсека для того, что бы можно было изнутри продемонстрировать двигатель! Странно...

Доброго дня! Не стал всю ветку просматривать на предмет опровержения данного утверждения, так что если я повторю кого-то, то пардон муа!
Всё верно, алюминий окисляется и очень активно! Проведите гвоздём по алюминиевой кастрюле, оставив царапину и "оголив" чистый металл... и будьте уверены, что за время в мельчайшие доли секунды после "оголения" металла, он снова покроется оксидной плёнкой! ))) Свойство у него такое. Вот поэтому алюминий и применяется в предметах общепита - он не "ржавеет" в общепринятом понимании, он уже живёт "поржавевшим". Всегда и везде, где имеет контакт с кислородом и влагой.
Не нуждается он в покраске в антикоррозийных целях.
Как-то так! Надеюсь инфа будет полезна.

Совершенно верно!!! Вот поэтому, проанализировав такие вещи, мы и решили оставить крышки не загрунтованными под кирпичный цвет. Нет в этом необходимости! Спасибо!

Приветствую Игорь!!!
Так эти моделисты и делали движок, в особенности его видимую часть, на обозрение! Такой дотошности у них небыло, такой как у тебя! Я уверен на все сто, что ты первый кто взялся за данные переделки!
Так...а теперь по порядку Игорь.
Крепления сделаны из жестянки?
Интересна также торцевая часть фильтра...Блестит хорошо! Обтекаемость у нее отличная, как будто литая, заводская!!! Теперь давай колись как делал!!!

Привет друг мой!
Ну тогда колюсь. Только не пугайся, но все действительно сделано из подручный материалов за исключением Тамиевской двухкомпонентной шпатлевки, которую к стати можно заменить.
Первое что сделал так это из остатков литника от комплекта Трампа (конкретно из одного цилиндра гасителя отката пушки) вырезал подходящий цилиндр. Кстати тоже можно заменить корпусом шариковой ручки, главное что бы была гладкая без граней и подходила по размеру. Размер делал на глаз, равнялся на схему из книжки.
Второе замазал одну сторону шпатлевкой, тем самым придал ее полуокружность, и зачистил шкуркой. В заключении работы с фильтром нашел подходящие литники и сделал штуцера, ну правда одного не смог найти, так что пришлось воспользоваться изоляцией провода, из не выполнен штуцер выхода масла из фильтра. Вот и весь фильтр!
Дальше крепления и хомуты. Все что блестит - это обычная фольга из под пачки сигарет, сложенная в несколько раз и проклеена обычным клеем для бумаг. Ей сделал торцевую крышку со стороны штуцеров и хомуты к креплениям.
Сами крепления, так это остатки литников от трампа, выгнутые под нужную форму и приклеены к фильтру с одной стороны и с другой к куску пластиковой скидочкой карты (не помню какого магазина). Вот и все!
Ну возможно я погорячился по поводу подручных материалов!? Возможно они для меня подручные!? Не у всех же есть остатки литников от любых моделей, но и честно говоря я на них обратил в последнею очередь свое внимание. Изначально крепления к двигателю хотел сделать из той же скидочкой карты, вырезав ее с одной стороны так, что бы она эта получившиеся пластина огибала фильтр, а с другой стороны крепилась к двигателю.
Как видишь все очень просто, больше думал как это сделать!

Вот спасибо друг!!! гениальнои просто!!!
А отверстия в хомутах, где они затягиваются, ты как в фольге сделал, или это какая нибудь имитация???!!!

Имитация конечно! Нашел самый маленький и тонкий литник, отрезал его и приклеил с одной стороны, это имитирует крепления затяжки. А все остальное сложенная фольга.

Ну что...замечательная имитация!!! Спасибо тебе за подсказку!! Игорь. Утебя помоему есть также Трамповский стартер? На нем такие крепления симитированы, или как у Иглла просто голые хомуты?

У Трампа на стартере Виталя это все с эмитировано, худо бедно но они там есть! В этом плюс трампа...

Везет же людям

Да ладно! Их там сделать пять минут.

Фольгу Игорек небось от своей пачки Честера стырил???!!!

Конечно от него. От Честера - родимого, от него дорогого. Мы с ним и в горе и в радости уже так лет 10, наверное! Никогда меня родной не подводил!!!
И сейчас выручает...

Воооот...и от такой вредненькой привычки можно пользу извлечь!!!

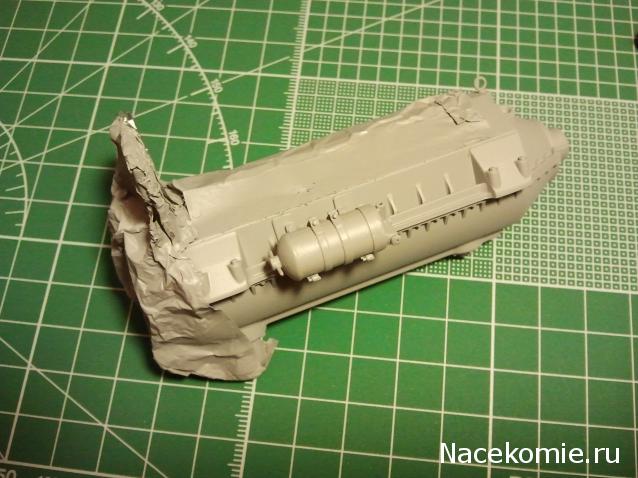

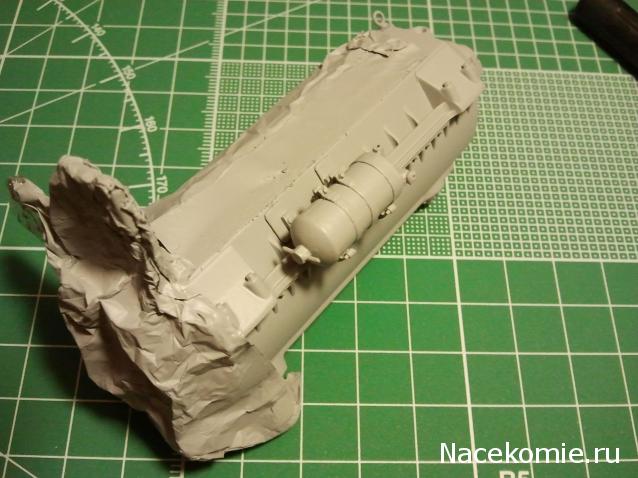

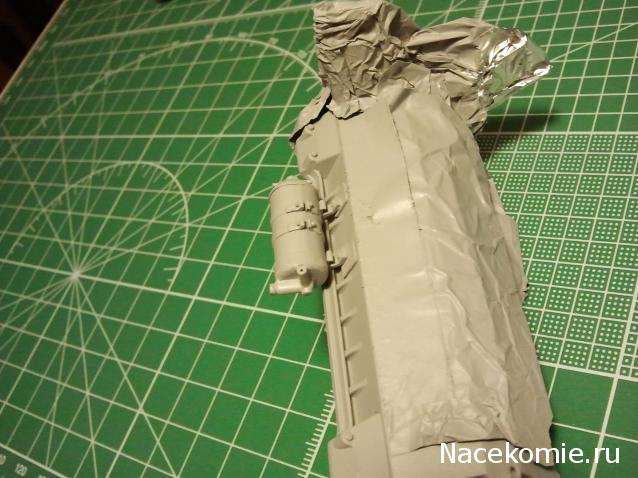

Вот зацените эту сборную солянку (масляный фильтр) в однотонном цвете, а точнее загрунтованную.
Парочку фото выложу. По мне так вполне и даже не отличишь от Трамповскоей детали... Если бы выложил сразу же загрунтованный фильтр, то сам бы не поверил, что это самодел, а не деталь из набора от Трампа.

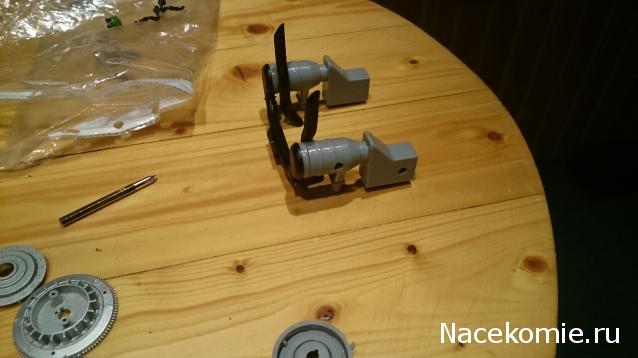

Подскажите , воздухоочиститель только круглая часть, а квадратная подставка или полностью все ?
Круглая - черный цвет, а квадратную в какой окрасить ?

Квадратная, это постамент. Я красил в белый

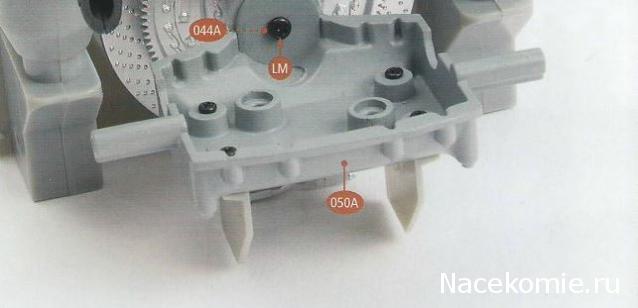

разобрался, это бункер воздухоочистителя, покрасил как и весь низ двигательного отсека в зеленый. У Вас опоры под коробкой передачь неправельно прикручены.

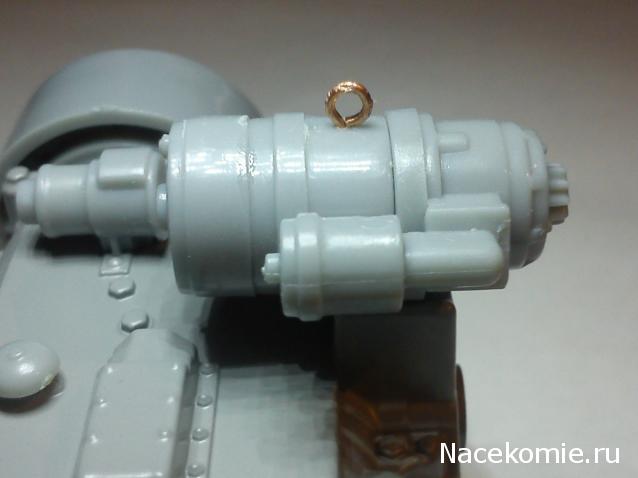

Народ,как со стороны смотрится рым-болт стартера нужно что либо исправить?толщина там например.

Спасибо за подсказку. Исправлю.
