Танк Т-34 - Сборка модели с переделками

Да я как то не фоткал! А сейчас на работе, под рукой его нет!
Но попробую объяснить на словах, может быть кто то потом к моим словам прикрепит фото.
Самая главное отличие, это то что он продолговатый слегка вытянутый, и где на всех других перископах стекло у него два глазка, как у наводчика, сам чуть тоньше, ручка другая, и сам по форме отличается.[/quote]


Все так же как и на других перископах, только глазки- стекло и вогнутая деталь на ними это резиновая накладка, чтоб лоб не разбить. Она черная.

Спасибо!
А над вогнутой резиновой накладкой, не может быть стекла?
Там просто точно такое же углубление, как на других перископах под стекло.

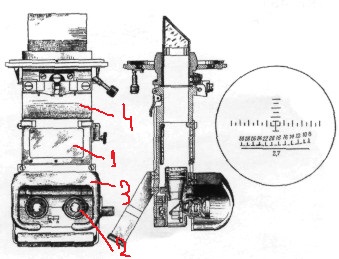

я так понимаю это перископический прибор ТПК-1.
1- смотровое стекло такое же как и на Мк-4 (приборы которых два на нашем танке)
2 - бинокль (обрезинка окляров - соответсвенно черные)
3 - обрезинка бинокля(что бы лоб не расшибить тоже получается черная.)
4 - я так понимаю это налобник,хотя может это просто корпус...фото я не нашел.
Корпус цветом такой же как и Мк-4,ручка я полагаю тоже.

кстати,по моему, такой перископический прибор начали ставить на танки уже послевоенного периода - еще один камень в огород Eaglemoss'а.

В поворотном основании командирского люка до 1960 г. устанавливался перископический смотровой прибор МК-4, вместо которого затем стал использоваться смотровой прибор ТПК-1 или ТПКУ-2Б165. Над рабочими местами заряжающего и наводчика в крыше башни устанавливалось по одному поворотному перископическому прибору МК-4. http://topwar.ru/25072-modernizirovanny ... 960-g.html

или вот такой - суть та же.

Не совсем удачный ракурс конечно, но представление о покраске даёт. Так что спокойно красте его как и остальные перископы в такой е цвет.

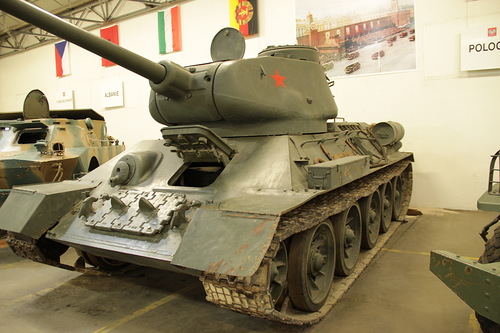

Кстати, это Т 34/85 из америкосовского Военного Музея Ветеранов(Military Veterans Museum), м.б. она бралась за основу нашей?
http://g503.com/forums/viewtopic.php?f=82&t=160725


Этих камней уже много скопилось, и чуствую не за горами главный валун-катки типа "морская звезда".

Привет GOSHA61!!! Спасибо за подсказку и схемку! Действительно проводов много, попробую исправить. Проводку только на орудии делал а больше никуда не лезу, ждать буду. Перископы отлично у тебя получаются, аккуратная работа, я думаю будеш не против если возьму за образец покраску этих деталей?

Привет!
Да только за!
Ты командирский раскрась, а я потом у тебя его срисую!

MaksDr, да и смотри, проводка идет не по орудию а по крыше танка и спускается к орудию, а у тебя пушка перемотана проводами!
Делай основной жгут на крыши, а от него спускай на потребители пушки.

Я не знаю почему издатель сделал катки "морская звезда" ведь в музее Саймюра танк именно с нормальными катками стоит, очень обидно.

Это только остается принять как должное! Я лично не вижу смысла покупать, где ни будь другие (правильные) катки. Есть риск того, что они не подойдут и придется переделывать всю ходовую, а это при массе более 7 кг. не практично.

Это точно известно, на сайте где копия музейного качества фото с нормальными катками

На видео кажется корпус пластикового танка, типа Трампера, а башня наша стоит (видно корпус не был готов).

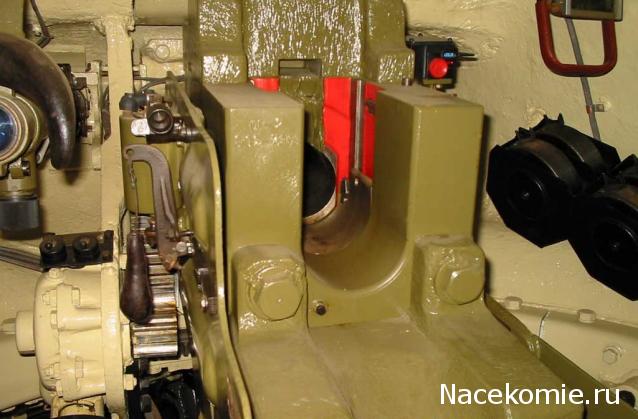

Ну вот блин, придется еще для прицела самому крепление делать То что выдано нам, никуда не годится, рычаг спуска даже не умещается из за лишней детали на телескопе. Реально ведь он к крыше башни крепился, был приподнят, да и от орудия дистанция больше.

Если прицел крепить к крыше - придётся пожертвовать её (крыши) открыванием
Сам думаю над этой проблемой...

А я изначально решил "заварить" крышу башни.

В соседней ветке египетские самоходки. Можно сделать 34ку египетскую или сирийскую. Катки звезда, радиостанция, перископы -все подходит. А можно и САУ замутить. Было бы ваще супер.

GOSHA61 забыл узнать, стекло перископа иммитировано чем?

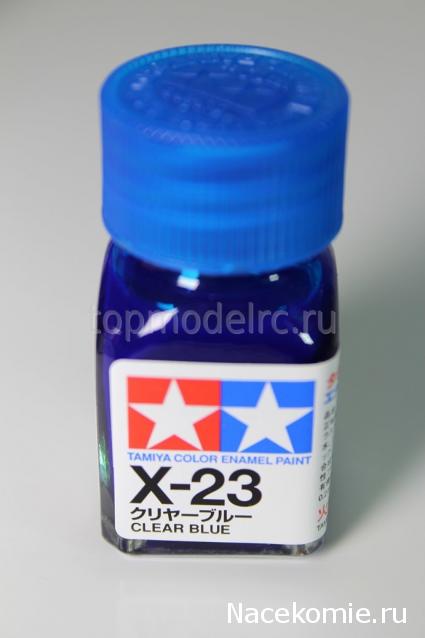

Tamiya X-23 (емаль) "Прозрачно-синяя".
