Если правильно понимаю то это релюшка для приведения в действие механизма поворота??? и от нее два провода, один значит идет на смотровой прибор командира, от куда он может управлять башней?????? Вот только фоток я с такой штукой не видел что-бы провода посмотреть. А стопорный ключ у нас есть, но без ручки только

Нее, Виталя!
Это на старом электроприводе была такая релюшка, на новом который управляется от командирского перископа такой реле нет!

P.s. Смотри мое предыдущее сообщение

Так что-же, выходит что этих силовых проводов не должно быть у нас? Остается только один, на эл.щиток?

Нет, они быть должны, только проходить должны не по верху двигателя, а сзади него, то есть спрятаны от глаз! Это конечно если брать новый танк, но если уже потертый и побитый в боях, так провода могли находиться в любом месте где их тот же механик после поломки установит!

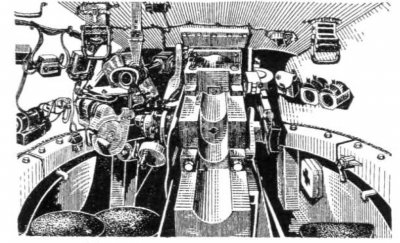

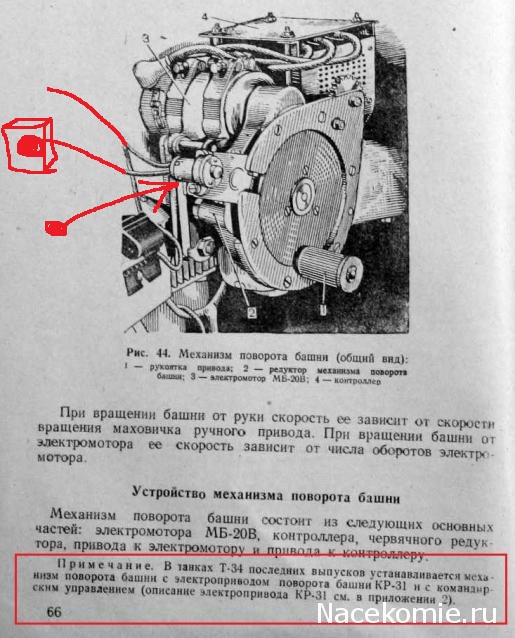

И крепление у нас контролера к кронштейну, свидетельствует о том что у нас именно контроллер КР-31, то есть нового образца!
контроллер нового образца выглядел в виде кубика установленного на кронштейн. а старого больше напоминал полу овал подвешенный на крепления и скрепленный растяжками!

Зачем тогда не пойму от старого механизма сняли релюшку??? Игорь а это тоже нового образца?

Получается, что здесь больше нового чем старого, а так мне кажется, что это уже сборная солянки!

Характерное отличие есть еще одно!

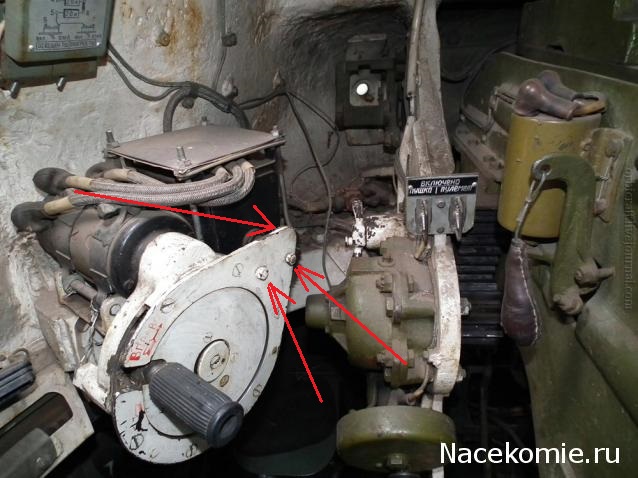

Обрати внимание, на шестеренку и на крепления шестеренок, оно заметно по болтам!

Только что проглядел модернизированный Т-34-85 образца 1960 г. и фото со схемами сходятся с нашим механизмом, также с силовыми проводами сверху, да и шестерни с креплениями ты правильно указал...Выходит сборная конструкция... Оставляю так как есть...Ээх...дятел...забыл кнопку включения освещения угломера слепить ((( надо исправить.

Да! Вероятно двигатель сгорел, и на его место был установлен двигатель от старого механизма!!
А так на фото механизм нового образца с новым контроллером, только движок от старого!

Да, все верно,движки часто горят, собрали как говорится "из двух один"

Вот наконец токи, это реле и отыскалась!!!
За это благодарим не меня, а нашего союзника и коллегу RedTwo!
Ему за это огромное, просто ОГРОМНОЕ человеческое спасибо!

Спасибо дружище!!!

Ууууух-ты!!! Спасибо Товарищ! Ну Игорь, мы всетаки практически на 85% угадали...(((

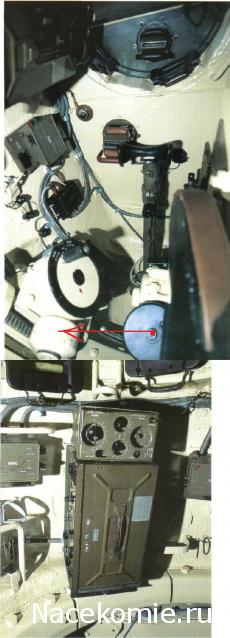

Выручил Коллега нас!!! Да, чтобы его увидеть на фотках, надо фотоаппарат внизу под башней держать!

Это да! Предполагали, путем логических операций, с применением дедуктивного метода, и практически угадали!

Ууууух-ты!!! Спасибо Товарищ! Ну Игорь, мы всетаки практически на 85% угадали...((([/quote]
Это да! Предполагали, путем логических операций, с применением дедуктивного метода, и практически угадали! [/quote]

А главное как это происходило...(((( И на тебе!, дедукция с логикой не подвели!

Это конечно да, много мы извилин нашего мозга потревожили!
Только я так и не могу понять, как он нажимал на курок??
Это же электромагнитное реле, оно состоит из цилиндр (катушка), и якоря (вал), процесс его работы заключается в том, что якорь выходит из цилиндра при подачи напряжения и обратно заходит при его отсутствии! Его расположение противоречит этому правилу.
Тогда как он умудрялся нажимать на курок??? Что-то я не пойму!

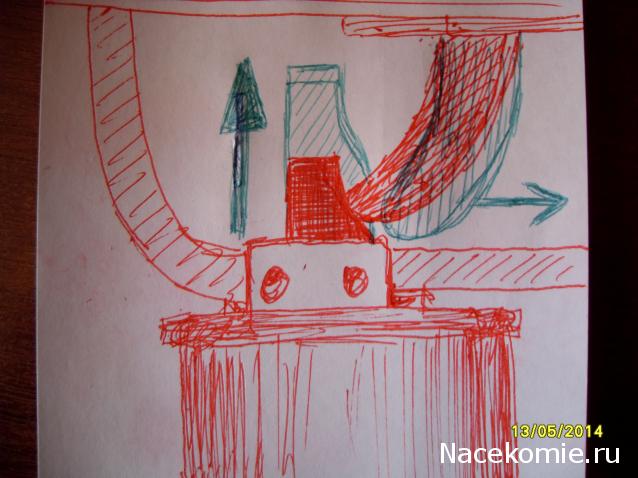

Могу только предположить.....примерно так...Конечно спусковой крючек не такой как рисовал да и ход стержня вала более пологий. Игорек, не суди строго

И всетаки эта фотка верной оказалась...

Скорее всего по схеме, которую наглядно изобразил Region13
На верхнем фото точно как на схеме Region13, там спусковой крючок заменен на специальную пластинку, а на нижнем фото якорь может двигаться вниз нажимая на спусковой крючок.

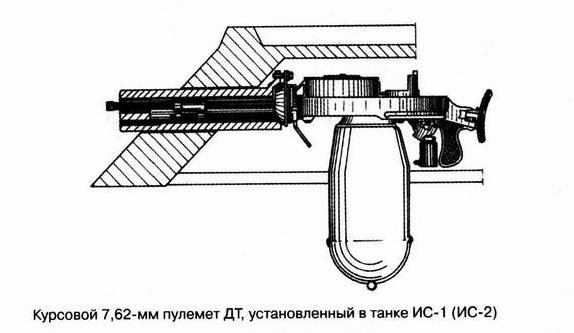

Отыскал ещё одну схемку курсового пулемёта Т-43, там судя по расположению тягового реле, якорь "тянет" за спусковой крючок.

А к вопросу о контроллерах и электродвигателях,я думаю стоит оставить как есть. Я, к сожалению, нигде не нашёл схему командирского целеуказания в Т 34/85.

Region13 классная фотка, ещё нигде не попадаласьь Т-34/85 с ДТ в башне, не подскажете откуда взяли?

Приветствую!!! Спасибо за пояснения На счет фотки...Действительно такая одна попадалась. Скачивал давно, еще в начале постройки, набирал в поиске тупо про танк (тогда все подряд качал для информации), кто знал что она так пригодится, а недавно для Игоря(тоже интересовался) искал и прикинь не мог найти вообще, вот такая фигня!

Характерное отличие есть еще одно!

Обрати внимание, на шестеренку и на крепления шестеренок, оно заметно по болтам![/quote]

Игорь, обрати внимание на фото...Под поворотным механизмом находится некая деталь? У нас конечно в комплекте ее нет, но что это? Пытался поискать да никак не получается...Твоя версия???
