Танк Т-34 - Сборка ходовой части

Ну колпаки-то Игорь хотя-бы отдельно от катков крепятся или слитые??? Это я к тому, чтобы сверлить без ущерба....и вообще, я же не видел воочию катки от Трампа вблизи, неприклеянными , что гадаю тут???

Колпаки отдельно от катков!
Ладно, Виталя, действительно, что гадаем то! Завтра с фоткаю - я же в отпуске!!!
Там то есть сквозное отверстие, но оно внутри без втулки, то есть пустое, но в общем что бы долго не объяснять завтра покажу!

Отпуск, замечательное время!!!
Ну сфоткай Игорь, посмотреть хочу!

Виталя, смотри!

Лицевая сторона, по центру одевается колпак.




Тыльная сторона, одевается на балансир.






Каток разделен на пополам.

Обратная сторона лицевой стороны.





Обратная сторона тыльной стороны.





Сторона крепления балансира.






Вот две половины вместе...






Теперь понял, что твои катки лучше!?
На Трампах нужно еще втулки вставлять, так как они внутри получаются пустотелые!

Все Игорь, спасибо за фото, дошло до меня!!!
А ведь и посылочные катки собираются по той-же схеме... один в один Игорь ! ( две половинки с таким-же пазом и штифтом). Отличие только вот в этой пустоте.
Тулку можно скатать из тонкой бумаги пропитанной ПВА , до нужного диаметра. Через два дня они из бумажки в пластик превращаются!!! Уж этим способом я для ППШ этих трубочек-втулочек накатал досыта

Привет друзья! В штатной комплектации у трампа не нужно никакие фтулки/трубочки вставлять. У трампа балансиры идут полые , в них вставляется и приклеивается фиксирующая "шайба" и все крутится нормально, а вот какие балансиры будут у Игла -не известно

Привет Олег!
У Трампа катки ведь просто на клей сажаются ? То есть намертво все закреплено ?
Если да, то Игорю наверное втулки полюбому делать нужно, так как танк на ход поставить хочется...Иглл впринципе заявку сделал на ходовую машину . Но всеже надо ждать балансиры, они все расставят по местам!

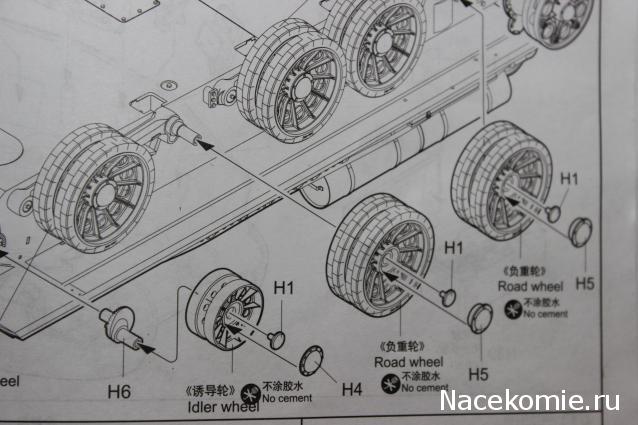

Виталь привет! Нет, колеса на клей вобще не сажаются. Каток в сборе (из двух половин с резиной) надевается на балансир, затем в балансир вклеивается деталь Н1, тем самым она удерживает каток от соскакивания с балансира,но при этом каток свободно вращается на оси балансира, ну а затем непосредственно к катку приклеивается "крепление к ступицы" деталь Н4/Н5. Так же ось балансира (ближе к корпусу танка) имеет утолщение, на которое отлично садится каток, тем самым он (каток) на оси сидит и вращается ровно, не люфтит. Внутренняя пустотелость роли не играет.
Кстати балансир после сборки так же остается подвижным и опирается на рабочий пружинный амортизатор, тем самым подвеска полностью рабочая.

Ну так все отлично Олег !!! Спасибо за пояснения!
Значит если с балансирами от Иглла все будет порядке, то Игорю остаётся высверлить отверстие посередине для детали H1 (если такового не предусмотрено) и вклеить эту детальку!

Главное что бы балансиры подошли по диаметру.

Да, это главное!
А как у тебя Олег с танком дела продвигаются ?
Я вот пока на ППШ перекинул своё внимание. Старшему сыну больно нетерпится фотосессию с ним забабахать. После повторной грунтовки косяки небольшие всплыли, дорабатываю сейчас.

Очень медленно. Начал с моторного отсека. Двигатель сейчас ковыряю. Времени не хватает заниматься.
Кстати. Если не покаывал покажешь фотки ППШ в ветку "Другие модели" ? Охота поглядеть

Спасибо друзья, что объяснили мне как работает ходовка от Трампа!
Спасибо Олег, Виталя!
Да совершенно верно, что катки от Трампа на Трамп встают изумительно, но вот на ИГЛ...???
А я когда описывал катки и их пустотелость обращал свое внимание и догадки на балансиры от ИГЛа. Так вот катки от ИГЛа будут скорей всего крепиться к балансиру с помощью винта, да и сами катки вероятней всего будут металл, но а там посмотрим.

Да Игорь, точно на винт...сто пудов !!! Фиксация катка винтом в среднее отверстие в балансире!!!
Ждем товарищи дорогие балансиры!

Когда-то показывал. Но обязательно выложу фотки всех частей и механизмов ППШ по отдельности, хоть даже и некрашенными. Только надо фоткать все лучше при дневном свете.

Коллеги! У кого есть журнал с балансиром? Подскажите пожалуйста какой диаметр у той его части на которую каток одевается???

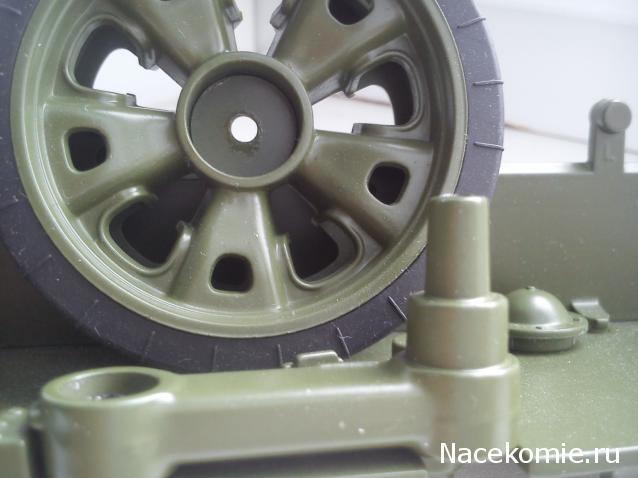

У игла ось сделана не много на конус замерил по середине 5,9мм.

Большое спасибо!!!

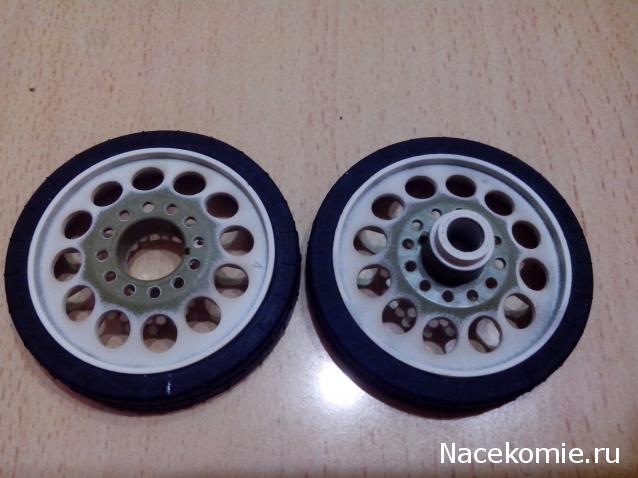

Блин, так хочется одеть "военные" катки на Игловский балансир! Впринципе диаметр подходит, остаётся только подумать о закреплении катка к рычагу. Может с шайбочкой что нибудь прокатит

Region13 - катки зачетные. Не поделишься ссылкой, где брал?

Здравствуйте!
Ссылки никакой нет, так как катки эти я брал у одного мастера из Питера, меня с ним Игорь познакомил. Увы...это единственный экземпляр, от РУ танка.
