Привет Игорь, спасибо!!! Все как ты описывал... Теперь вот...Орудие частично разобрал что-бы на нем правильнее провода раскидать, и чего-то зашился, ни как концы с концами не сведу (в буквальном смысле) Схема есть но непонятки с ней (раньше которую выкладывал)
Фото:
Танк Т-34 - Электрика и проводка tank-t-34-85_58-big.jpg [ 47.44 Кб | Просмотров: 1896 ]
Танк Т-34 - Электрика и проводка SDC17728.JPG [ 29.98 Кб | Просмотров: 1896 ]
Танк Т-34 - Электрика и проводка 52022_f64e61eb61307b0f0c5c4d6107e75ea9.jpg [ 55.86 Кб | Просмотров: 1896 ]
25 апр 2014, 09:20
Спонсор
Spb
Зарегистрирован: 14 мар 2014, 09:13 Сообщения: 22 Откуда: Санкт-Петербург

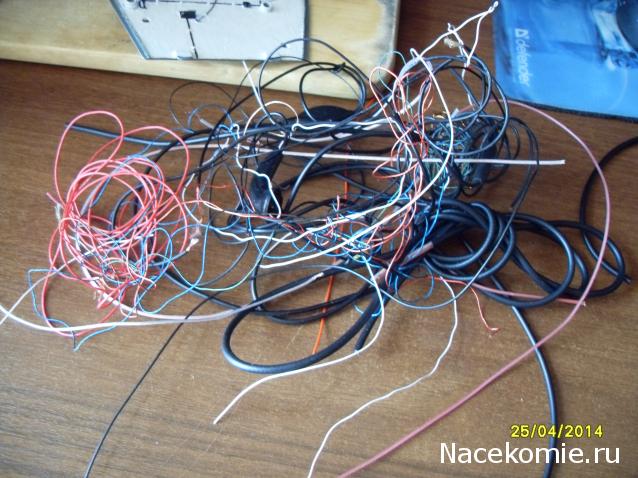

Да остались наушники от телефонов ( старых разной марки) вот и порвал их, и на кембрики разные для соединений пошли в мах!
Фото:
Танк Т-34 - Электрика и проводка SDC17732.JPG [ 64.44 Кб | Просмотров: 1892 ]
25 апр 2014, 09:29
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
Region13 писал(а):
Привет Игорь, спасибо!!! Все как ты описывал... Теперь вот...Орудие частично разобрал что-бы на нем правильнее провода раскидать, и чего-то зашился, ни как концы с концами не сведу (в буквальном смысле) Схема есть но непонятки с ней (раньше которую выкладывал)
Виталя, ну ты и нагородил! Хорошо что это только рисунок! Обе схемы не верны. Вот смотри! Если не понятно то пиши!
Фото:
Танк Т-34 - Электрика и проводка 32446_65a763cb6355fcb88da340a475f0fb5a.jpg [ 83.71 Кб | Просмотров: 2116 ]
Виталя! Это удивление, что сделал что-то не так, или же не подозревал, что оно должно быть так!
Да у меня там изначально 4 провода с двух сторон блин соединяются...Говорил ведь ты ...не лезь пока...
25 апр 2014, 10:05
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
Region13 писал(а):
А как-же 4 провода на орудие, да и по схеме....??? Два от сюда идут на орудие,,,,,,,Значит не правильно и у Трамповского???

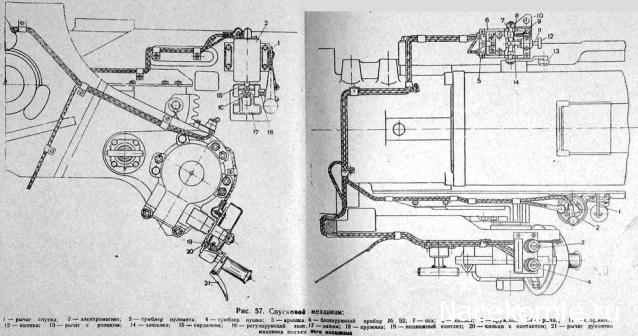

Равняться на Трамповских, или же на Китайских умельцев - это последнее дело! Я верю и доверяю только электрической принципиальной схеме, на танк Т-34/85, она уж точно не врет! И еще, на первом твоем фото, совершенно другой танк, другая рация, другая проводка, он отличается в корне от нашего (он Польский, и значит проходил модернизацию в СССР, но для дружественных республик. Не забывай, что там все сделано для поляков) равняться на него в этом наиважнейшем деле ни как нельзя! То что от блокирующего прибора уходят два провода за пушку, так один из них земля, он сажается на любой болт на корпусе!
А как-же 4 провода на орудие, да и по схеме....??? Два от сюда идут на орудие,,,,,,,Значит не правильно и у Трамповского???
Равняться на Трамповских, или же на Китайских умельцев - это последнее дело! Я верю и доверяю только электрической принципиальной схеме, на танк Т-34/85, она уж точно не врет! И еще, на первом твоем фото, совершенно другой танк, другая рация, другая проводка, он отличается в корне от нашего (он Польский, и значит проходил модернизацию в СССР, но для дружественных республик. Не забывай, что там все сделано для поляков) равняться на него в этом наиважнейшем деле ни как нельзя! То что от блокирующего прибора уходят два провода за пушку, так один из них земля, он сажается на любой болт на корпусе!
Игорь, ну уж тебе-то я точно верю на счет проводов!!! Будем исправлять...
Привет Игорь, спасибо!!! Все как ты описывал... Теперь вот...Орудие частично разобрал что-бы на нем правильнее провода раскидать, и чего-то зашился, ни как концы с концами не сведу (в буквальном смысле) Схема есть но непонятки с ней (раньше которую выкладывал)
Виталя, ну ты и нагородил! Хорошо что это только рисунок! Обе схемы не верны. Вот смотри! Если не понятно то пиши!
Тот что по низу от щитка по полу ползет или на кронштейн цеплять его?
25 апр 2014, 10:28
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
Region13 писал(а):
Тот что по низу от щитка по полу ползет или на кронштейн цеплять его?
От щитка идет по нижней кромке стенки доходит до белого кронштейна кресла наводчика поднимается на него и дальше на кнопки эл. спуска, от них возвращается проходит весь кронштейн к маске пушке, обходит его и ползёт на орудие, а дальше по схеме!
25 апр 2014, 10:32
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Электрика и проводка Т34-85
Друзья, коллеги, соотечественники! Создаю тему, где предлагаю обсуждать электрику нашего танка в мельчайших подробностях, так как помимо создания имитации проводки, у нас как нам обвешает издатель, будет еще освещения танка. Вопросов на данном этапе много, в будущем полагаю, будет еще больше!
28 апр 2014, 11:57
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Электрика Танка Т-34/85

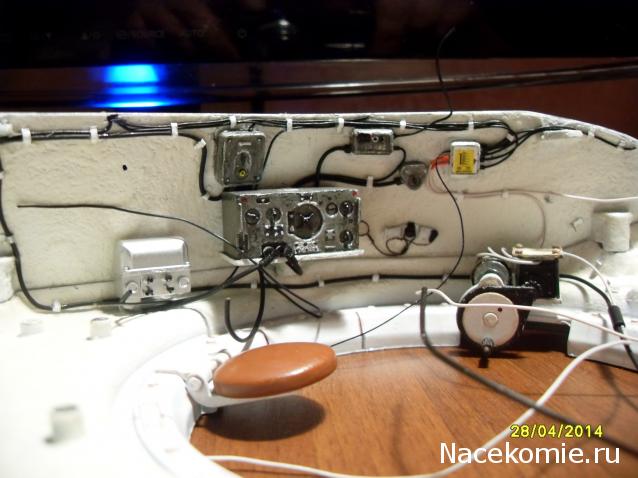

Вот сразу же первый вопрос к Вам! Так как все обсуждение, с нашими коллегами, на счет прокладки проводов и наличия элементов эл. проводки зашло в тупик, выношу наш вопрос, на который мы не смогли ответить саами себе! Где на орудии или же еще, в каком ни будь другом месте находиться реле тяговое пулемета??? Вот оно на принципиальной схеме…
Фото:
Танк Т-34 - Электрика и проводка нь.jpg [ 81.95 Кб | Просмотров: 2361 ]
Вот сразу же первый вопрос к Вам! Так как все обсуждение, с нашими коллегами, на счет прокладки проводов и наличия элементов эл. проводки зашло в тупик, выношу наш вопрос, на который мы не смогли ответить саами себе! Где на орудии или же еще, в каком ни будь другом месте находиться реле тяговое пулемета??? Вот оно на принципиальной схеме…
Ну вот, наконец-то..... Слушай Игорек...А не в роторе-ли он случайно ААААААА!!??? если я неумеха схему понял...
28 апр 2014, 12:07
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Электрика Танка Т-34/85
Region13 писал(а):
gosha писал(а):
Вот сразу же первый вопрос к Вам! Так как все обсуждение, с нашими коллегами, на счет прокладки проводов и наличия элементов эл. проводки зашло в тупик, выношу наш вопрос, на который мы не смогли ответить саами себе! Где на орудии или же еще, в каком ни будь другом месте находиться реле тяговое пулемета??? Вот оно на принципиальной схеме…
Ну вот, наконец-то..... Слушай Игорек...А не в роторе-ли он случайно ААААААА!!??? если я неумеха схему понял...
Нет! Оно должно располагаться, я так понял ближе к пулемету, но реле бывают разные...???
28 апр 2014, 12:09
Dimon62rus
Лидер раздела Танк Т-34
Зарегистрирован: 30 сен 2013, 10:39 Сообщения: 865 Откуда: Рязань
Re: Электрика Танка Т-34/85
Парни, по поводу расположения электрооборудования, попробуйте глянуть мануал в оригинале. Там можно скачать его в *.pdf формате. Мы же сами его с вами выкладывали на форум в разделе "Документация..." Наверняка там есть описание...
28 апр 2014, 13:02
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Электрика Танка Т-34/85
Dimon62rus писал(а):
Парни, по поводу расположения электрооборудования, попробуйте глянуть мануал в оригинале. Там можно скачать его в *.pdf формате. Мы же сами его с вами выкладывали на форум в разделе "Документация..." Наверняка там есть описание...
Привет Димон! Пересмотрели все и мануал в том числе! Из того что мы прочли мы узнали что он должен быть, так как в мануале он упоминается, как часть элемента огневой мощи, и то что он отражен в принципиальной схеме электрооборудования танка. Больше к сожалению мы о нем ни чего не знаем, даже не знаем как он выглядел и где он стоял. Зато знаем куда и как он должен подключаться!!!
28 апр 2014, 13:11
Heupoxupypr
Зарегистрирован: 01 ноя 2013, 15:21 Сообщения: 68 Откуда: Москва
Re: Электрика Танка Т-34/85
gosha писал(а):
Пересмотрели все и мануал в том числе! Из того что мы прочли мы узнали что он должен быть, так как в мануале он упоминается, как часть элемента огневой мощи, и то что он отражен в принципиальной схеме электрооборудования танка. Больше к сожалению мы о нем ни чего не знаем, даже не знаем как он выглядел и где он стоял. Зато знаем куда и как он должен подключаться!!!
Остается найти сам танк и залезть в него для исследований ))
Пересмотрели все и мануал в том числе! Из того что мы прочли мы узнали что он должен быть, так как в мануале он упоминается, как часть элемента огневой мощи, и то что он отражен в принципиальной схеме электрооборудования танка. Больше к сожалению мы о нем ни чего не знаем, даже не знаем как он выглядел и где он стоял. Зато знаем куда и как он должен подключаться!!!
Остается найти сам танк и залезть в него для исследований ))
Действительно залесть бы внутрь и самому разглядеть...
28 апр 2014, 16:29
Dimon62rus
Лидер раздела Танк Т-34
Зарегистрирован: 30 сен 2013, 10:39 Сообщения: 865 Откуда: Рязань
Re: Электрика Т34-85
gosha писал(а):
Друзья, коллеги, соотечественники! Создаю тему, где предлагаю обсуждать электрику нашего танка в мельчайших подробностях, так как помимо создания имитации проводки, у нас как нам обвешает издатель, будет еще освещения танка. Вопросов на данном этапе много, в будущем полагаю, будет еще больше!
Союзнику нашему . Сам думал о создании такой темы.
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять Фото
Теперь вот...Орудие частично разобрал что-бы на нем правильнее провода раскидать, и чего-то зашился, ни как концы с концами не сведу (в буквальном смысле) Схема есть но непонятки с ней (раньше которую выкладывал)
