Re: Сборка модели Т 34-85 с переделками
Weissewolf писал(а):
Наверное можно и обогнуть,но их,полоски эти, нужно будет хорошенько прокатать,что бы прилегали ровно, и не выперали переразмерно. А трафарет для эти колец сделать наверное можно из модельного/молярного/строительного скотча. Вырезаешь полоски скотча и наклеиваешь на снаряд ,потом еще одну полоску рядом наклеиваешь так,что бы расстояние между полосками было равным ширине пояска который надо прокрасить,дальше смело красишь и после высыхания снимаешь скотч и проделываешь тоже самое со вторым пояском,либо делаешь так называемый трафарет сразу на два пояска.
Скочем это понятно, я думал какая хитрость с многоразовым трафаретом.
Наверное можно и обогнуть,но их,полоски эти, нужно будет хорошенько прокатать,что бы прилегали ровно, и не выперали переразмерно. А трафарет для эти колец сделать наверное можно из модельного/молярного/строительного скотча. Вырезаешь полоски скотча и наклеиваешь на снаряд ,потом еще одну полоску рядом наклеиваешь так,что бы расстояние между полосками было равным ширине пояска который надо прокрасить,дальше смело красишь и после высыхания снимаешь скотч и проделываешь тоже самое со вторым пояском,либо делаешь так называемый трафарет сразу на два пояска.
У меня скотча под рукой не оказалось, с ним аккуратнее получится.

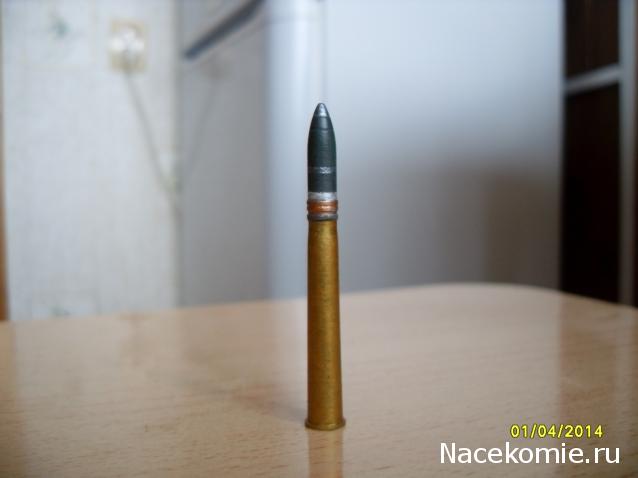

Игорь, вот по твоей просьбе, игру со светом еле одолел, расплывается постоянно. Покраска конечно не айс, ну что-же если руки кривоваты...ладно, с расстояния не бросается, позже шлифану гильзы и докрашу вместе с первым кольцом (оно не должно в реале так сильно выпирать, это-же зацеп для гильзы судя по фото с инета), ну и все, хватит изголятся, идеальной копии все равно не сделаеш, тем более крыша башни будет заварена (я уже писал об этом) только через люк пялиться надо.
Просветите начинающего, как трафарет делаете для колец???

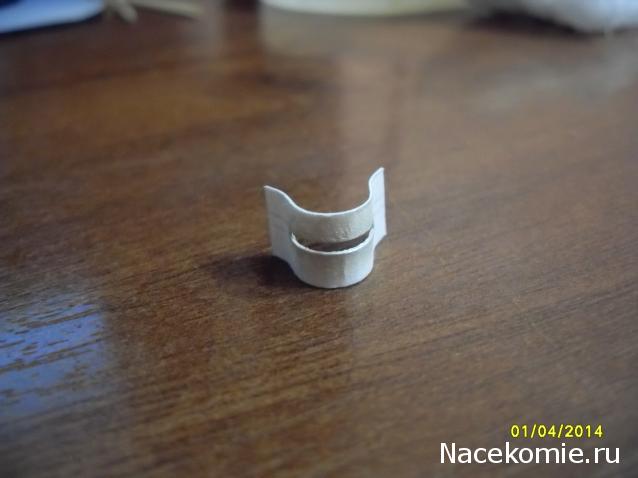

Советую вам лучше скотчем как пишет Weisseolf, на каждый выстрел наклеите и покраска легкая будет, без заморочки. Я многоразовый для среднего латунного кольца сделал из ватмана.
если так подходить к каждой детали сей сборки,то в итоге получится вообще конфета... порой смотрю на ваши работы и в глубине души жалею, что забросил ))) Ну я надеюсь в ближайшем будущем и я вас чем нибудь порадую:)
01 апр 2014, 22:42
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
... докрашу вместе с первым кольцом (оно не должно в реале так сильно выпирать, это-же зацеп для гильзы судя по фото с инета), ну и все, хватит изголятся, идеальной копии все равно не сделаеш, тем более крыша башни будет заварена (я уже писал об этом) только через люк пялиться надо.
Я это первое кольцо вообще как зацеп гильзы даже не делал! У меня сразу идут два медных, а третье кольцо идет как направляющее. Если даже смотреть на фото реальных снарядов, то этого кольца (первого, зацеп) не видно. И это даже не кольцо а углубление гильзы в двух или более местах, за счет чего на ощупь и ощущается кольцо.
... докрашу вместе с первым кольцом (оно не должно в реале так сильно выпирать, это-же зацеп для гильзы судя по фото с инета), ну и все, хватит изголятся, идеальной копии все равно не сделаеш, тем более крыша башни будет заварена (я уже писал об этом) только через люк пялиться надо.
Я это первое кольцо вообще как зацеп гильзы даже не делал! У меня сразу идут два медных, а третье кольцо идет как направляющее. Если даже смотреть на фото реальных снарядов, то этого кольца (первого, зацеп) не видно. И это даже не кольцо а углубление гильзы в двух или более местах, за счет чего на ощупь и ощущается кольцо.
Вот поэтому я эти "кольца" стачивать вчера начал, трудновато конечно, надфели широкие, боишся что нибудь задеть. А ты из последнего ободка делаеш направляющие латунные, так они вроде не должны выпирать.
02 апр 2014, 14:52
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
MaksDr писал(а):
...А ты из последнего ободка делаеш направляющие латунные, так они вроде не должны выпирать.
Там направляющими должно быть не латунное кольцо, а свинцовое утолщение! У нас там нет центрующего пояска, а обточенный снаряд так, что в месте расположения пояска образуется на цилиндрической части снаряда утолщение, равное диаметру канала по полям и называемое центрующим утолщением. Чтобы удары центрующего утолщения о стенки канала не передавались ведущему пояску (медные, первые), это утолщение располагают так, чтобы центр удара лежал в плоскости, перпендикулярной к оси снаряда и проходящей через середину утолщения. Центрующее утолщение соединяется с цилиндрическою частью снаряда или пологим конусом, или в этом месте образуется уступ.
Последний раз редактировалось gosha 02 апр 2014, 15:40, всего редактировалось 1 раз.
02 апр 2014, 15:05
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
И выпирает оно довольно таки не сильно, так как действует эффект оптического обмана. Краски граничившие рядом это медь и серебро, получается переход цвета. Мне кажется, сейчас, что либо пилить, на данной стадии, это только портить внешний облик снаряда. Сильно явно видно, этого лишнего полу миллиметрового утолщения, не будет, да и обман цвета не даст это заметить, тем более когда они будут лежат в стеллажах.
И выпирает оно довольно таки не сильно, так как действует эффект оптического обмана. Краски граничившие рядом это медь и серебро, получается переход цвета. Мне кажется, сейчас, что либо пилить, на данной стадии, это только портить внешний облик снаряда. Сильно явно видно, этого лишнего полу миллиметрового утолщения, не будет, да и обман цвета не даст это заметить, тем более когда они будут лежат в стеллажах.
Отлично, спасибо! Успел только два обточить (на немножко), Докрашиваю и с ними покончено (пока).
02 апр 2014, 18:48
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками

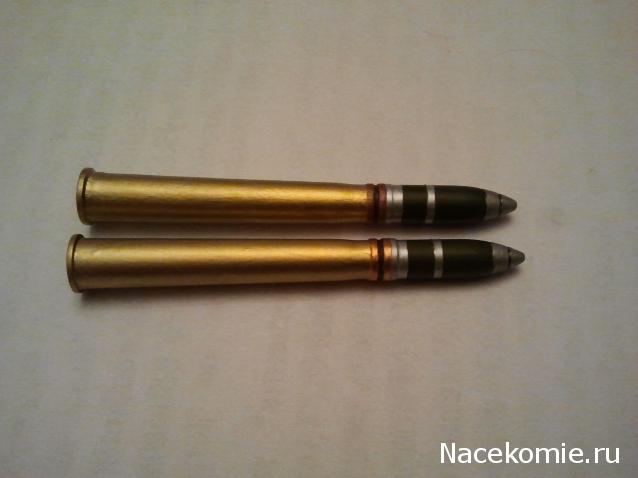

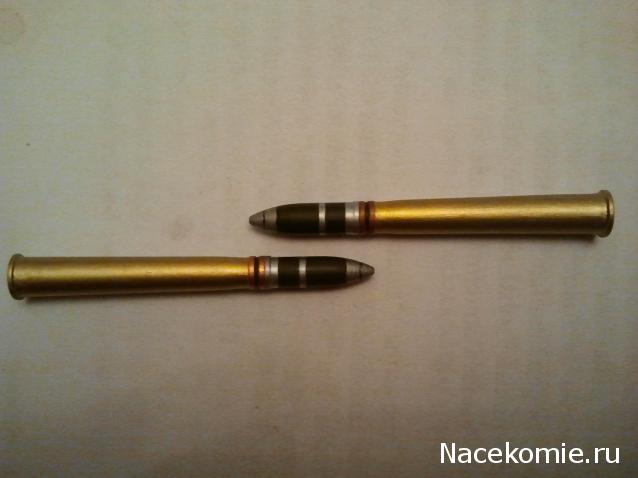

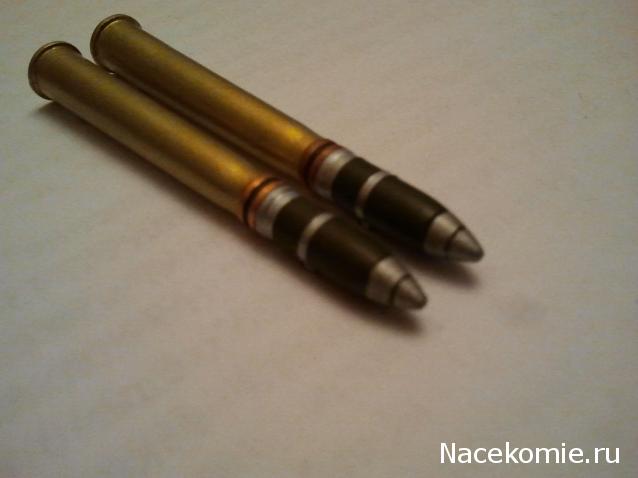

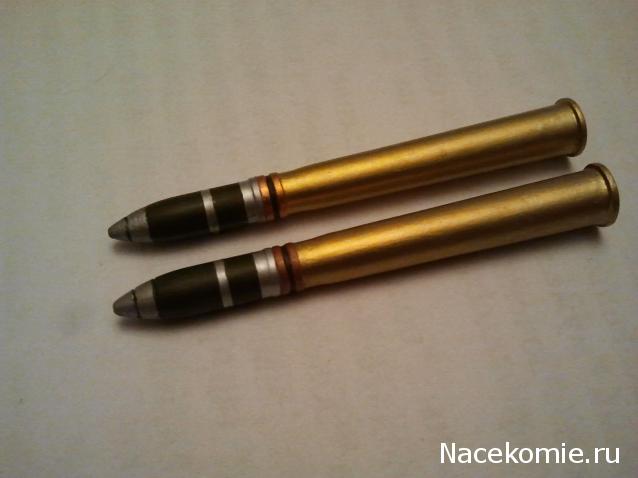

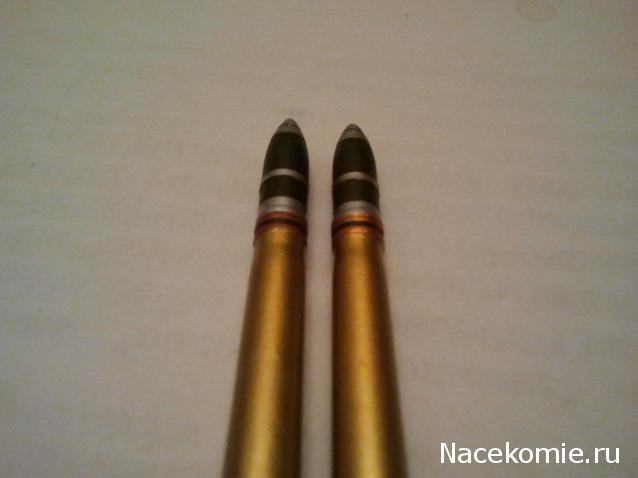

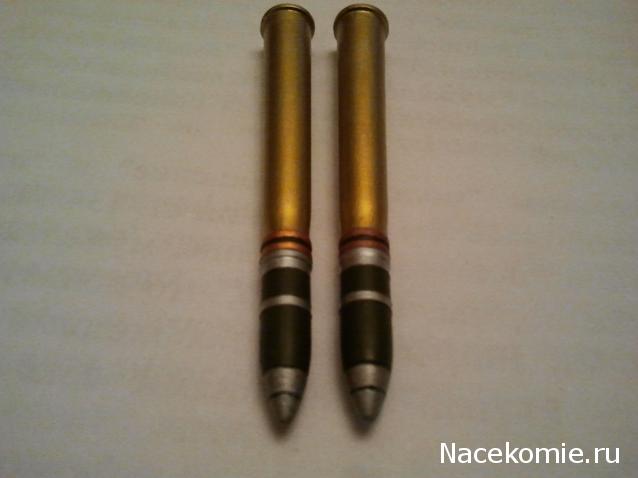

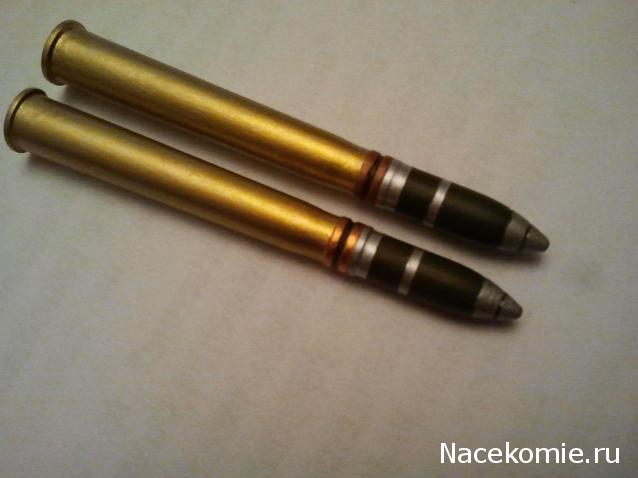

Кстати на счет пулек! Я что-то вчера вошёл в ступор, мозги просто вылезли, все передумал, сравнивал, но к обоюдному мнению своих двух полушарий я так и не пришел! Вот теперь хочу спросить у вас. Медные пояски покрашены разным оттенков меди, какая лучше смотрится?
P.s. Яркие покрашены - Tamiya ХF-6, темные - XF-28. Сделал много фото, под разными ракурсами.
Зарегистрирован: 25 фев 2014, 19:45 Сообщения: 464 Откуда: Москва
Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
Кстати на счет пулек! Я что-то вчера вошёл в ступор, мозги просто вылезли, все передумал, сравнивал, но к обоюдному мнению своих двух полушарий я так и не пришел! Вот теперь хочу спросить у вас. Медные пояски покрашены разным оттенков меди, какая лучше смотрится?
P.s. Яркие покрашены - Tamiya ХF-6, темные - XF-28. Сделал много фото, под разными ракурсами.

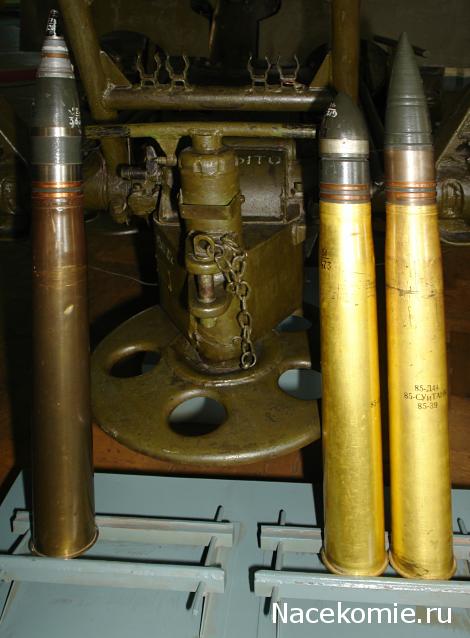

Мне больше нравиться ободок который ярче. Я только единственное не понял, нижний обод на снаряде, это край гильзы он просто с ошибкой сделан у производителя, а Вы его как кольцо снаряда сделали кстате, смотрим на левый снаряд, прям как у нас
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
Mike735 писал(а):
...Я только единственное не понял, нижний обод на снаряде, это край гильзы он просто с ошибкой сделан у производителя, а Вы его как кольцо снаряда сделали кстате, смотрим на левый снаряд, прям как у нас
Да именно так! Так как там должен располагаться зацеп гильзы к снаряду и он не такой выпуклый, его не заметно, так как это углубление в двух или более местах на гильзе, за счет этого и кажется на ощупь и при близком рассмотрении что там кольцо! Я его (зацеп) естественно не делал.
Оставьте который ярче. Если смотреть через люк или через погон башни будет казаться темнее, а если оставить темный ободок будет еще темнее. Если оставлять темные то надо и гильзу делать темнее.
03 апр 2014, 13:34
Mike735
Зарегистрирован: 25 фев 2014, 19:45 Сообщения: 464 Откуда: Москва
Re: Сборка модели Т 34-85 с переделками
GOSHA61 писал(а):
Mike735 писал(а):
...Я только единственное не понял, нижний обод на снаряде, это край гильзы он просто с ошибкой сделан у производителя, а Вы его как кольцо снаряда сделали кстате, смотрим на левый снаряд, прям как у нас
Да именно так! Так как там должен располагаться зацеп гильзы к снаряду и он не такой выпуклый, его не заметно, так как это углубление в двух или более местах на гильзе, за счет этого и кажется на ощупь и при близком рассмотрении что там кольцо! Я его (зацеп) естественно не делал.
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
Mike735 писал(а):

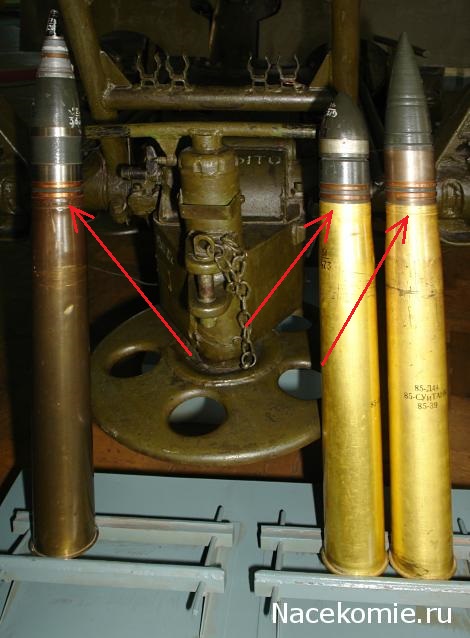

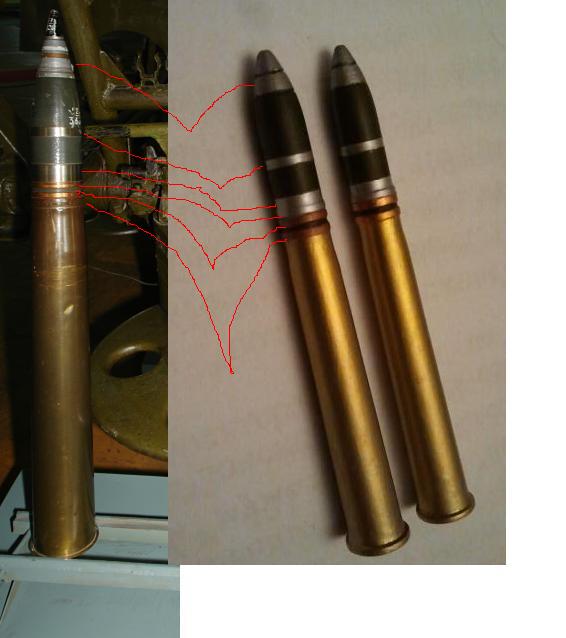

Вот смотрите красными линиями соответствие

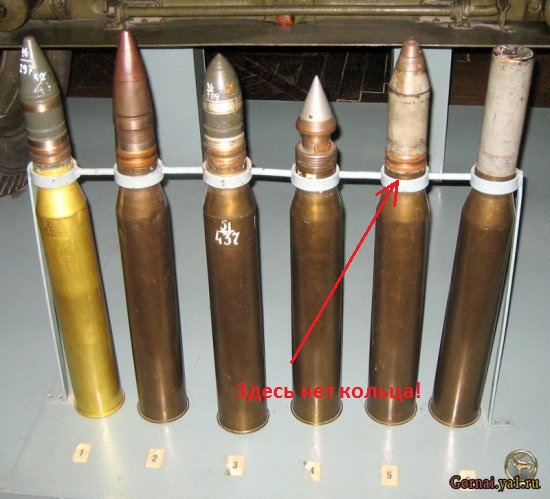

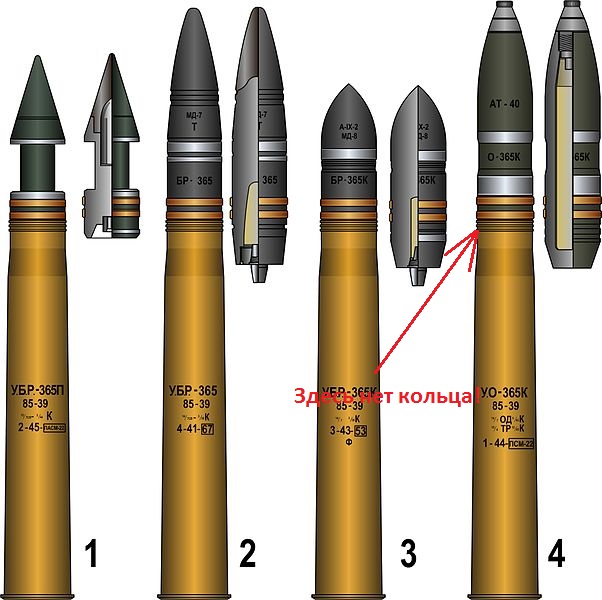

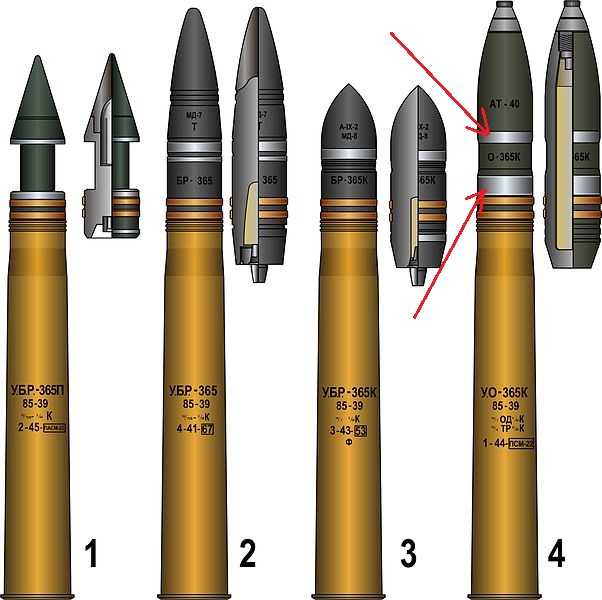

К сожалению но вы не правы! Ни на одном снаряде вы не найдете этого кольца, на всех снарядах того времени, применительно к нашим было два ведущих поиска!
Товарисчи хватит спорить. Из того, что предложил издатель сделать лучше, чем сделал Гоша , я думаю будет сложно. Если делать как в оригинале, то надо промерять оригинал, приводить к 16 масштабу и заказывать у токаря. Кстати а почему с торца ни кто не делает капсюль? ( ой. дяденьки не бейте)
03 апр 2014, 14:08
gosha
Зарегистрирован: 04 мар 2013, 20:24 Сообщения: 2231 Откуда: Ростов-на-Дону
Re: Сборка модели Т 34-85 с переделками
ilya73 писал(а):
Товарисчи хватит спорить. Из того, что предложил издатель сделать лучше, чем сделал Гоша , я думаю будет сложно. Если делать как в оригинале, то надо промерять оригинал, приводить к 16 масштабу и заказывать у токаря. Кстати а почему с торца ни кто не делает капсюль? ( ой. дяденьки не бейте)
Была мыслишка! Но только я не могу найти ни одного фото, да и как это сделать тоже не особо себе представляю!
