Корабль 12 Апостолов - фотоотчет konstantinfom

Автор

Сообщение

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Ставлю панель на место


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 044.JPG [ 44.41 Кб \| Просмотров: 1752 ]

22 мар 2014, 20:03

Спонсор

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

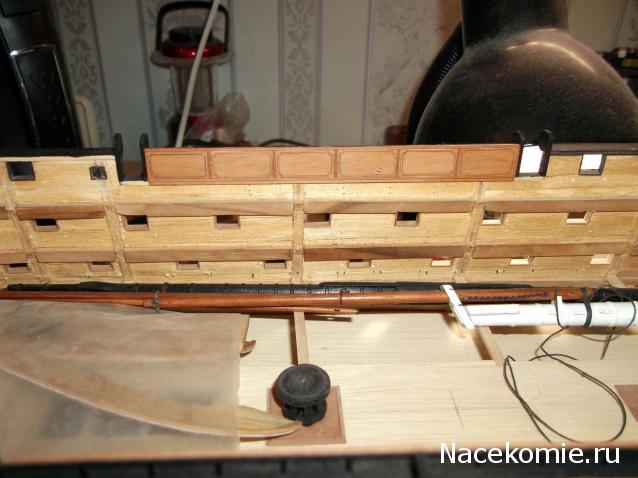

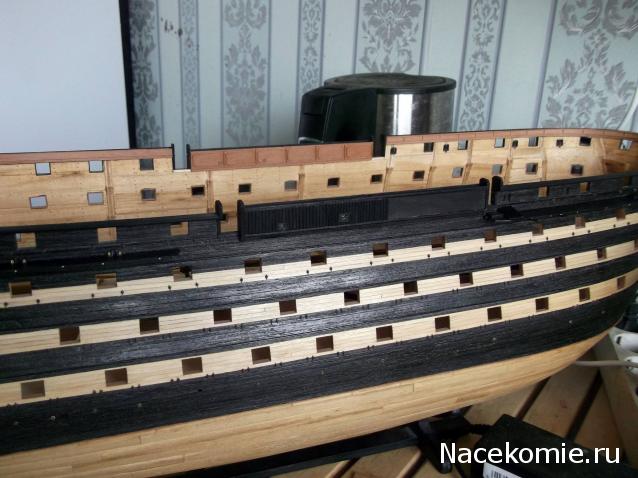

Вид на внутренность коечной сетки. Поставил переборку-опору, можно делать шкивы.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 045.JPG [ 53.12 Кб \| Просмотров: 1730 ] Корабль 12 Апостолов - фотоотчет konstantinfom 046.JPG [ 52.82 Кб \| Просмотров: 1730 ]

22 мар 2014, 22:03

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

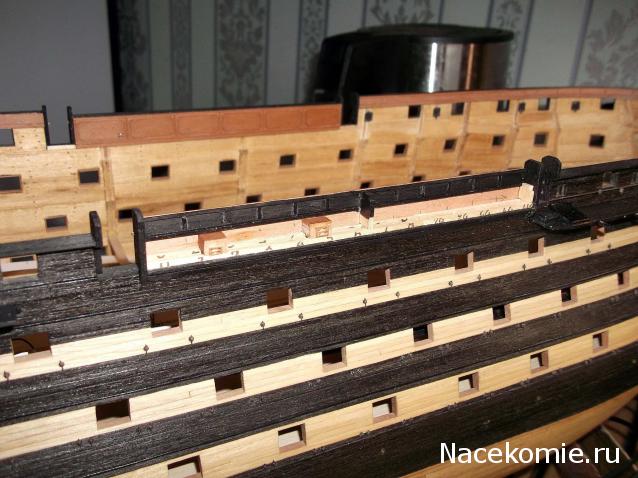

Шкивы на месте. Примеряю основу внешней стенки


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 047.JPG [ 53.08 Кб \| Просмотров: 1694 ] Корабль 12 Апостолов - фотоотчет konstantinfom 048.JPG [ 57.01 Кб \| Просмотров: 1694 ] Корабль 12 Апостолов - фотоотчет konstantinfom 049.JPG [ 62.98 Кб \| Просмотров: 1694 ]

23 мар 2014, 10:43

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

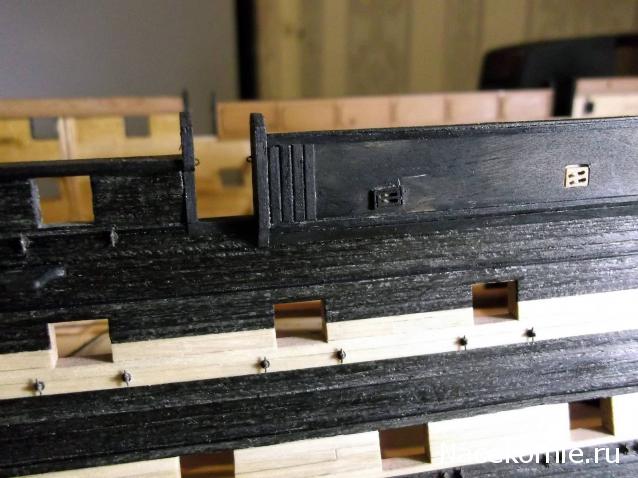

Основа внешней стенки готова, теперь нужно вырезать дно верхнего яруса коечной сетки


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 050.JPG [ 69.33 Кб \| Просмотров: 1669 ] Корабль 12 Апостолов - фотоотчет konstantinfom 051.JPG [ 52.27 Кб \| Просмотров: 1669 ]

23 мар 2014, 13:57

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

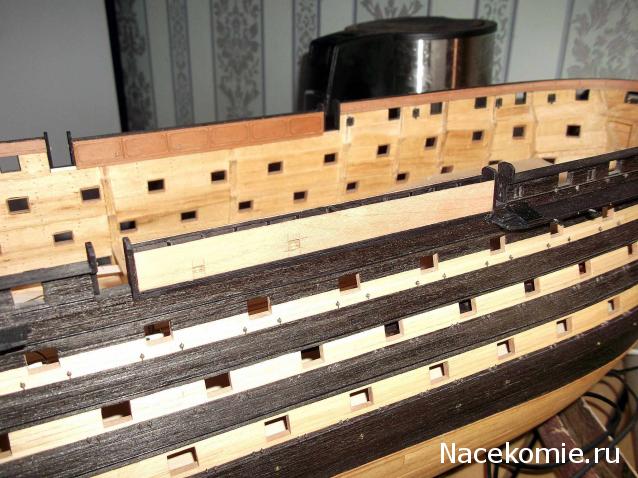

Донышки сделал. Собрал окончательно конструкцию. Устоится часок, начну обшивать.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 052.JPG [ 38.94 Кб \| Просмотров: 1650 ] Корабль 12 Апостолов - фотоотчет konstantinfom 053.JPG [ 55.5 Кб \| Просмотров: 1650 ] Корабль 12 Апостолов - фотоотчет konstantinfom 054.JPG [ 52.74 Кб \| Просмотров: 1650 ]

23 мар 2014, 16:08

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

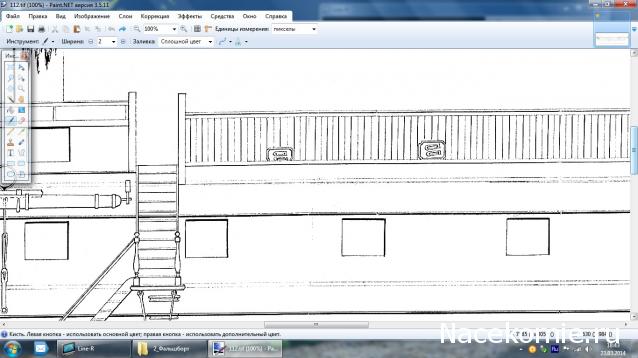

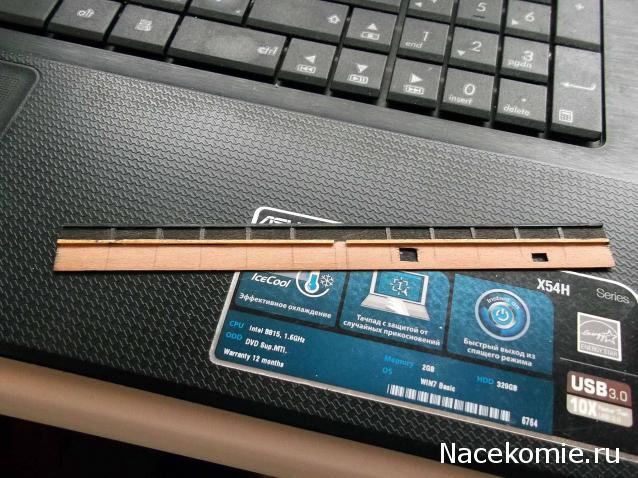

Вырезаю накладки на шкивные дыры. Измерил ширину досок обшивки, получилось 5,8 дюйма. Короче, 1,5 мм.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 15.jpg [ 39.16 Кб \| Просмотров: 1629 ]

23 мар 2014, 17:50

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

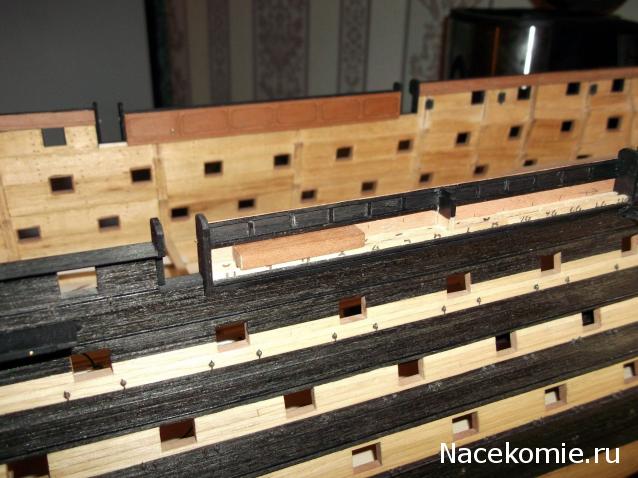

Первые доски чистовой обшивки


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 055.JPG [ 47.98 Кб \| Просмотров: 1605 ]

23 мар 2014, 20:20

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

На чем остановился вчера:


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 056.JPG [ 49.52 Кб \| Просмотров: 1553 ]

24 мар 2014, 08:32

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

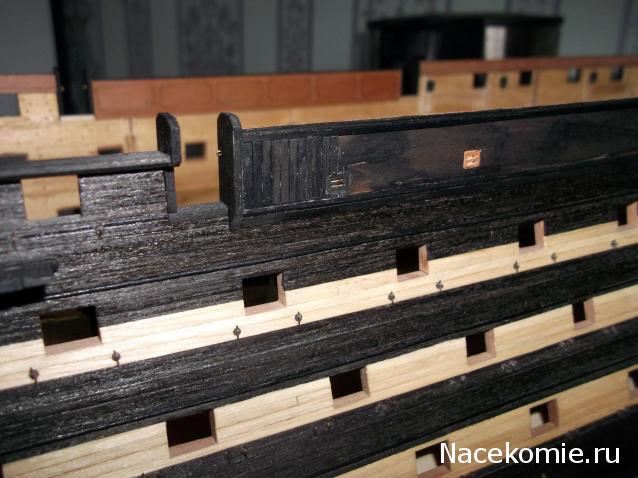

Перевалил за середину


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 057.JPG [ 51.85 Кб \| Просмотров: 1516 ] Корабль 12 Апостолов - фотоотчет konstantinfom 058.JPG [ 56.15 Кб \| Просмотров: 1516 ]

24 мар 2014, 15:13

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Я так и думал! Константин, ты прочитал мои мысли... Закончу со шлюпками, займусь этими блоками.

24 мар 2014, 16:14

Boogyman

Зарегистрирован: 07 мар 2014, 21:44
Сообщения: 13
Откуда: г.Киев. Украина

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Вырезаю накладки на шкивные дыры. Измерил ширину досок обшивки, получилось 5,8 дюйма. Короче, 1,5 мм. - Константин, а в какой программе обрабатываете чертёж, и соответственно как его замеряете? smile_15

Заранее благодарю за ответ. smile_01

24 мар 2014, 20:52

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Константин, на большом баркасе устанавливаются мачты. У меня к тебе вопрос - надо ли делать какие-нибудь рымы для крепления вант, и если надо, то где их устанавливать?

24 мар 2014, 20:57

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom


	Boogyman писал(а): Константин, а в какой программе обрабатываете чертёж, и соответственно как его замеряете?

Поскольку я компьютерный чайник, то мне по рукам замечательный графический редактор Paint.NET. И открываю для подсчетов калькулятор.
Сначала измеряю в пикселах на линейке 10 футов (120 дюймов). Потом в пикселах измеряю нужный предмет. При этом точность измерения достаточно высока, уж точно выше, чем при измерении линейкой на бумажном чертеже.

24 мар 2014, 21:15

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom


	Vovancheg писал(а): надо ли делать какие-нибудь рымы для крепления вант, и если надо, то где их устанавливать?

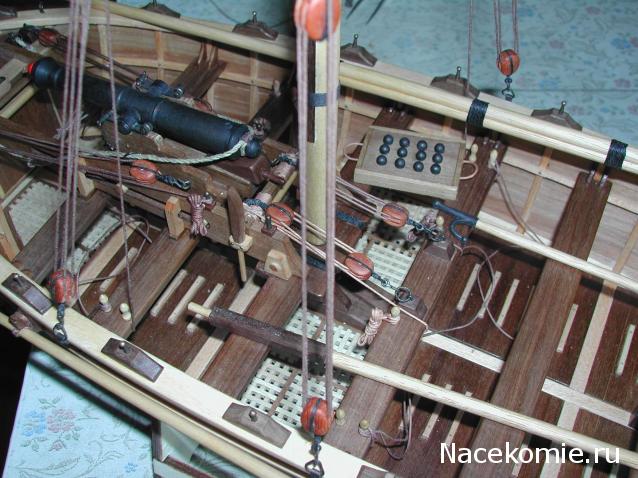

Надо или не надо - решать самому. Детали эти очень маленькие. На чертежах их нет, положение их нужно определять самостоятельно. Крепятся они, скорее всего, как на фото модели, к планширю, только с внутренней стороны.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 96.JPG [ 65.95 Кб \| Просмотров: 1439 ] Корабль 12 Апостолов - фотоотчет konstantinfom 102.JPG [ 41.3 Кб \| Просмотров: 1439 ]

24 мар 2014, 21:26

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

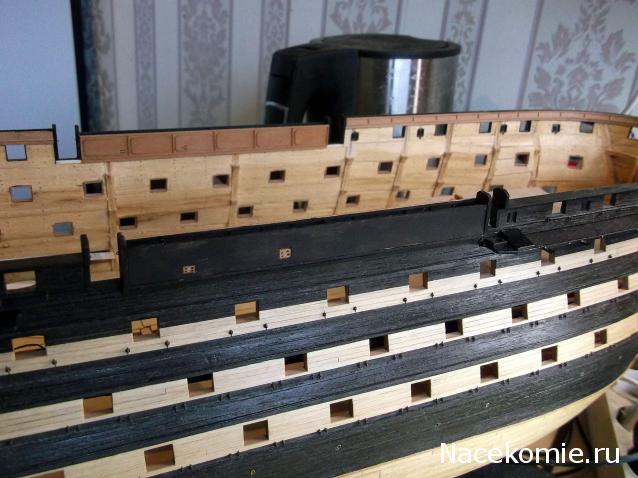

Ещё немного...


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 059.JPG [ 47.09 Кб \| Просмотров: 1433 ]

24 мар 2014, 21:40

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Понятно, СПАСИБО, Константин! Начинаю делать шлюпки поменьше в кол-ве 2-х штук.

24 мар 2014, 21:47

Boogyman

Зарегистрирован: 07 мар 2014, 21:44
Сообщения: 13
Откуда: г.Киев. Украина

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Знаю, что не к теме, но я нашёл интересную информацию по поводу не менее интересного парусника ,,Лефорт" http://www.lefortship.ru/panorams/

24 мар 2014, 21:55

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Прикольно! ЖИВАЯ ИСТОРИЯ!!! В воде хорошо сохранился!

24 мар 2014, 22:00

Boogyman

Зарегистрирован: 07 мар 2014, 21:44
Сообщения: 13
Откуда: г.Киев. Украина

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Спасибо Константин. smile_01

Перекачал и себе программу, будем испытывать, а на счёт футов и дюймов, я думаю через конвертер в мобильном будет проще переводить их в сантиметры и миллиметры. smile_09

24 мар 2014, 22:09

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

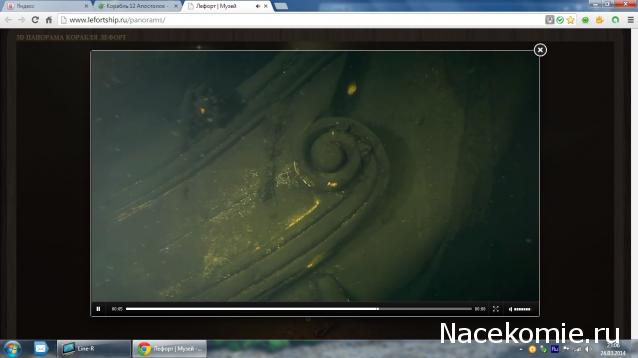

Этот сайт у меня закреплен в закладках. Многое можно уточнить. Например, завиток на гальюнном регеле


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 22.jpg [ 23.54 Кб \| Просмотров: 1413 ]

24 мар 2014, 22:10
