konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

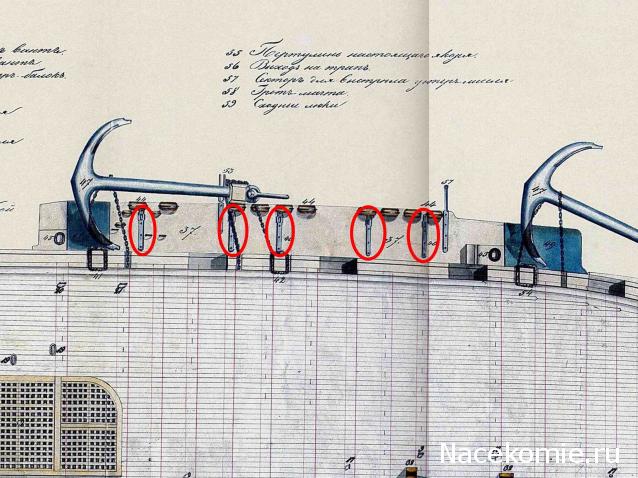

Продолжаю изучение устройства русленя корабля Двенадцать апостолов. На фока-руслене много различного железа. Например, детали, обведенные красным


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 21.jpg [ 66.94 Кб \| Просмотров: 2027 ]

07 мар 2014, 23:20

Спонсор

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Этот предмет представляет собой металлический упор с планкой, к которому крепится такелажная скоба


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 22.jpg [ 18.84 Кб \| Просмотров: 2025 ]

07 мар 2014, 23:24

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

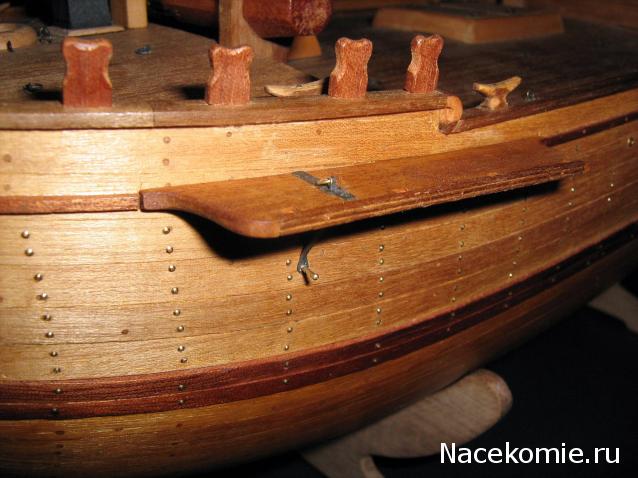

Подобное изделие на модели шхуны Лида. С утра, после поздравлений, попробую сделать опытный образец применительно к Двенадцати апостолам


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 1.jpg [ 47.54 Кб \| Просмотров: 2023 ] Корабль 12 Апостолов - фотоотчет konstantinfom 2.jpg [ 42.26 Кб \| Просмотров: 2023 ] Корабль 12 Апостолов - фотоотчет konstantinfom 4.jpg [ 49.98 Кб \| Просмотров: 2023 ] Корабль 12 Апостолов - фотоотчет konstantinfom 5.jpg [ 45.18 Кб \| Просмотров: 2023 ] Корабль 12 Апостолов - фотоотчет konstantinfom 6.jpg [ 30.13 Кб \| Просмотров: 2023 ] Корабль 12 Апостолов - фотоотчет konstantinfom 7.jpg [ 47.75 Кб \| Просмотров: 2023 ]

07 мар 2014, 23:30

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

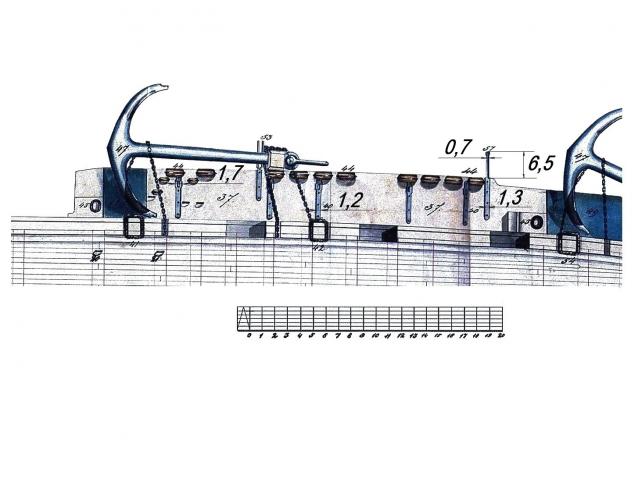

Измерил "железо" на фока-руслене.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 21.jpg [ 36.01 Кб \| Просмотров: 1975 ]

08 мар 2014, 15:13

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

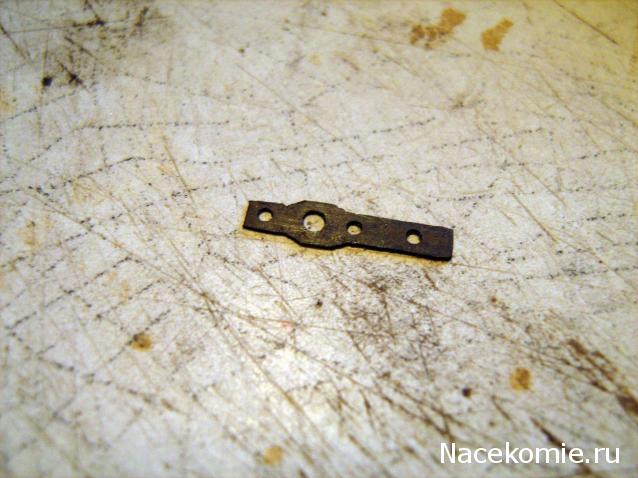

На фото планка и заготовка теплицы (опоры). Отверстия 0,6 просверлены в створе.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 001.JPG [ 49.03 Кб \| Просмотров: 1921 ]

08 мар 2014, 22:08

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

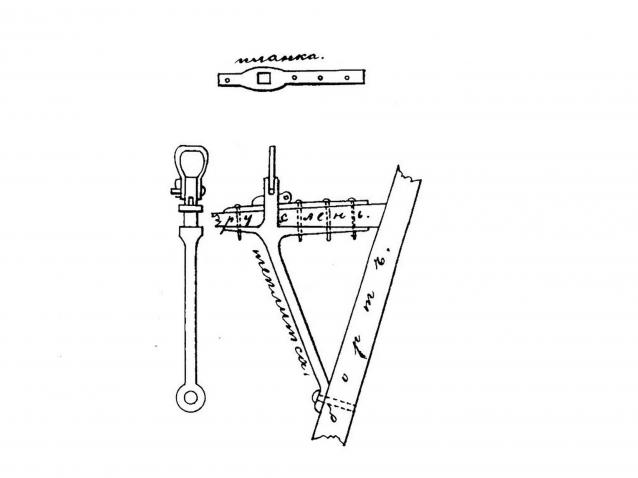

Длина теплицы с чертежа.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 14.jpg [ 43.67 Кб \| Просмотров: 1909 ]

08 мар 2014, 23:32

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

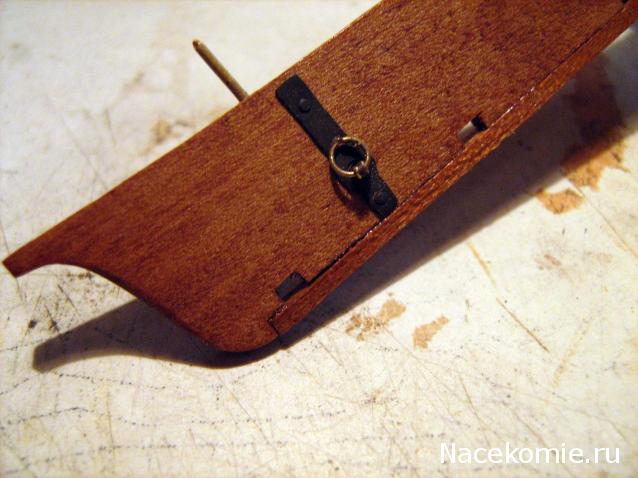

Тестовая теплица с планкой. Можно чернить.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 002.JPG [ 78.53 Кб \| Просмотров: 1883 ]

09 мар 2014, 08:40

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

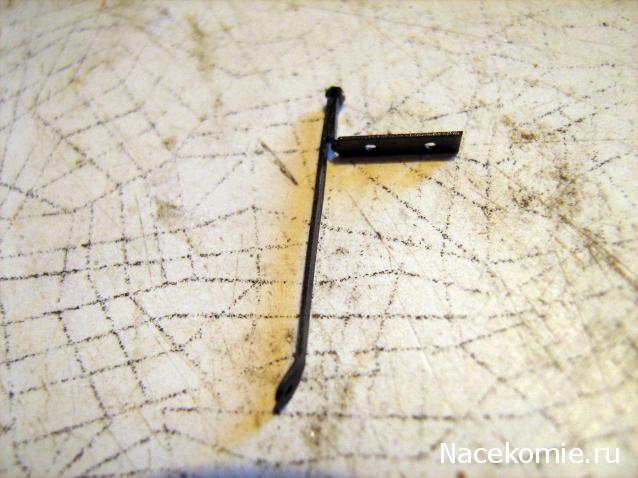

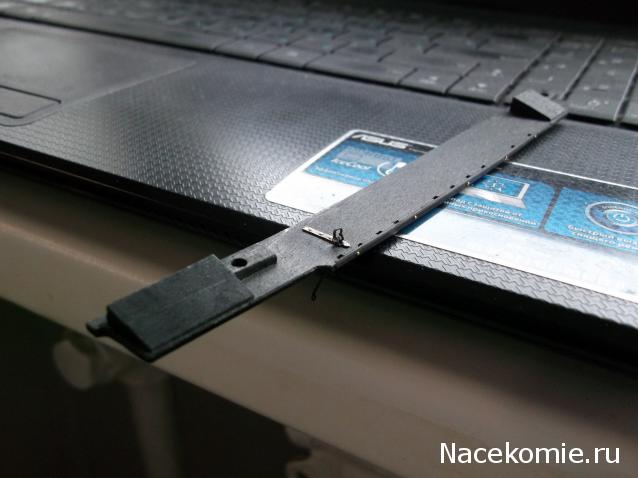

Почернил, заклепал тремя болтами 0,6 на планку. Осталось установить такелажную скобу.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 003.JPG [ 46.31 Кб \| Просмотров: 1844 ] Корабль 12 Апостолов - фотоотчет konstantinfom 004.JPG [ 46.83 Кб \| Просмотров: 1844 ] Корабль 12 Апостолов - фотоотчет konstantinfom 005.JPG [ 49.18 Кб \| Просмотров: 1844 ]

09 мар 2014, 10:36

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

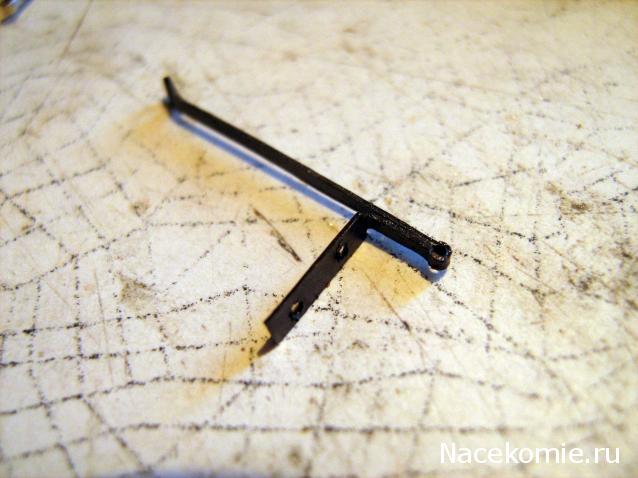

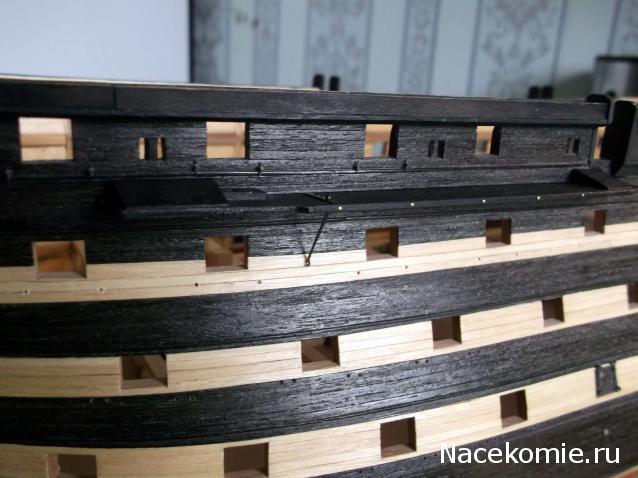

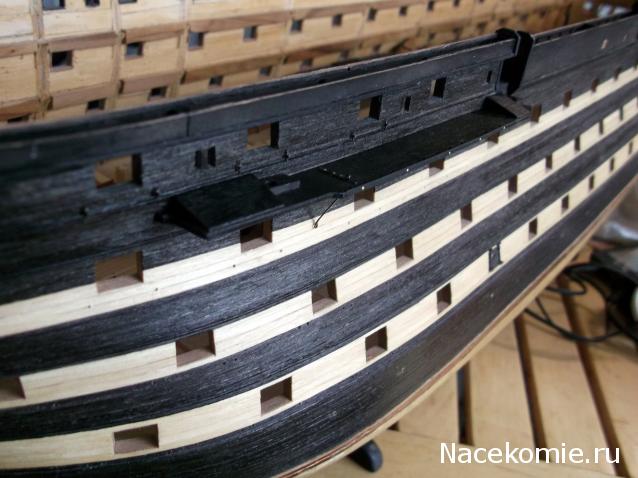

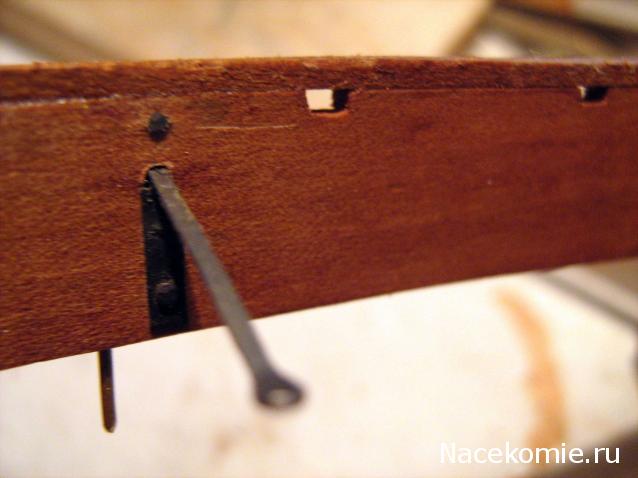

Поставил скобу.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 006.JPG [ 42.29 Кб \| Просмотров: 1811 ] Корабль 12 Апостолов - фотоотчет konstantinfom 007.JPG [ 32.84 Кб \| Просмотров: 1811 ]

09 мар 2014, 13:25

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

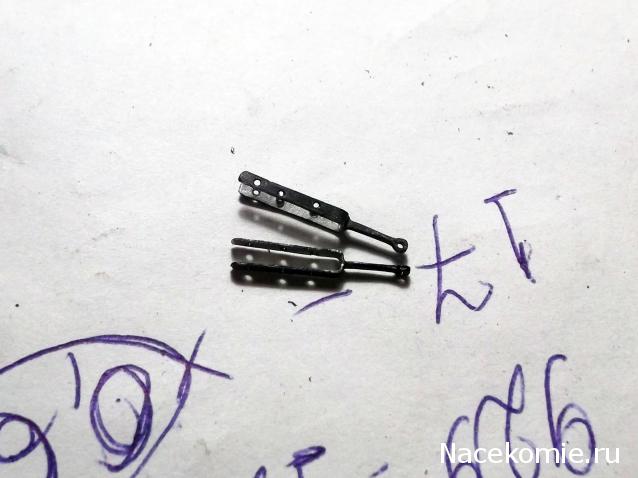

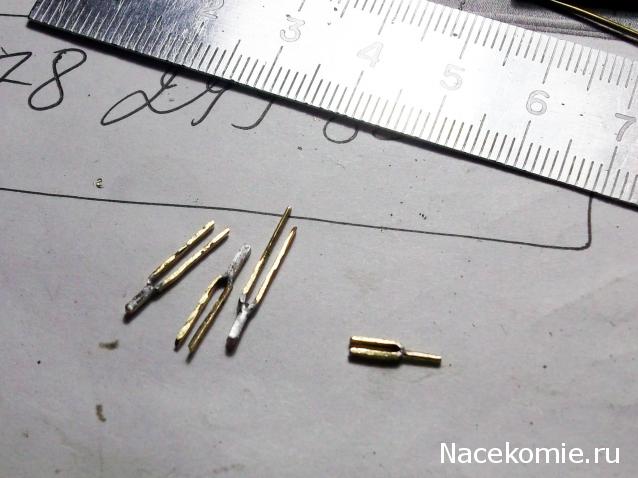

Сектор для выстрела ундер-лиселя (57). Их всего две штуки на корабле, сделаю сразу оба. Спаял заготовки.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 21.jpg [ 35.97 Кб \| Просмотров: 1777 ] Корабль 12 Апостолов - фотоотчет konstantinfom 008.JPG [ 62.7 Кб \| Просмотров: 1777 ]

09 мар 2014, 17:09

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

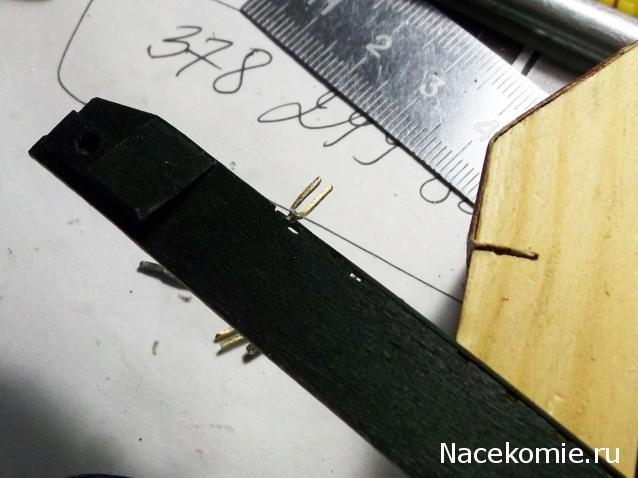

Примерка на месте


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 010.JPG [ 33.49 Кб \| Просмотров: 1735 ]

09 мар 2014, 20:38

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Почернил и пока в коробочку (прибью после установки юферсов).


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 011.JPG [ 32.71 Кб \| Просмотров: 1729 ]

09 мар 2014, 20:55

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

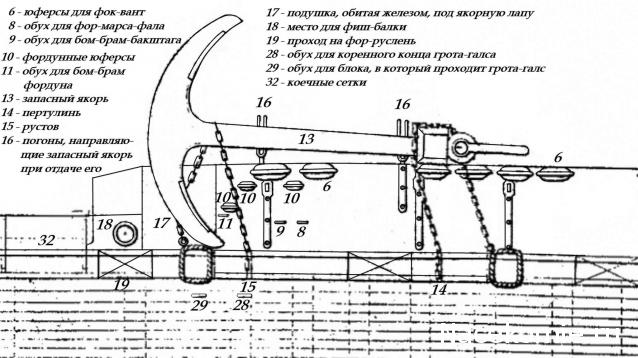

Прорисовал фрагмент чертежа из книги "Вооружение военных судов" К.Н.Посьета. Возле запасного якоря очень тесно!


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 25.jpg [ 55.13 Кб \| Просмотров: 1665 ]

10 мар 2014, 10:59

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

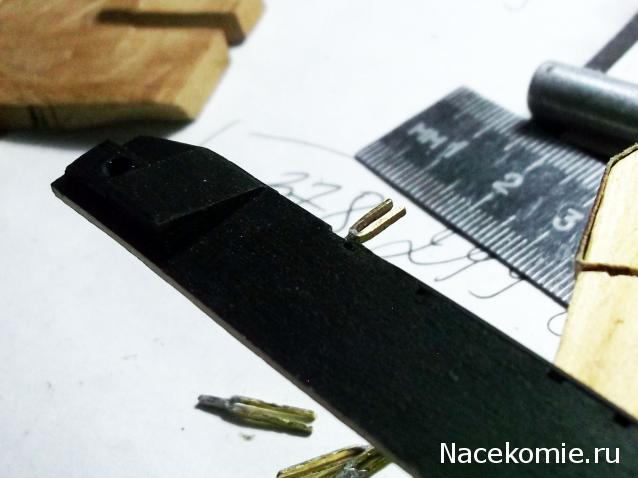

При извлечении опытного образца "вилки" повредил эбеновую планку. Придется заменить. Окончательный вариант "вилки" (фото)


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 012.JPG [ 37.15 Кб \| Просмотров: 1603 ] Корабль 12 Апостолов - фотоотчет konstantinfom 013.JPG [ 32.08 Кб \| Просмотров: 1603 ] Корабль 12 Апостолов - фотоотчет konstantinfom 014.JPG [ 41.09 Кб \| Просмотров: 1603 ]

10 мар 2014, 18:40

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

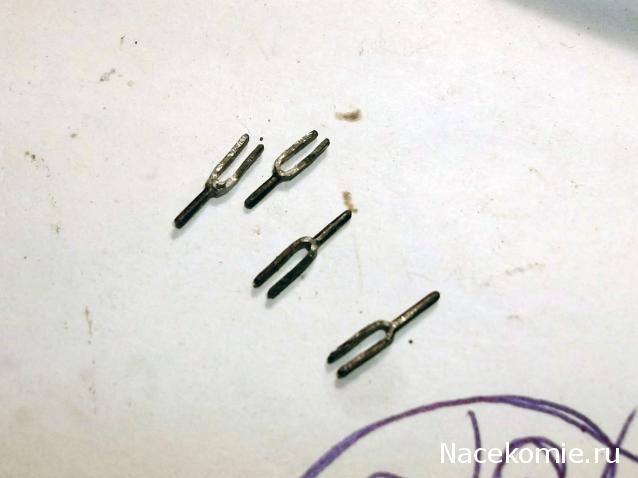

Вилки почернил и отправил в коробку.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 015.JPG [ 25.56 Кб \| Просмотров: 1579 ]

10 мар 2014, 20:17

Vovancheg

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Константин Владимирович, а где можно посмотреть расположение иллюминаторов по нижнему бархоуту? Те, что идут под нижним рядом пушечных портов. И каков их диаметр для нашего масштаба 1:100?

10 мар 2014, 21:30

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Владимир, иллюминаторы показаны на продольном разрезе. Чуть позже я обведу и дам здесь ссылку. Иллюминаторы были очень маленькие - в нашем масштабе 1,5 мм в диаметре.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 7.JPG [ 48.45 Кб \| Просмотров: 1550 ] Корабль 12 Апостолов - фотоотчет konstantinfom 9.JPG [ 28.38 Кб \| Просмотров: 1550 ] Корабль 12 Апостолов - фотоотчет konstantinfom 15.JPG [ 29.32 Кб \| Просмотров: 1550 ]

10 мар 2014, 22:07

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Ссылка http://yadi.sk/d/4meyTQ-4KHFwA

На фото иллюминаторы диаметром 1,5 мм на моем корабле. Центр иллюминатора расположен ниже портов гон-дека на 11 мм (то есть иллюминаторы расположены в кубрике высоко - между бимсами).


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 6.JPG [ 52.77 Кб \| Просмотров: 1544 ]

Последний раз редактировалось konstantinfom 11 мар 2014, 07:07, всего редактировалось 1 раз.

10 мар 2014, 22:24

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Прижимную планку заменил на грушевую


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 015.JPG [ 45.66 Кб \| Просмотров: 1532 ]

10 мар 2014, 22:58

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Разметил на правом фор-руслене положение вантовых русленей, вырезал прижимную планку.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 016.JPG [ 64.86 Кб \| Просмотров: 1479 ]

11 мар 2014, 12:04
