Корабль 12 Апостолов - фотоотчет konstantinfom

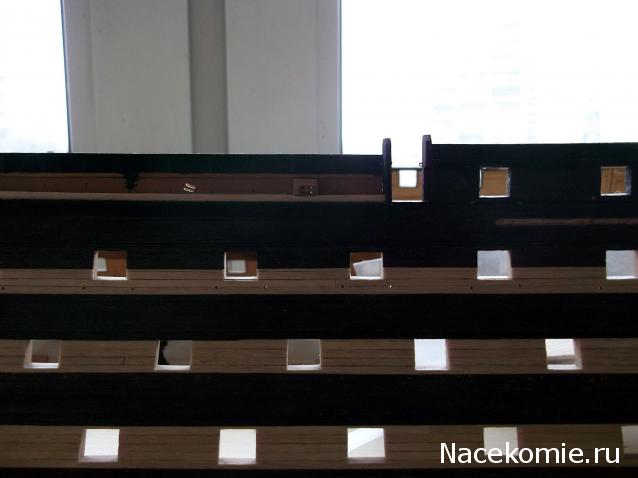

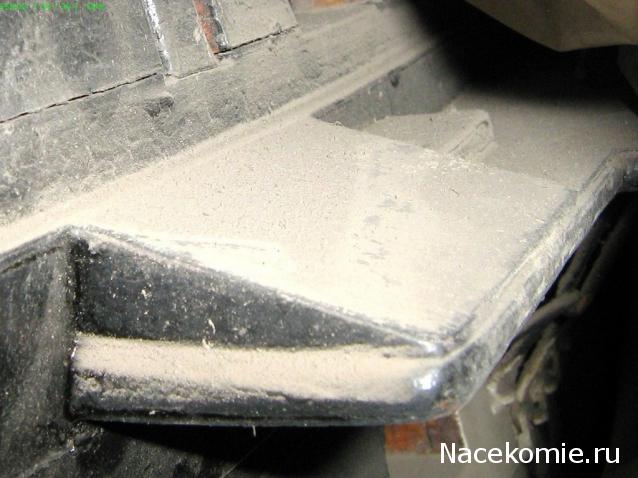

Исправляю. Конечно, нужно было делать до установки панели на место

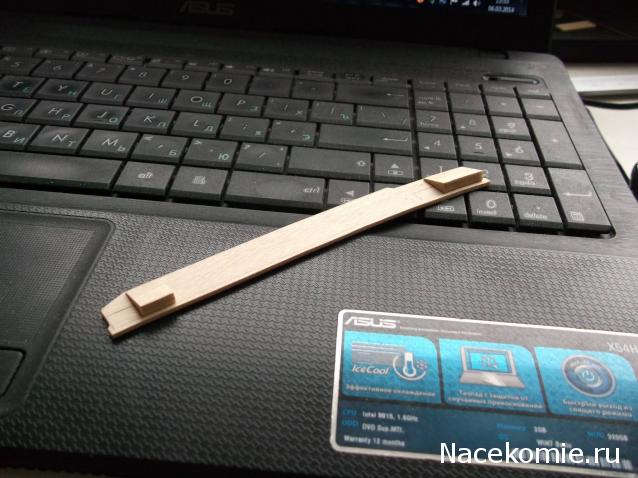

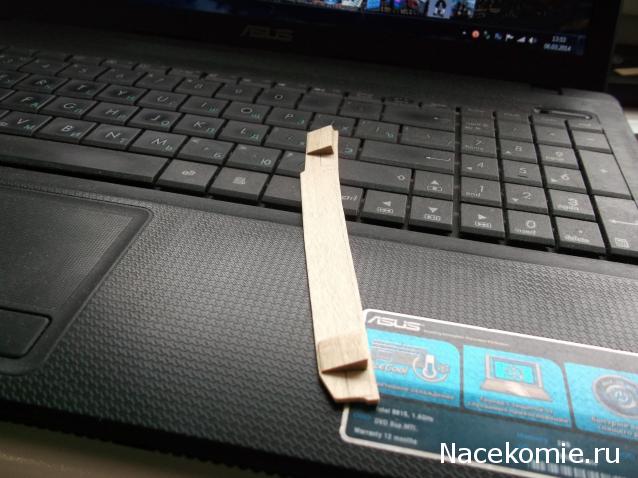

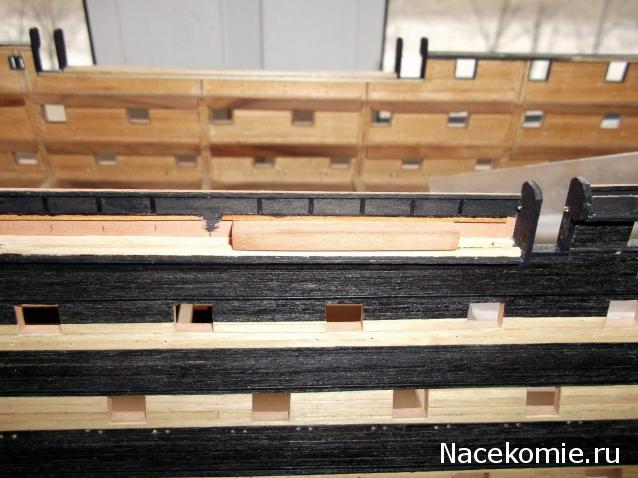

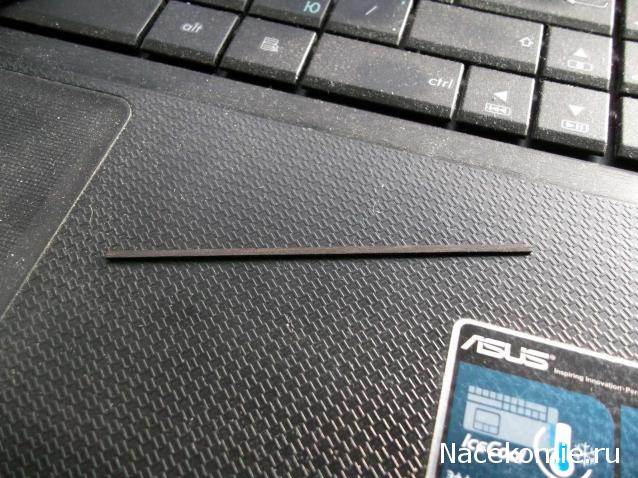

Подготовил брусочек 6,5х4,5 мм для врезки шкивов

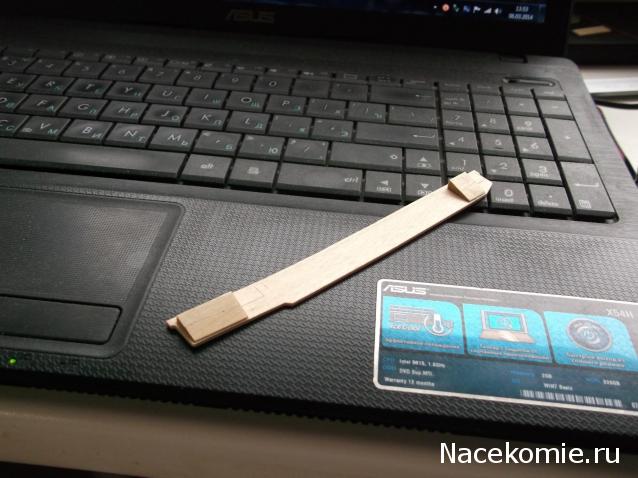

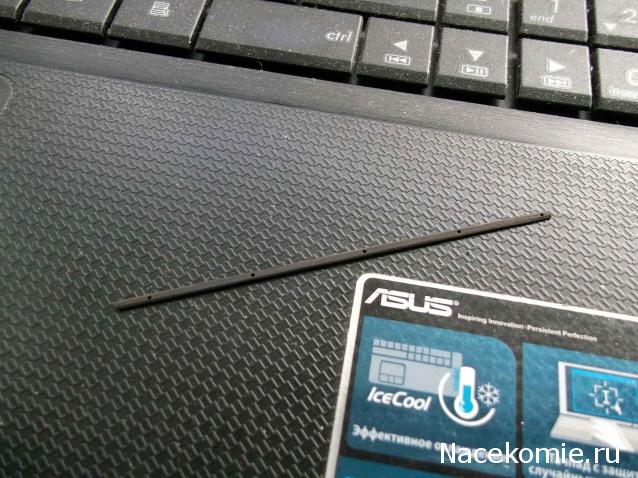

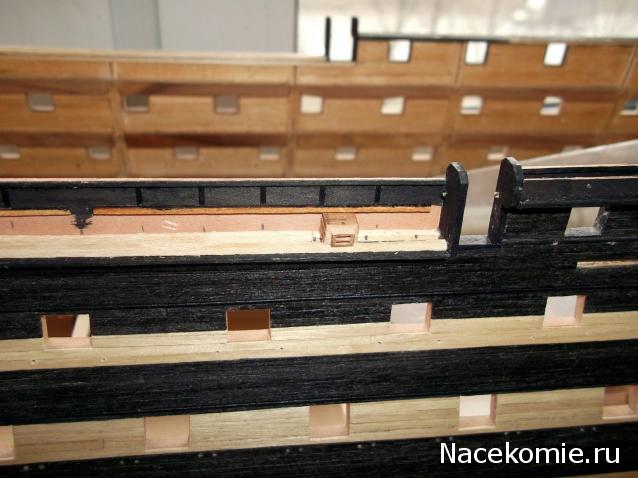

Блок со шкивами: нижние - для заднего выстрел-браса; верхние для ундер-лисель-галса

Второй блок со шкивами (для фока шкота).

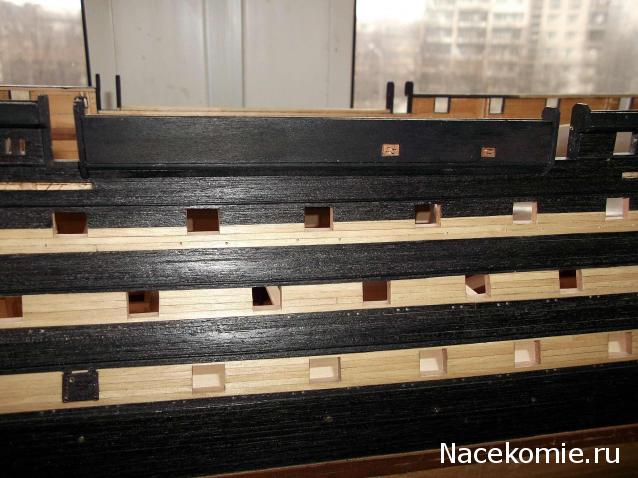

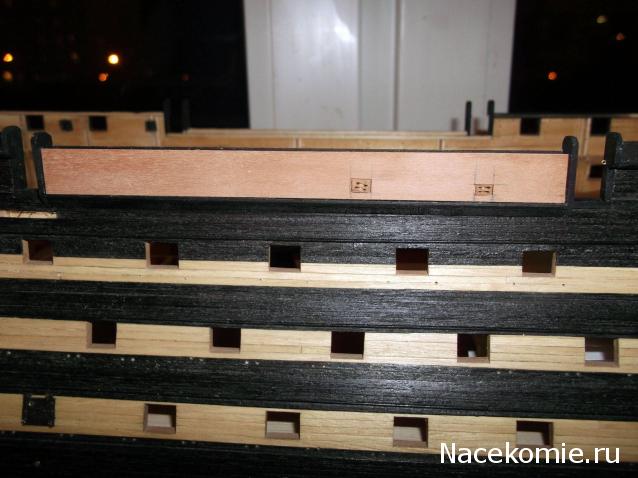

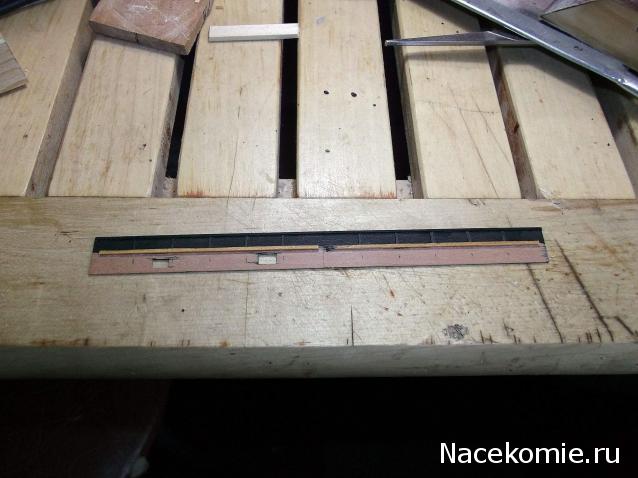

Вырезал каркас наружной стенки

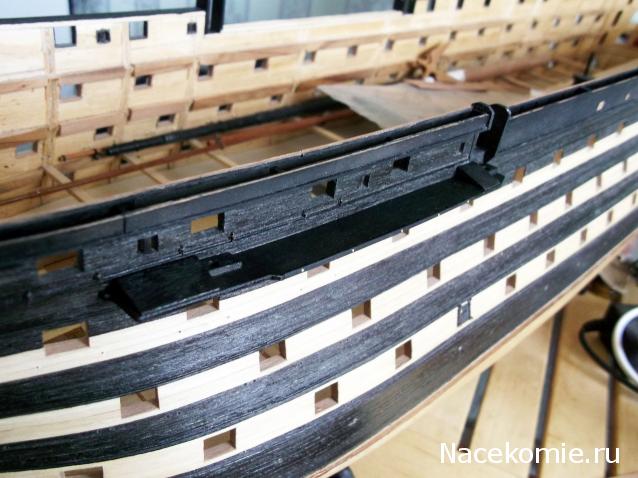

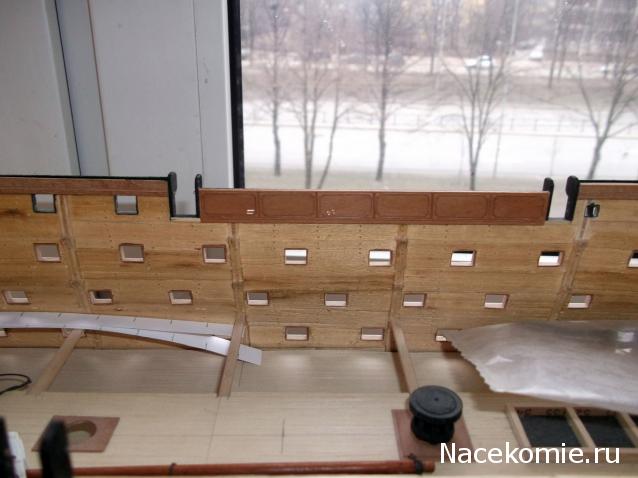

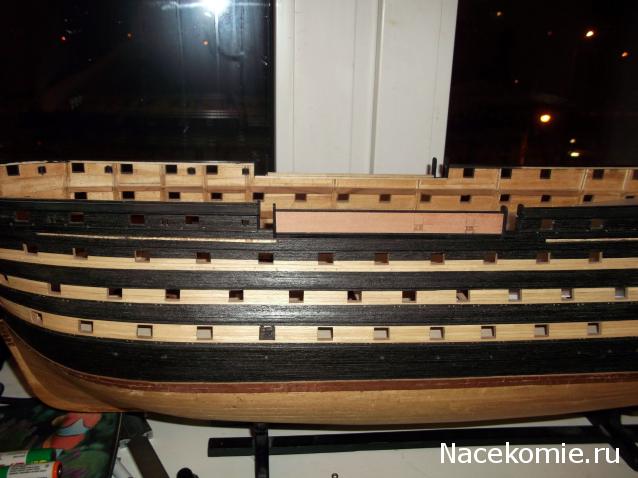

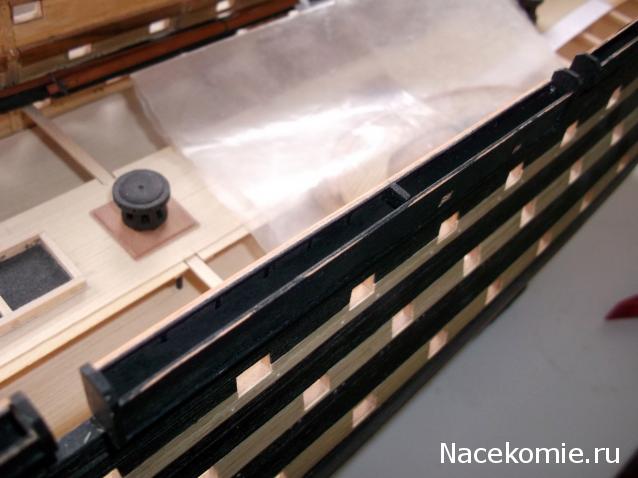

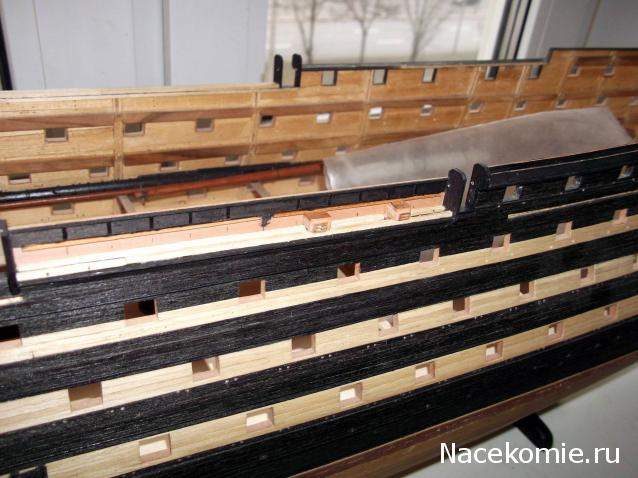

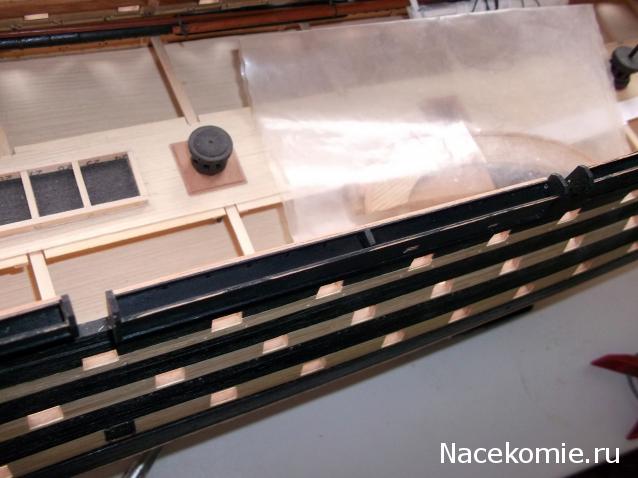

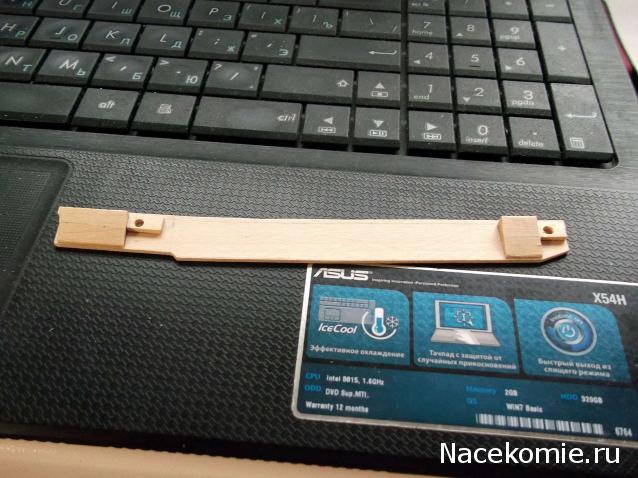

Каркас наружной панели с изнанки. Примерка на месте

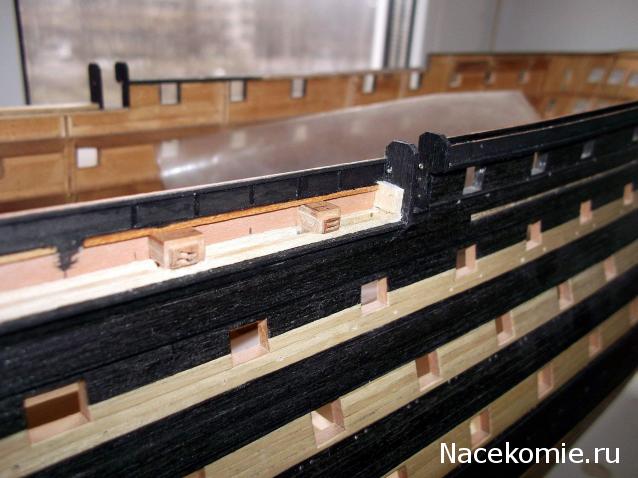

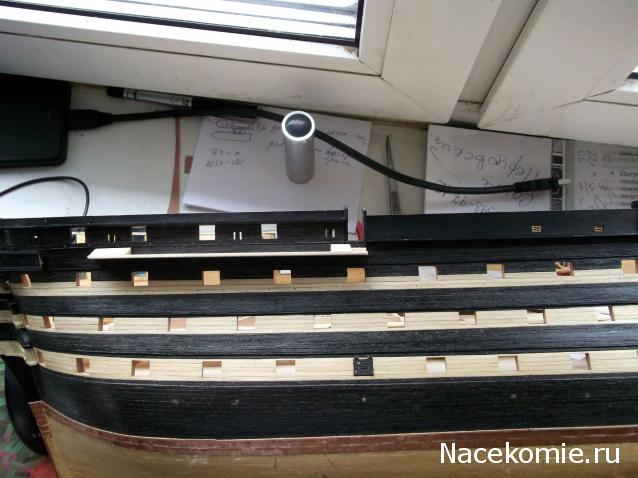

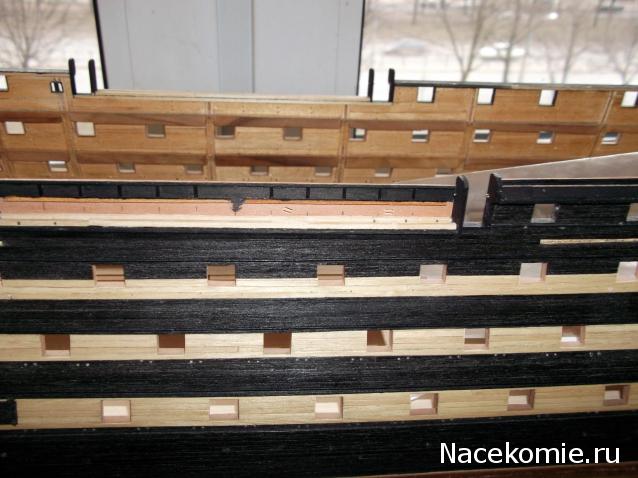

Вырезал доски донного настила второго яруса. Собрал конструкцию на клею. Внешнюю обшивку коечных сеток пока делать не буду - перехожу на правый борт

Константин Владимирович скажите в каждом блоке по 4 шкива, я правильно понял?

Да, ведь диаметр шкива по чертежу 2 мм, а ширина конструкции 6,5 мм.

У меня пока получилось вот так:

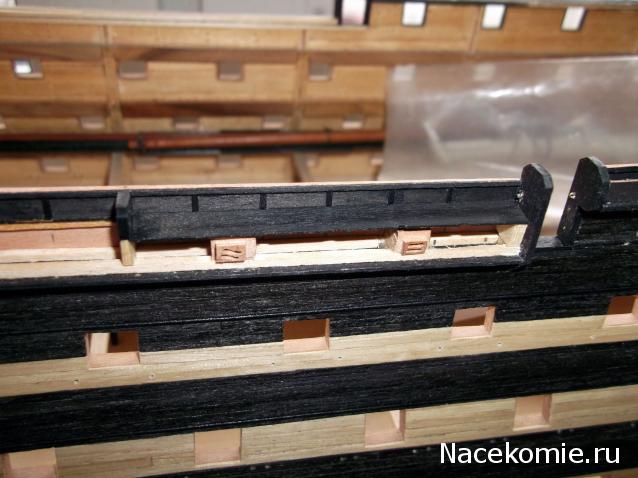

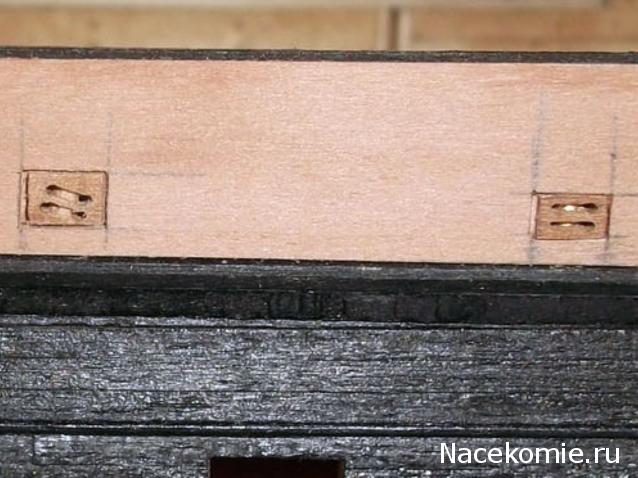

Шкив 2,7Х0,8; блок Д,Ш,В 6,5Х5,5Х4,5. Торчат по тому что толщину борта еще нужно добирать. Если что извините, что влез со своим.

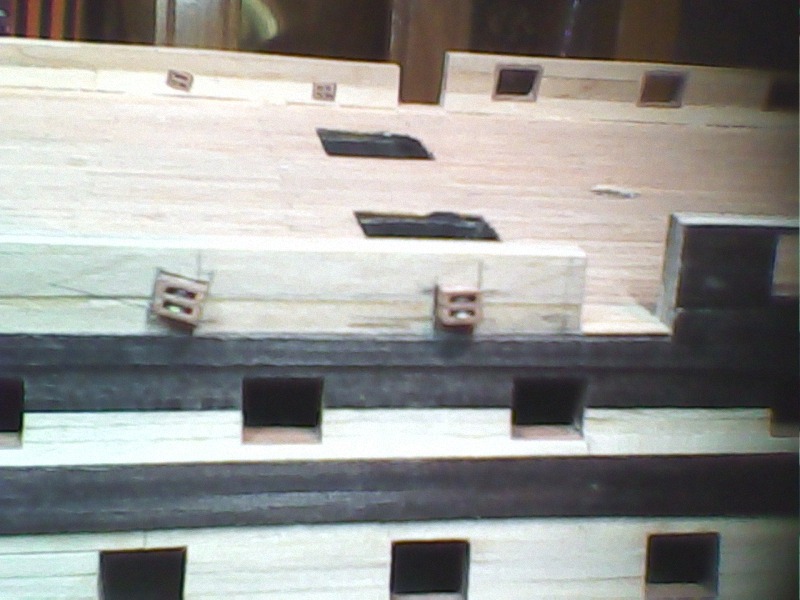

Заявленный на мыльнице режим "Макросъемка" на деле как таковой отсутствует. Поэтому то, что имею. На фото видно, что медные шкивы только в заднем блоке. Дело в том, что они будут свободными от снастей. В шкивы переднего блока будут заведены фока-шкоты, они не будут видны.
Медный шкив нарезан из латунной трубки диаметром 2 мм и сделан по технологии коуша. В середину запрессован кусочек шпона, в котором просверлена дыра для оси 0,6 мм.

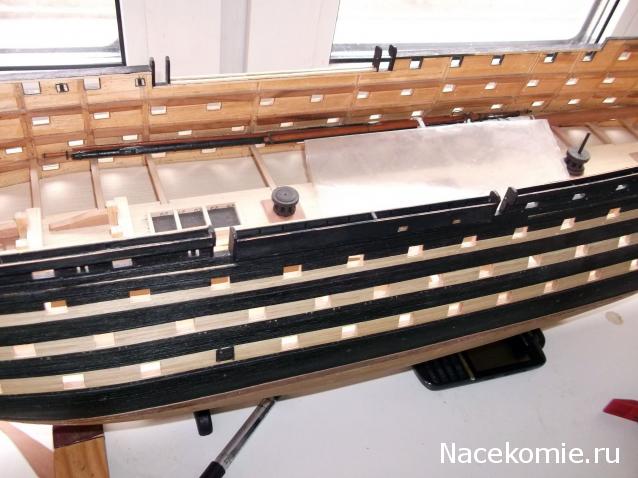

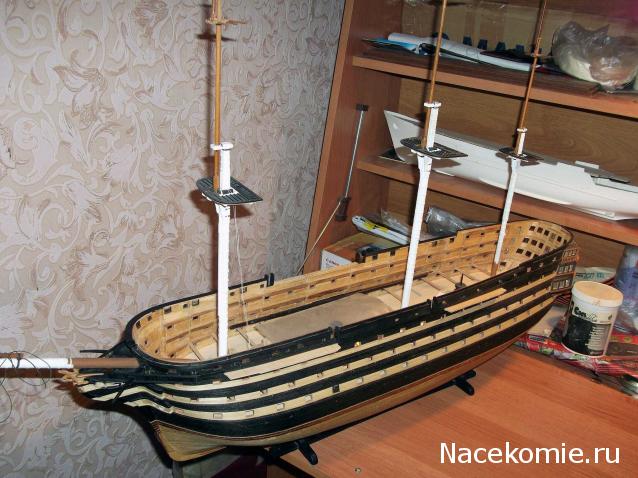

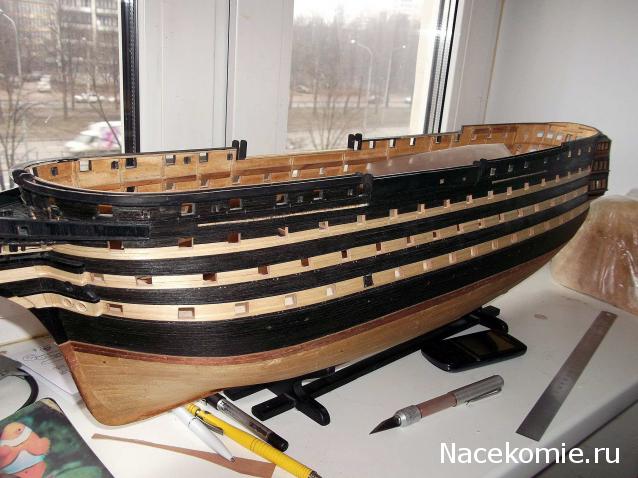

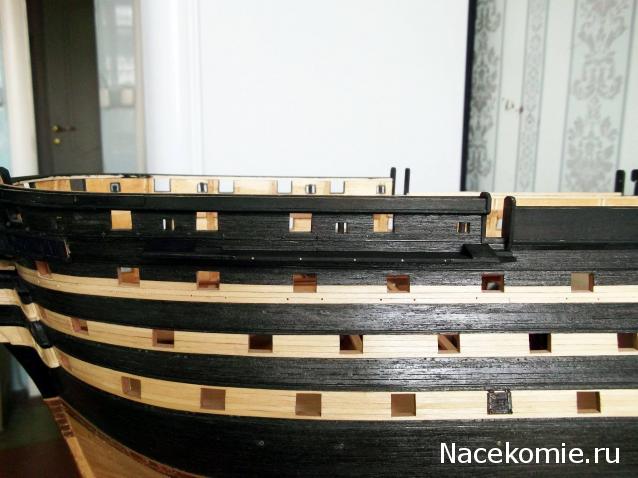

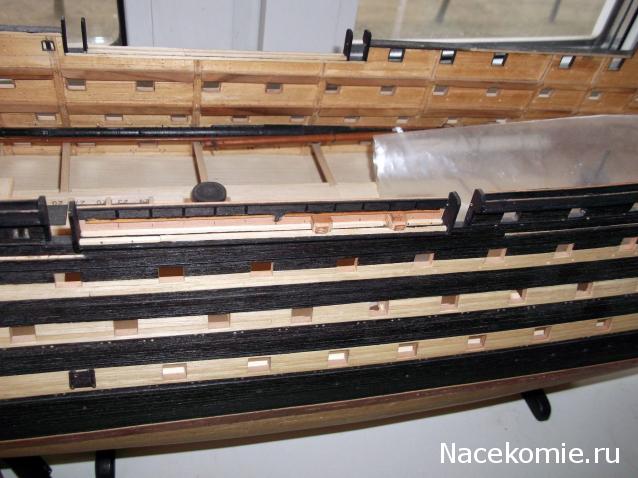

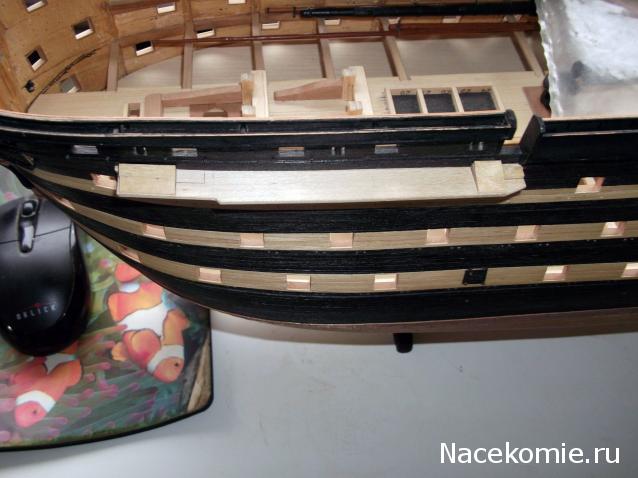

Общий вид с каркасами коечных сеток по левому борту

Начал панель для шкафутной коечной сетки правого борта

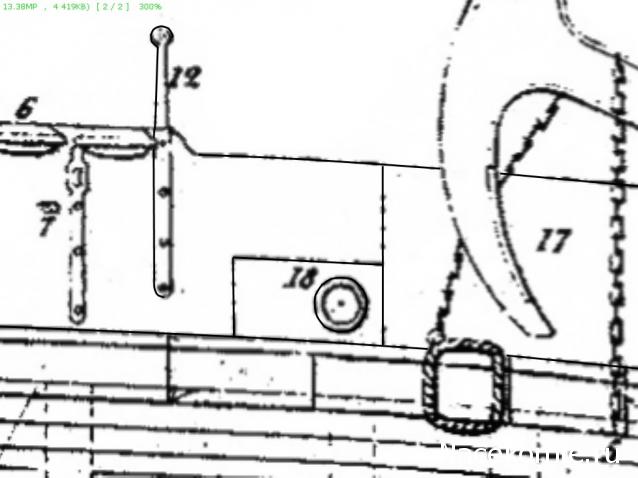

Изучаю устройство русленя

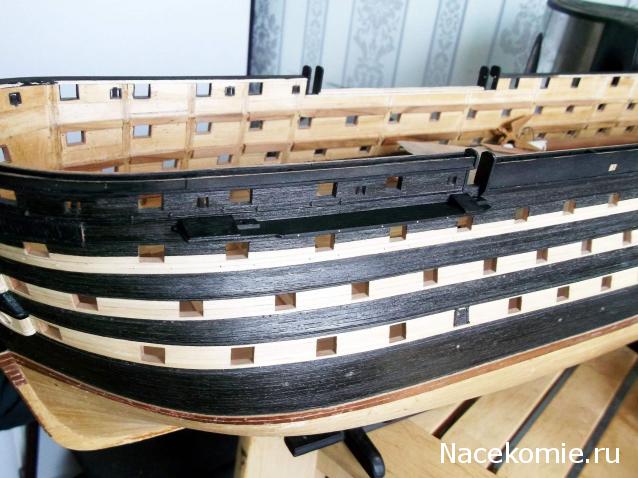

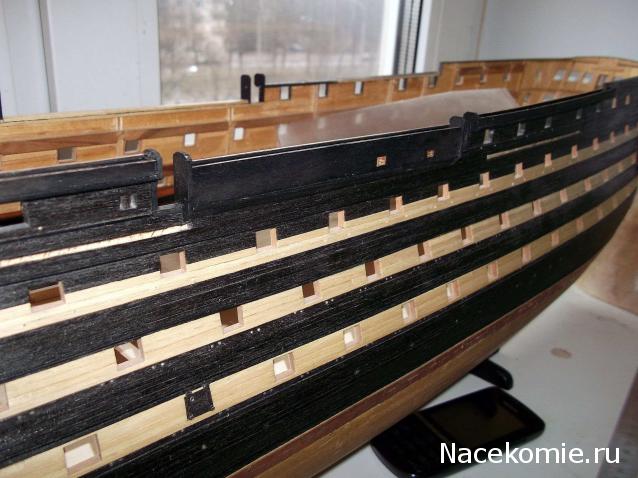

Примерка на месте

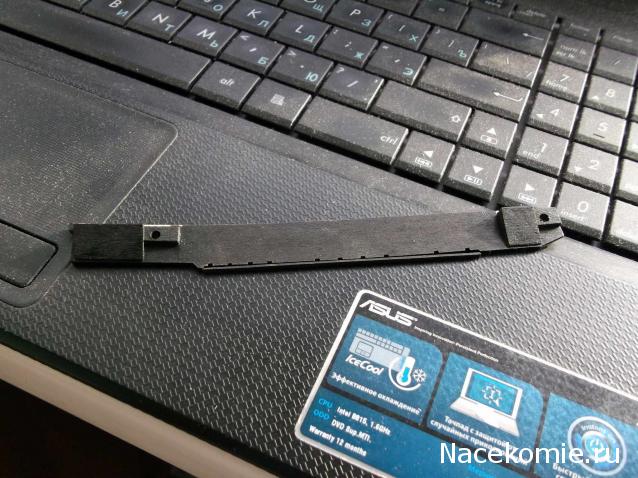

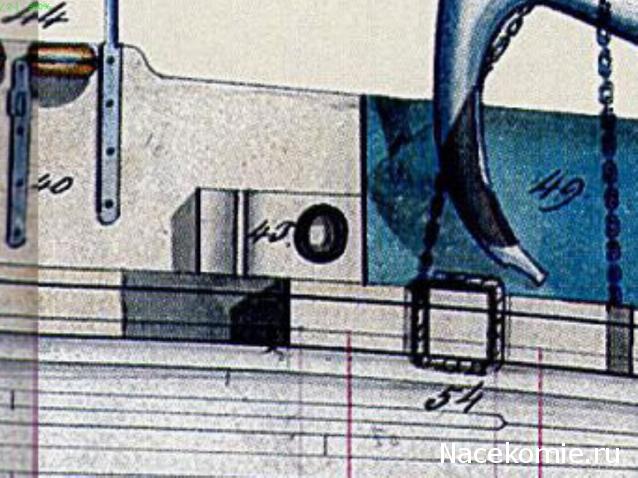

Башмак для пентер-балки настоящего якоря на парадном чертеже показан резной (в цвете). Однако на чертеже из книги К.Н.Посьета и на раздвижной модели это просто прямоугольный кусок дерева. Поэтому делаю, как на модели

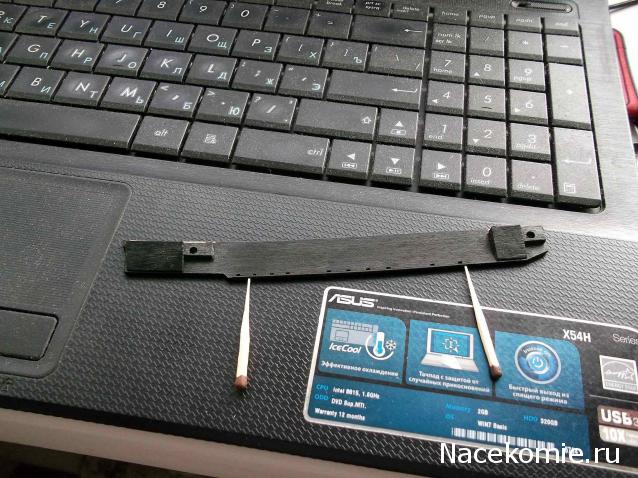

Разметил положение юферсов, окрасил руслень и вырезал прижимную планку из эбена.

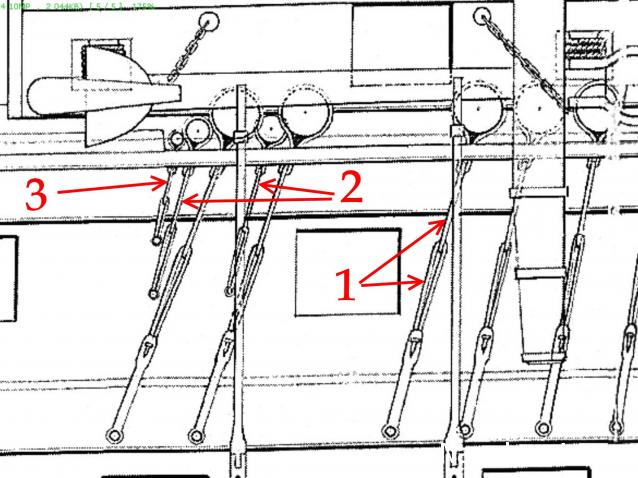

При разметке учитывались толщины металла для вант-путенсов (измерено на теоретическом чертеже):
1(вантовые вант-путенсы) - 0,5 мм
2(стень-фордунные) - 0,3 мм
3(брам-фордуна) - 0,25 мм

Засверлил прижимную планку для гвоздей

Примерка русленя на месте
