Всех с днем защитника отечества!

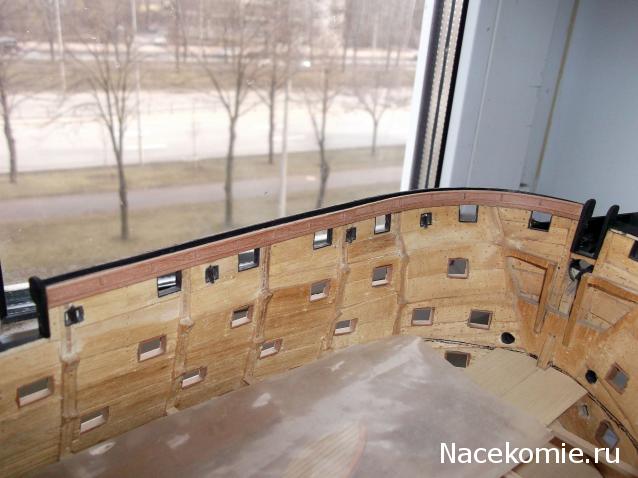

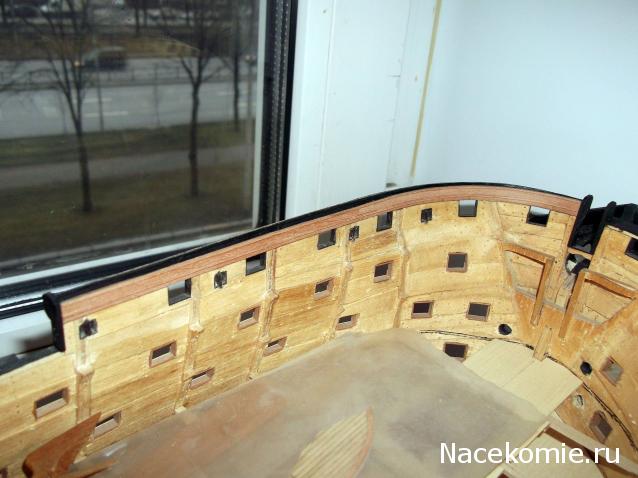

Приклеил верхнюю и нижнюю рейку на коечную сетку с внутренней стороны (на баке).

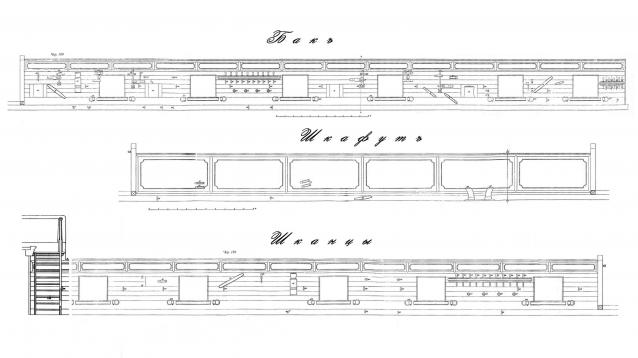

На чертеже развернутого борта (К.Н.Посьет) видно, что со стороны палубы коечные сетки разделены на декоративные узлы: бак на 14, шкафут на 6, шканцы на 12.

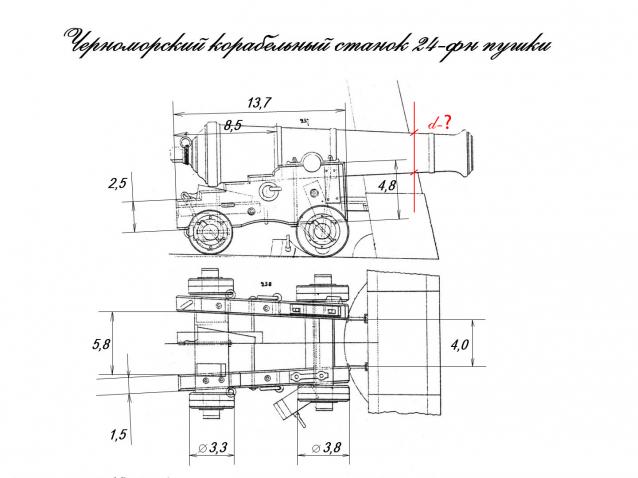

Добрый вечер Константин Владимирович, не подскажите диаметр вашей 24-фунтовой и 36-фунтовой пушки в этом сечении.Заранее благодарен...

Станислав, измерил - 2,9 мм (пока для 24-фунтовой). У 36-фунтовой получается почти столько же - 3,0 мм. Тут могут быть погрешности при литье. Поэтому попробую измерить на чертеже.

Измеренные на чертеже эти диаметры составляют: для 24-фунтовой 3,06 мм; для 36-фунтовой 3,6 мм.

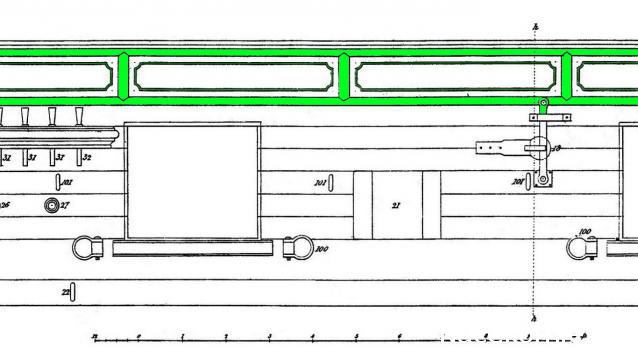

Отделка коечных сеток со стороны палубы оказалась непростым делом. На чертеже из книги К.Н.Посьета в масштабе модели ширина светло-зеленой рейки составляет 0,6 мм, а темно-зеленой - 0,13 мм.

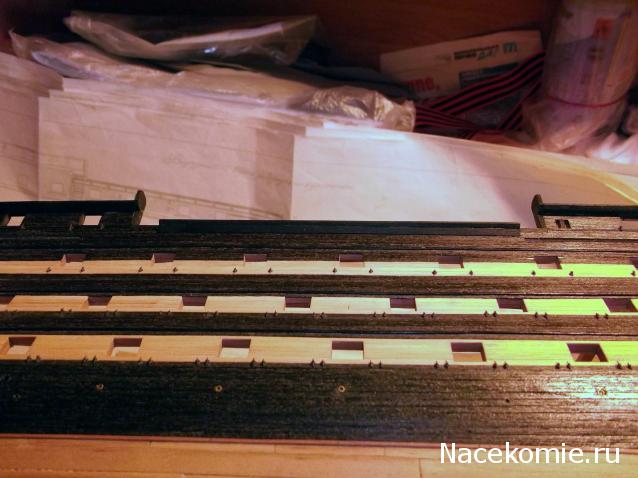

Я это уже сделал по всем бортам. Использовал ореховые планки 0,5мм толщиной. Нарезал на микроциркулярке пакет из реек 3мм шириной в пакете из 5 штук длиной 50см. Ещё осталось... В середине, где 6 декоративных вставок, я их сначала наклеил на лист кальки, потом в пакете обработал в нужный размер с фасками.

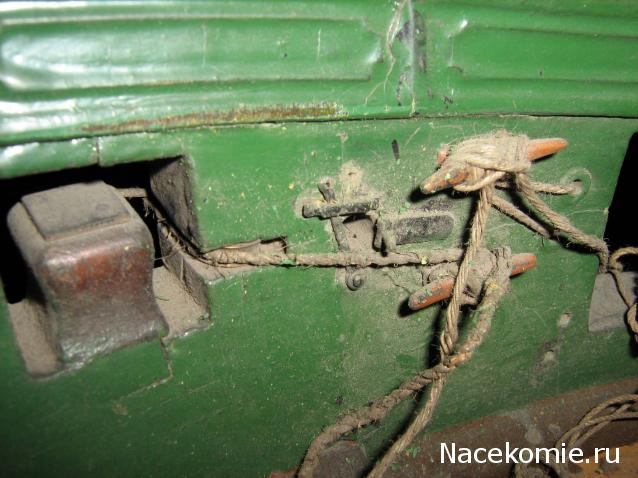

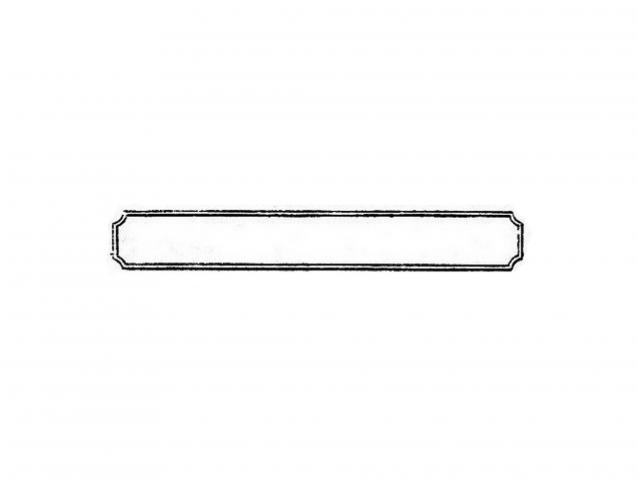

Напрягает вот эта отделка (43). Рейка, из которой эта фигура сделана, имеет ширину 0,5 дюйма. В масштабе 1х100 это 0,13 мм. Как такое возможно сделать? На втором фото кусок коечной сетки модели фрегата Паллада в масштабе 1х24 (т.е. в четыре раза крупнее) - сделали чеканку на листе металла и прибили на сетку

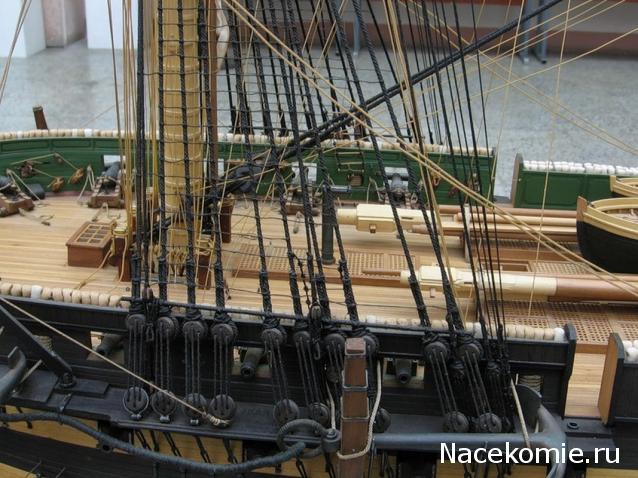

Внимательно присмотрелся: в свое время Лев Ильич Алёшин столкнулся с этой проблемой и не стал делать эти элементы отделки

Нужно будет протестировать вариант Михаила Смирнова

Относительно этих элементов я сделал просто, аккуратно срезав углы ножом. Эти радиусы всё равно не будет так хорошо видно. А вот на больших элементах, я их сделал в пакете надфилем.

Вырезы как раз не напрягают. Проблема в масштабности деталей. На самом деле (в реальности) не было таких больших выпуклых плоских наделок типа филёнка. Просто по контуру был набит штапик сечением примерно 13х13 мм (полдюйма). То есть если имитировать фигуру кусочком шпона, придется сточить 2/3 его толщины.
Владимир, посмотрел Вашу работу, результат понравился. Есть одно "но": шкафутная коечная сетка. Придется бросить изыскания и заняться этой конструкцией.

Константин Владимирович, по сути там была фигурная филенка, не было там панели, это классический вариант заполнения пространства....

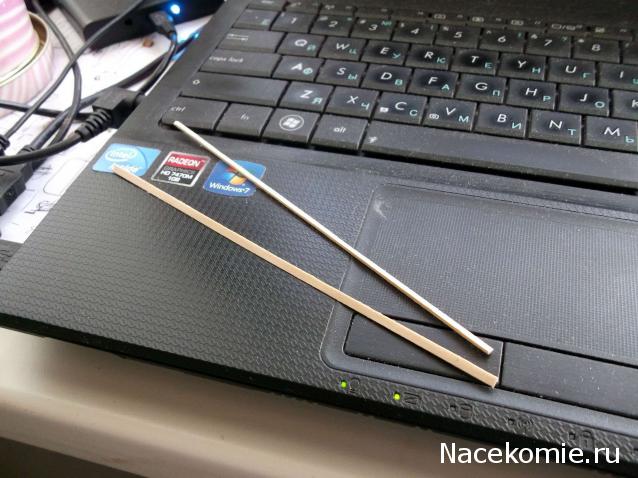

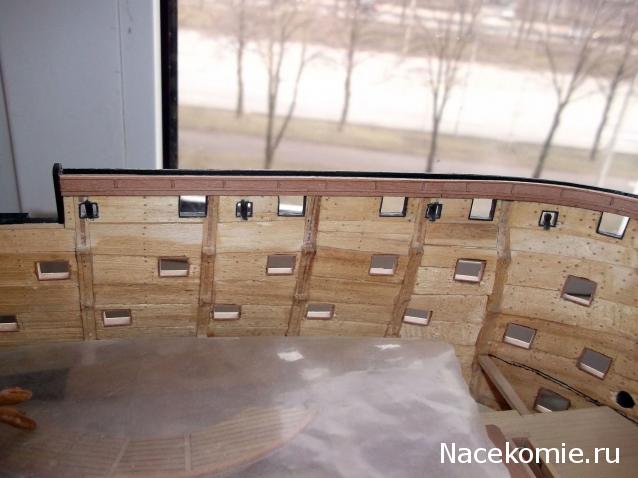

Ну да. Я определился с декором. Начинаю делать шкафутные коечные сетки. Для начала нужно прибить наклонную доску под планширем. Для этого подойдет рейка из многострадальной школьной линейки 2х2 мм, срезанный в сечении по диагонали

Рейки вырезал, теперь обрезать в размер, почернить и приклеить на место

Приклеил на правый борт, клею на левый

Ну, я понял конструкцию шкафута - та же коробка....

Тоже собирается на планшире, только она двухэтажная. Прибил планку слева. Теперь четыре фалрепные доски

Чем вы клеите рейки?
