Корабль 12 Апостолов - фотоотчет konstantinfom

Второй кусочек - прямой

И на шкафуте по левому борту

Наружная доска коечной сетки (бак левый борт). На ребро её, конечно, к планширю приклеить нельзя.
Стенки коечной сетки крепили на железных скобах (рис. 2). В масштабе 1х100 для меня этот способ очень трудозатратный. К тому же результат может получиться неудовлетворительный.

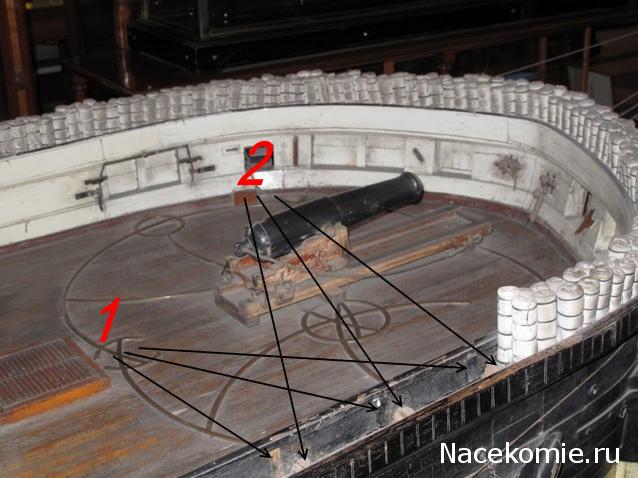

На модели корабля Император Николай 1 видно, что в коечной сетке имеются скобы (обозначены цифрой 1) и деревянные бруски (цифра 2). Придется ставить такие поперечные бруски сечением, например, 1,5х3 мм длиной 5,5 мм.

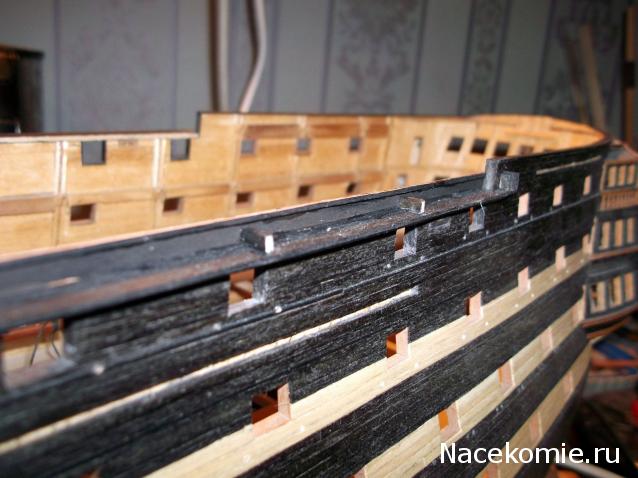

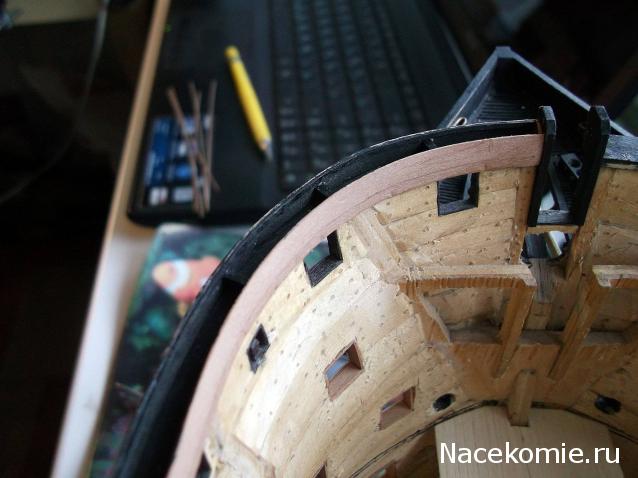

Расставил брусочки для крепления наружной обшивки коечной сетки

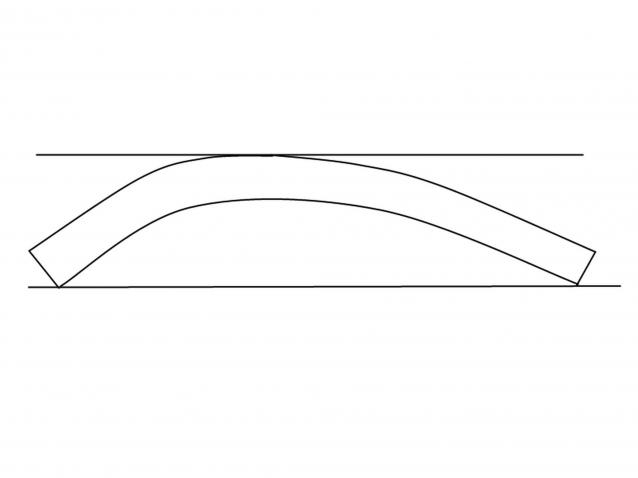

У меня одной доской не получилось выгнуть, составил из трёх

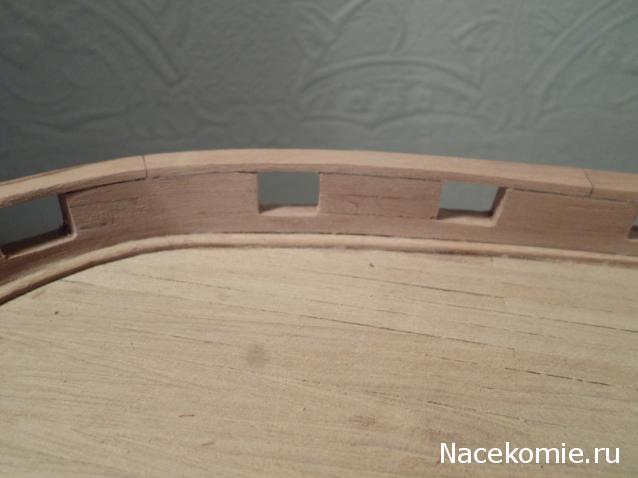

Мне было проще - я не гнул, а тупо вырезал из линейки

О-о-о-о, Константин Владимирович снова у штурвала и поведет корабль правильным курсом!!!

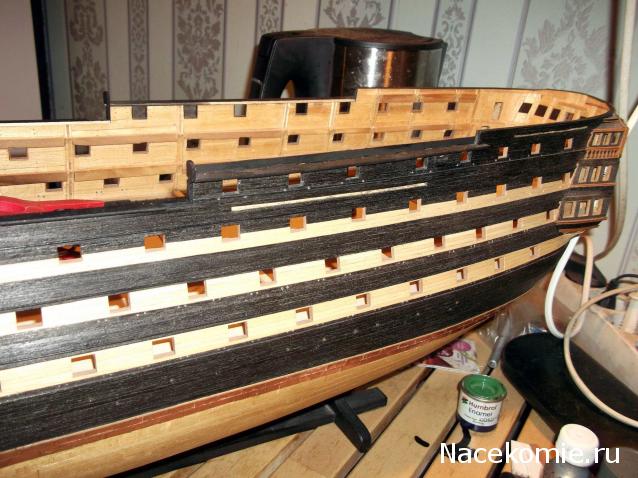

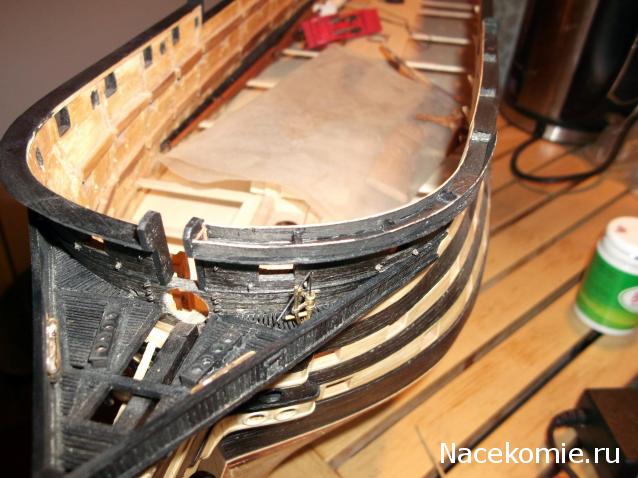

Первая внешняя доска

Константин, а когда Вы палубы будете устанавливать? По Вашим планам...

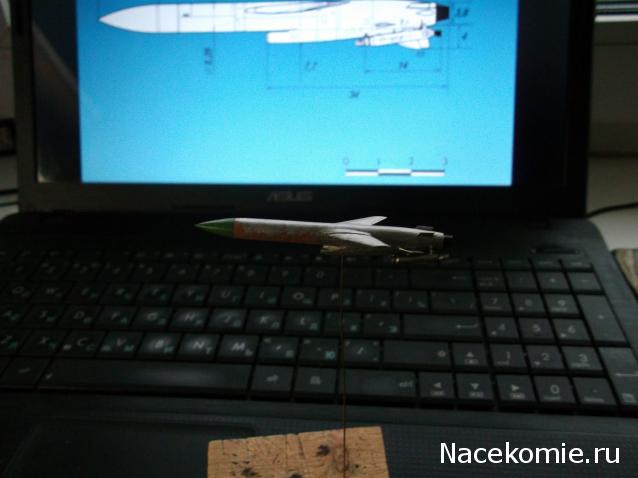

Владимир, только что закончил ПЛАРК К-431 (проект 675М). Мысли бы в кучку собрать... Думаю, что добью фальшбортные коечные сетки, потом медь на днище, без малого 200 болтов с чекой в левый борт, потом руслени с юферсами и вант-путенсами, около сотни крышек портов разного вида поставить... а уж потом палубы.

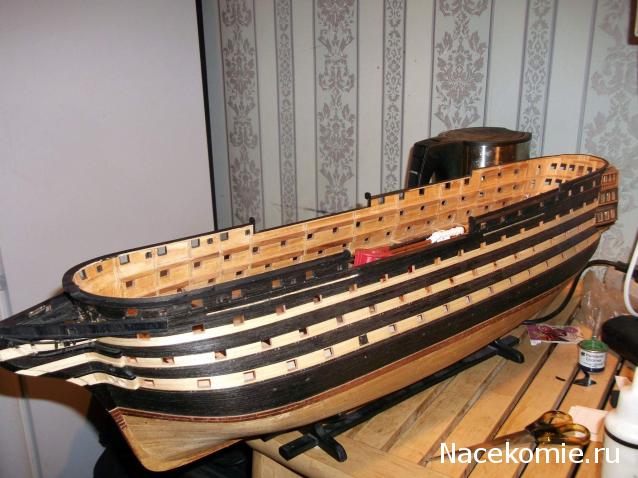

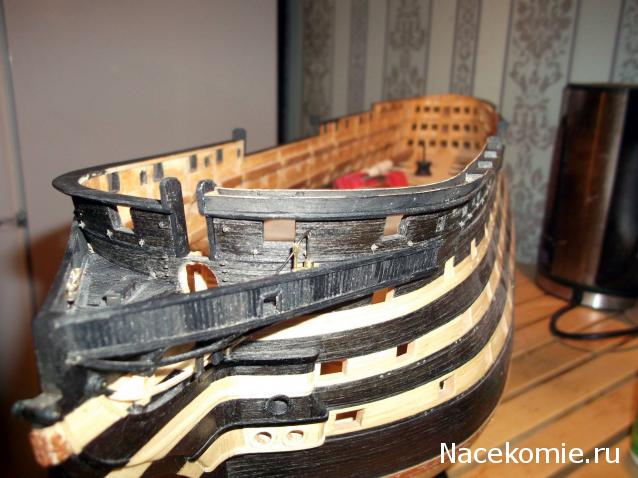

А пока бак левый борт - каркас фальшбортной коечной сетки сформирован. Попутно приходится вести исследовательскую работу. Например, действующий механизм якорной машинки пытаюсь создать.

Константин, как сказал поэт - "планов громадьё!" УВАЖАЮ!!! Установленные крышки портов не будут мешать дальнейшей работе с корпусом?

В изложенной последовательности ничто мешать не будет. Тем более, что порты опер-дека буду делать закрытыми. Дело в том, что нижние половины крышек при открытом порте были откинуты на цепях в горизонтальное положение. Цепочки такого калибра мне не сделать, поэтому порты закрою, всё равно стволы из порта будут торчать.

Позвольте вопрос. а чем вас не устроил журнальный планширь? Ежели широк, так урезать можно...

Насколько я понимаю, партворк вообще предполагает свою конструкцию, отличную от реальной.

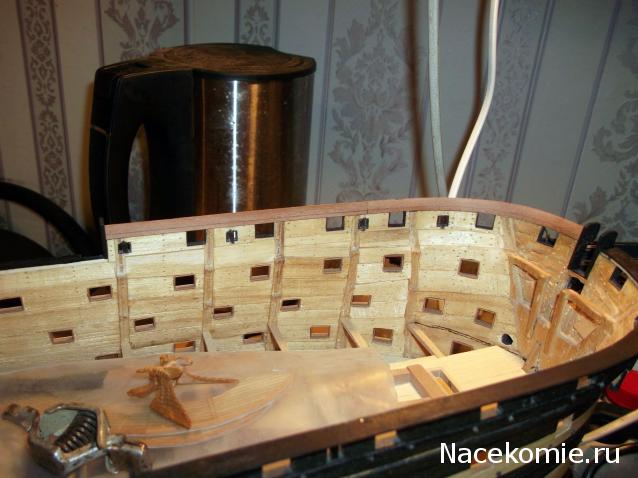

На внутреннюю сторону внешней доски поверху наклеил полоску шпона (шириной 1 мм), окрашенную в черный цвет

Там планширь вровень с бортом, т.е. он как таковой там вообще осутствует и коечные сетки за срез борта не выступают, всё сделано в одной плоскости.

Перескочил на шканцы, левый борт

Хорошо. А если у меня фальшборт будет на 3 мм., тоньше чем по журналу? Тогда нормально планширь журнальный станет?

Честно говоря, не знаю - этот узел в партворке я не смотрел. Строю по чертежам монографии Г.А.Гребенщиковой.

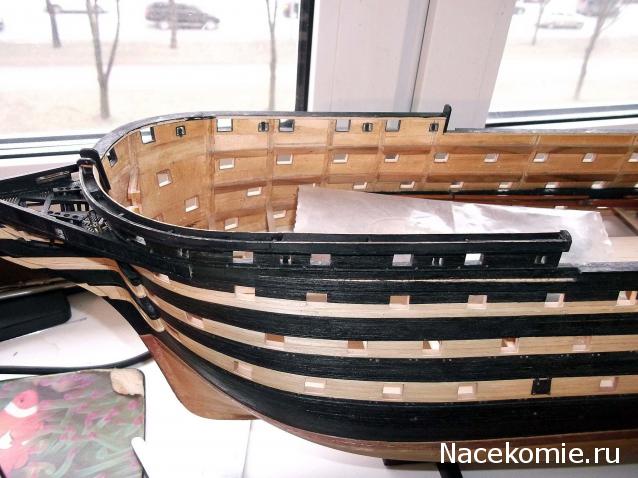

Шканечная коечная сетка по левому борту. Пока только каркас.

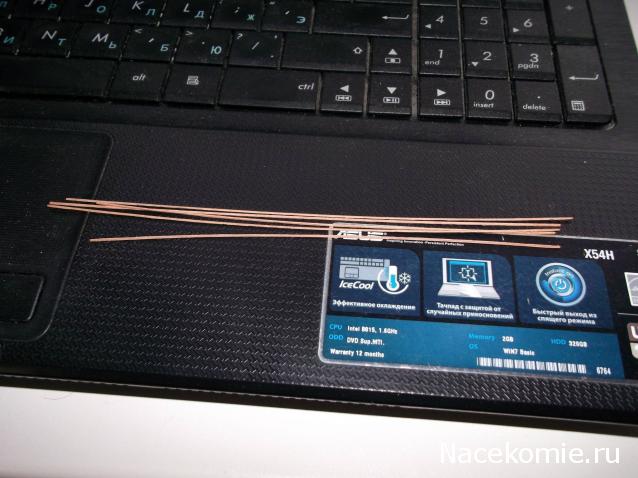

Рейки для отделки фальшбортных коечных сеток со стороны палубы. Перерыв до понедельника.
