Вот и я не тороплюсь с этим. Посмотрим, что предложит издатель. Изменить можно всегда.

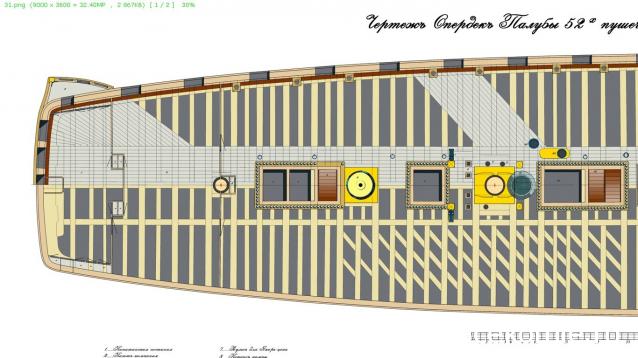

Так должно быть лучше видно: настил опердек-палубы по системе Роберта Сеппингса. На 12 Апостолов закрытые орудийные палубы были такие

Спасибо, теперь понял. Судя по тому, что предлагает издатель патворка, они либо не знают о диагональной расшивке или упростили все. Теперь я в раздумьях, как проще сделать такой настил. Наверное, сначала вырежу шаблон кватер-дека, прорежу в нем все отверстия, через которые можно заглянуть на опер-дек и потом буду мудрить с настилом. А пока продолжаю заполнять шпации под черновую обшивку корпуса.

Фотографировать пока нечего, вы такое видели неоднократно, да и вид сейчас у корпуса ужасный. Зашкурю, тогда и фотки сделаю.

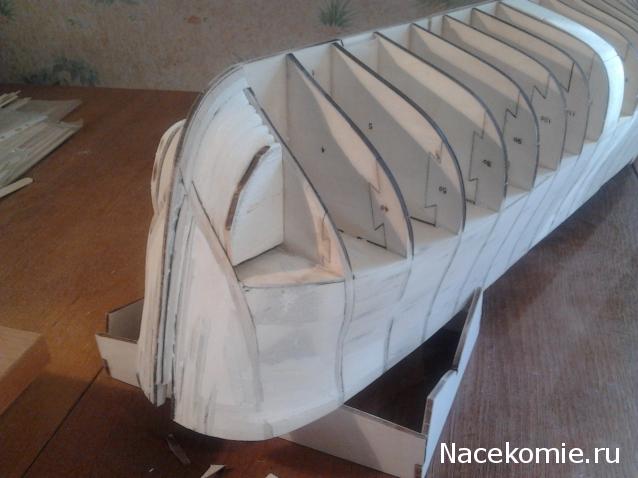

Вначале посетила мысль заполнить шпации и вышлифовать обводы корпуса. Сделал вот так:

Но теперь думаю, что зря потратил силы и время. Хотя бросать на полпути это не наши методы, доклею и подводную часть.

На этой фото видно где хочу вклеить гайки крепления подставки, может чуть раздвинуть в соседние шпации?

П.С. Кстати, когда дошью корпус до киля можно ли будет пропустить черновую и сразу клеить чистовую? Или все же черновая обязательна. Журналов я не получаю, рейки пилить самому, а на моей самодельной циркулярке это долго, вот и хотелось сэкономить на одном слое.

Игорь мне кажется нет смысла в черновой обшивке, при вашей сборке со шпациями...

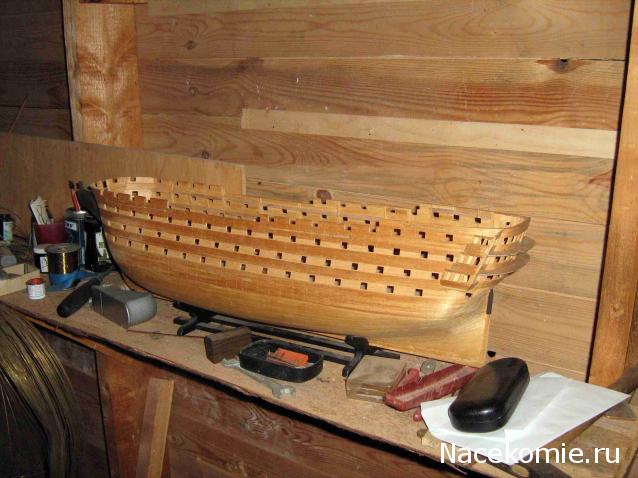

Я нечаянно стал созерцателем процессов, происходящих во времени с набором корабля 12 Апостолов. Выпилив набор из советской фанеры в 1996 году, заполнил шпации кусочками липы. Примерно в миллениум конструкция дала незначительные трещины (перевозка из г. Полярного в Питер). Пришлось наложить тоненькую внешнюю двухцветную обшивку - шпон. Это скрепило конструкцию намертво.

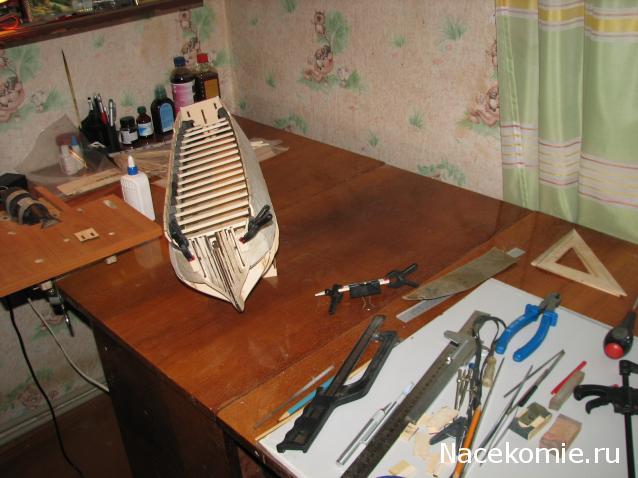

Чуточку обустроил рабочее место

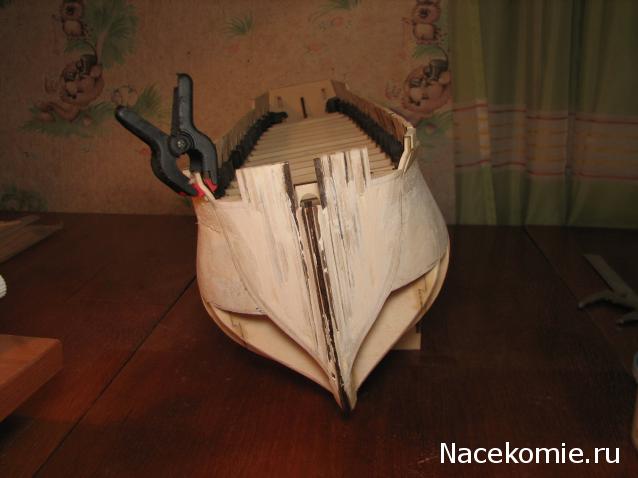

формирую переднюю надводную часть корпуса

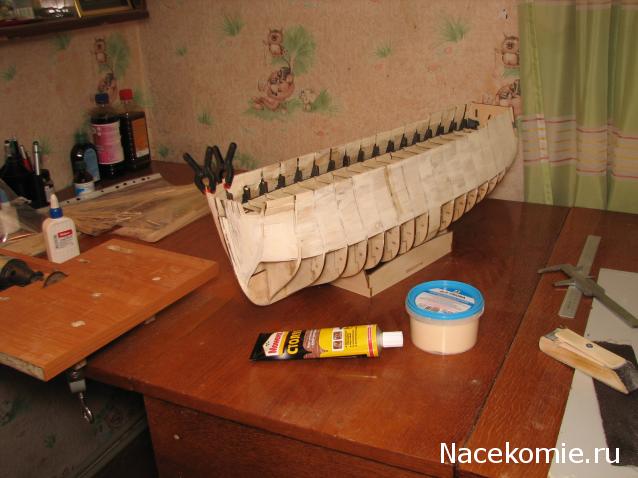

Приобрел тюбик момент-столяр (еще не пользовался им) и баночку акриловой шпаклевки, шпаклевка ложиться и держится отлично, обрабатывается хорошо, мне понравилась.

Не понимаю любви к шпаклевке. Зачем? Аккуратно сделать черновую, вышкурить и не надо ничего шпаклевать.

шпаклевка нанесена была очень тонким слоем, почти как грунтовка и потом вся сошкурена оставшись только в мелких щелях и там где прослабил скругления при малковке. А черновой у меня не будет, достаточно заполненных шпаций и по ним буду клеить чистовую.

Просьба, сделайте пожалуйста фотографию крупным планом выделенной части корпуса с того же ракурса.

Вклеиваю рейки между фанерными ребрами из журнала и потом сошкуриваю. Чтобы заделать мелкие щели нанес немного шпаклевки, но еще не выводил обводы. Да и без подводной части вывести плавно не получится. Так что там еще не на что смотреть. Форумные фото мелкие, вот тут можно увеличить и посмотреть подробнее.

Игорь! С прошедшим тебя Днём рожденья! Хорошее у тебя рабочее место. У меня поменьше будет...

В носу и корме нижнюю часть тоже бы заполнить (хотя, думаю, что и без меня знаете)

Дочку спровадил учиться в Харьков, а ее комнату преобразовал в мастерскую.
Темновато только (фотки делал вечером и без вспышки), лампы освещения неудобно расположены, надо на выходных смотаться за настольной лампой на шарнире, чтоб подать свет в нужную точку.

подводную часть заполнить намного легче, если присмотритесь к фотке то там в средней части видна уже одна заполненная шпация.

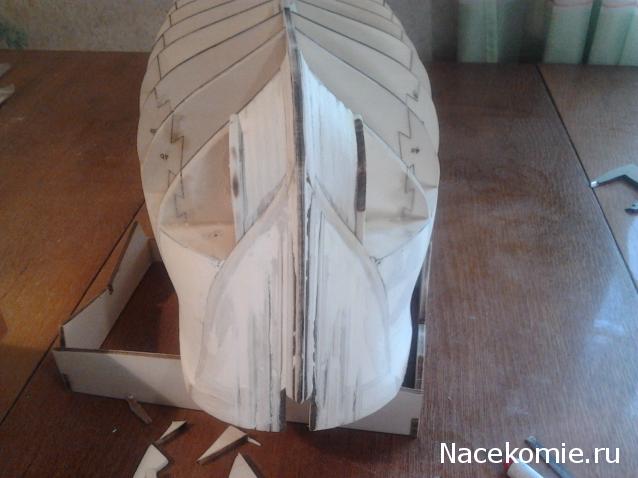

Начал заполнять носовую подводную часть. Первые шпации решил заполнить полностью, следующие только по контуру шпангоутов буду клеить для облегчения корпуса и ускорения данного мазохизма.

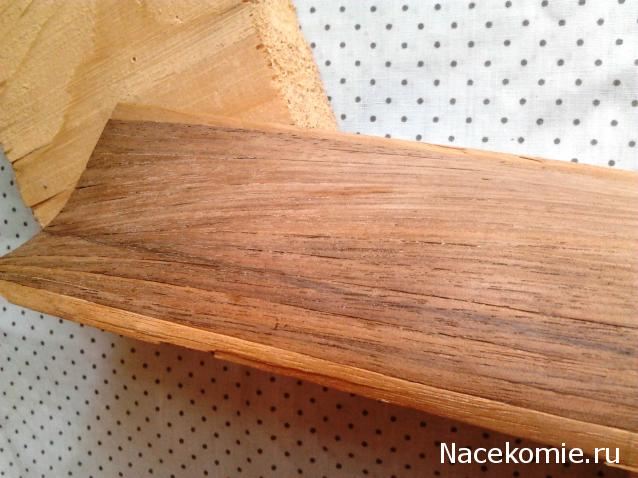

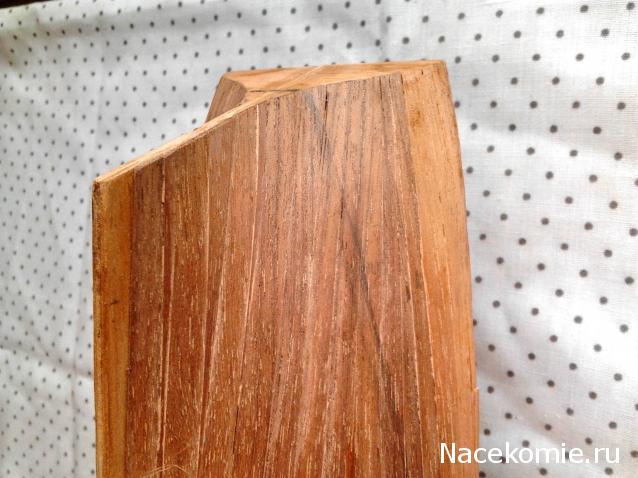

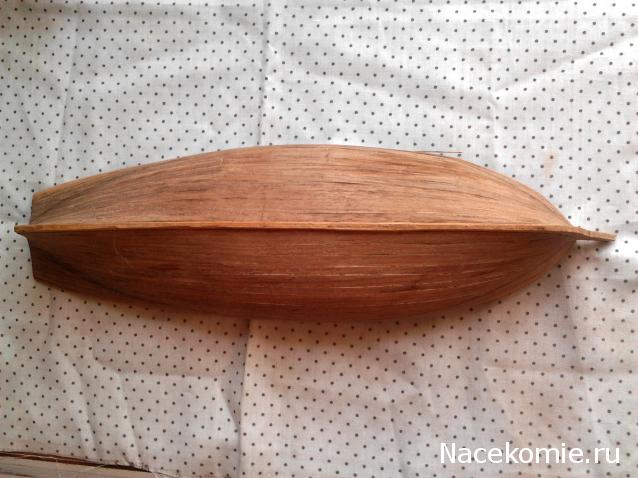

Вчера вечером разгребал хлам в нише, среди обрезков ДСП, гипсокартона и досок нашел корпус Меркурия. Делал лет 12 назад, тогда еще никакого представления о судомоделизме небыло, делалось все так как проще и логичнее на мой тогдашний взгляд, а не так как надо. Чистовую пытался вывести шпоном сразу без черновой.
Смахнул пыль и сфоткал, как доделаю Апостолов положу рядом для контраста.

Игорь, Меркурий судя по размерам обшивки (другого масштабного объекта в объектив не попало) в сотом масштабе?

Да, оба корабля в одинаковом масштабе 1:100.

Ух, ты! РАРИТЕТ! Такие вещи надо в музее хранить! Делалось-то в смутные времена!

Вполне цивилная заготовка для корабля. Если киль ровный, коряво вклееный третий шпангоут заметной кривобокости не даст. Изнутри обшивку можно проклеить чёрной бумагой. Что и корпус усилит и щели прикроет.
