Re: Корабль 12 Апостолов - фотоотчет konstantinfom

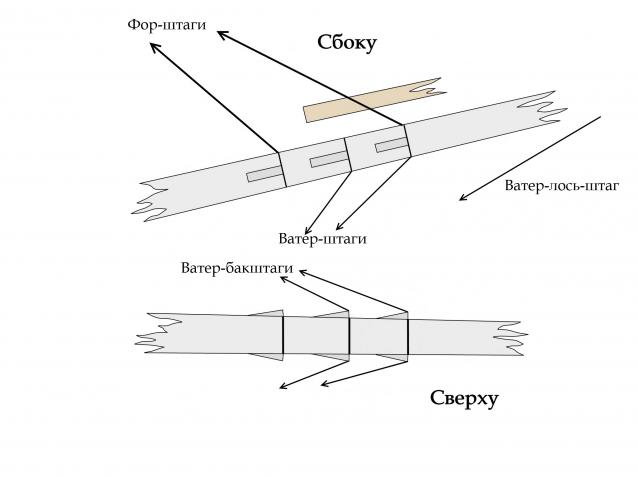

Пока у меня перерыв в активной работе, продолжаю изучать нюансы оснастки. Стоячий такелаж бушприта. Фото модели Льва Ильича Алешина и схема.

Добавлено спустя 1 час 34 минуты 20 секунд:

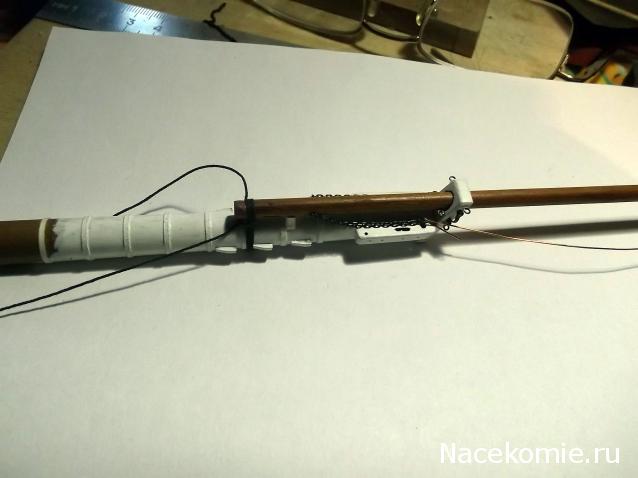

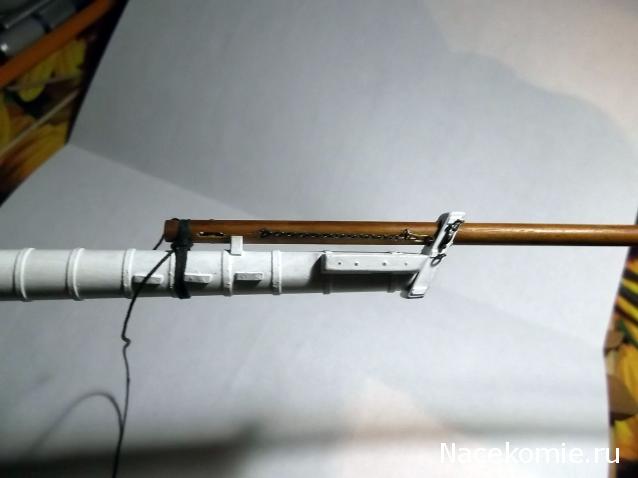

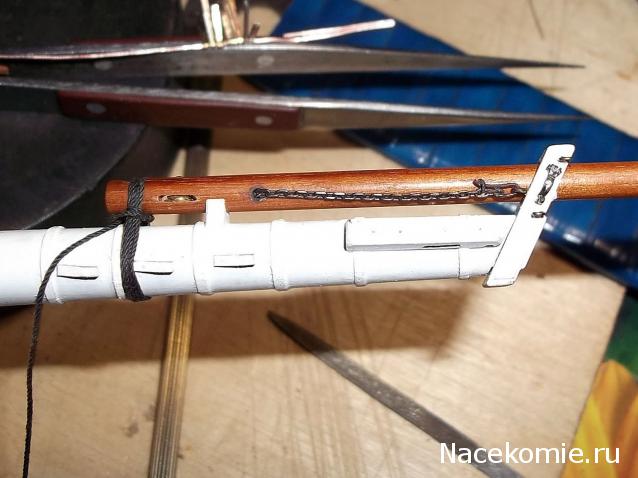

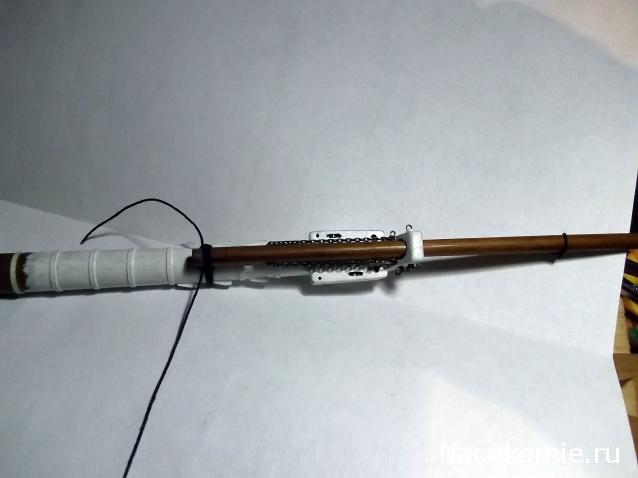

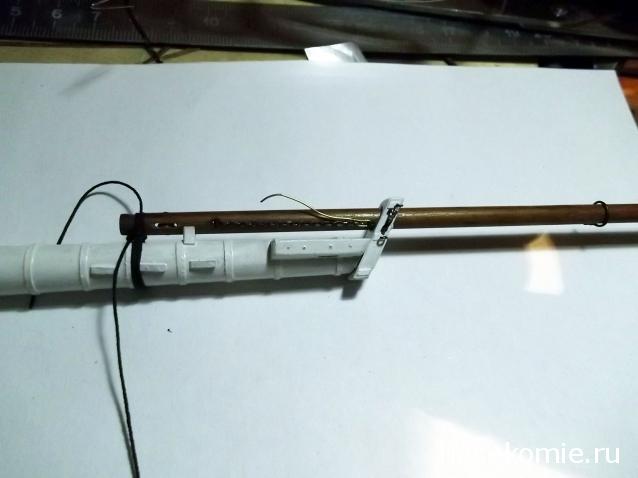

Прикрутил утлегарь временным найтовом. Отмерил длину цепи, вечером попытаюсь сделать глаголь-гак


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 248.JPG [ 43.29 Кб \| Просмотров: 4463 ] Корабль 12 Апостолов - фотоотчет konstantinfom 003.jpg [ 22.73 Кб \| Просмотров: 4463 ] Корабль 12 Апостолов - фотоотчет konstantinfom 001.JPG [ 25.39 Кб \| Просмотров: 4447 ]

15 ноя 2013, 14:15

Спонсор

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Константин Владимирович Поражает ваша точность....Такой учебник пришлось бы поискать, честно говоря очень приятно следить за вашими шагами и на этом учиться.... s smile_01

mile_16

15 ноя 2013, 16:34

korbut

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Полностью поддерживаю ilin,
такой пошаговой инструкции,пожалуй ни где не найдёшь,
да ещё с возможностью-спросить. smile_01

15 ноя 2013, 17:29

Pariy

Зарегистрирован: 01 апр 2013, 22:19
Сообщения: 370
Откуда: Мытищи

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Я наверно перестраховщик, но очень боюсь, что когда Константин Владимирович закончит свою модель, мы у него уже не сможем спросить.
Он делает с опережением, а в основном все вопросы возникают в процессе изготовления, и по этому мы будем где-то посередине постройки, когда спросить уже не будет возможности.

15 ноя 2013, 19:04

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

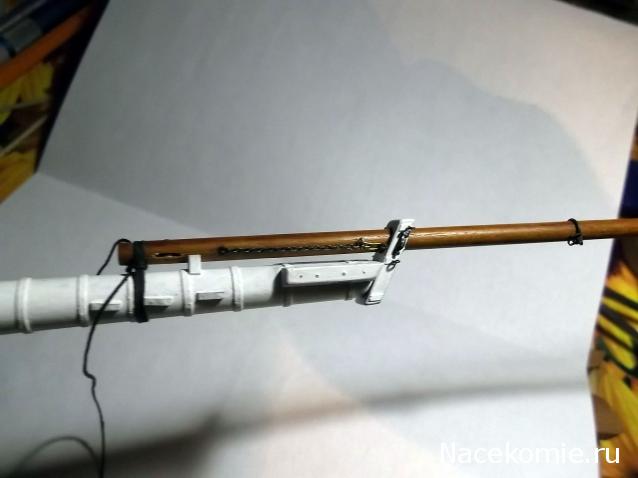

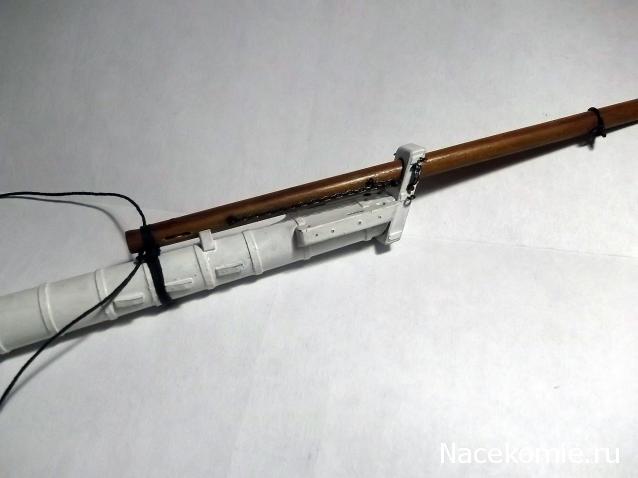

Сделал глаголь-гак. Посадил утлегарь на цепь
По поводу опережения - это у меня очень длительный проект, до нынешнего времени всё не хватало информации. Так что здесь я надолго


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 002.JPG [ 23.54 Кб \| Просмотров: 4376 ] Корабль 12 Апостолов - фотоотчет konstantinfom 003.JPG [ 22.35 Кб \| Просмотров: 4376 ] Корабль 12 Апостолов - фотоотчет konstantinfom 004.JPG [ 22.75 Кб \| Просмотров: 4376 ] Корабль 12 Апостолов - фотоотчет konstantinfom 005.JPG [ 21.68 Кб \| Просмотров: 4376 ] Корабль 12 Апостолов - фотоотчет konstantinfom 006.JPG [ 24.6 Кб \| Просмотров: 4376 ]

15 ноя 2013, 23:01

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

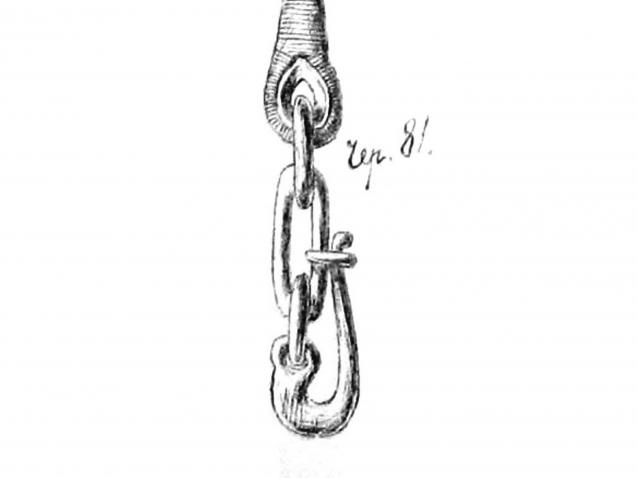

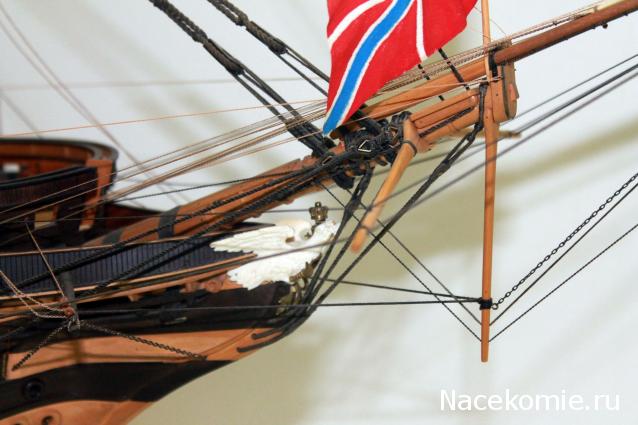

Пытался сделать вот этот элемент (глаголь-гак)


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 44.jpg [ 15.27 Кб \| Просмотров: 4319 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 007.JPG [ 39.42 Кб \| Просмотров: 4258 ]

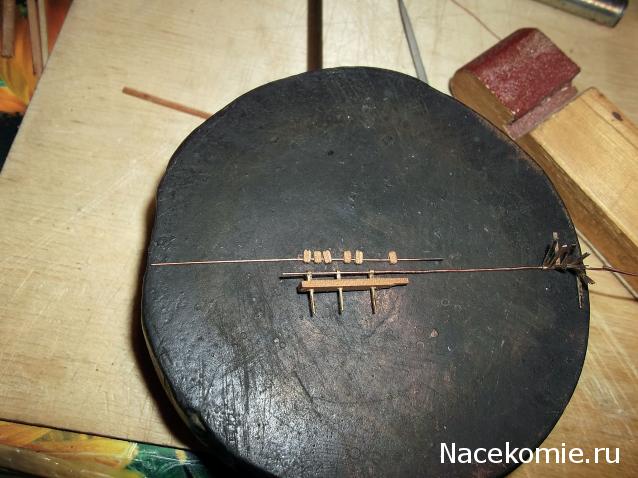

Из полоски латуни шириной 0,8 мм спаял 12 заготовок секторов для погонов к фут-блокам на фор- и грот-марсы.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 082.JPG [ 49.2 Кб \| Просмотров: 4316 ]

Добавлено спустя 5 часов 9 минут 25 секунд:

Добавлено спустя 12 секунд:

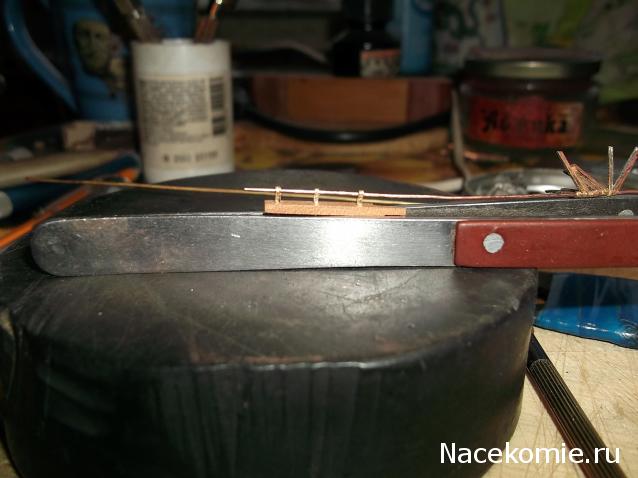

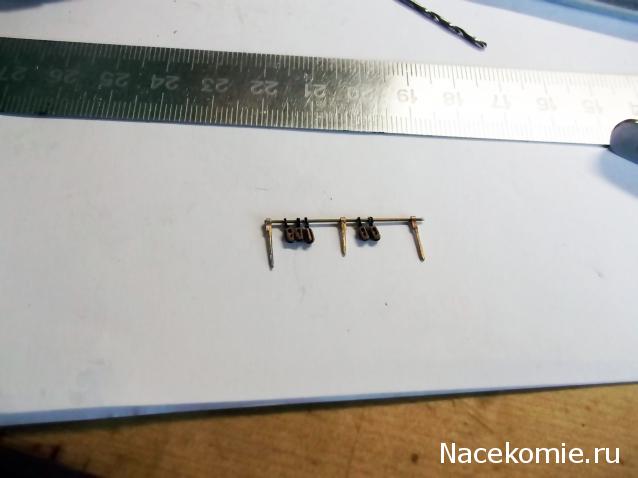

Вот для чего эти сектора. На погон нужно нанизать маленькие коуши для привязывания к ним фут-блоков


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 083.JPG [ 46.1 Кб \| Просмотров: 4272 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 084.JPG [ 34.55 Кб \| Просмотров: 4272 ]

16 ноя 2013, 13:22

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

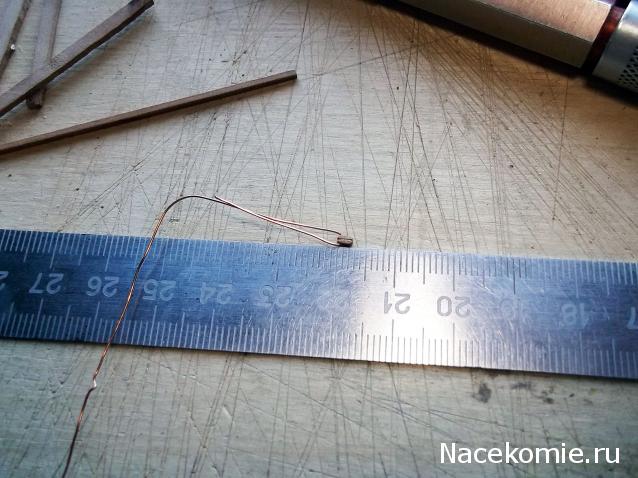

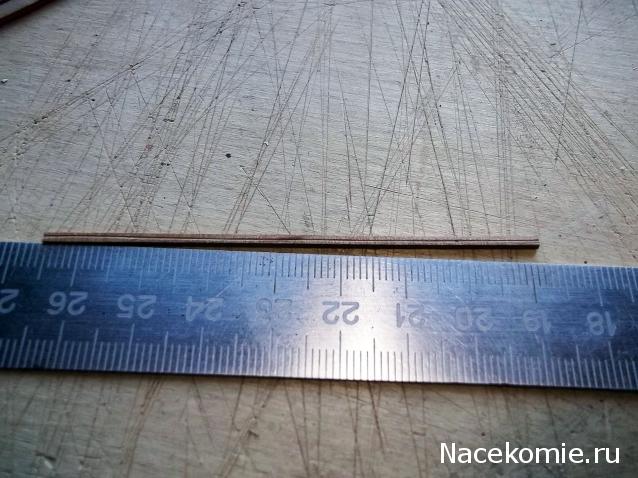

Из грушевой рейки сечением 1,5х1,1 мм вырезаю пробный фут-блок длиной 2,5 мм. Таких блоков на два марса нужно 16-20 штук. 18 штук у фок-мачты и 10 блоков у грот-мачты.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 001.JPG [ 56.53 Кб \| Просмотров: 4184 ] Корабль 12 Апостолов - фотоотчет konstantinfom 003.JPG [ 53.96 Кб \| Просмотров: 4184 ] Корабль 12 Апостолов - фотоотчет konstantinfom 005.JPG [ 54.73 Кб \| Просмотров: 4184 ]

18 ноя 2013, 11:33

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

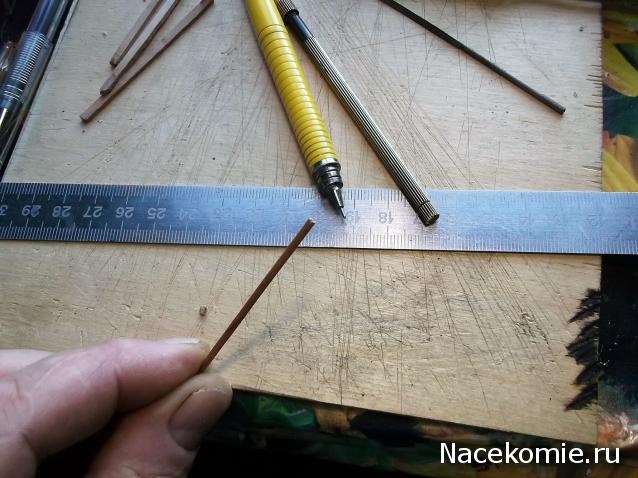

Подготовка к переезду - напилил заготовки для трисель-мачт из кумьера. Кубик груши как минимум на двух орлов, тренировочного и чистового


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 001.JPG [ 28.56 Кб \| Просмотров: 4062 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 002.JPG [ 27.59 Кб \| Просмотров: 4062 ]

20 ноя 2013, 10:51

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Полный разброд мыслей - как собрать то, что потребуется в городе зимой?

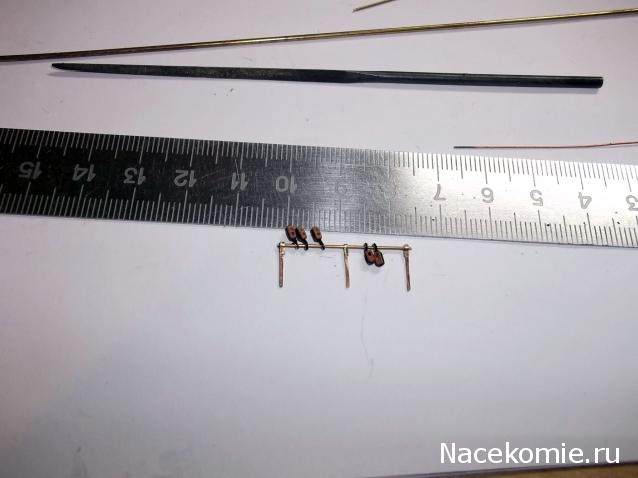

Фут-блоки с погоном вроде не дико смотрятся.


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 004.JPG [ 50.36 Кб \| Просмотров: 3962 ]

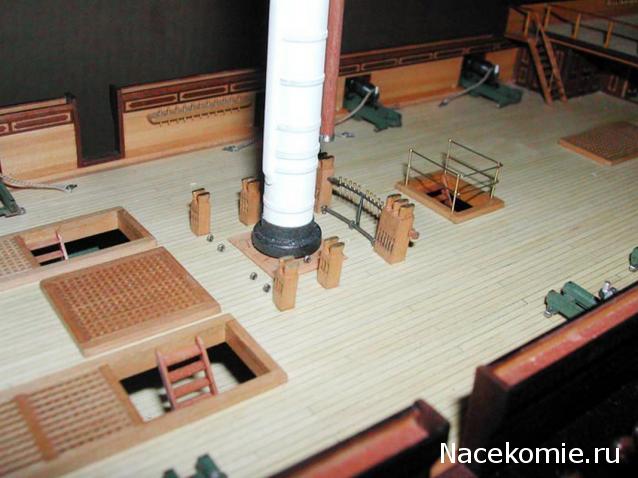

Погоны для фут-блоков у фок- и грот-мачт на модели корабля Россия Игоря Грибова (1х100)


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 5.jpg [ 38.75 Кб \| Просмотров: 3962 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 6.jpg [ 43.6 Кб \| Просмотров: 3962 ]

21 ноя 2013, 22:04

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

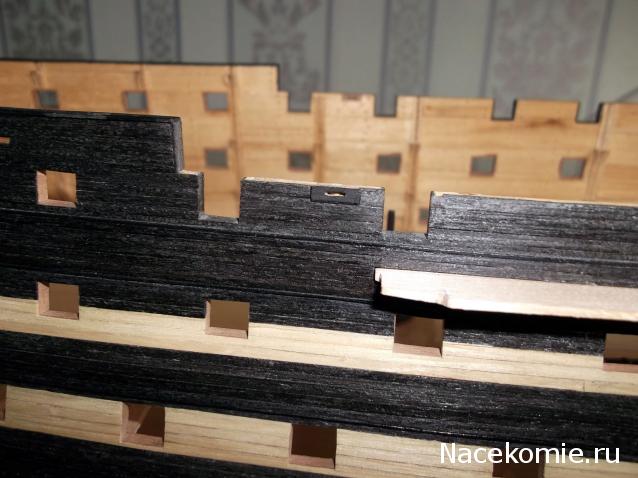

Вырезал замок, обрезал кусок линейки по внутреннему контуру топ-тимберсов. От внутренней кромки отмерил ширину 7 мм и тоже обрезал


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 024.JPG [ 37.99 Кб \| Просмотров: 3858 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 025.JPG [ 57.89 Кб \| Просмотров: 3858 ]

Добавлено спустя 2 часа 48 минут 58 секунд:
Снял снаружи снизу фаску, покрасил тушью и прибил гвоздями из проволоки 0,8 на ПВА


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 026.JPG [ 56.36 Кб \| Просмотров: 3826 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 027.JPG [ 53.78 Кб \| Просмотров: 3826 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 028.JPG [ 50.22 Кб \| Просмотров: 3826 ]

23 ноя 2013, 20:17

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

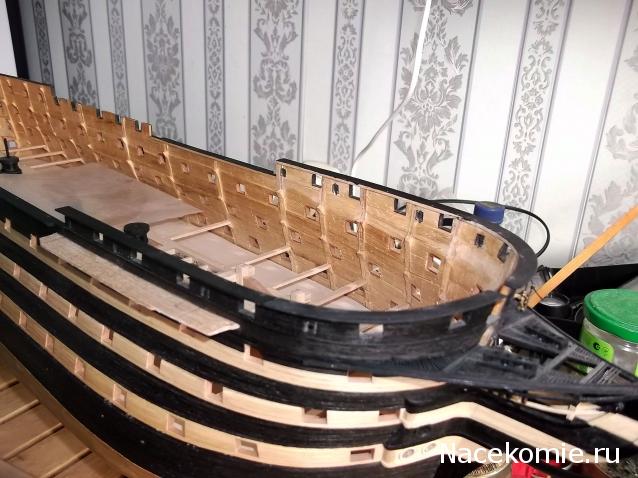

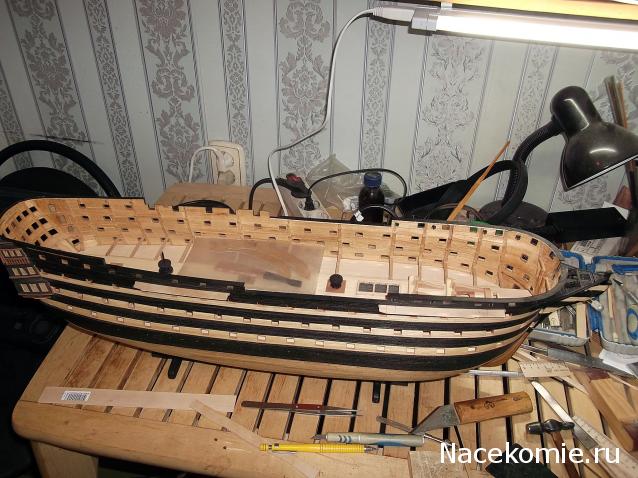

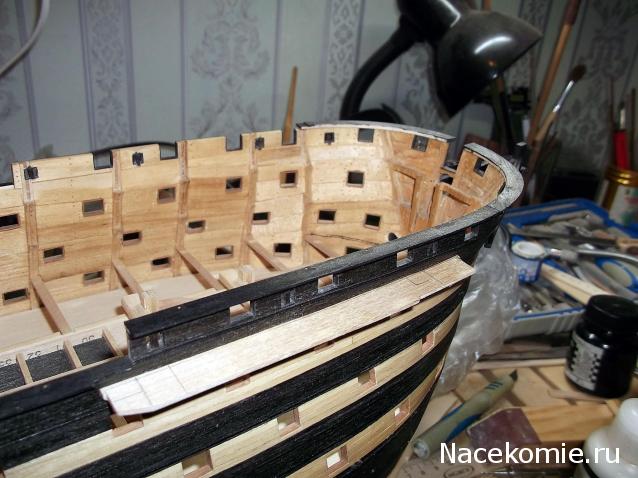

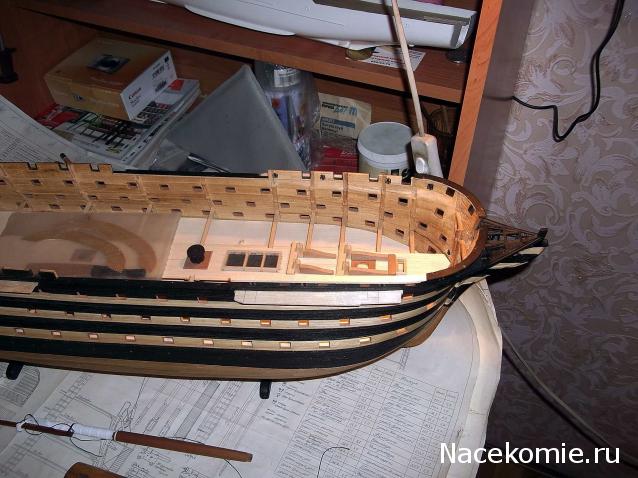

Заканчиваю планширь на баке


	Фото: Вложение 029.JPG больше недоступно


	Фото: Вложение 029.JPG больше недоступно


	Фото: Вложение 029.JPG больше недоступно

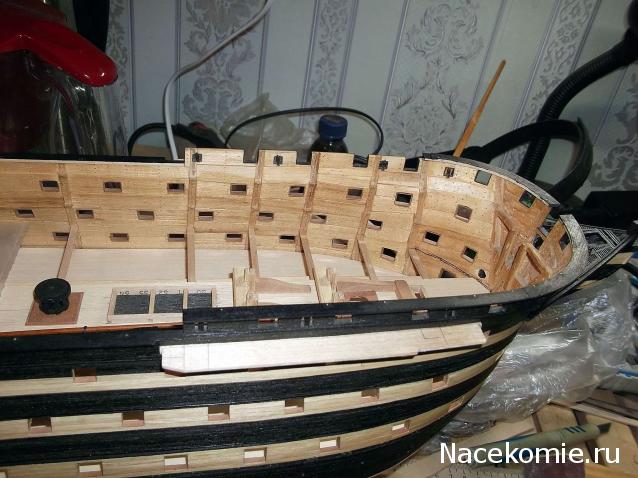

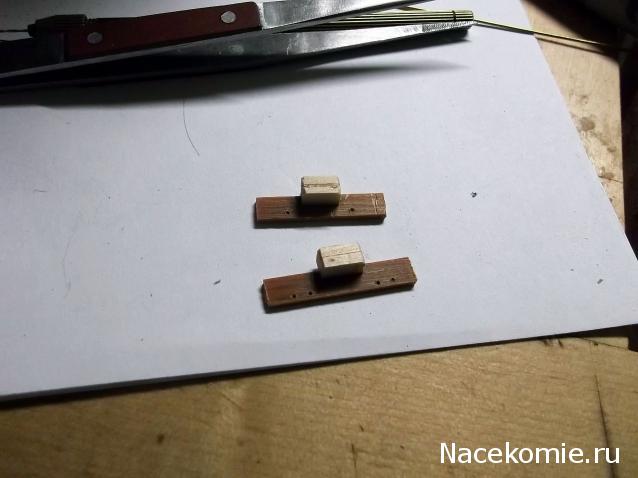

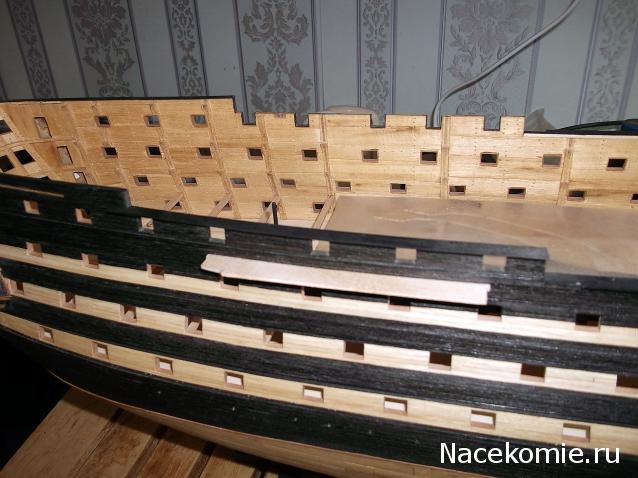

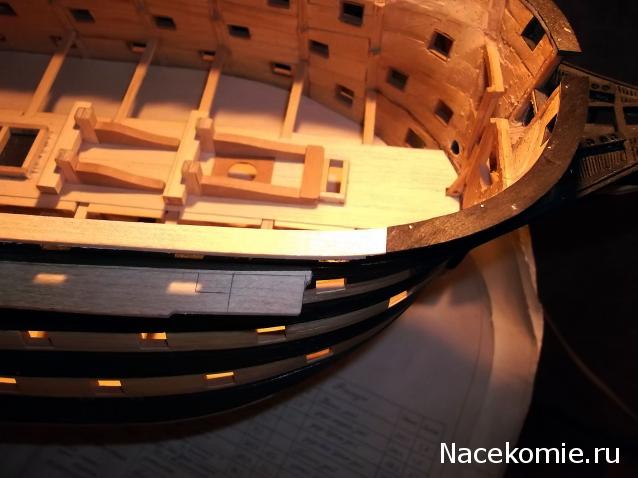

Прежде чем прибить планширь на шканцах, прибиваю декоративную доску (эбен) поверх шкивной дыры для грота-шкота


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 029.JPG [ 47.85 Кб \| Просмотров: 3781 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 030.JPG [ 55.72 Кб \| Просмотров: 3781 ]

Добавлено спустя 8 минут 35 секунд:

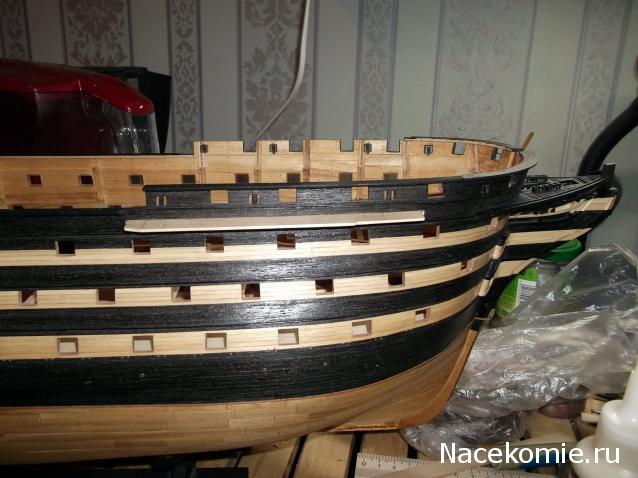

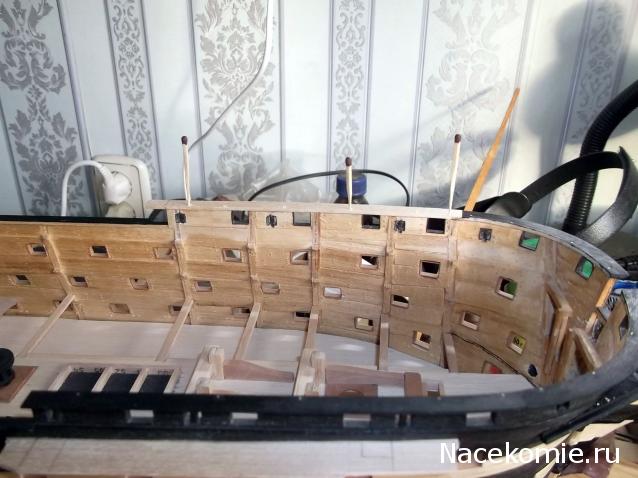

Поставил планширь по правому борту на шканцах

Добавлено спустя 50 минут 1 секунду:

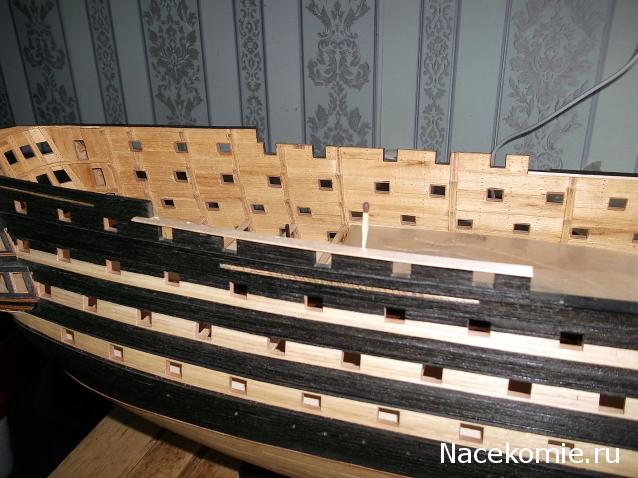

Приготовил планширь на левый борт шкафута


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 031.JPG [ 57.83 Кб \| Просмотров: 3781 ] Корабль 12 Апостолов - фотоотчет konstantinfom 032.JPG [ 34.82 Кб \| Просмотров: 3781 ] Корабль 12 Апостолов - фотоотчет konstantinfom 033.JPG [ 46 Кб \| Просмотров: 3781 ] Корабль 12 Апостолов - фотоотчет konstantinfom 034.JPG [ 54.89 Кб \| Просмотров: 3736 ] Корабль 12 Апостолов - фотоотчет konstantinfom 035.JPG [ 51.8 Кб \| Просмотров: 3736 ] Корабль 12 Апостолов - фотоотчет konstantinfom 036.JPG [ 65.67 Кб \| Просмотров: 3736 ] Корабль 12 Апостолов - фотоотчет konstantinfom 038.JPG [ 64.05 Кб \| Просмотров: 3725 ] Корабль 12 Апостолов - фотоотчет konstantinfom 039.JPG [ 56.87 Кб \| Просмотров: 3725 ] Корабль 12 Апостолов - фотоотчет konstantinfom 040.JPG [ 57.51 Кб \| Просмотров: 3725 ] Корабль 12 Апостолов - фотоотчет konstantinfom 041.JPG [ 61.97 Кб \| Просмотров: 3725 ]

24 ноя 2013, 13:16

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

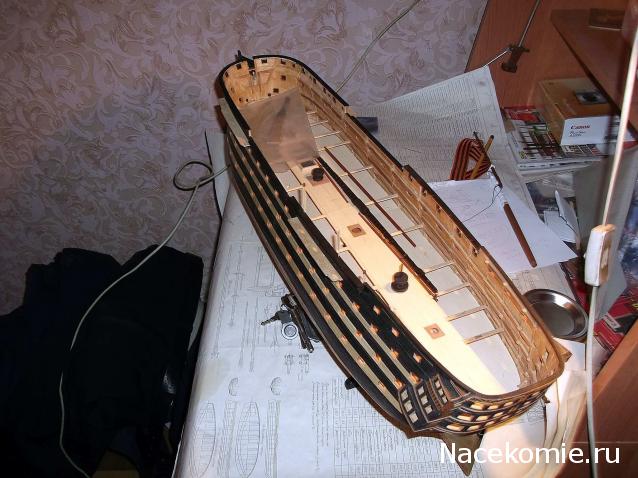

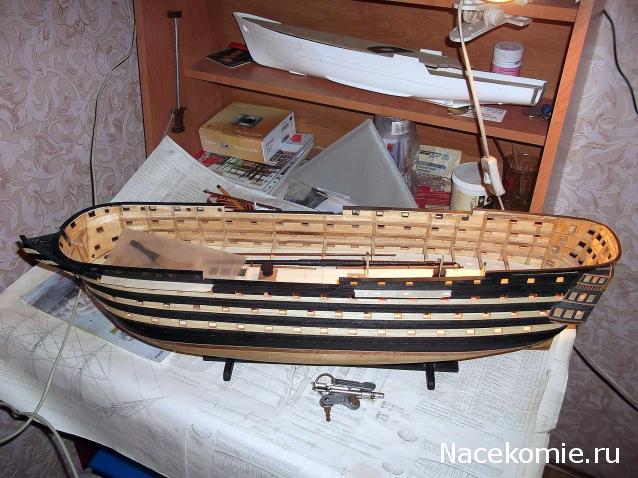

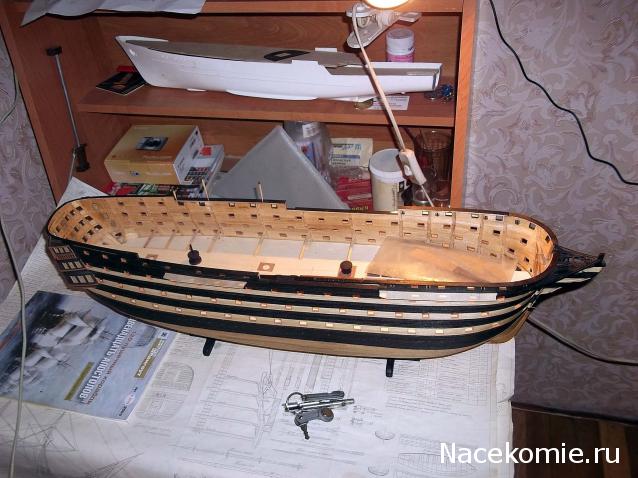

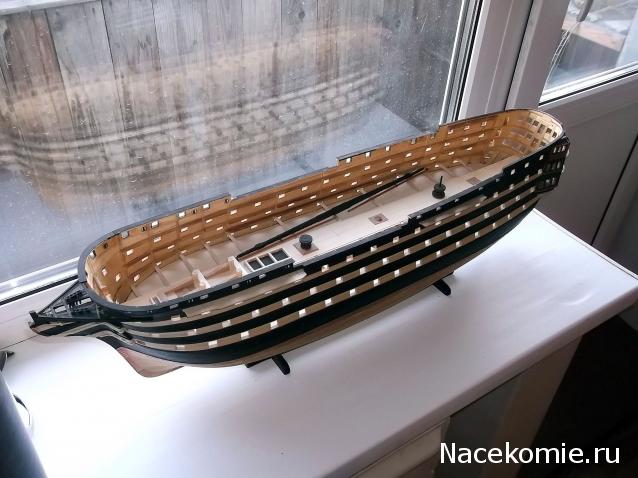

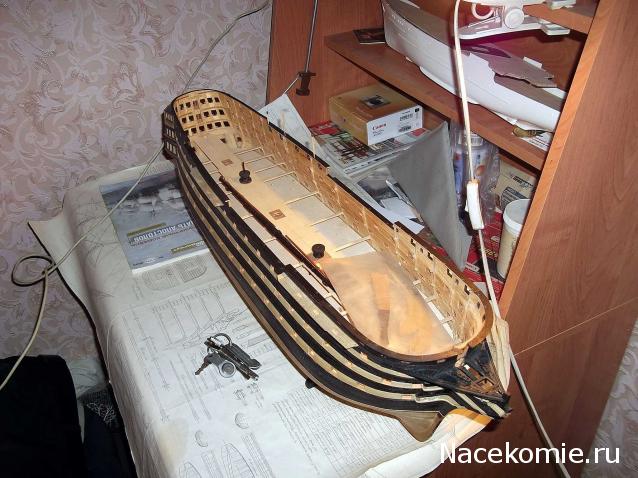

Прибил все планшири


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 001.JPG [ 45.65 Кб \| Просмотров: 3650 ]


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 006.JPG [ 48.66 Кб \| Просмотров: 3650 ]

Добавлено спустя 4 часа 25 минут 43 секунды:

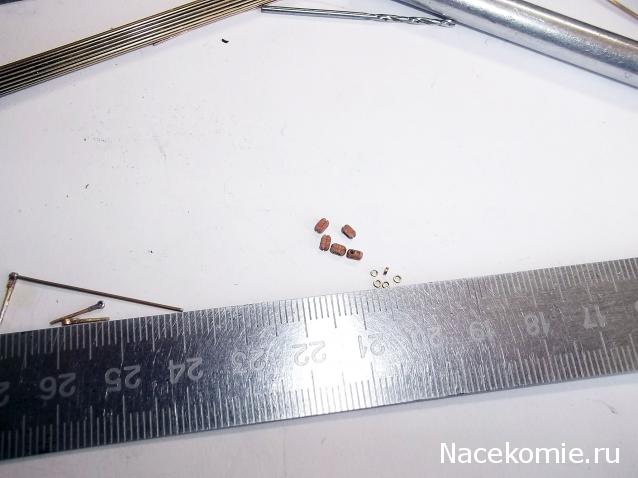

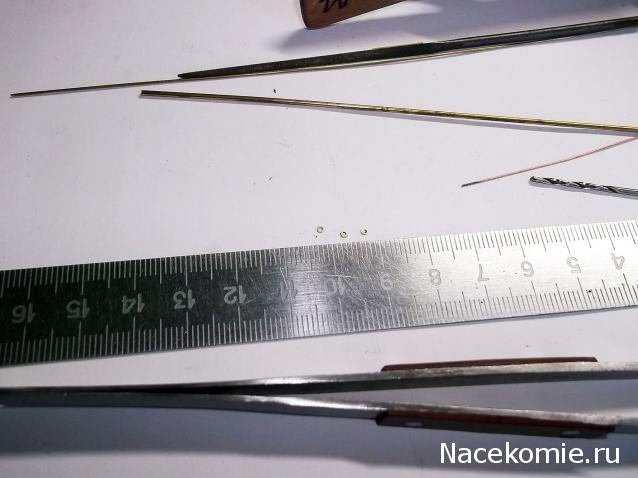

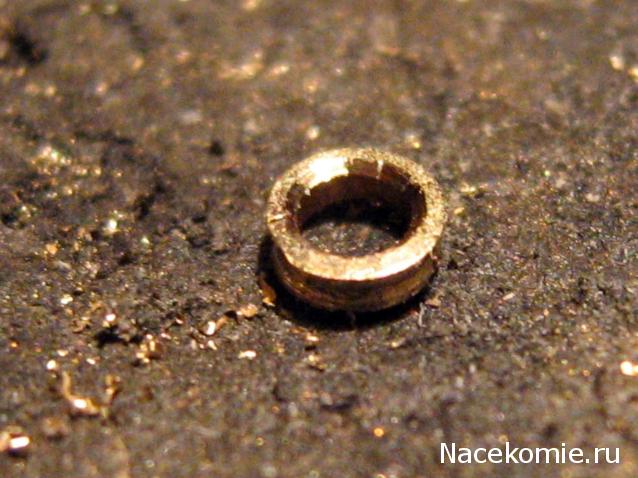

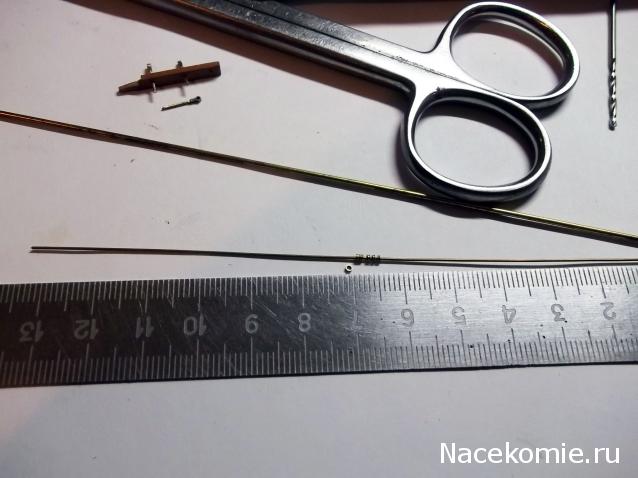

Из любопытства сделал несколько коушей из трубки диаметром 1,2 мм


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 085.JPG [ 36.94 Кб \| Просмотров: 3604 ]

Добавлено спустя 1 час 47 минут 29 секунд:

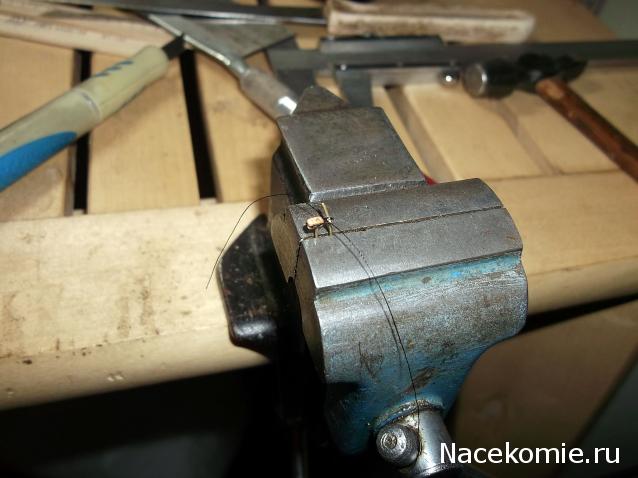

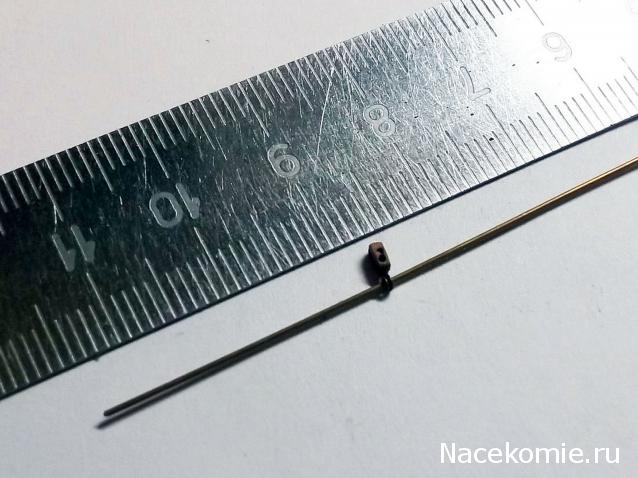

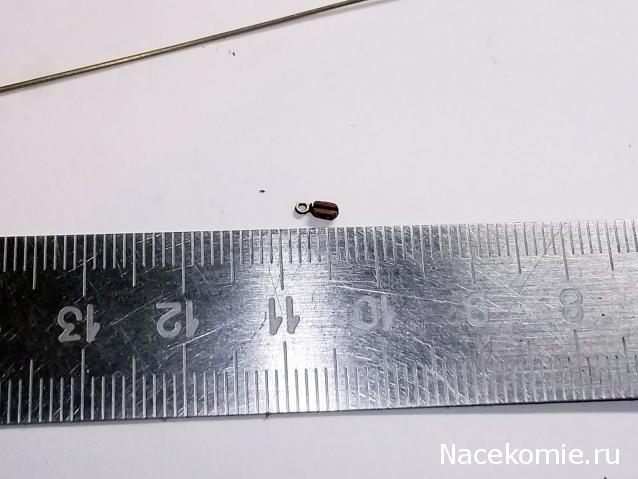

Попытка пристропить фут-блок к коушу. Удачная


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 086.JPG [ 47.64 Кб \| Просмотров: 3582 ]

Добавлено спустя 1 час 54 минуты 21 секунду:
Что получилось в итоге:


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 087.JPG [ 39.63 Кб \| Просмотров: 3577 ] Корабль 12 Апостолов - фотоотчет konstantinfom 088.JPG [ 37.61 Кб \| Просмотров: 3575 ] Корабль 12 Апостолов - фотоотчет konstantinfom 001.JPG [ 28.16 Кб \| Просмотров: 3563 ] Корабль 12 Апостолов - фотоотчет konstantinfom 004.JPG [ 33.35 Кб \| Просмотров: 3563 ]

25 ноя 2013, 15:14

serbruev

Зарегистрирован: 22 янв 2012, 21:13
Сообщения: 773
Откуда: Красногорск

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Здравствуйте Константин. Не подскажите, у коушей края завальцованы? Если да, то как вы этого добились?
С уважением, Сергей.

25 ноя 2013, 23:25

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

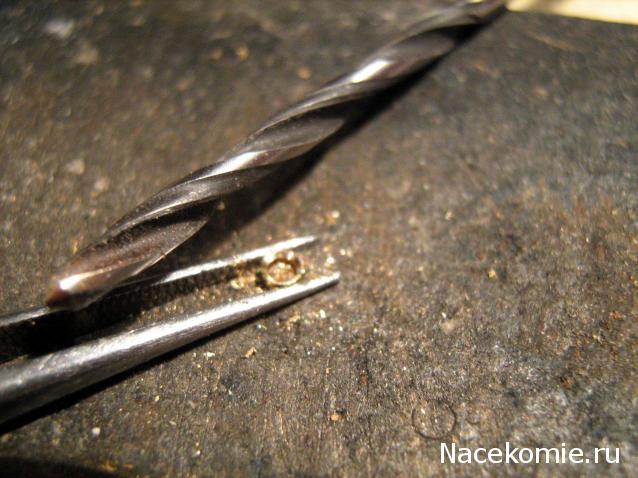

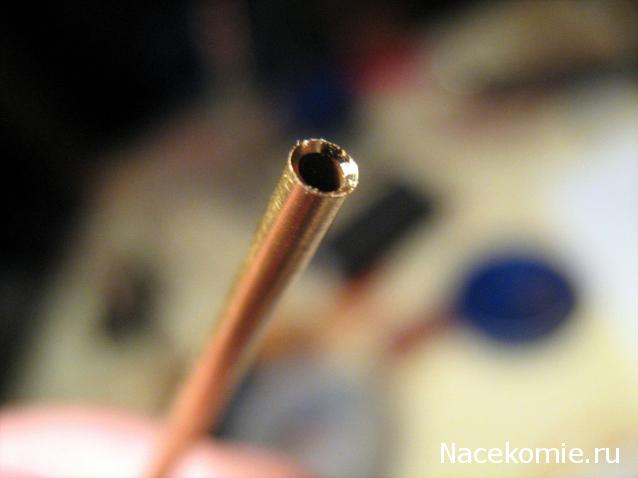

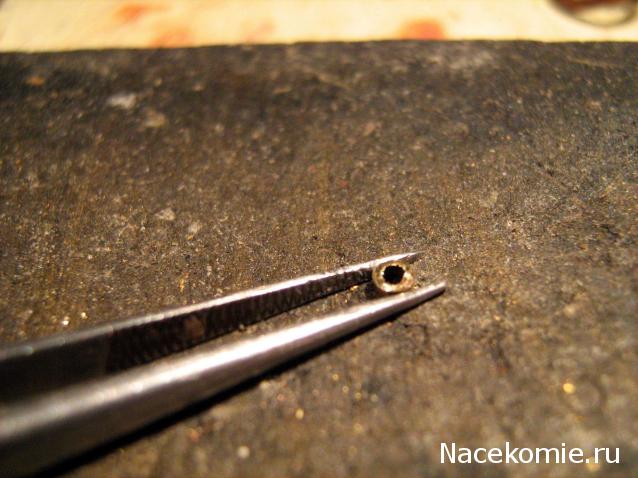

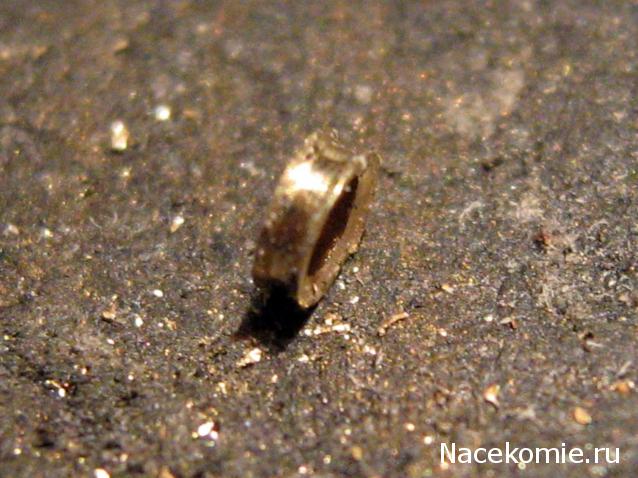

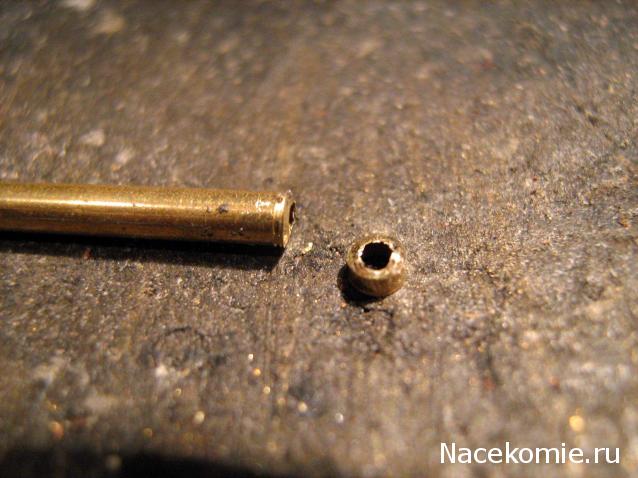

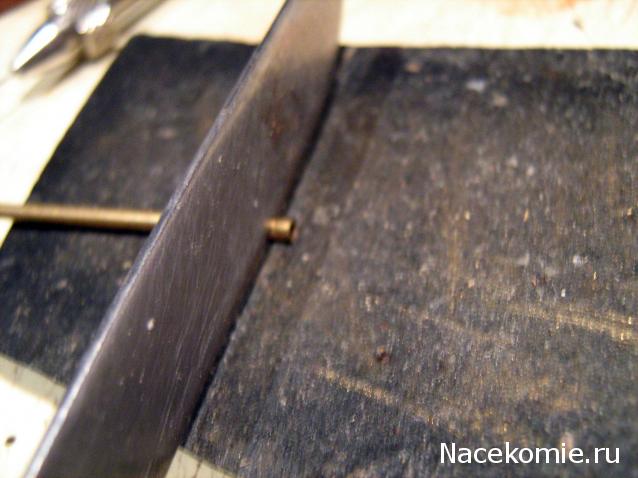

Если отрезанный кусочек трубки засверлить с двух сторон, то получатся кромки, скошенные внутрь. Чуть пристукнуть молоточком по наковальне, края отогнутся наружу - образуется кип


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 1.jpg [ 19.62 Кб \| Просмотров: 3559 ] Корабль 12 Апостолов - фотоотчет konstantinfom 2.jpg [ 39.54 Кб \| Просмотров: 3559 ] Корабль 12 Апостолов - фотоотчет konstantinfom 3.jpg [ 48.12 Кб \| Просмотров: 3559 ] Корабль 12 Апостолов - фотоотчет konstantinfom 4.jpg [ 47.87 Кб \| Просмотров: 3559 ] Корабль 12 Апостолов - фотоотчет konstantinfom 5.jpg [ 51.32 Кб \| Просмотров: 3559 ] Корабль 12 Апостолов - фотоотчет konstantinfom 6.jpg [ 54.2 Кб \| Просмотров: 3559 ] Корабль 12 Апостолов - фотоотчет konstantinfom 7.jpg [ 57.54 Кб \| Просмотров: 3559 ]

25 ноя 2013, 23:38

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

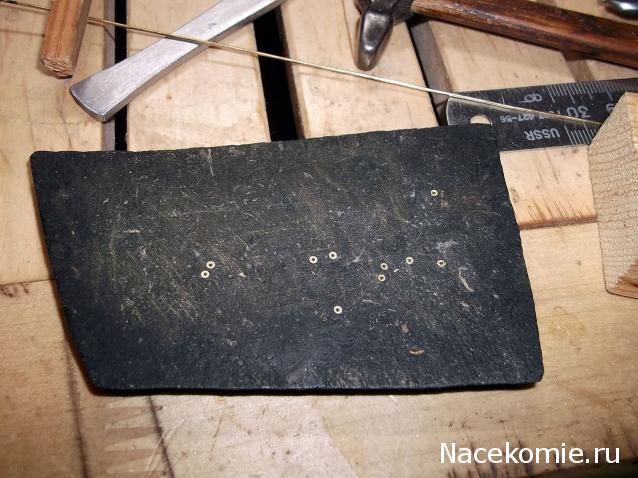

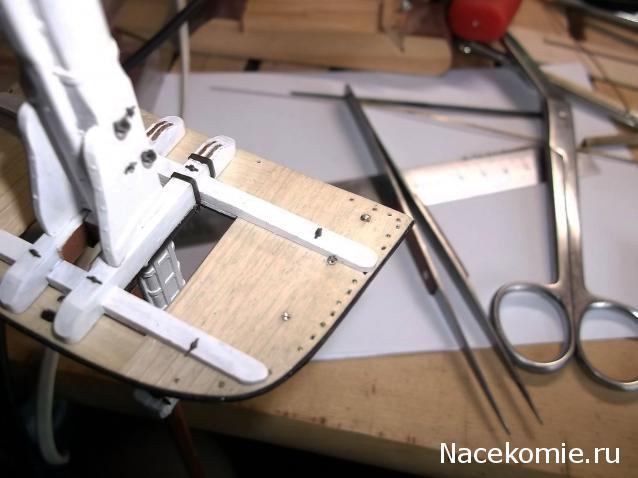

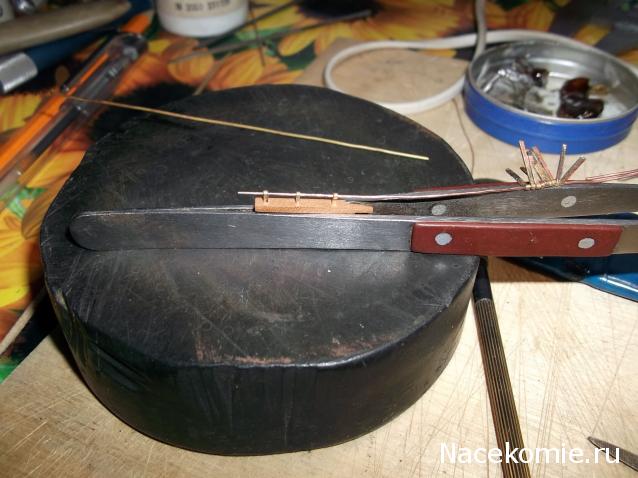

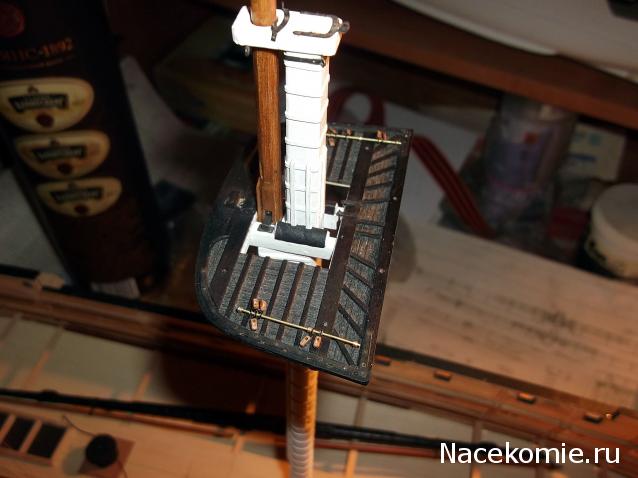

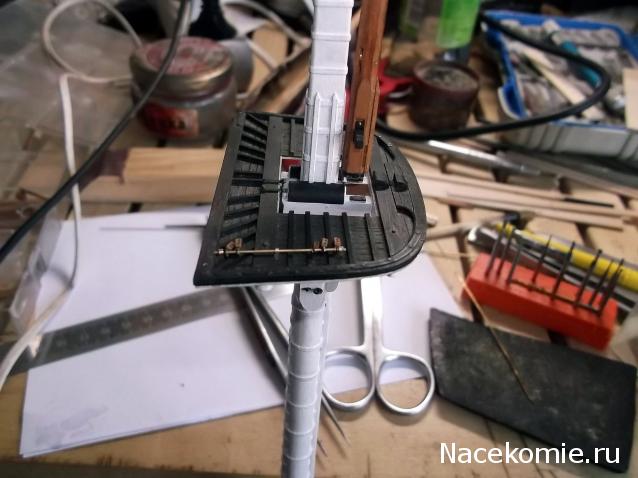

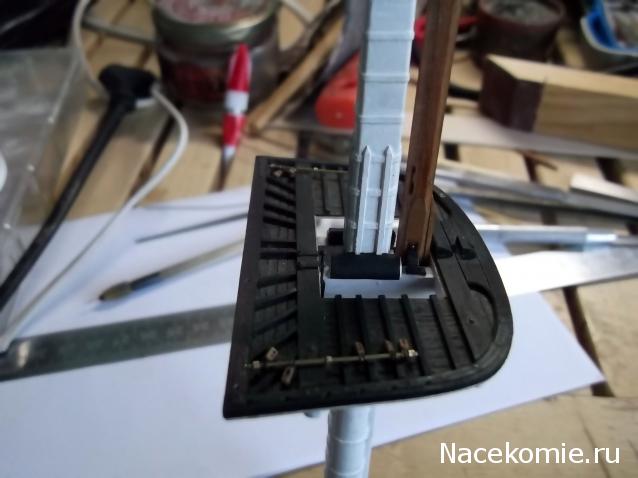

Из трубки 1,2 мм сделал шайбы. Снизу марса на эти шайбы припаял сектора погона

Добавлено спустя 2 часа 47 минут 7 секунд:

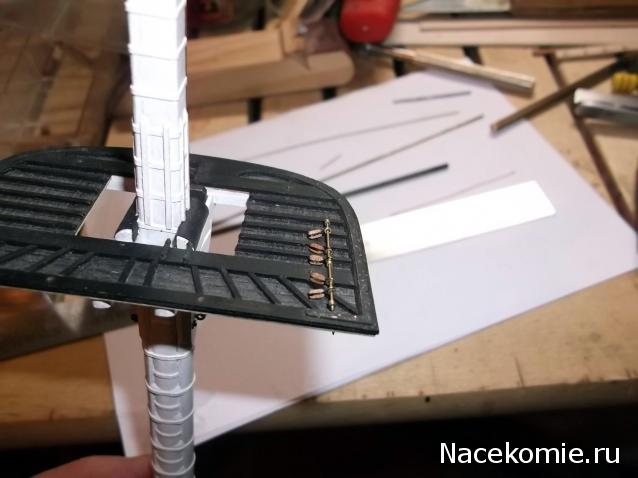

Сектора и погон на левую сторону грот-марса готовы, осталось остропить фут-блоки и можно собирать

Добавлено спустя 1 час 40 минут 53 секунды:
Собираю...

Добавлено спустя 3 часа 1 минуту 33 секунды:

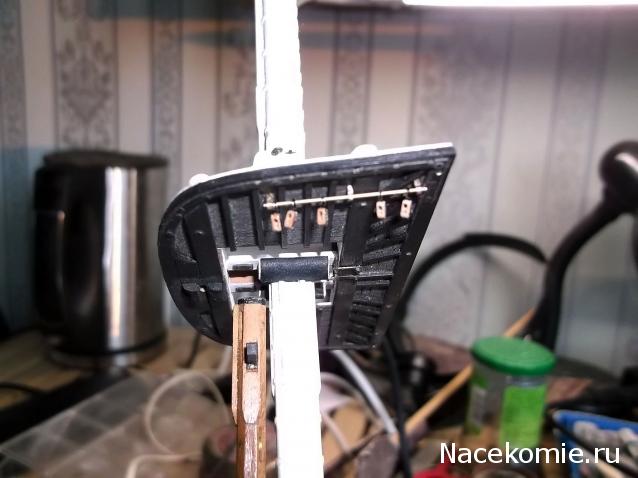

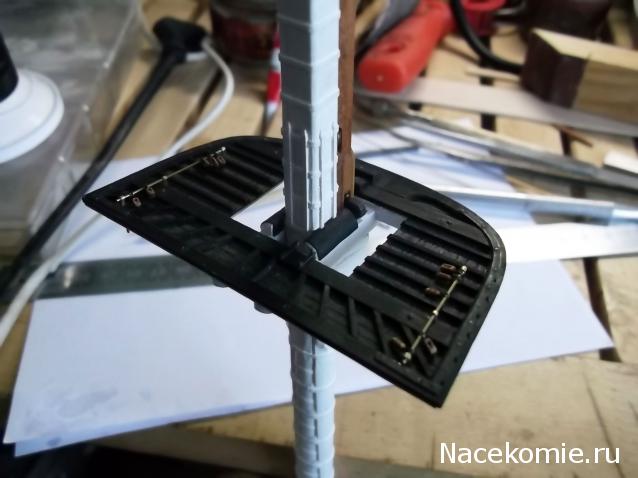

Оба погона на грот-марсе закреплены. Теперь нужно сделать то же самое на фор-марсе. На крюйс-марсе фут-блоков не будет: снасти будут тянуться на нагелях (второй способ).


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 091.JPG [ 35.25 Кб \| Просмотров: 3517 ] Корабль 12 Апостолов - фотоотчет konstantinfom 092.JPG [ 35.83 Кб \| Просмотров: 3517 ] Корабль 12 Апостолов - фотоотчет konstantinfom 093.JPG [ 35.36 Кб \| Просмотров: 3517 ] Корабль 12 Апостолов - фотоотчет konstantinfom 094.JPG [ 35.36 Кб \| Просмотров: 3517 ] Корабль 12 Апостолов - фотоотчет konstantinfom 095.JPG [ 42.25 Кб \| Просмотров: 3517 ] Корабль 12 Апостолов - фотоотчет konstantinfom 096.JPG [ 29.32 Кб \| Просмотров: 3482 ] Корабль 12 Апостолов - фотоотчет konstantinfom 097.JPG [ 34.68 Кб \| Просмотров: 3482 ] Корабль 12 Апостолов - фотоотчет konstantinfom 098.JPG [ 23.39 Кб \| Просмотров: 3463 ] Корабль 12 Апостолов - фотоотчет konstantinfom 099.JPG [ 35.89 Кб \| Просмотров: 3463 ] Корабль 12 Апостолов - фотоотчет konstantinfom 100.JPG [ 32.98 Кб \| Просмотров: 3463 ] Корабль 12 Апостолов - фотоотчет konstantinfom 096.JPG [ 35.58 Кб \| Просмотров: 3432 ]

26 ноя 2013, 10:07

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

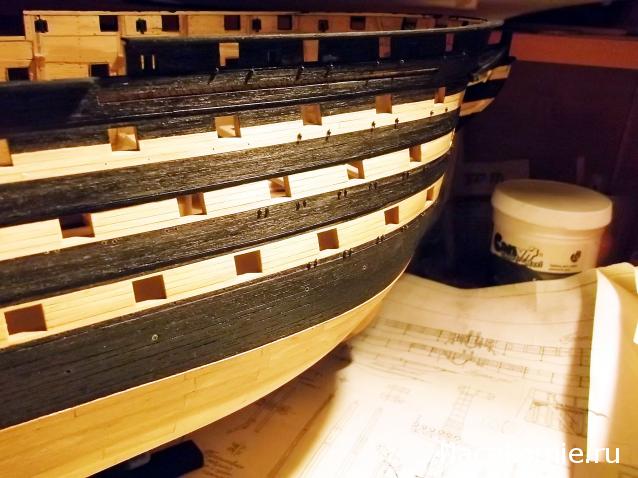

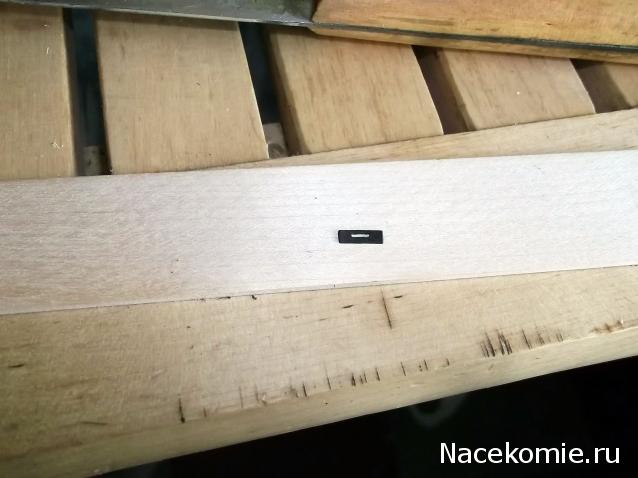

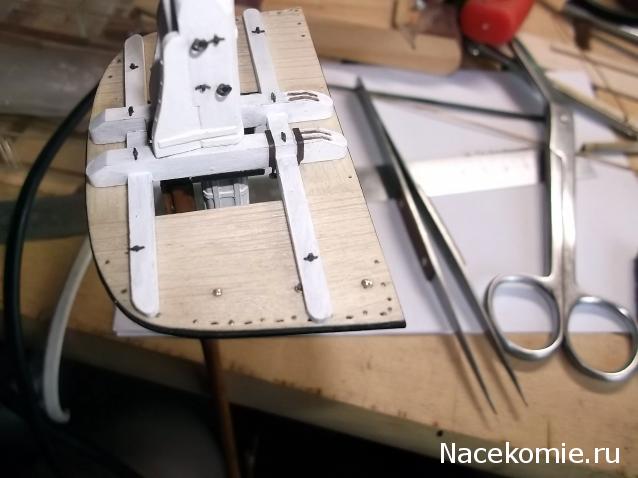

Сделал шаблоны для болтов у портов мидель-дека, опер-дека и квартер-дека. Сегодня буду сверлить борта

Добавлено спустя 5 часов 1 минуту 52 секунды:

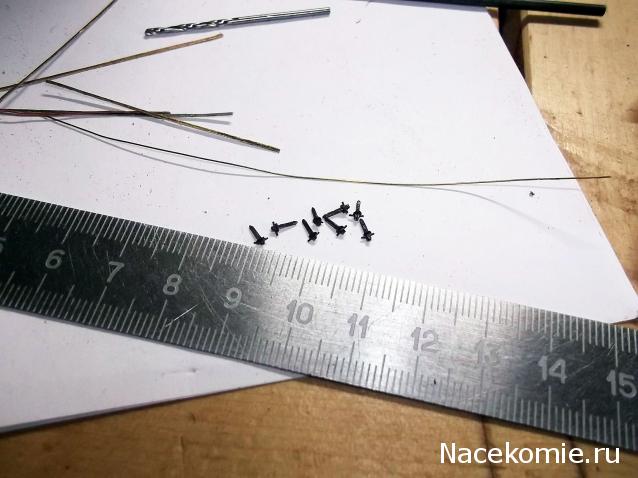

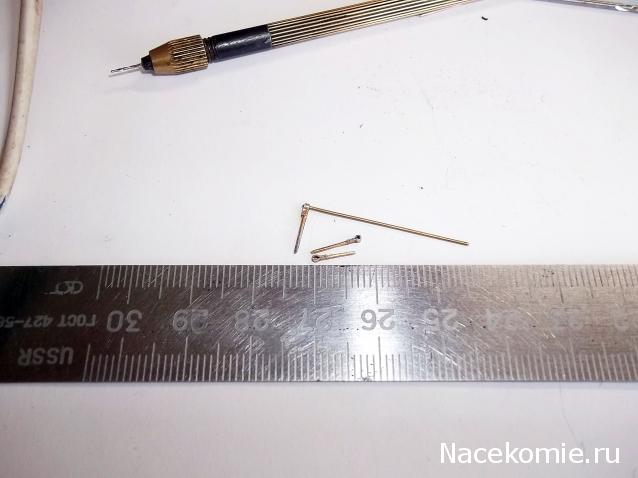

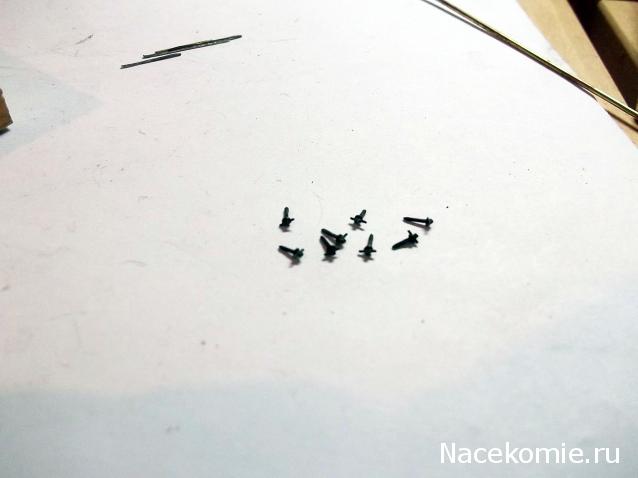

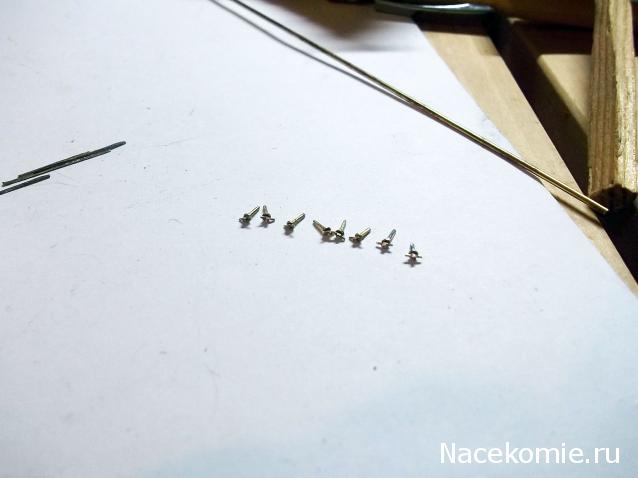

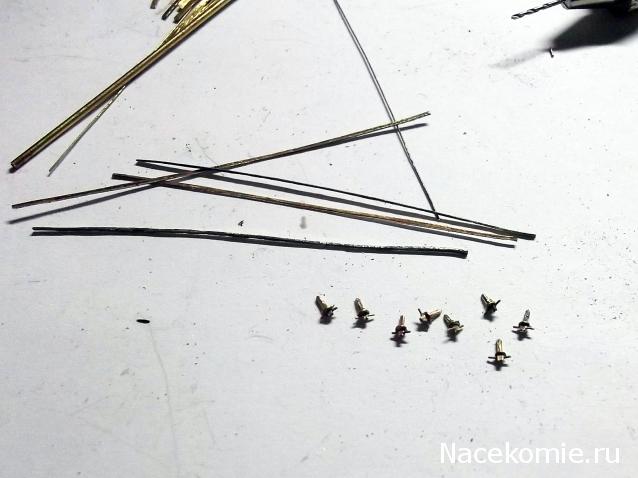

Имитация болтов с шайбой и чекой

Добавлено спустя 1 час 14 минут 3 секунды:
Вбил восемь болтов. А сколько еще делать...


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 004.JPG [ 29.7 Кб \| Просмотров: 3361 ] Корабль 12 Апостолов - фотоотчет konstantinfom 005.JPG [ 40.48 Кб \| Просмотров: 3316 ] Корабль 12 Апостолов - фотоотчет konstantinfom 006.JPG [ 50.99 Кб \| Просмотров: 3304 ] Корабль 12 Апостолов - фотоотчет konstantinfom 008.JPG [ 51.14 Кб \| Просмотров: 3304 ]

27 ноя 2013, 07:46

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

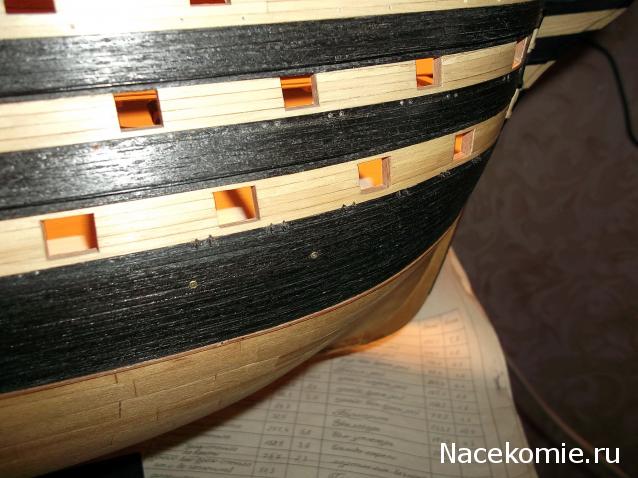

Еще немного болтов...

Добавлено спустя 36 минут 7 секунд:

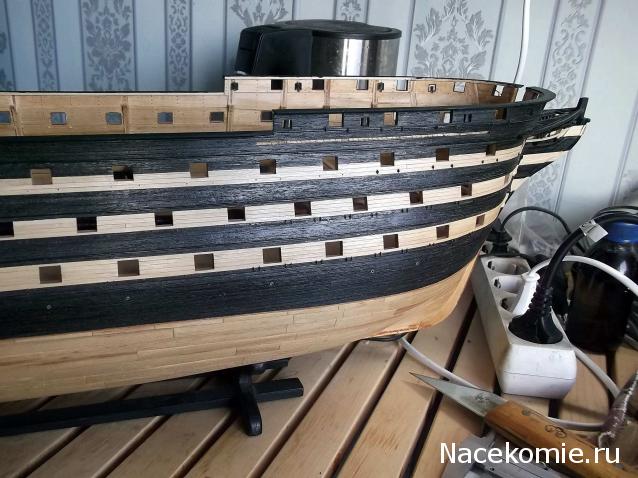

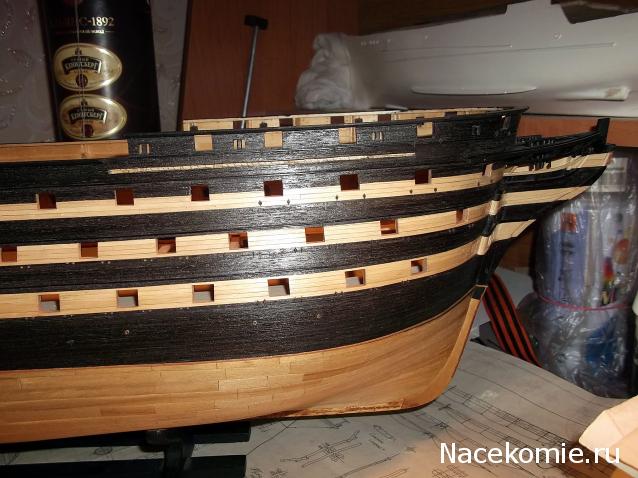

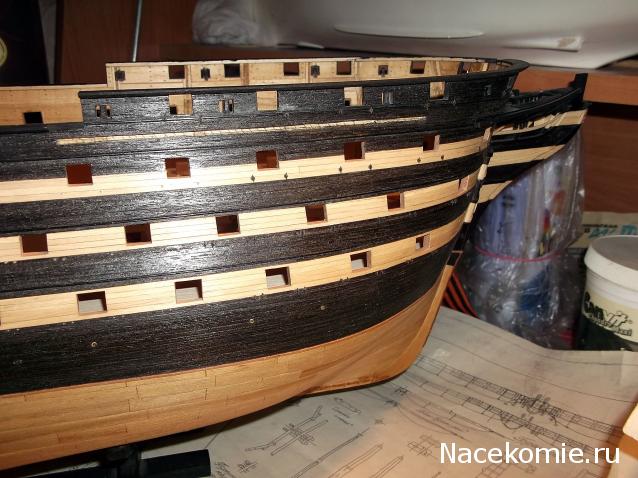

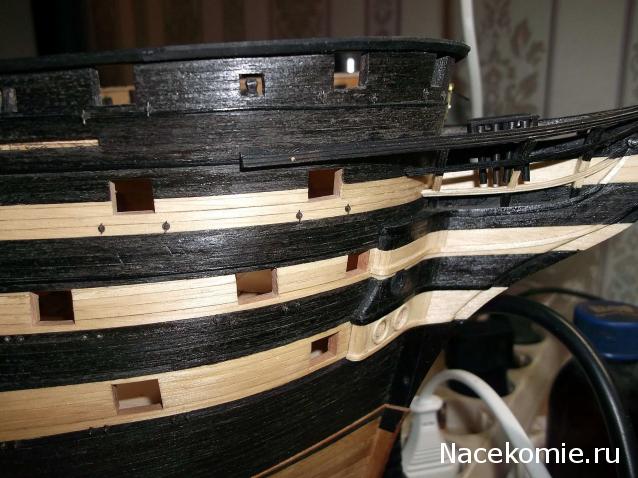

Те же болты в борту


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 009.JPG [ 22.44 Кб \| Просмотров: 3247 ] Корабль 12 Апостолов - фотоотчет konstantinfom 010.JPG [ 18.85 Кб \| Просмотров: 3247 ] Корабль 12 Апостолов - фотоотчет konstantinfom 011.JPG [ 55.5 Кб \| Просмотров: 3239 ]

27 ноя 2013, 22:37

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Самые трудные болтики для квартер-дека. Они должны быть достаточно короткими и не высовываться внутрь из набора - не должны мешать внутренней обшивке. А эпителий, сточенный надфилем за ночь не успевает восстановиться. Придется переключаться на другие работы.

Добавлено спустя 2 часа 32 минуты 36 секунд:

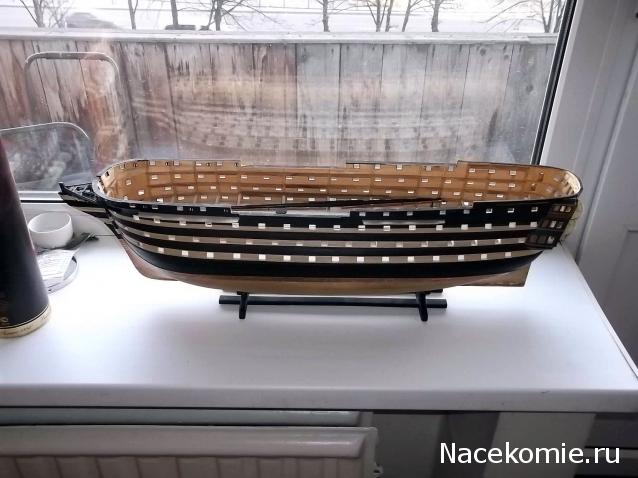

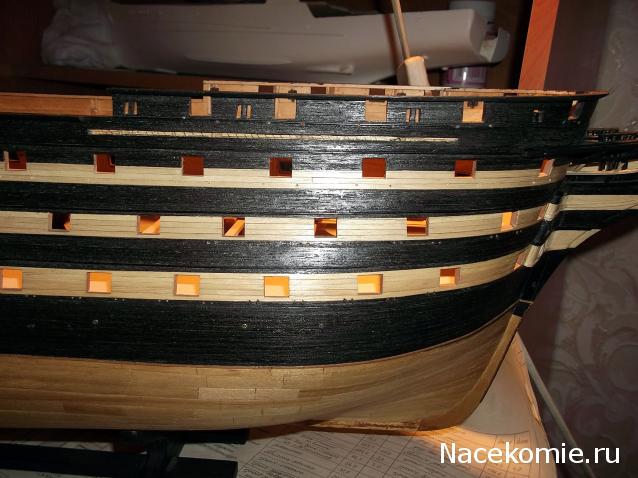

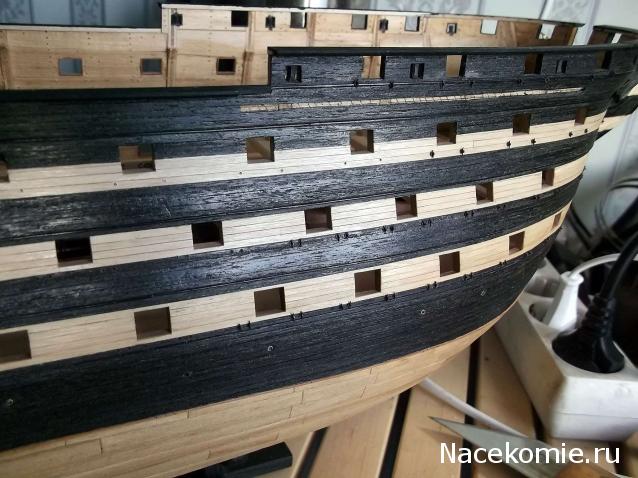

Состояние на сей момент


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 012.JPG [ 34.17 Кб \| Просмотров: 3155 ] Корабль 12 Апостолов - фотоотчет konstantinfom 013.JPG [ 57.89 Кб \| Просмотров: 3126 ] Корабль 12 Апостолов - фотоотчет konstantinfom 014.JPG [ 59.89 Кб \| Просмотров: 3126 ] Корабль 12 Апостолов - фотоотчет konstantinfom 015.JPG [ 55.34 Кб \| Просмотров: 3126 ] Корабль 12 Апостолов - фотоотчет konstantinfom 016.JPG [ 51.84 Кб \| Просмотров: 3126 ]

28 ноя 2013, 19:55

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

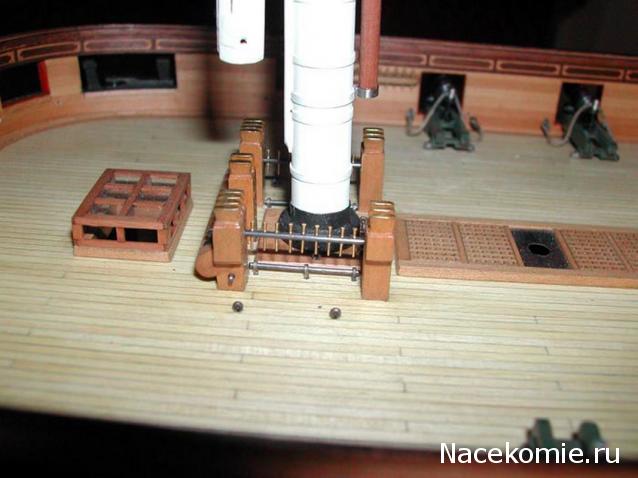

Константин Владимирович, расположение чеки вертикально, это принципиально?

29 ноя 2013, 11:01

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет konstantinfom

Не смог найти картинку - потерялась в недрах компьютера. smile_24

Мне было бы удобнее забить чеку сверху вниз, чем сбоку. Дошел до шкафута по правому борту


	Фото: Корабль 12 Апостолов - фотоотчет konstantinfom 018.JPG [ 58.63 Кб \| Просмотров: 3069 ] Корабль 12 Апостолов - фотоотчет konstantinfom 019.JPG [ 59.7 Кб \| Просмотров: 3069 ]

29 ноя 2013, 12:05
