Корабль 12 Апостолов - фотоотчет ilin

Выставил по центру пушки с колесами, остальные будут на лафетах без колес.

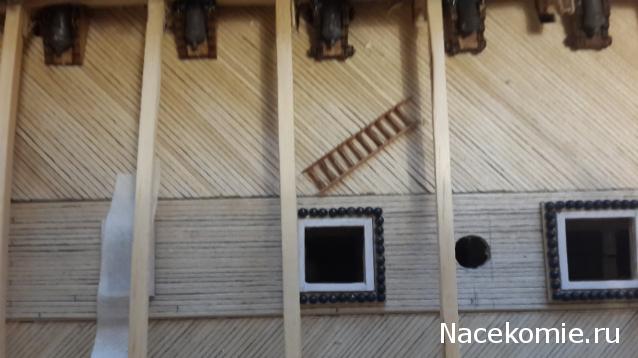

Орудия выставленны, устанавливаю бимсы.

И некоторые произвольные пилерсы - хуже не будет.

Да, без них хлипкой конструкция будет, только они будут конечно не в пропорциях.

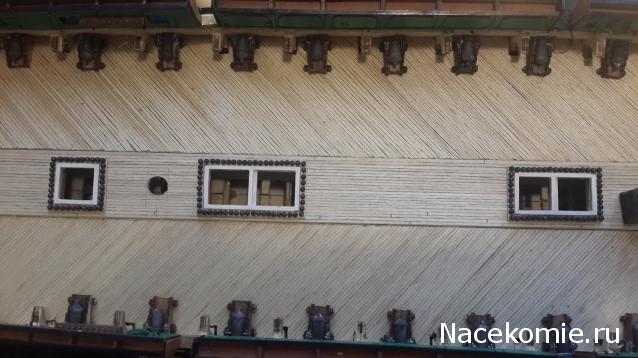

Бимсы все выставил, вылезла ошибка с камбузом, не взял в расчет толщину фанеры верхней палубы....Бум переделывать....

Станислав, привет!
Ты камбуз пилить собрался? Да притопи ты его маленько (камбуз).
Вырежи в палубе прямоугольник, а потом подкладывая "фанерку" выставь камбуз по росту.
Заметно не будет.

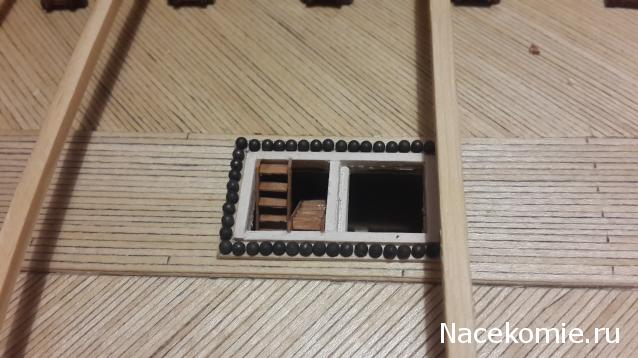

С камбузом пока, думаю, может просто сточу 1 мм. Пока выставляю трапы, поставил бочку.

Во во! Не надо переделывать! Нам всем нравится этот камбуз - пусть остается - 100%. А по поводу бочки. Ее габариты какие? 5Х8 мм.? Тогда какая же толщина досок, из которых она собрана? 0,5 мм.? расскажи про бочку пожалуйста поподробнее. Спасибо.

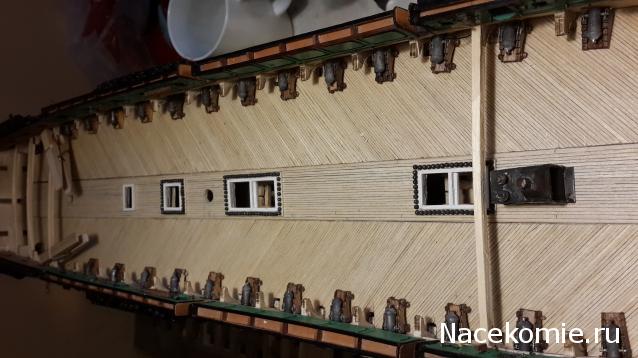

Трапы выставленны, пора переходить к пилерсам и перегородкам.

Оказалось, это не бочка, а лагун с крышкой.

Красивый, но у нас он круглый. Бочка 12х10, доска 0.8, наклеена на болванку, обручи из черной бумаги.

А ну тогда понятно. Она большая. Но все равно красиво, я бы так не смог, или смог бы но пыхтел))))))

Первая перегородка , вторую,которая была через 6.5 метров к корме(что огораживала офицерские каюты), будет совсем условной. Пилерсы как я и говорил будут тоже условными, так как бимсы переразмеренны из за толщины палубы. Пилерсы что будут видны в проеме траппа, будут сделанны копийно.В переди носовая перегородка и кандейка что была вокруг фок мачты, к стати, что там было(швабры , ни чего другое там не влезит....)?

Отнюдь. Позади шкаф для кухонной посуды, впереди аптека. В кондейке умывальная комната и кладовая, принадлежащая лазарету. Там две раковины умывальников просматриваются.

Выставил пилерсы. Тесновато...

Тесновато, врачам было, но это каморка будет закрыта перегородкой и там делать ничего не буду(если бы с нуля делал, обязательно бы востановил все помещения, сейчас там выкройки от Д.А. стоят, зубы переломаю)

Константин Владимирович, центральный настил палубы и боковые к перегородки скорее всего выравнивались(это задним умом). И в носу так же было...На продольных разрезах один уровень.

Ну круто! Уважаемый ilin, а зачем Вы вообще брали журнал? Вам похоже по силам полный "самопил"?

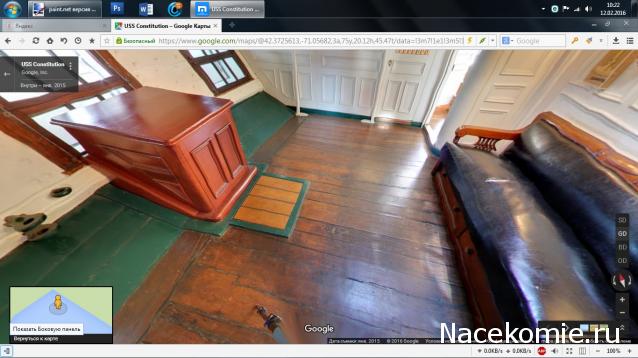

Даже на старенькой Конституции нарубной пояс точно доходит до переборки. А цветной продольный разрез это все-таки картинка. Там много упрощенного, как ни странно.

На той же Конституции за переборкой нарубной пояс вровень с палубой. В кормовой каюте тоже.
