Корабль 12 Апостолов - фотоотчет konstantinfom

Также удачно засверлил поворотные выстрелы. Осталось приварить "ушки" к задней краспице под них

Добавлено спустя 1 час 45 минут 25 секунд:

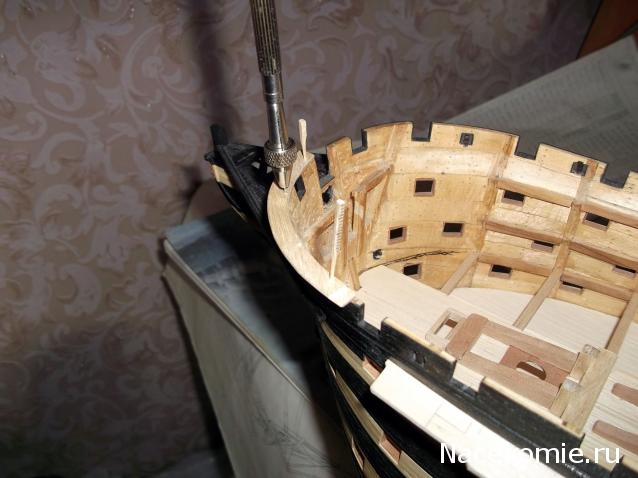

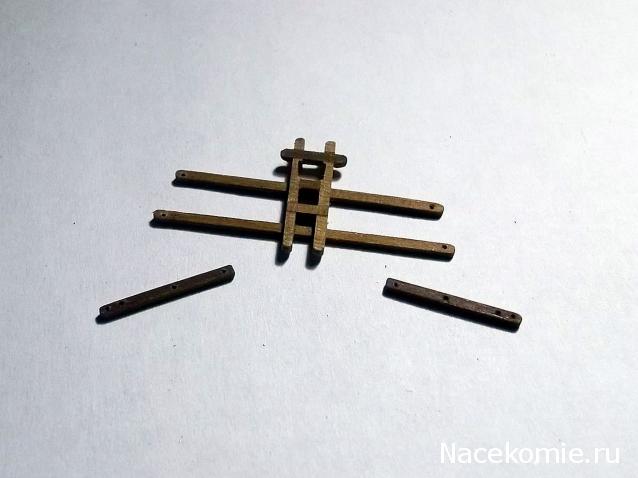

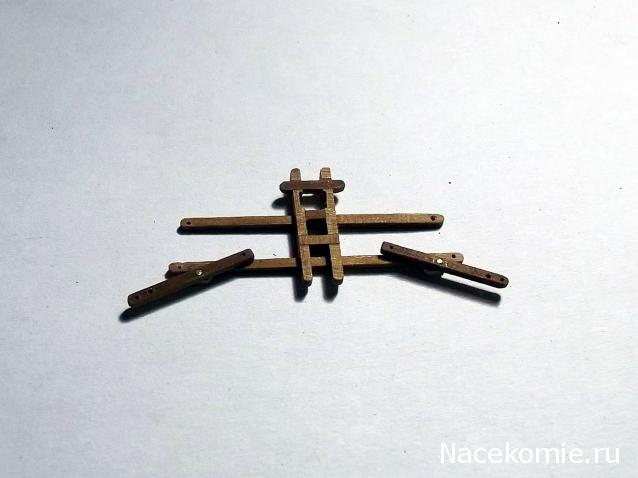

"Ушки" приварил, просверлил и приделал поворотные выстрелы

Все ювелирнее и ювелирнее, респект мастеру.

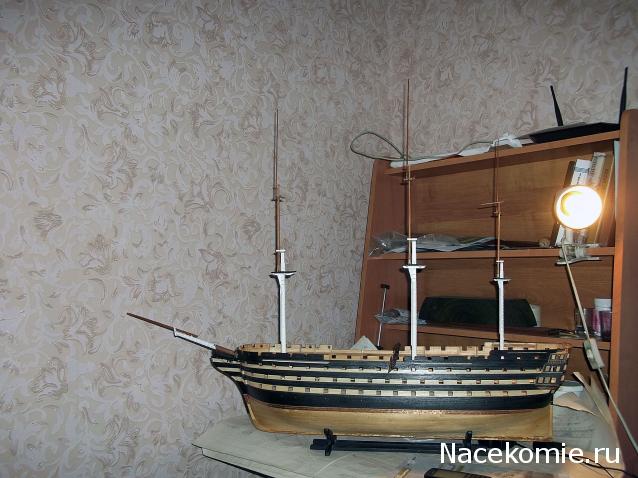

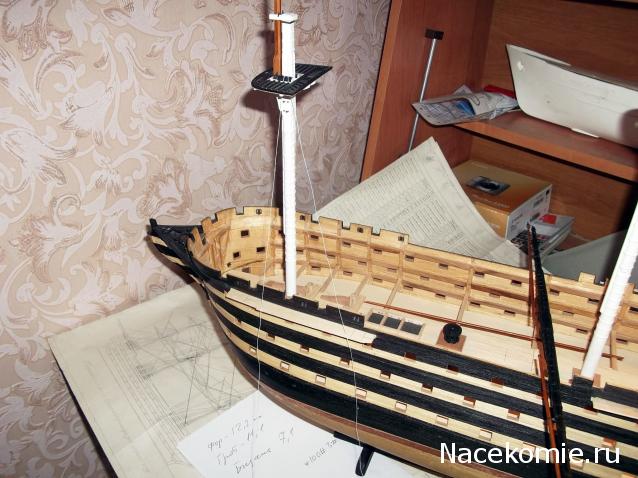

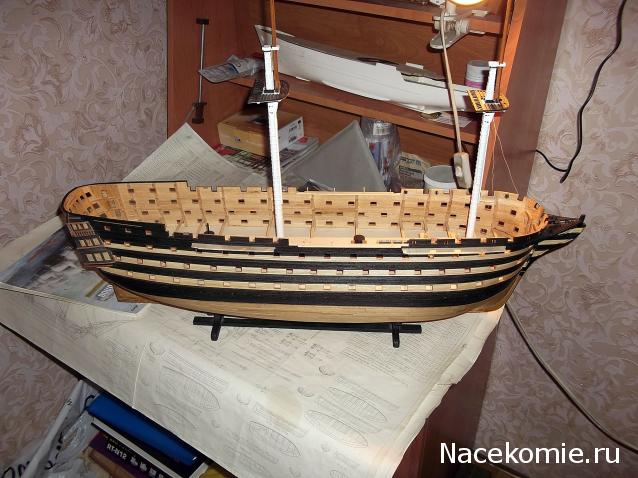

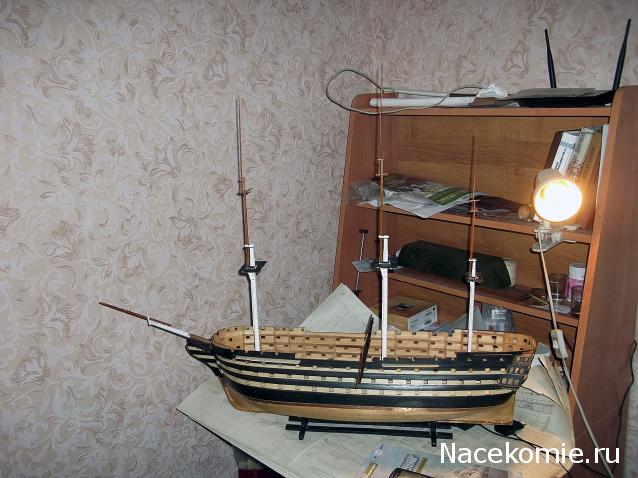

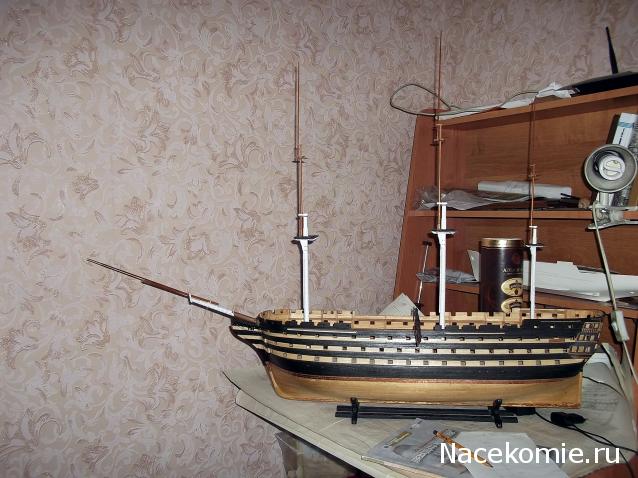

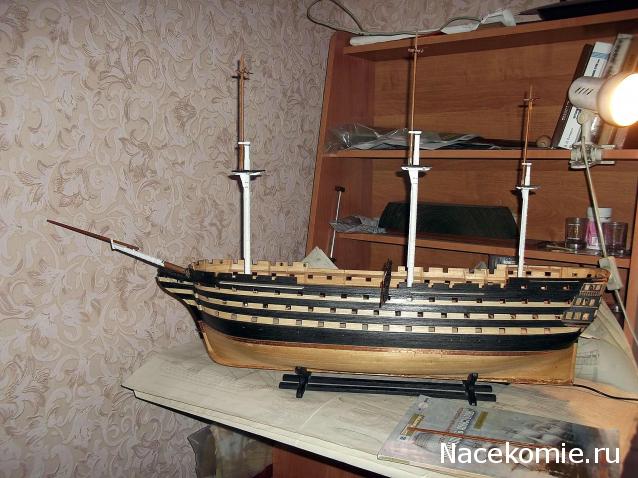

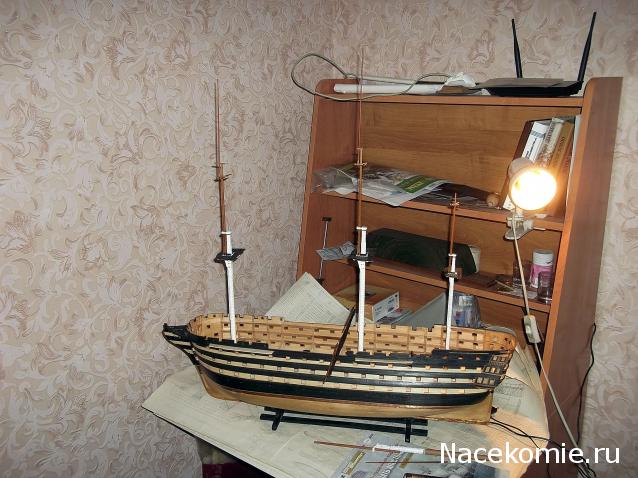

Добрался до корабля. Примерил рангоут

Добавлено спустя 13 минут 15 секунд:
Модель из ЦВММ М1х96 (чтобы представить, что там ещё выше будет)

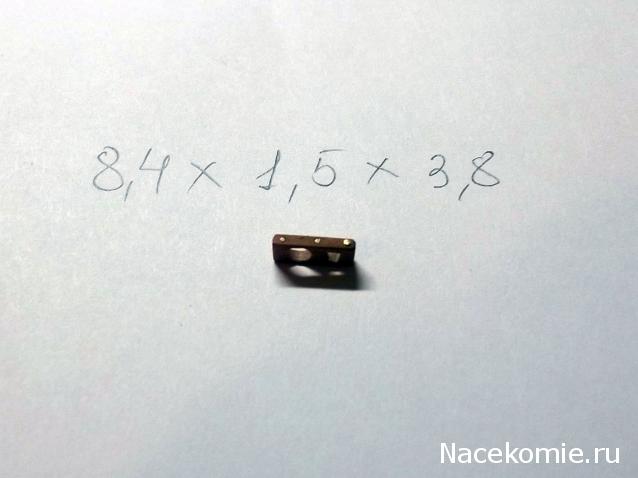

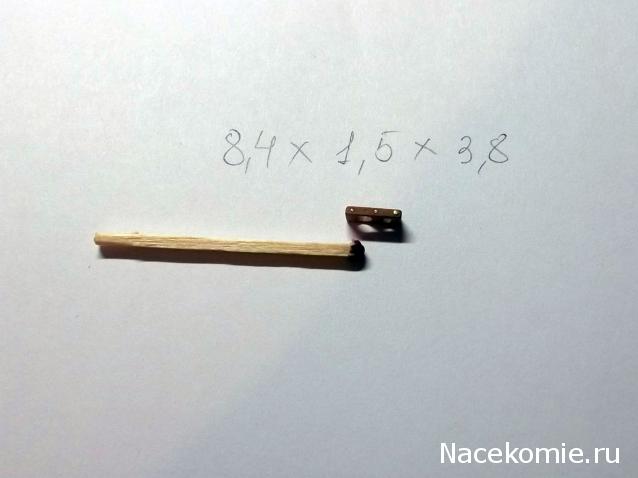

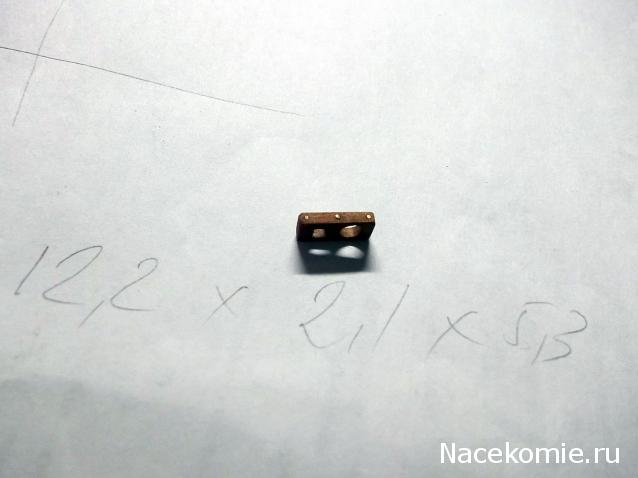

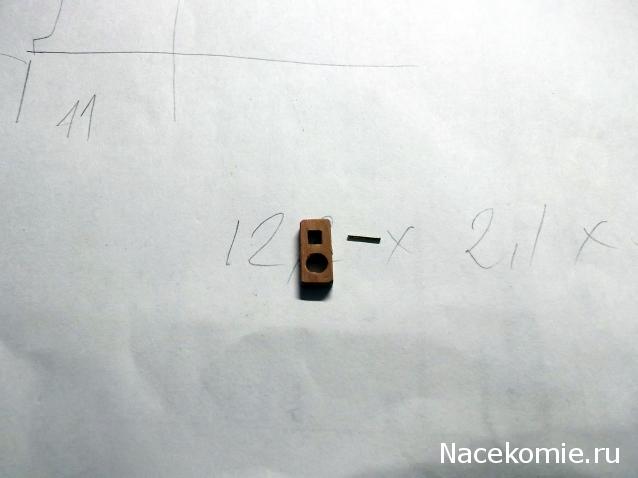

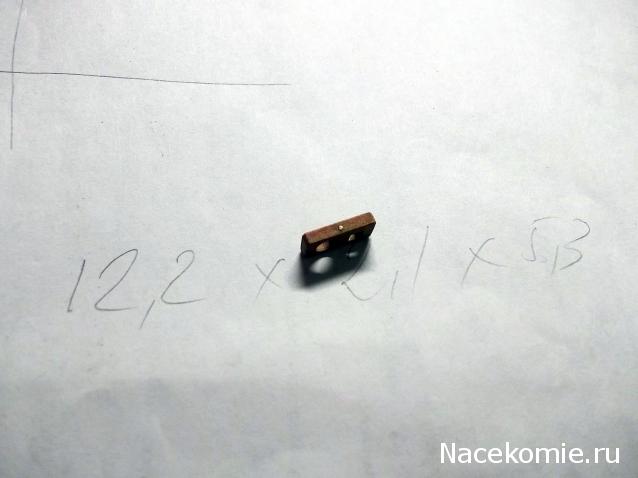

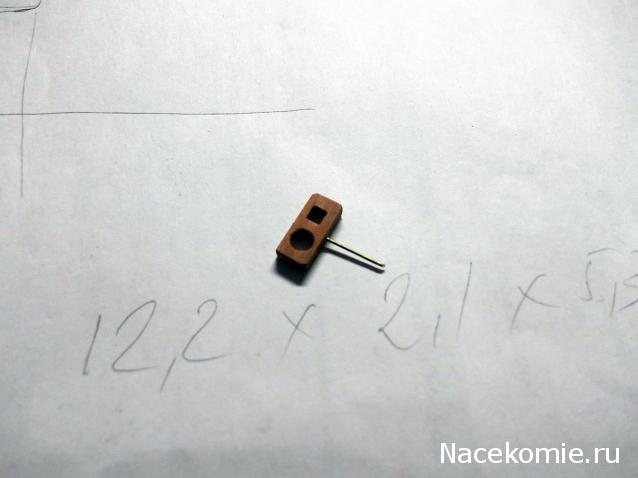

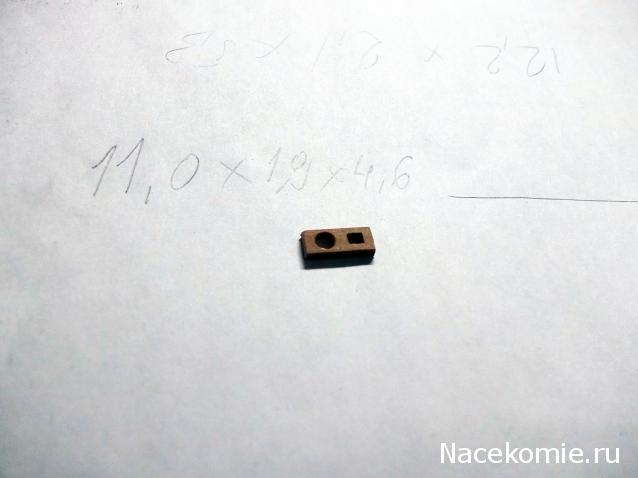

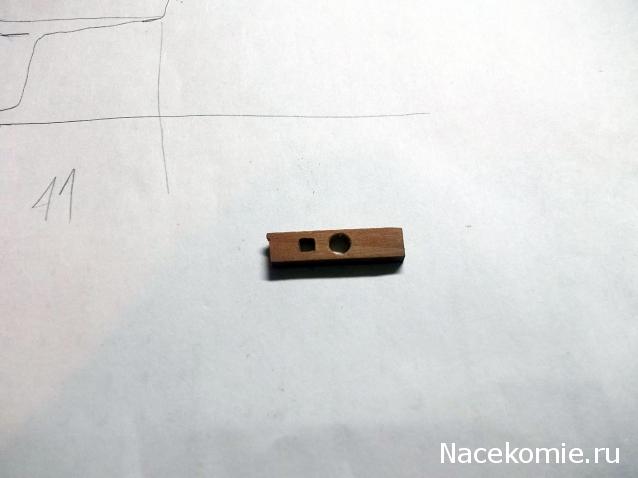

Грот-стень-эзельгофт. С утречка нужно обрезать в размер и укрепить тремя сквозными болтами на заклеп. Размеры эзельгофта: длина 12,2 мм, ширина 5,3 мм, толщина 2,1 мм.

Добавлено спустя 4 минуты 20 секунд:
Не удержался, примерил на месте

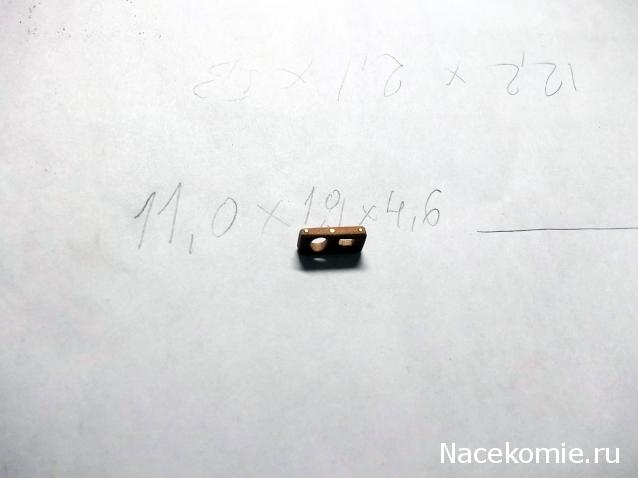

Обрезал по размеру эзельгофт, забил на заклеп три болта толщиной 0,6 мм. Теперь скорее брам-стеньга хрупнет, чем развалится эзельгофт

Добавлено спустя 2 часа 24 минуты 37 секунд:

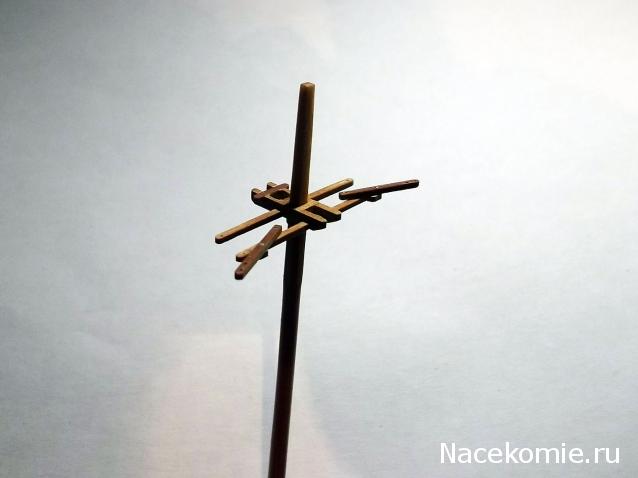

С фор-брам-стеньгой

Добавлено спустя 1 час 28 минут 35 секунд:
Фор-стень-эзельгофт

Добавлено спустя 1 час 25 минут 56 секунд:
Ну, и с крюйс-брам-стеньгой...

Добавлено спустя 2 часа 28 минут 14 секунд:
Крюйс-стень-эзельгофт готов

Очень интересуют эти детали. Завтра попробую их сделать

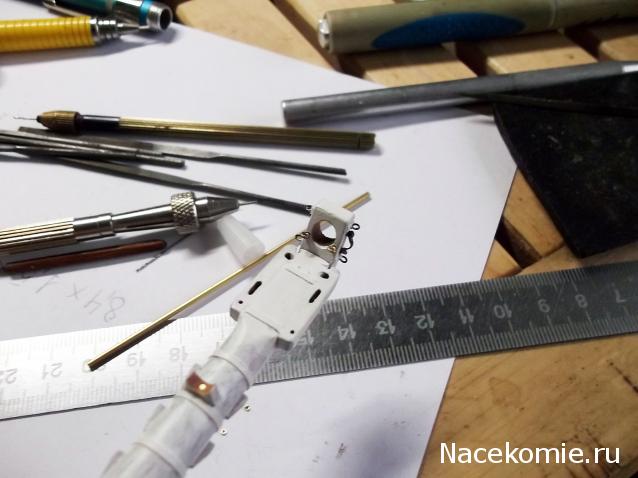

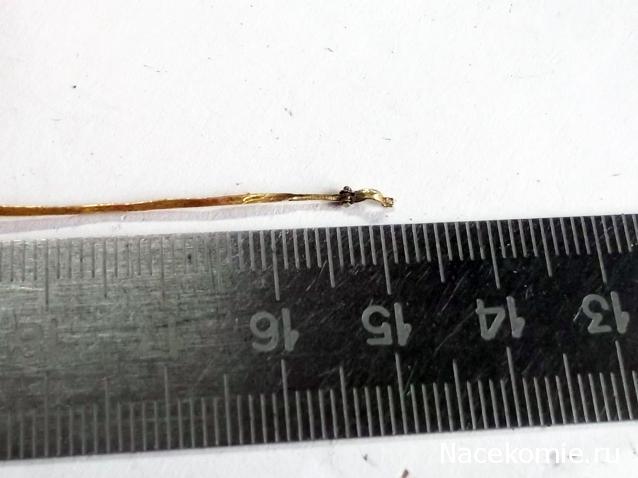

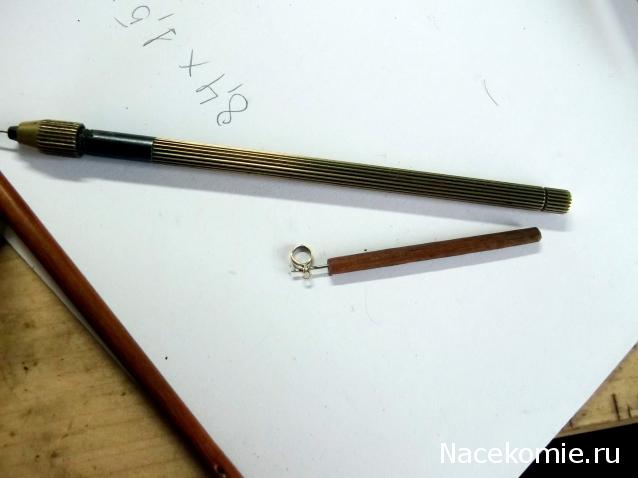

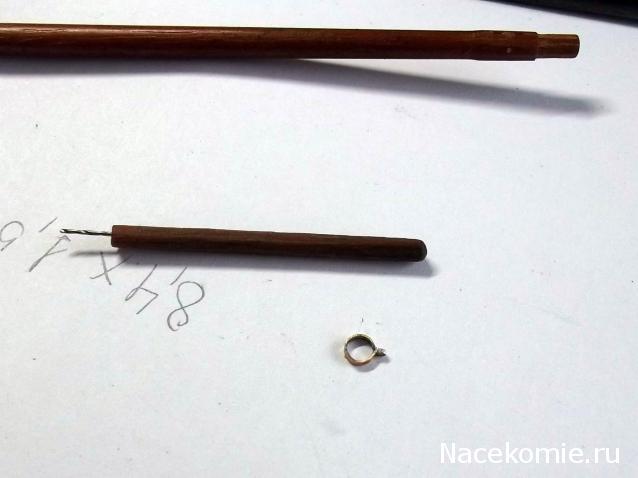

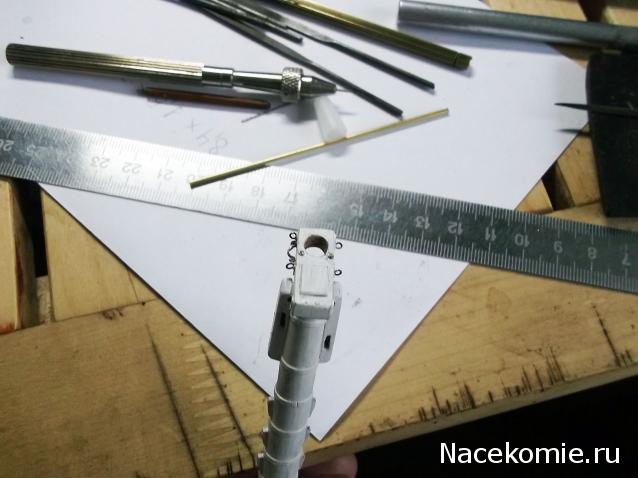

От теории к практике: полоска латуни шириной 1 мм. Ручная сверлилка на фото со сверлом 0,6

Добавлено спустя 2 часа 18 минут 28 секунд:

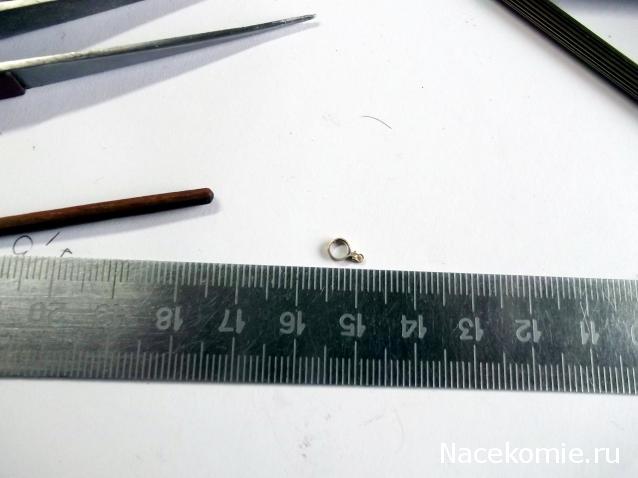

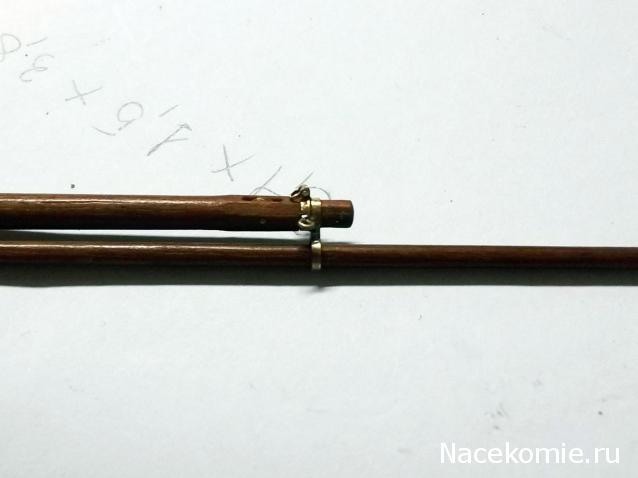

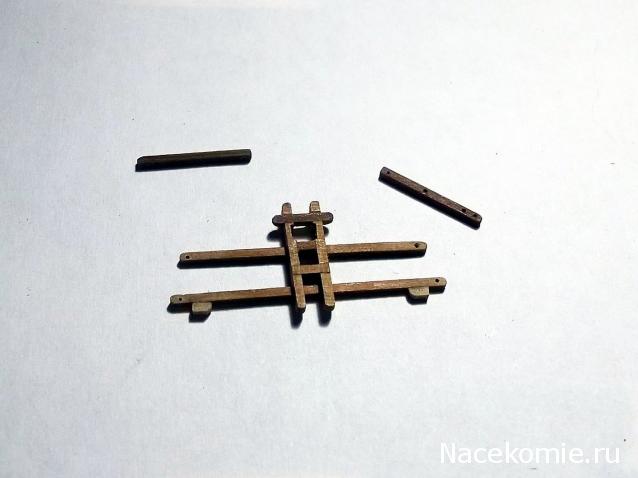

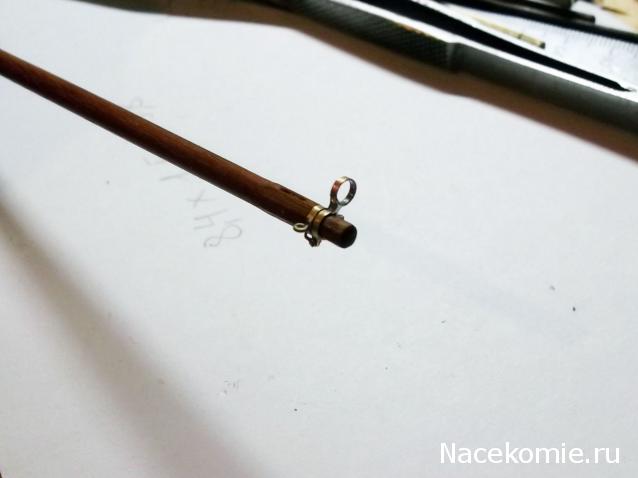

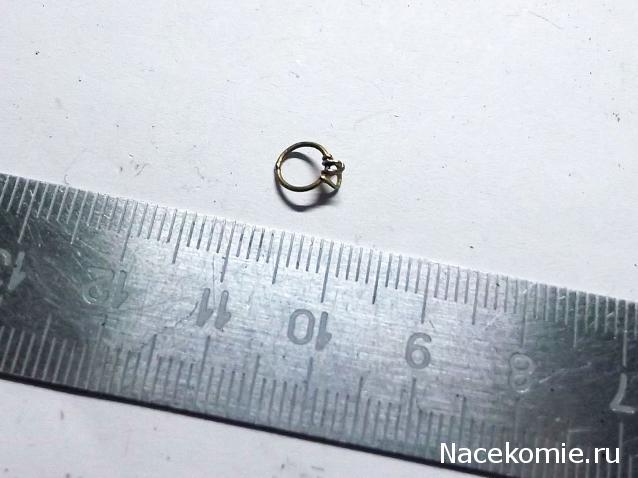

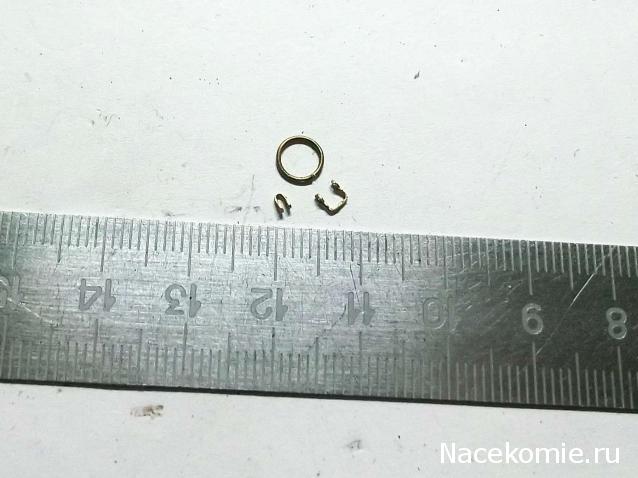

Скоба для мартин-штага

Добавлено спустя 1 час 29 минут 56 секунд:

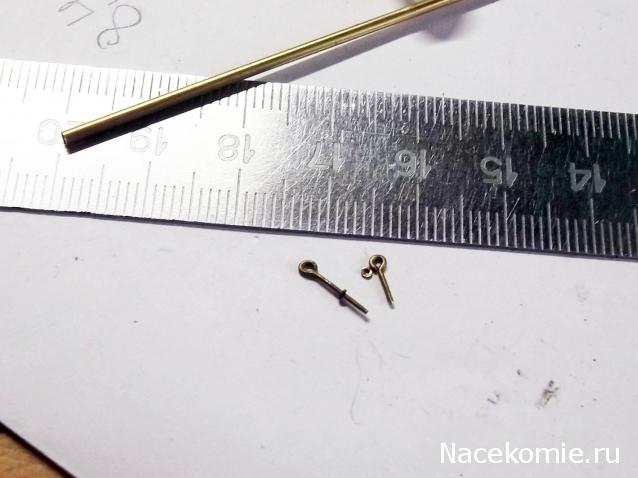

Обухи для утлегарь-бакштагов

Добавлено спустя 35 минут 38 секунд:
Бугель с обухами и скобой готов

Добавлено спустя 4 часа 54 минуты 34 секунды:
Эзельгофт на утлегарь

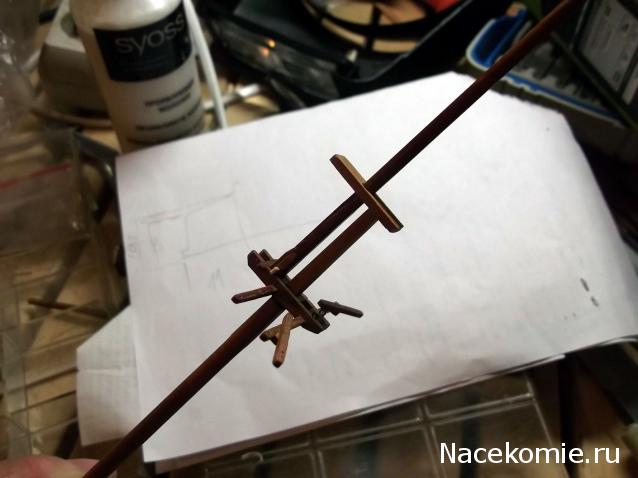

Намётка для бом-утлегаря

Добавлено спустя 54 минуты 59 секунд:

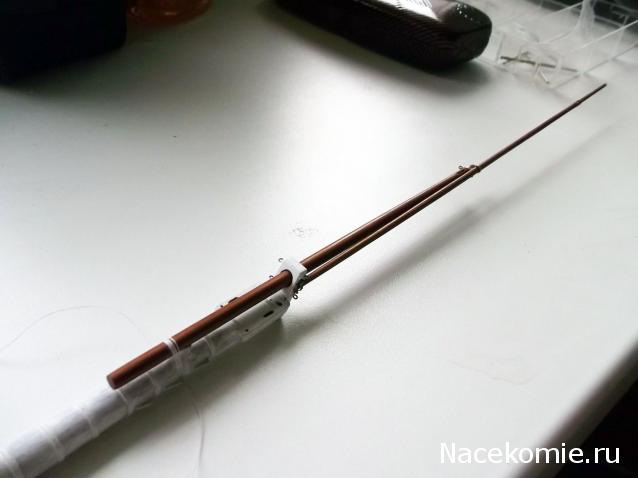

Наметку прибил к эзельгофту. Примерил бом-утлегарь

Добавлено спустя 53 минуты 26 секунд:

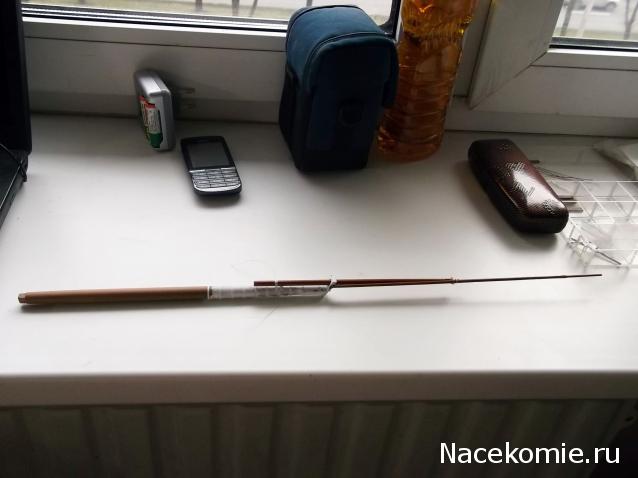

И все вместе

В эзельгофте уже нет живого места, а нужно еще втиснуть пару обухов

Добавлено спустя 18 минут 30 секунд:
Закрепил - обухи силовые

Добавлено спустя 1 час 59 минут 6 секунд:

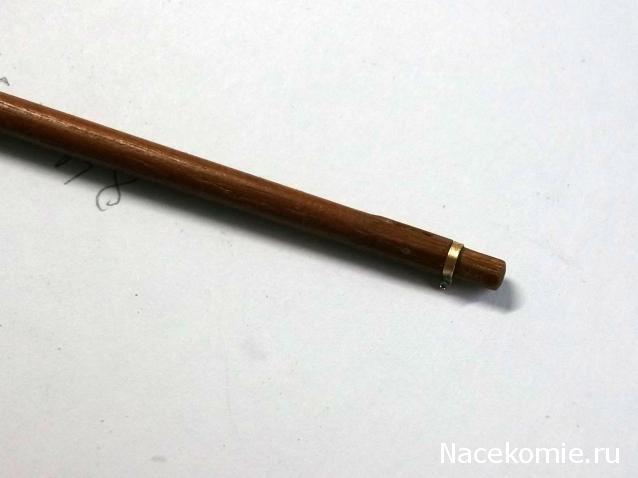

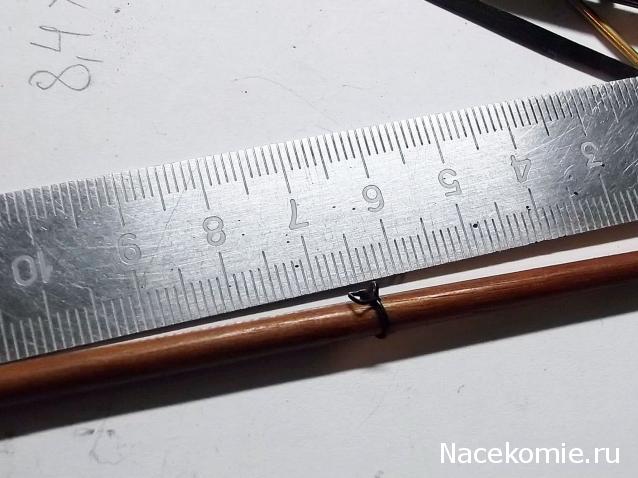

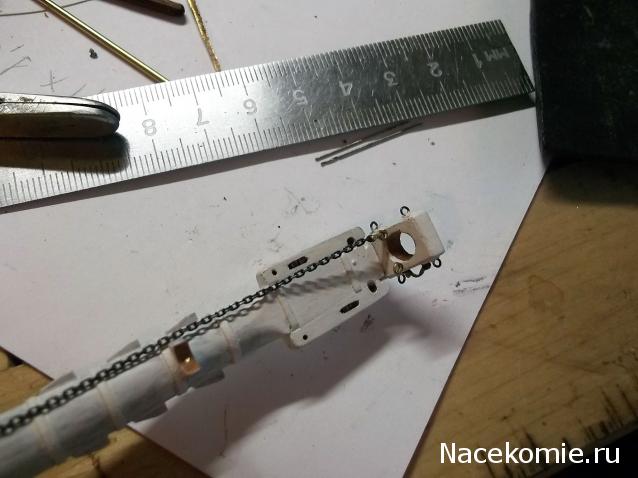

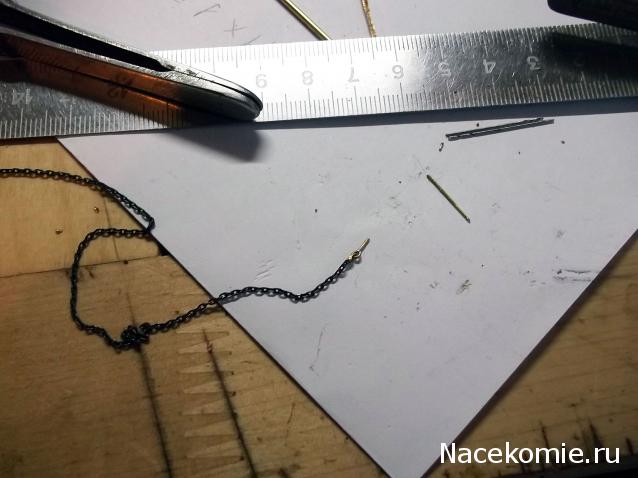

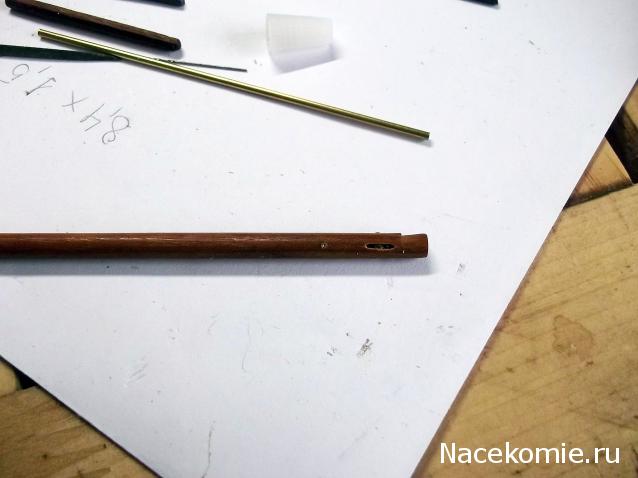

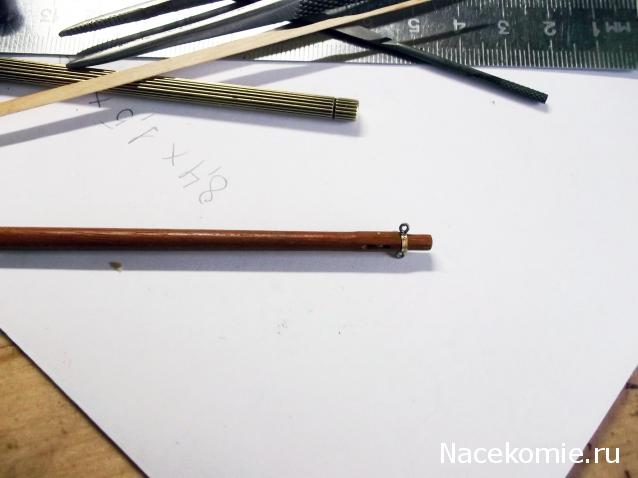

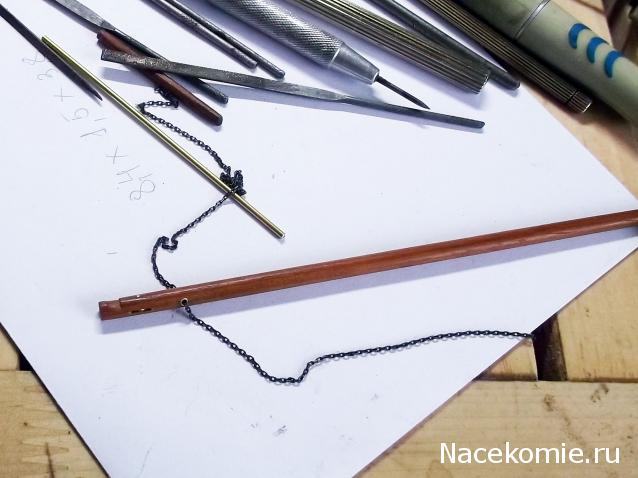

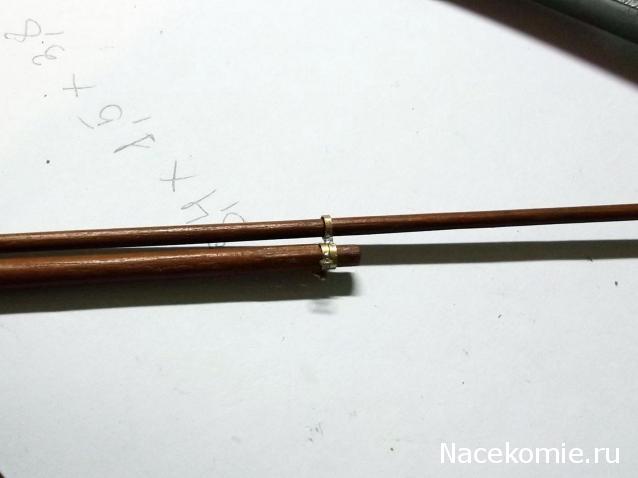

Сделал затёс на заднем конце утлегаря для тросового найтова на глубину 2 дюйма (0,5 мм). Врезал шкив для фала, просверлил дыру, вставил в нее трубку наружным диаметром 1,6 мм. Примерил цепь

Добавлено спустя 3 часа 11 минут 25 секунд:

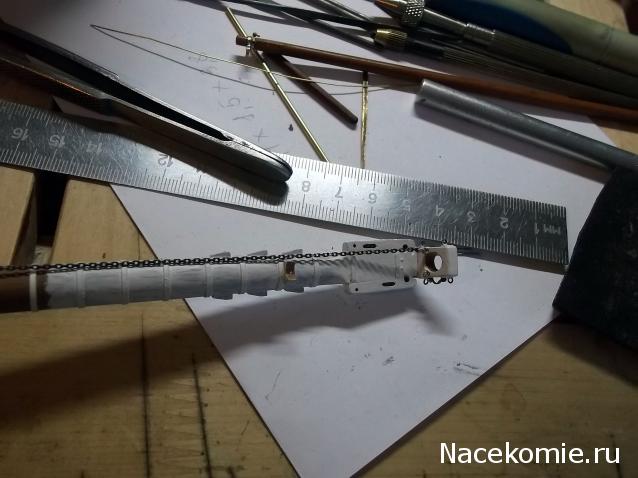

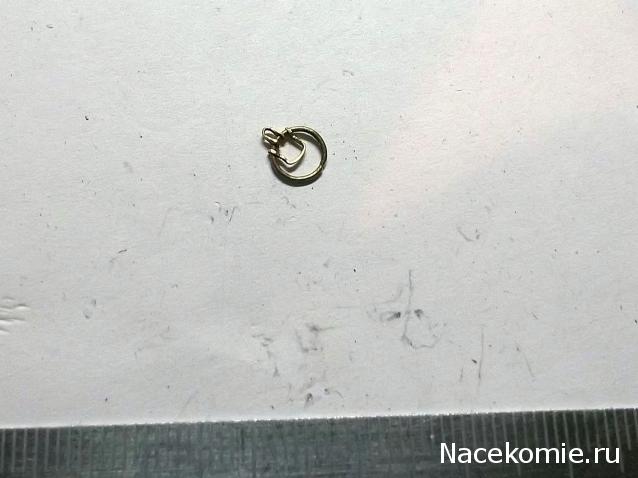

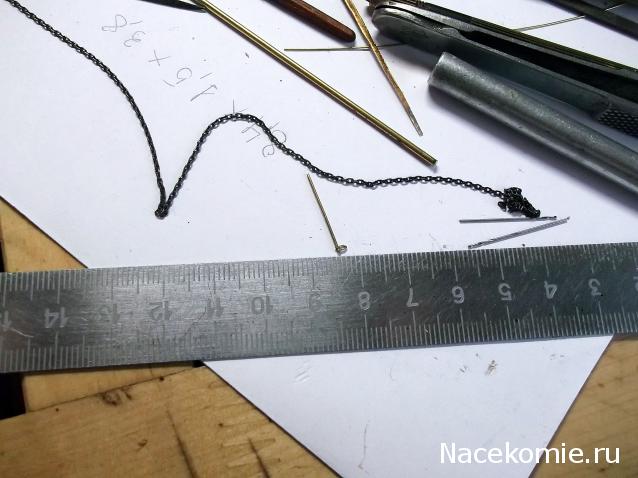

Закрепил конец цепного каната 8-дюймовой скобой на обухе эзельгофта

Добавлено спустя 5 часов 42 минуты 22 секунды:

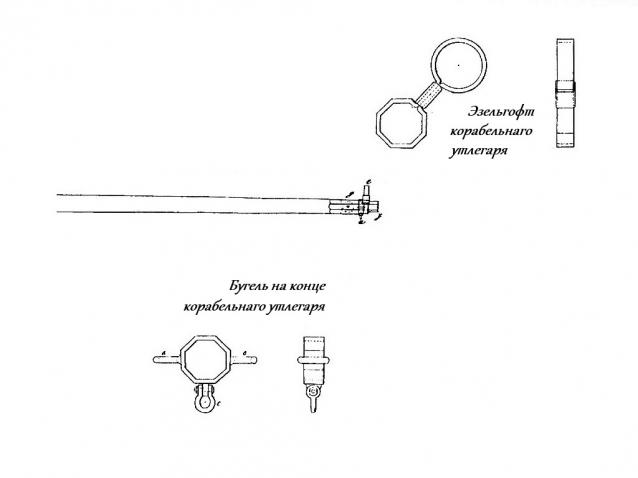

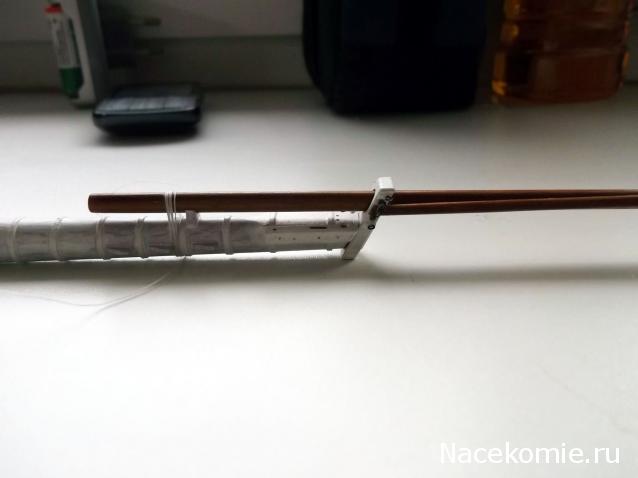

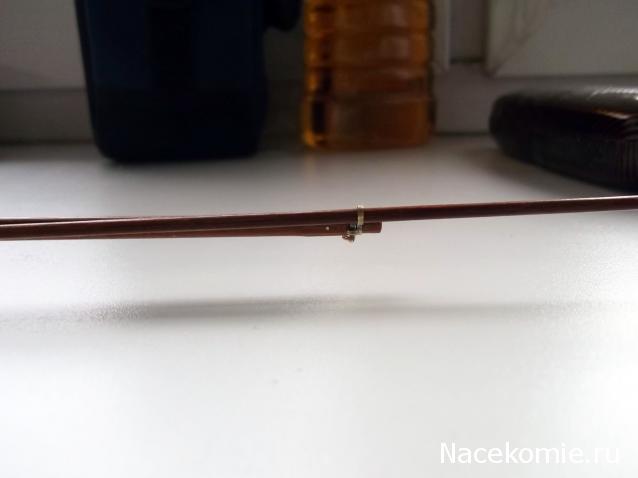

Чуть не забыл про ракс-бугель на утлегарь

Ширина планширя по чертежу (8,4 мм) на модели выглядит отвратительно. Анализируя аналогичные детали на больших моделях (1х12) в ЦВММ - Император Николай 1 и Ретвизан, пришел к выводу, что ширины планширя 7,0 мм вполне достаточно. Соорудил шаблон и проверил геометрию вант.

Добавлено спустя 1 час 51 минуту 58 секунд:
Скорректировал ширину больших русленей (чуть уменьшил)

Добавлено спустя 4 часа 20 минут 41 секунду:

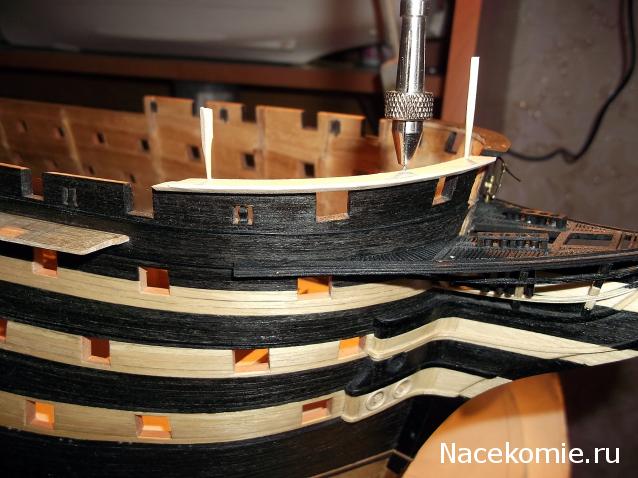

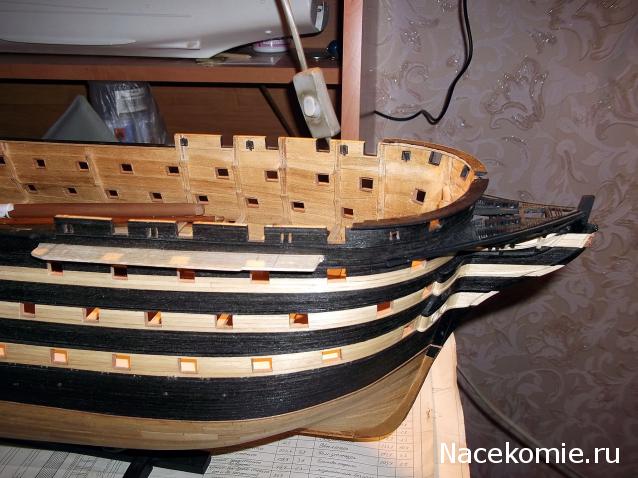

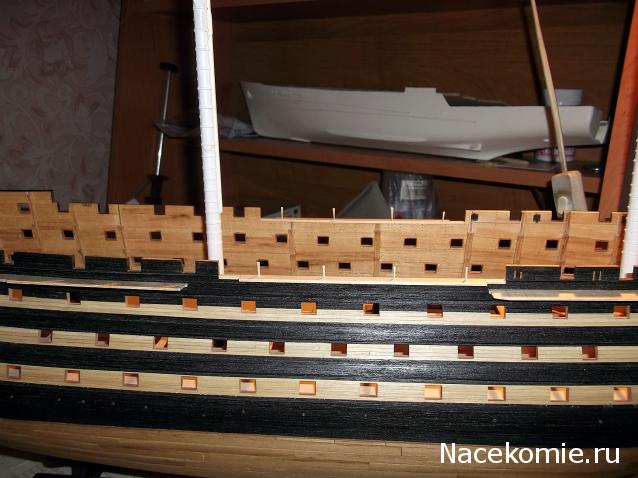

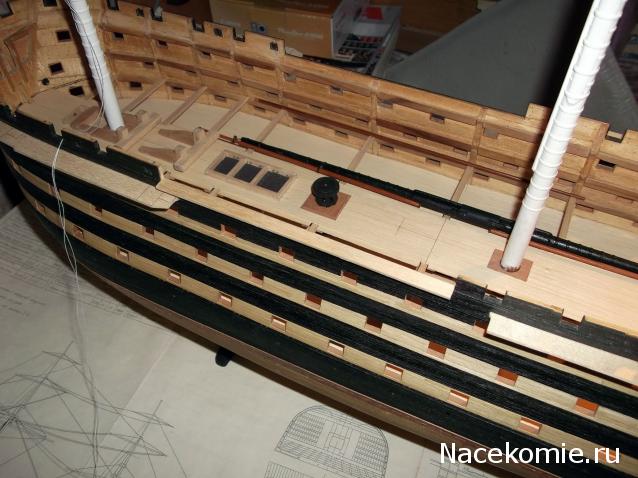

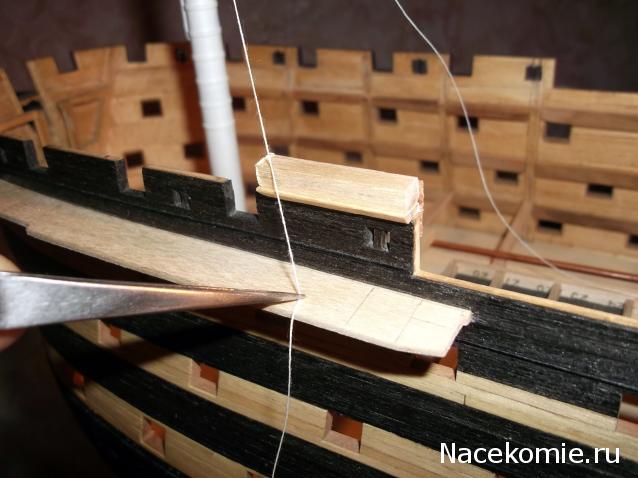

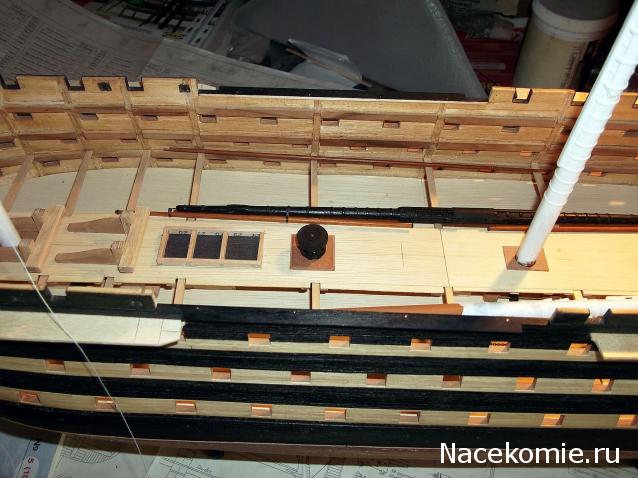

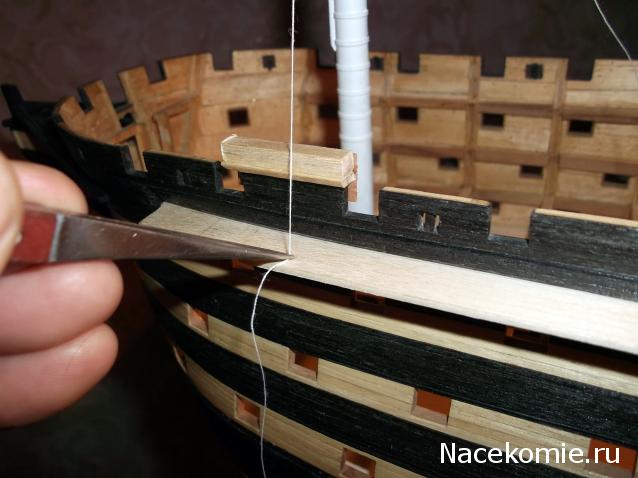

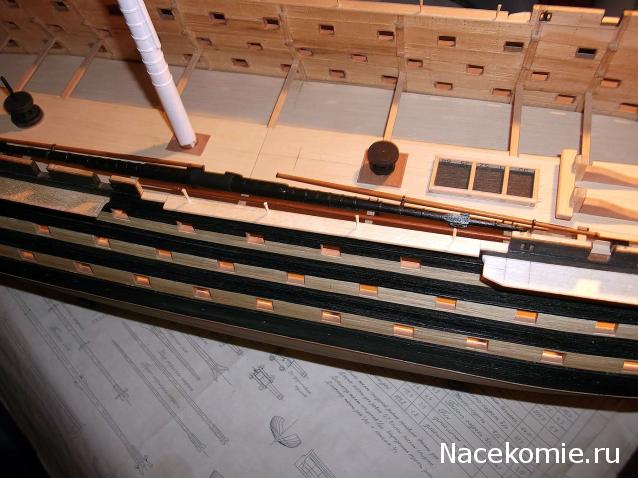

Первая часть планширя - шкафут левый борт. Толщина 1,9 мм, ширина 7,0 мм

Добавлено спустя 2 часа 50 минут 49 секунд:
Продолжение: планширь на шкафуте

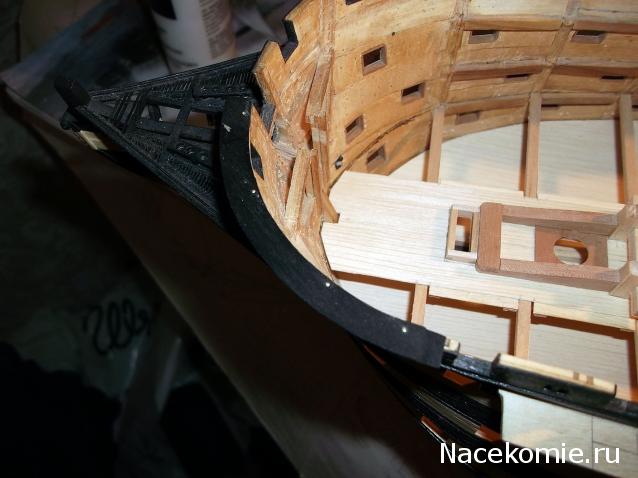

Окрасил тушью и прибил гвоздями (из проволоки 0,8) на клей шкафутный планширь

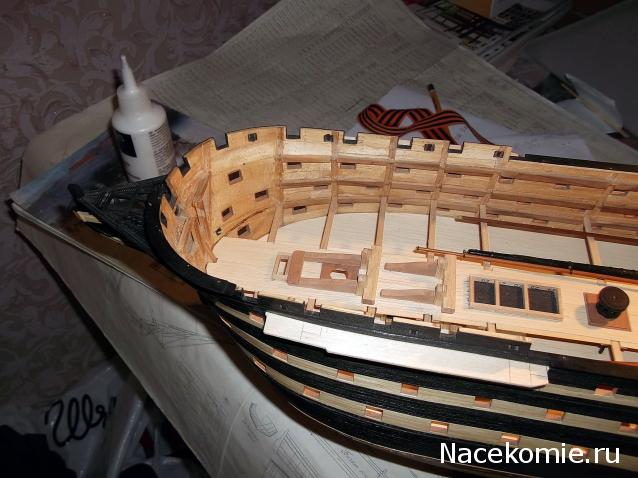

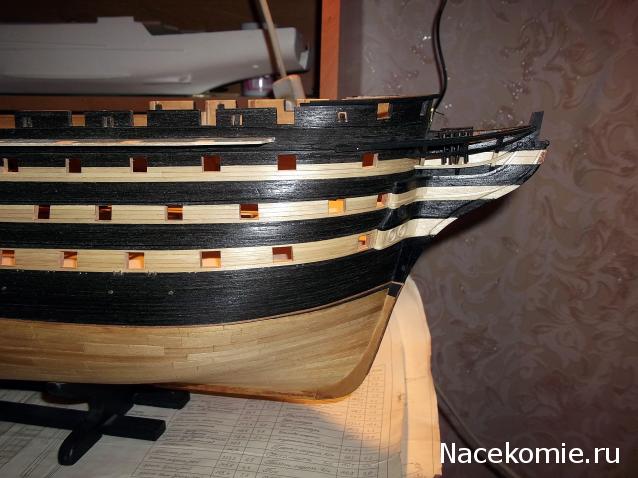

Носовой кусок планширя по левому борту. Ширина 7 мм.

Добавлено спустя 1 час 24 минуты 33 секунды:
Покрасил и прибил

Константин, по планширям и вообще по конструкции борта, очень хочется подробной информации. Пока не всё ясно. Я смотрю, ты занялся планширем, так теперь смотрю во все глаза!

Я через час выхожу из дома - выезжаю на дачу. По приезду нарисую профили. Корабль остается в Питере.

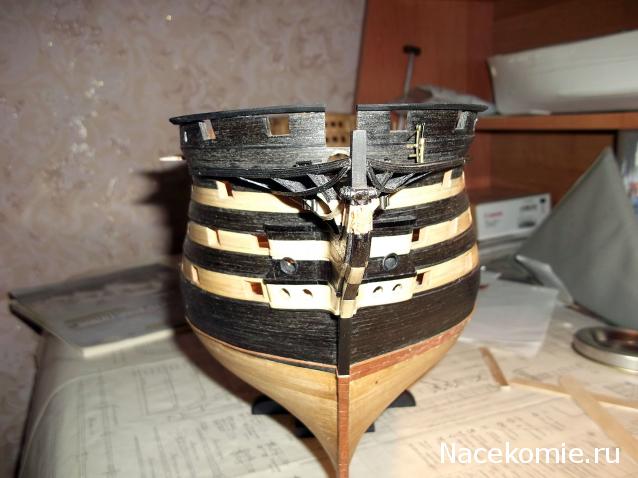

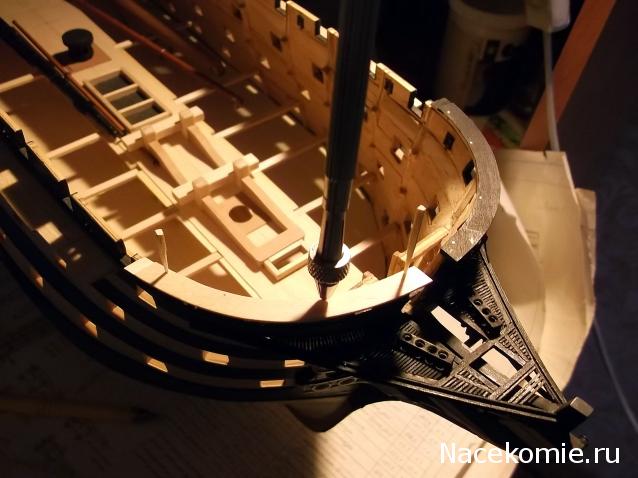

Правый сложный кусок планширя (остальные четыре практически прямые).

Добавлено спустя 26 минут 15 секунд:
Правую часть покрасил тушью и прибил

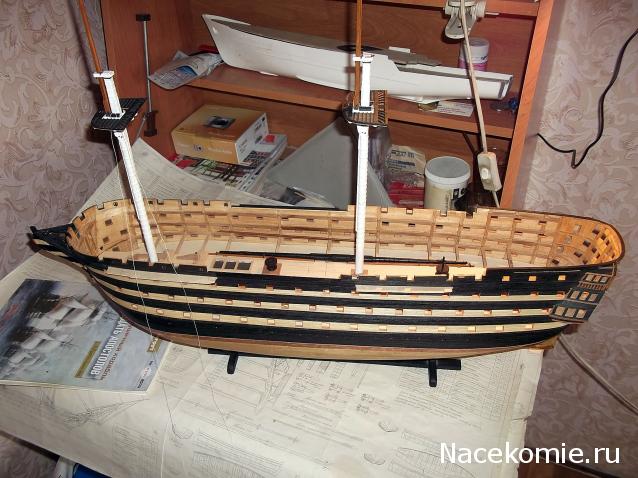

Смотрю на данные фото и думаю, а зачем мы зашивали верх у верхних портов. Это что получается всё придётся отламывать и стачивать, а затем крепить планширь?

Самая верхняя рейка - лишняя. Она нужна для того, чтобы во время обработки корпуса не сломались борта в местах вырезанных пушечных портов. Всё просто!

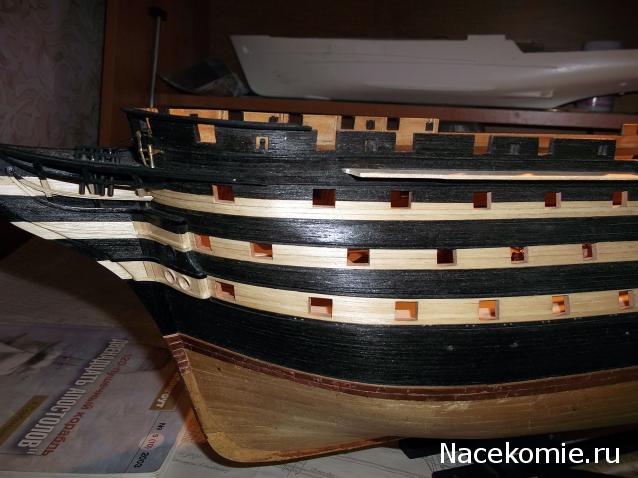

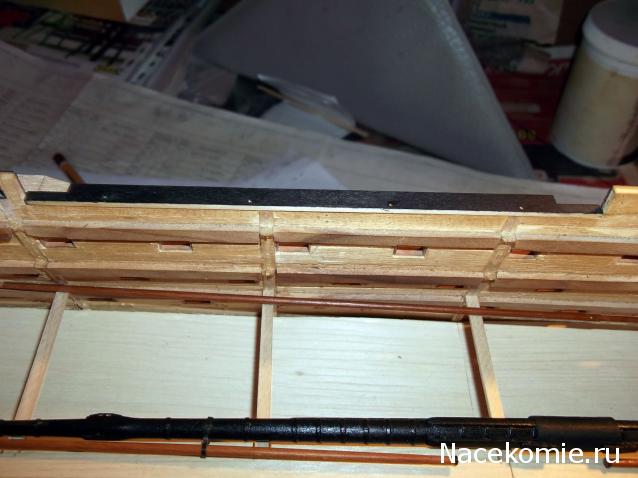

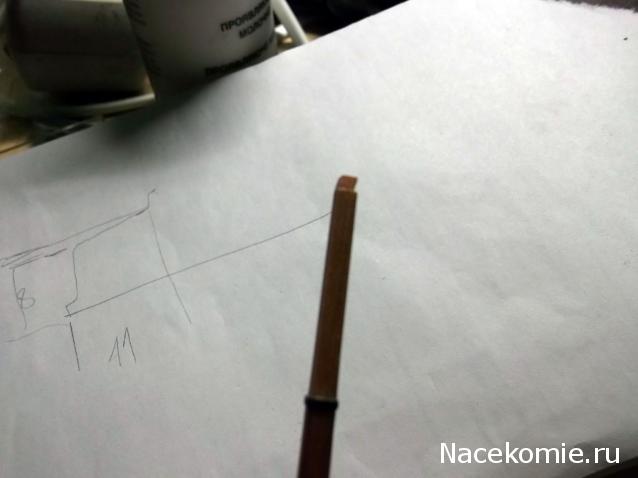

Профиль планширя в сравнении с чертежом. Ширина 7 мм, толщина 1,8 мм. по внешнему нижнему краю снята фаска

Планширь поуже, чтобы зашить борт?

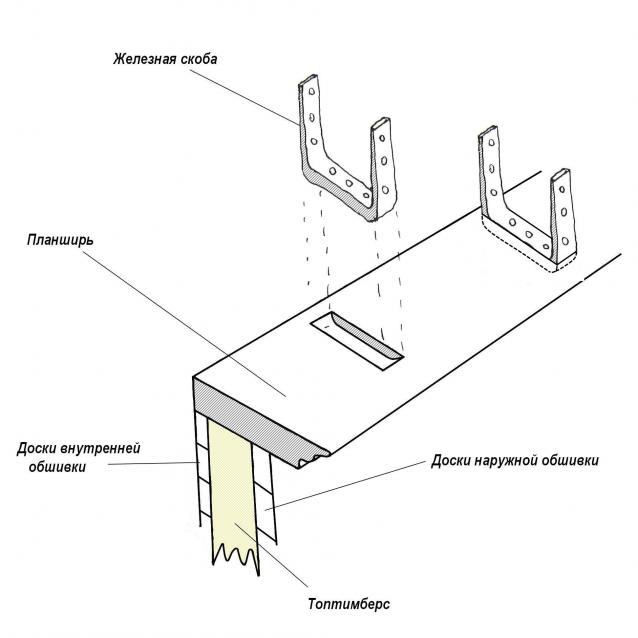

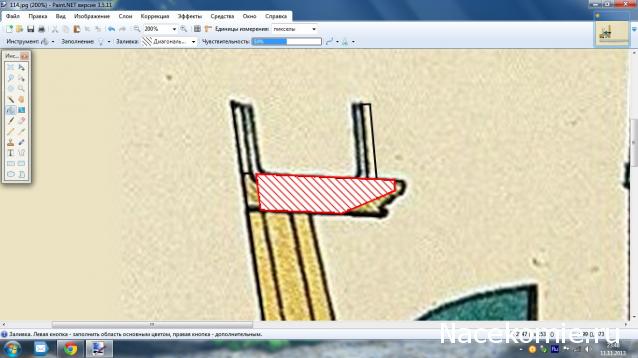

На реальном корабле планширь выступал за топтимберсы внутрь на толщину доски внутренней обшивки и после покраски выглядел (с палубы) как одна из досок внутренней обшивки. Выше планширя прибивали к железным скобам стенки коечной сетки (см. рис.).

На модели придется делать иначе: приклеить полоску шпона к внутренней поверхности планширя. Таким образом получится внутренняя стенка коечной сетки

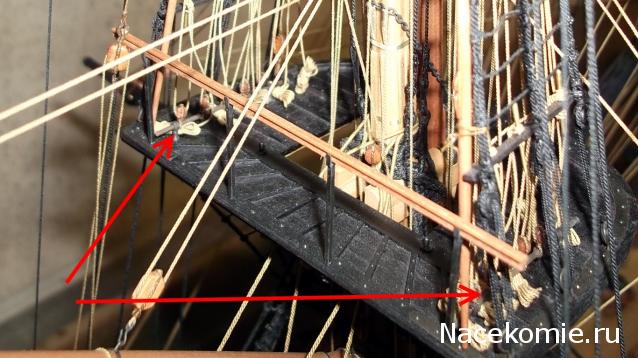

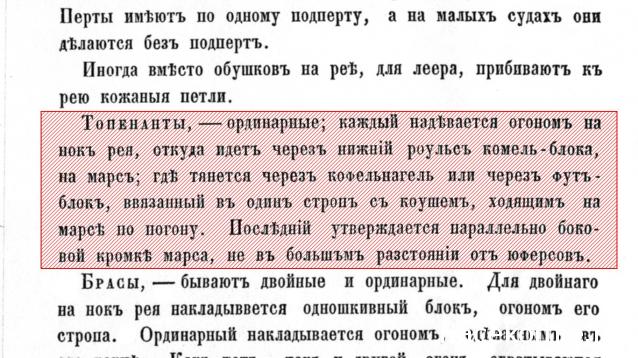

Меня очень интересовал вопрос, на основании чего на марсах поставлены погоны с фут-блоками на модели корвета Андромаха (показывают красные стрелки на фото). Автор модели, замечательный Питерский судомоделист, Михаил Безверхний, который отмечает сегодня День рождения, сказал, что информацию почерпнул из книги К.Посьета. И действительно, есть упоминание об этих погонах с фут-блоками на стр.253. Значит, придется делать!
