Теперь мне стали понятны эти моменты на чертеже. Когда моделировал марсовую площадку долго гадал как устроен этот узел. В итоге сделал неправильно и никто не подсказал.

На чертеже, кстати, этого нет. Но делали в реальности именно так. Об этом свидетельствуют модели из первого зала ЦВММ. Крепление на фото.

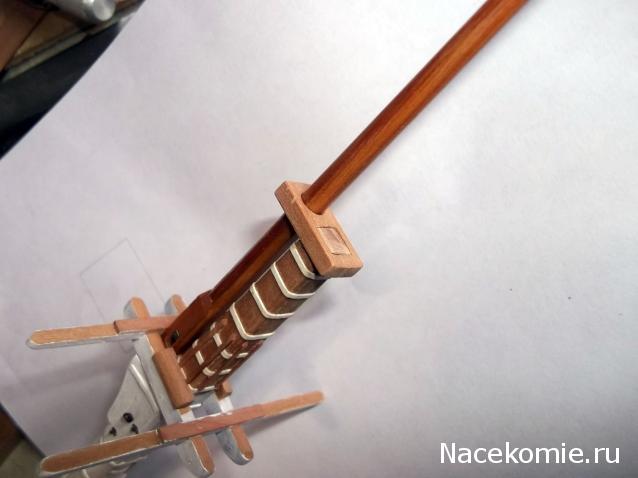

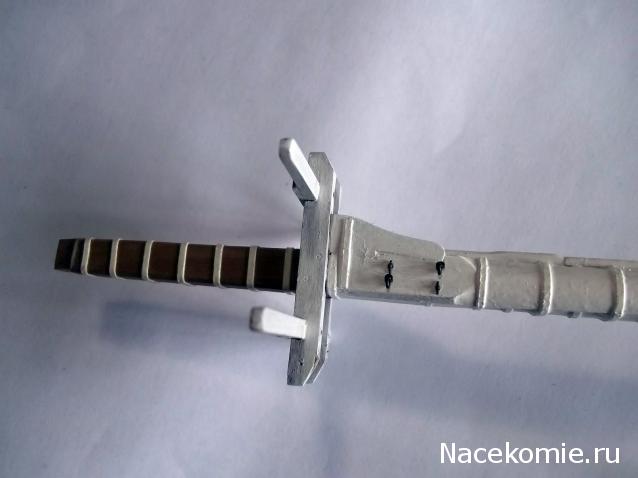

Доделываю болты с чекой в чиксы фок-мачты

Добавлено спустя 2 часа 18 минут 10 секунд:

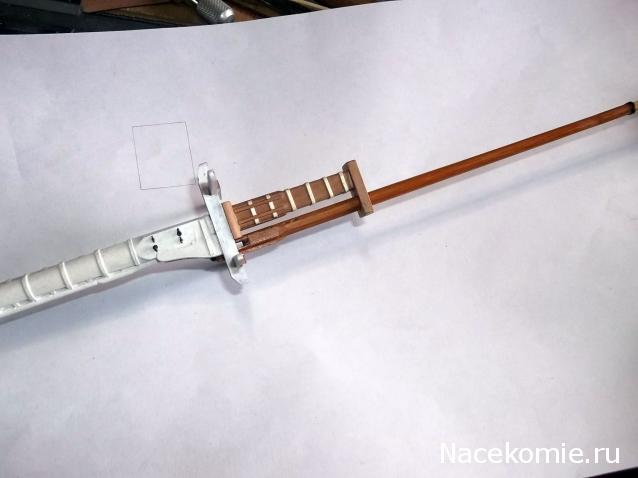

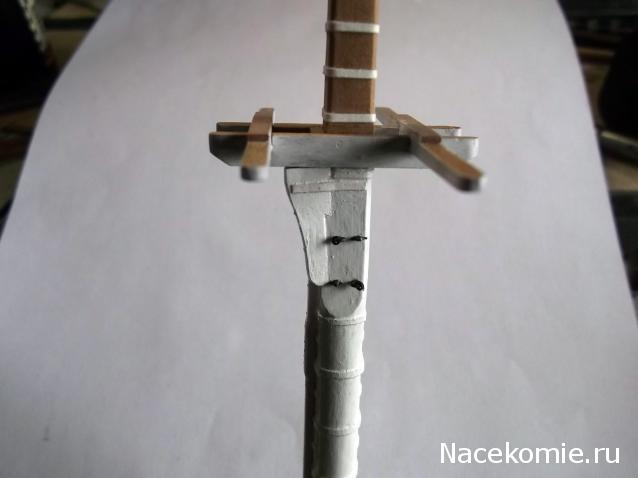

Фок-мачта с другой стороны. Оббил железом верхнюю часть шлагтовной дыры фор-стеньги

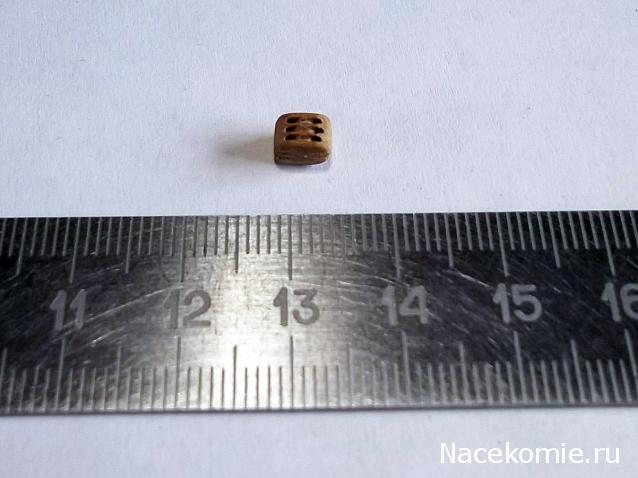

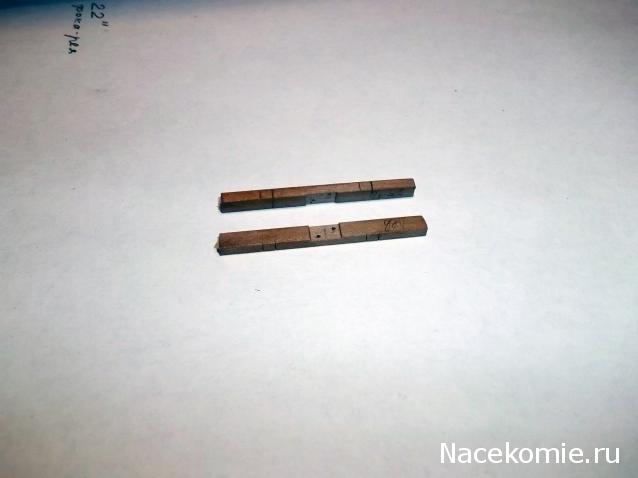

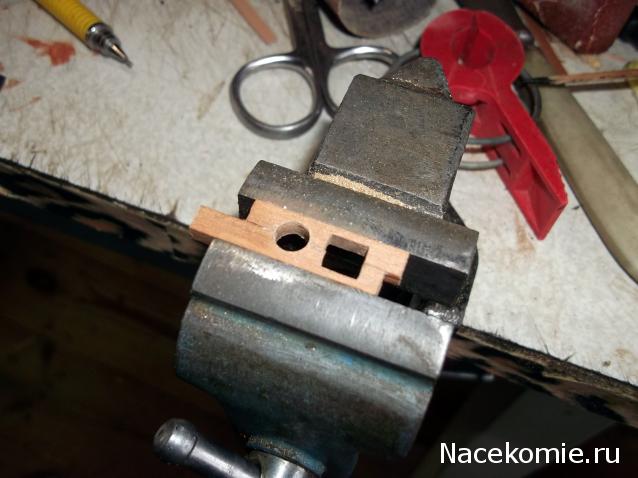

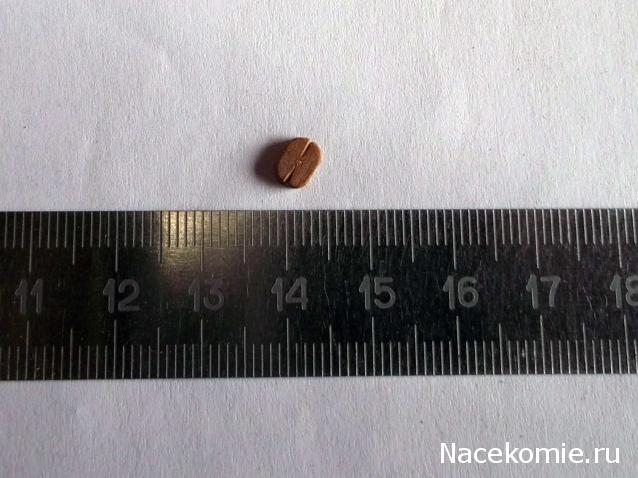

Попытка вырезать тестовый блок гардель-талей фока-рея (длина 5,6 мм). Положенная по Штату ширина шкивных дыр (0,75 мм) оказалась великовата, нужно было делать 0,6 мм

Про какой узел речь?

Узел крепления салингов и краспиц. Я при моделировании прибил их болтами, надо было скобами.

Лонгасалинги с краспицами соединялись болтами, вставленными в просверленные отверстия. Торчащий снизу конец болта имел поперечное отверстие. На него (болт) надевали шайбу и закрепляли чекой.

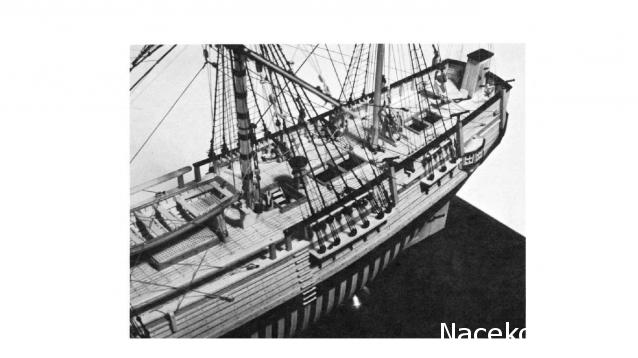

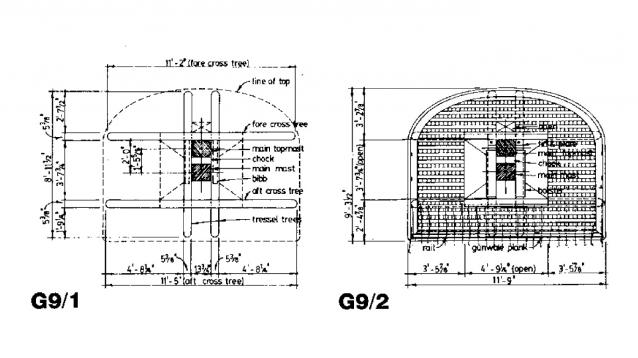

Соединение настила марса с салингом строго по Штату показано на замечательной модели корвета Андромаха Михаила Безверхнего (фото 45). Правда, болты вставлены вверх ногами - правильное положение на фрагменте чертежа (46).

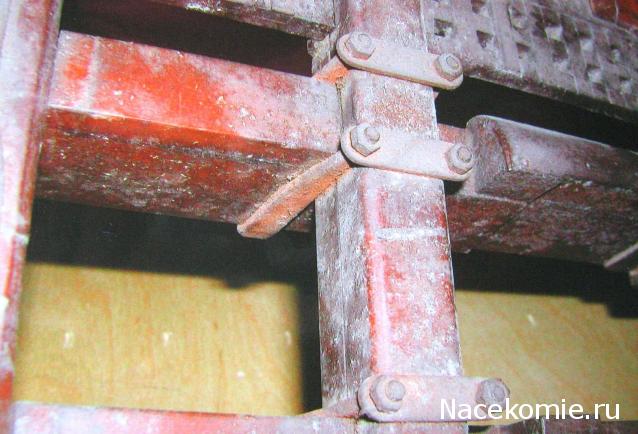

В то же время встречается несколько иное крепление: края марса скреплены с краспицами болтом с чекой, а в середине вся конструкция (лонгасалинг, краспица и настил) соединена скобами с планками (фото 37).

Какое крепление было на 12Апостолов, мне неизвестно.

Добавлено спустя 1 час 43 минуты 49 секунд:

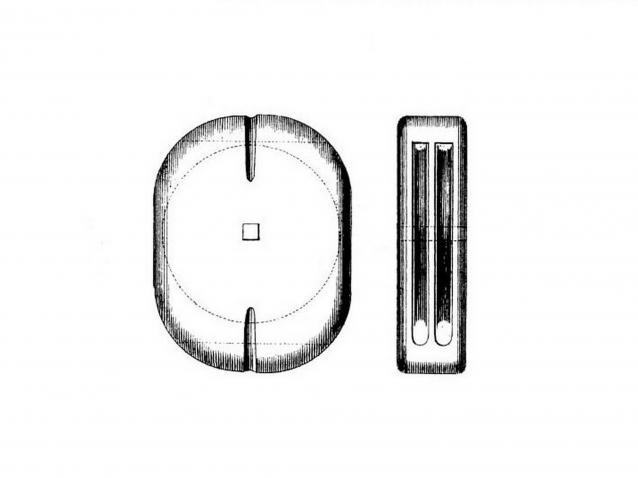

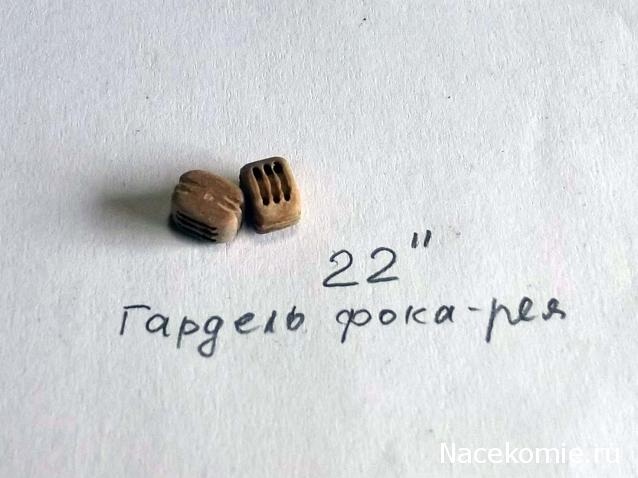

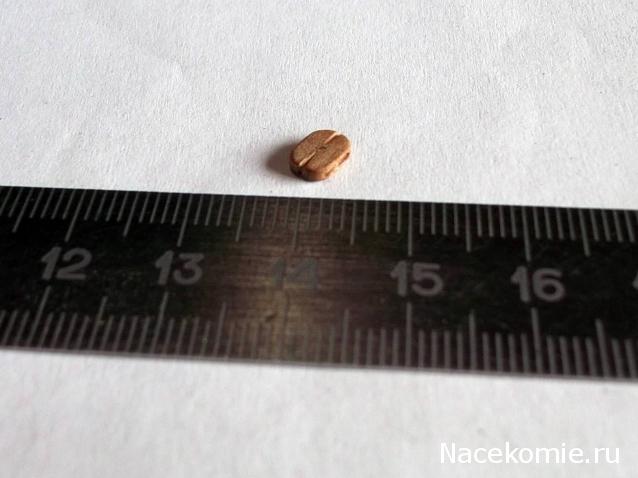

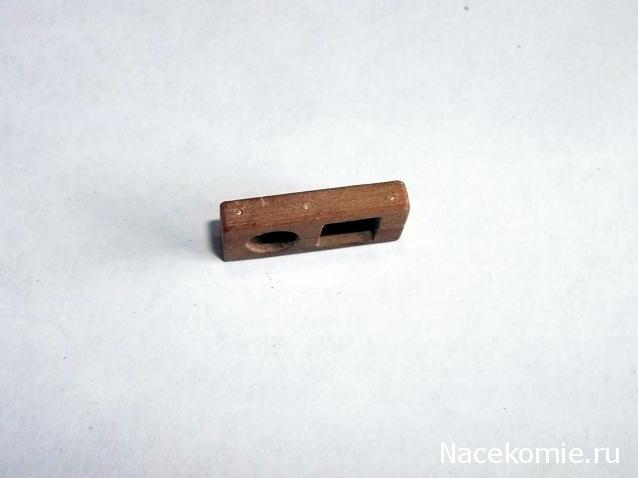

Тестовый блок по Штату 1840 года. Трёхшкивный двухкипный 22 дюйма (5,6 мм) для гардель-талей фока-рея

Добавлено спустя 1 час 51 минуту 19 секунд:

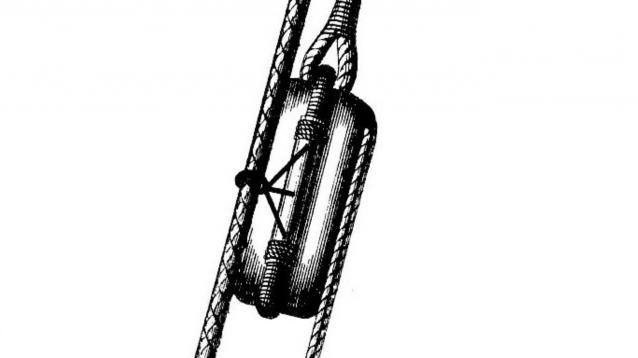

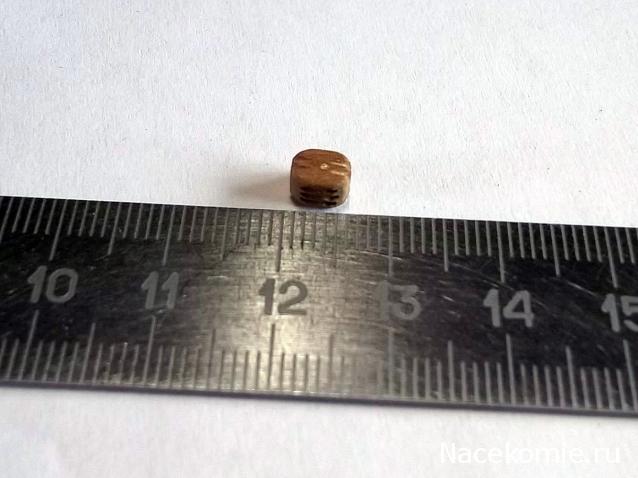

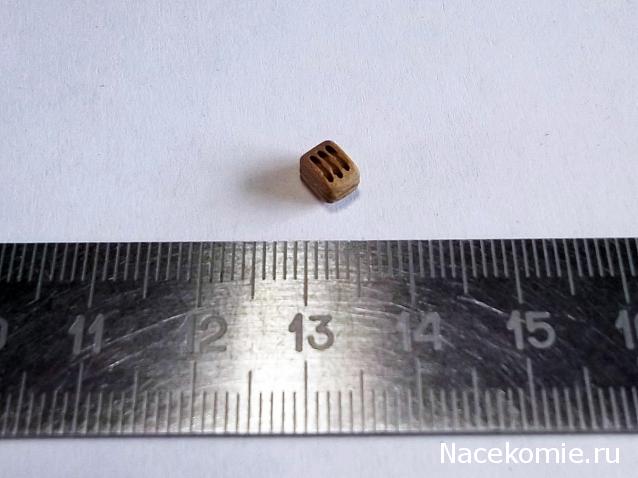

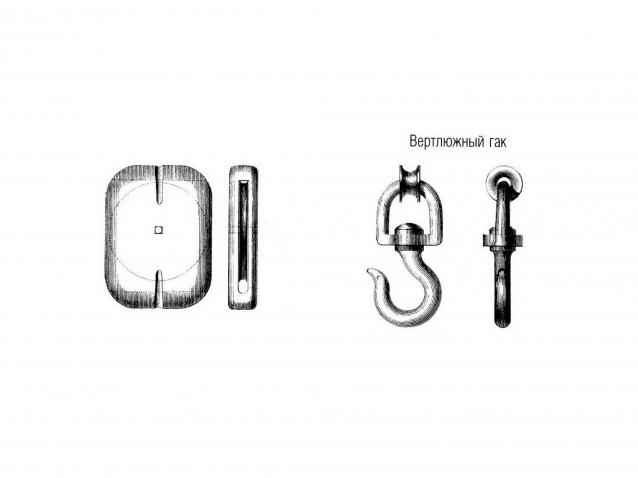

Тестовый тонкоходный 26-дюймовый (6,6 мм) блок - нижний блок марса-фала фор- и грот-марса-реев. К нему стропится вертлюжный гак

Тестовый тонкоходный 26-дюймовый двухшкивный блок - верхний блок марса-фала фор- и грот-марса-реев

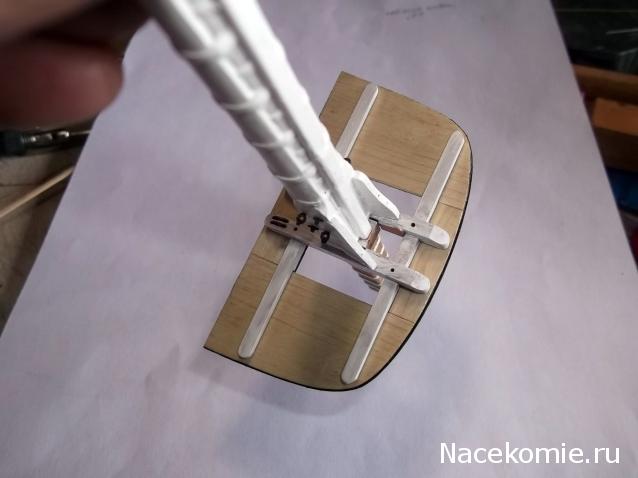

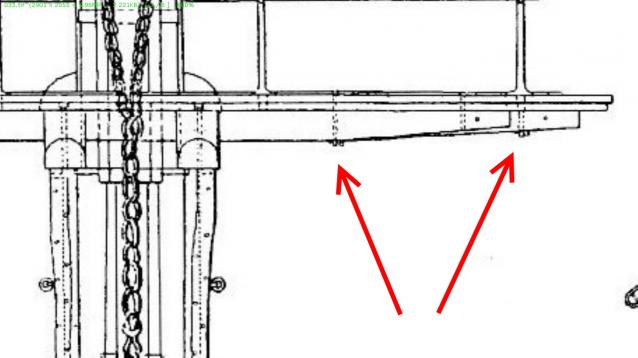

Мне было непонятно вот это место. Особенно два болта ближайших к марсовой дыре. До сих пор не могу сообразить для чего они и что крепят. Если бы крепление было скобами, то болты логично вынести за пределы салинга не протыкая его скобой.

"Чтобы предохранить от расколотия в месте, ослабленном прирубом..." (в месте замка краспиц и салингов). В сотом масштабе этими болтами заморачиваться не рекомендую - на покрашенном дереве их не видно. Значимые болты на марсе я обвел красными кружками

Здравствуйте Константин Владимирович.
Вопрос:можно-ли эту конструкцию марса и мачт,применить на Баунти.
Или были сильные различия между Русским,и Английйским флотом?

Разница между Баунти и 12 Апостолов по времени более полувека, по размерам - огромная. Баунти построен как торговое судно. Марс имеет рустерный настил и прибитый буртик по краю. Боковые кромки марса параллельны. Самое главное, в Анатомии не показано каким образом настил марса скрепляется с краспицами, разве что найтовом сквозь решетку настила

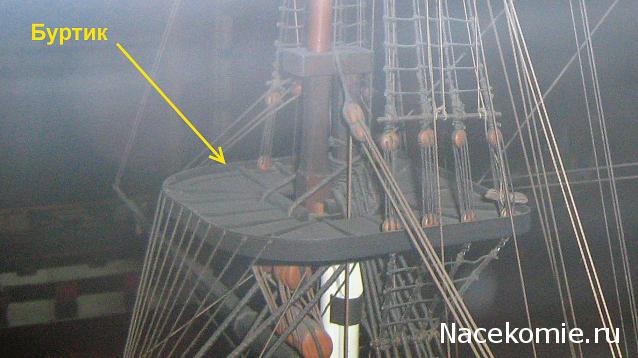

Под буртиком имел в виду доску из вяза, прибитую по краю марса (корабль Евстафий работы Льва Ильича Алёшина)

Это уже не тест - нормальная пара блоков для гардели фока-рея

Для кат-талей нужны блоки ювелирной работы, вроде таких (006), но желательно с металлическими шкивами

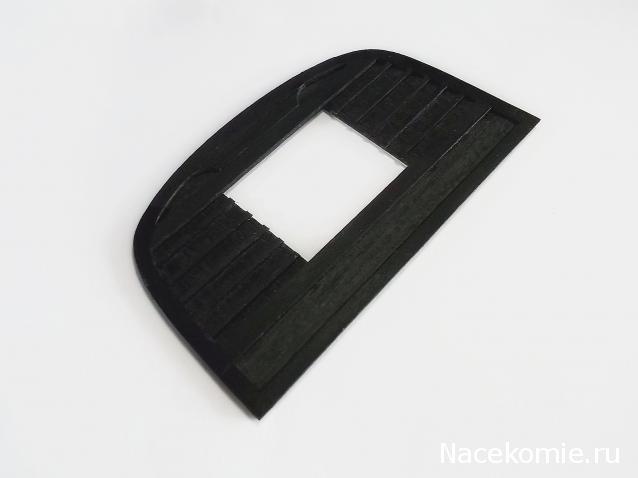

Дошло дело до фор-марса. Первый слой карниза

Добавлено спустя 3 часа 56 минут 15 секунд:
Начал второй, верхний слой карниза

Карниз прибит

Добавлено спустя 3 часа 26 минут 40 секунд:
Прибиваю планки против краспиц

Добавлено спустя 1 час 43 минуты 40 секунд:
Прибил. Не удержался, начал снимать фалец по внутренней кромке карниза. Края передней краспицы подрезал по форме марса

Добавлено спустя 2 часа 2 минуты 48 секунд:

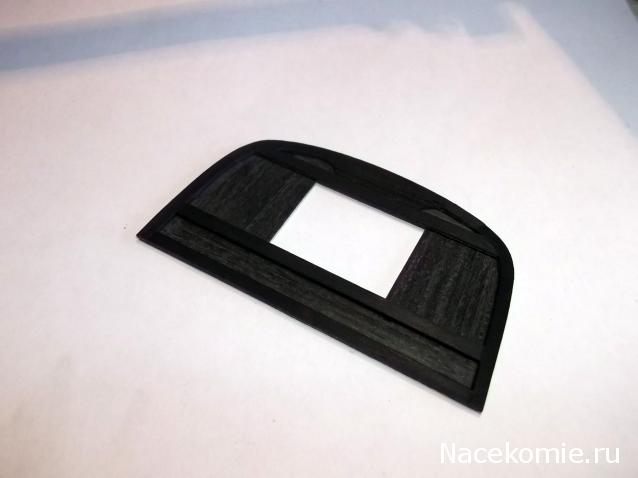

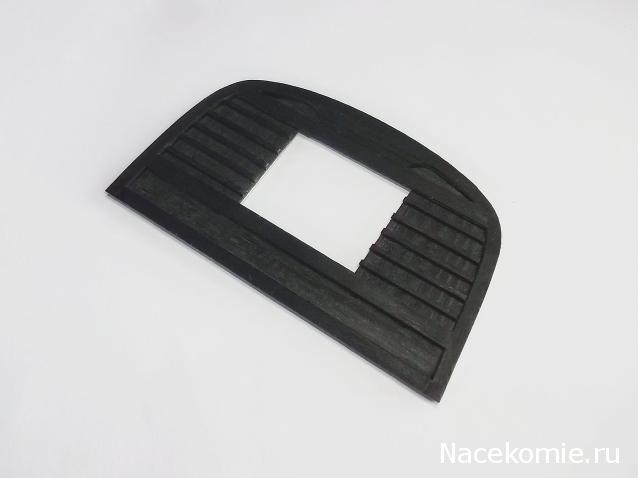

Основа настила фор-марса готова, осталось прибить рыбины. Но это чуть позже - пусь просохнет чуток

Поперечные рыбины

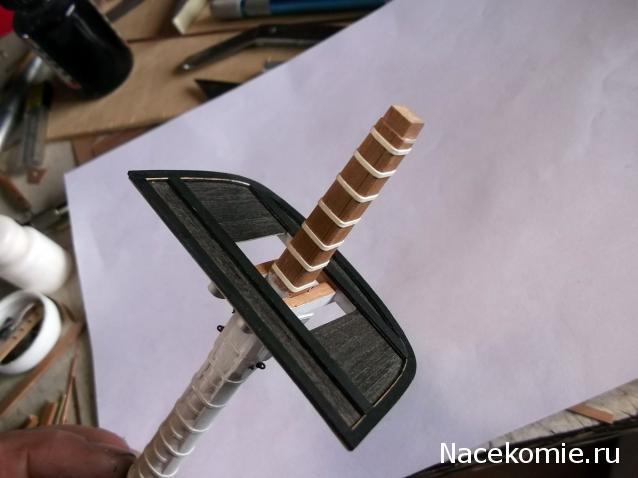

Прибил калвы на фок-мачту. По внешней кромке обрезал фальц

Добавлено спустя 1 час 59 минут 6 секунд:

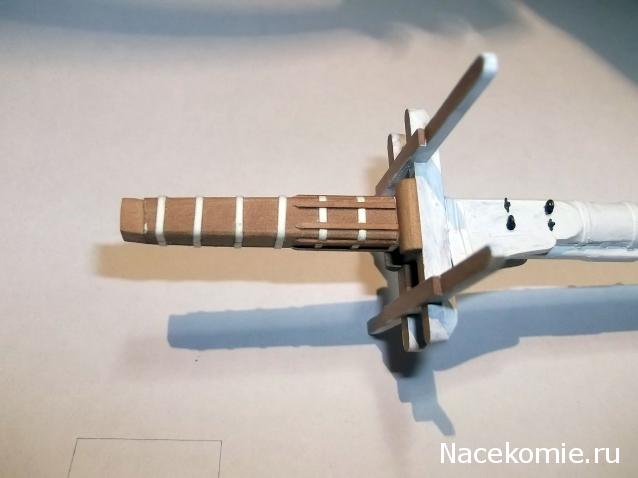

Латы на топе фок-мачты

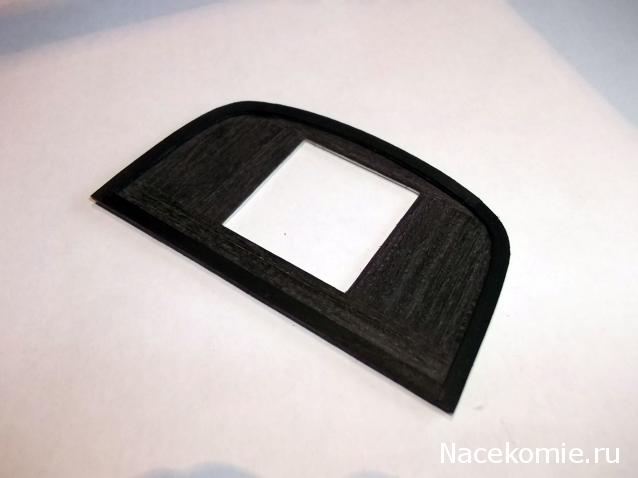

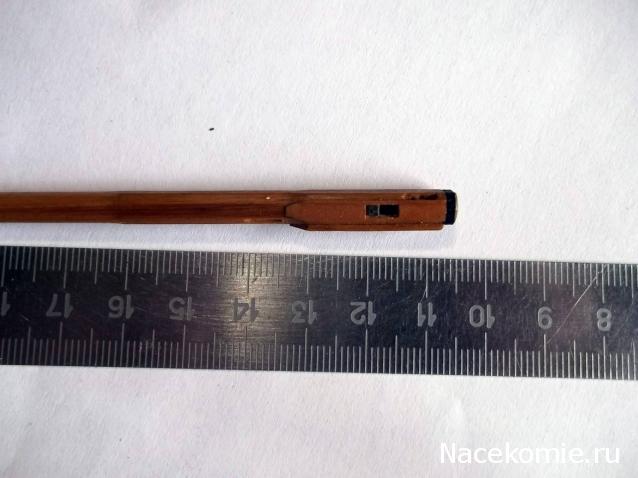

Собираю фор-эзельгофт

Константин Владимирович, а какое назначение у лат? Что то типа перил или к ним что то крепится? Извиняюсь за серость.

Я понимаю значение слова "латы" как "защита". Вероятно эти рейки предохраняли топ мачты от повреждения вантами при трении. Это мои догадки не претендую на истину.

А.Зенков о назначении лат (35).

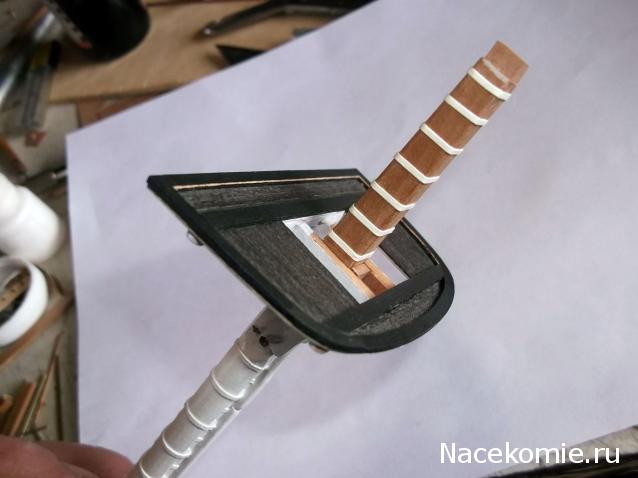

По всем кромкам эзельгофта, кроме кромок посадочной прямоугольной дыры, снял фальц. Примерка на мачте со стеньгой

Добавлено спустя 1 час 31 минуту 55 секунд:
Эзельгофт должен быть прочным, поэтому расклепал три сквозных болта (в жизни ставили шесть болтов)

Напилил заготовки для крюйс-марса. Теперь два шкива нужно втиснуть в деревяшку шириной 2,3 мм. Правда, только в одну - левую. На фото крюйс-марс фрегата Паллада

Добавлено спустя 4 часа 14 минут 33 секунды:
Разметил лонга-салинги крюйс-марса, к мачте прибил чок
