Корабль 12 Апостолов - фотоотчет ilin

Автор

Сообщение

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

Приклеил башмаки со вставкам под балки, вставил обухи с шайбой.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151102_105138.jpg [ 37.78 Кб \| Просмотров: 2425 ] Корабль 12 Апостолов - фотоотчет ilin 20151102_105159.jpg [ 35.3 Кб \| Просмотров: 2425 ]

02 ноя 2015, 13:31

Спонсор

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

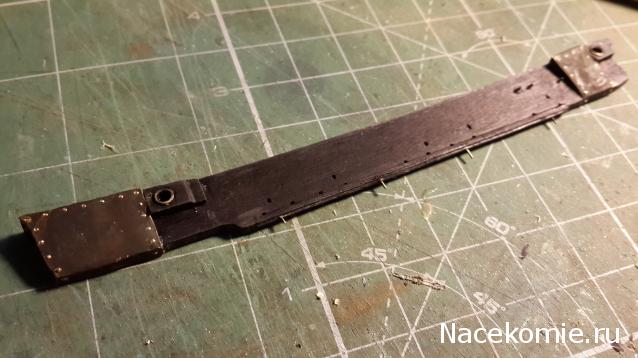

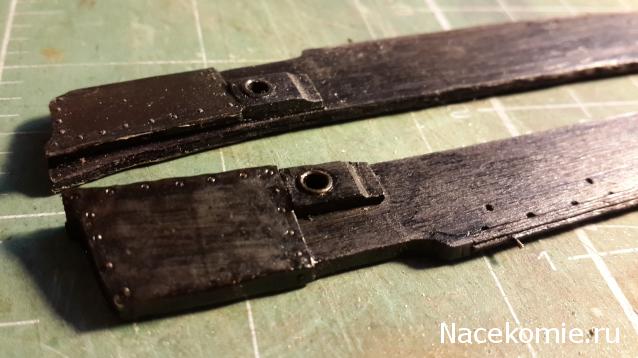

Зачернил подушки вместе с гвоздями и покрыл лаком, на очереди планки с теплитсами.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151102_110114.jpg [ 37.72 Кб \| Просмотров: 2406 ] Корабль 12 Апостолов - фотоотчет ilin 20151102_110141.jpg [ 39.63 Кб \| Просмотров: 2406 ] Корабль 12 Апостолов - фотоотчет ilin 20151102_110201.jpg [ 36.94 Кб \| Просмотров: 2406 ]

02 ноя 2015, 15:45

alxtagan

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308

Re: Корабль 12 Апостолов - фотоотчет ilin

Вот это вещь!!! smile_01

02 ноя 2015, 15:46

Alleks050

Зарегистрирован: 12 июн 2014, 18:14
Сообщения: 613
Откуда: Москва

Re: Корабль 12 Апостолов - фотоотчет ilin


	alxtagan писал(а): Вот это вещь!!!..

Согласен тоже! Поддерживаю! Кажется, видно душу, которую человек через руки и инструменты смог вложить в эти, в общем-то, неказистые с виду детали... Мелочь, а красиво! Респект! Снимаю шляпу... Корабль 12 Апостолов - фотоотчет ilin

02 ноя 2015, 15:54

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

Спасибо коллеги, к сожалению чем больше времени проходит тем больше хочется переделать... Сейчас многое бы делал по другому.

02 ноя 2015, 21:33

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

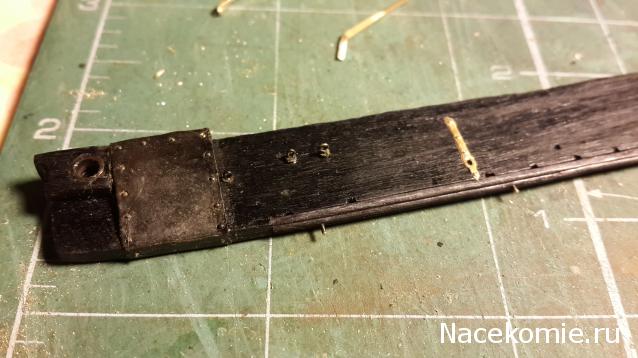

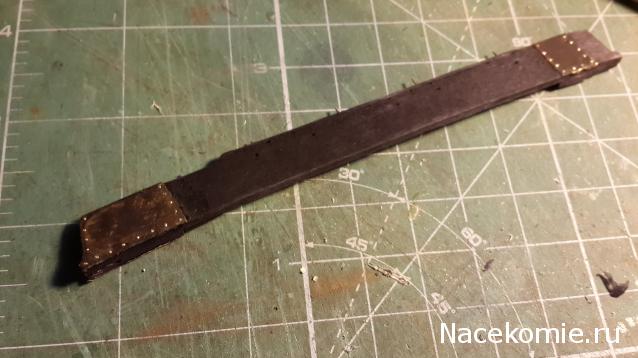

Продалжаю. Первая планка поставленна и заклепана болтами.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151103_064813.jpg [ 38.37 Кб \| Просмотров: 2339 ]

03 ноя 2015, 07:38

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

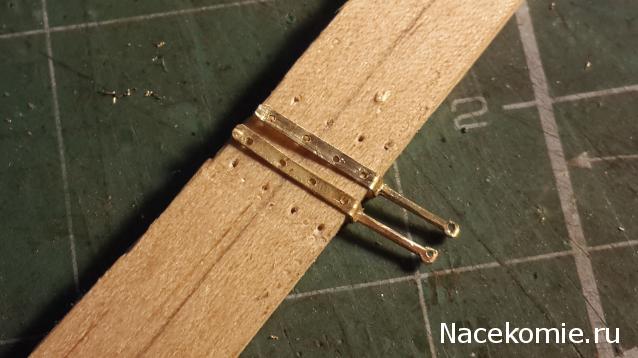

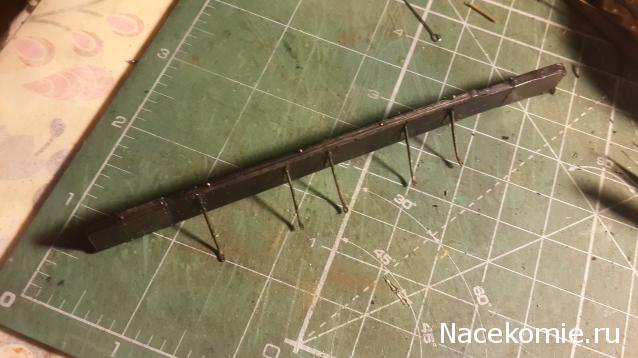

Планки прибил, зачернил и припаял теплитсы.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151103_230931.jpg [ 35.51 Кб \| Просмотров: 2275 ] Корабль 12 Апостолов - фотоотчет ilin 20151103_233913.jpg [ 36.55 Кб \| Просмотров: 2275 ] Корабль 12 Апостолов - фотоотчет ilin 20151103_233925.jpg [ 35.92 Кб \| Просмотров: 2275 ]

03 ноя 2015, 23:44

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

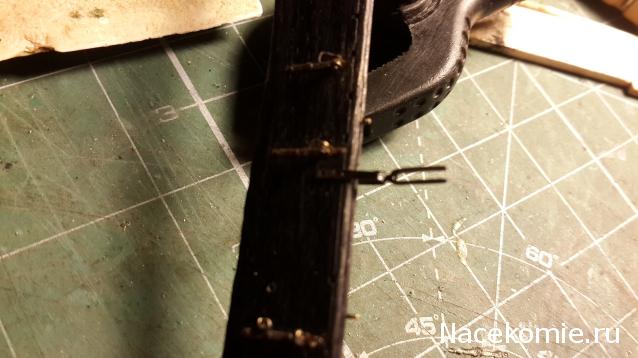

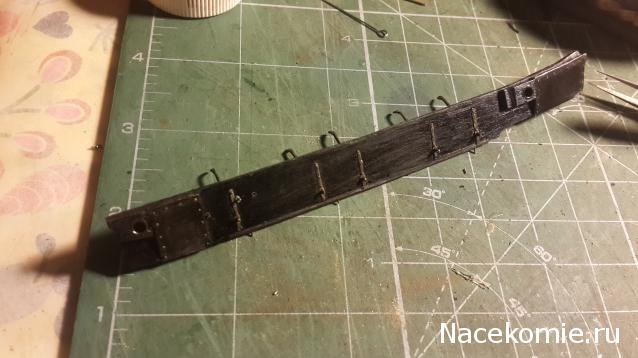

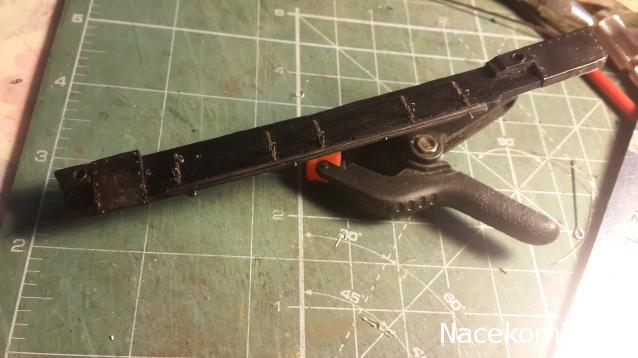

Вставил такелажные скобы в теплитсы.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151104_084414.jpg [ 32.8 Кб \| Просмотров: 2244 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_084435.jpg [ 27.38 Кб \| Просмотров: 2244 ]

04 ноя 2015, 08:57

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

Примерил старый сектор.Оказался толстоват метал, буду переделывать.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151104_093102.jpg [ 21.8 Кб \| Просмотров: 2232 ]

04 ноя 2015, 09:34

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

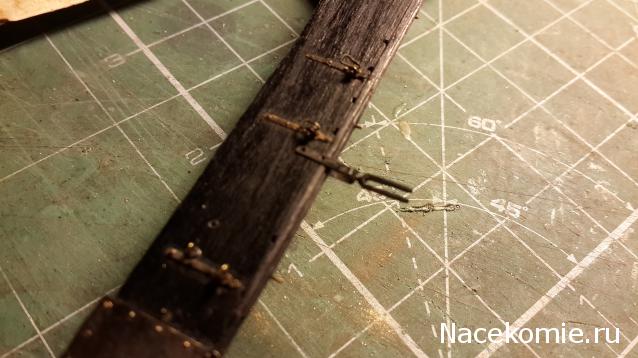

Ну вот, это другое дело.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151104_105553.jpg [ 31.25 Кб \| Просмотров: 2214 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_111859.jpg [ 30.45 Кб \| Просмотров: 2214 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_112522.jpg [ 35.58 Кб \| Просмотров: 2214 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_112910.jpg [ 35.23 Кб \| Просмотров: 2214 ]

04 ноя 2015, 11:37

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет ilin

Станислав, стойки запасных якорей на шарнире рекомендую по такой же технологии делать, как эти сектора, но как раз из более толстого металла.

04 ноя 2015, 12:15

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

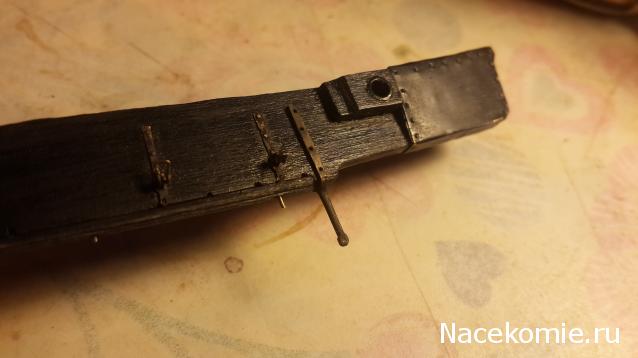

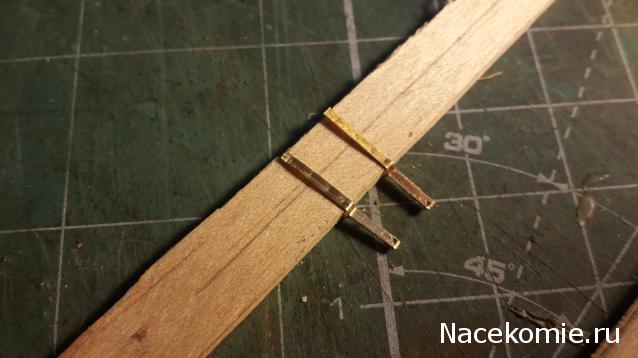

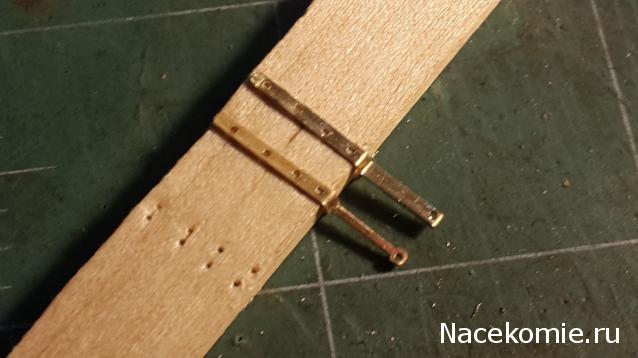

Cами рога у погона сделал потолще, посадочные планки из той же полосы.Вбивать до конца пока не буду, дабы неповредить руслень после вынимания погона.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151104_190210.jpg [ 36.65 Кб \| Просмотров: 2159 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_193919.jpg [ 45.01 Кб \| Просмотров: 2159 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_203534.jpg [ 33.91 Кб \| Просмотров: 2159 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_203812.jpg [ 35.06 Кб \| Просмотров: 2159 ] Корабль 12 Апостолов - фотоотчет ilin 20151104_203834.jpg [ 39.98 Кб \| Просмотров: 2159 ]

04 ноя 2015, 20:50

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет ilin

Я имел в виду вот эти.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 22.jpg [ 54.66 Кб \| Просмотров: 2155 ]

04 ноя 2015, 21:00

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin


	konstantinfom писал(а): Станислав, стойки запасных якорей на шарнире рекомендую по такой же технологии делать, как эти сектора, но как раз из более толстого металла.

Попробую два варианта сделать...

04 ноя 2015, 21:00

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin


	konstantinfom писал(а): Я имел в виду вот эти.

Я понял, пока слабо представляю, не слишком мягкой будет при спайке и обточке стойка?

04 ноя 2015, 21:02

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

Хотя можно попробовать припрятать серебром.... Купил недавно тюбик пасты, вот и опробую...

04 ноя 2015, 21:04

konstantinfom

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург

Re: Корабль 12 Апостолов - фотоотчет ilin

ilin писал(а):


	konstantinfom писал(а): ... не слишком мягкой будет при спайке и обточке стойка?

Я так понимаю, что материал латунь? Спаянная вдвое даже тонкая будет держать якорь. Просто на чертеже стойка довольно толстая.

04 ноя 2015, 21:16

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

Будем стараться Константин Владимирович, всетаки испытаю пасту при пайке. Два пагона готовы.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151104_230223.jpg [ 45.84 Кб \| Просмотров: 2133 ]

04 ноя 2015, 23:13

ilin

Зарегистрирован: 11 фев 2013, 23:23
Сообщения: 522

Re: Корабль 12 Апостолов - фотоотчет ilin

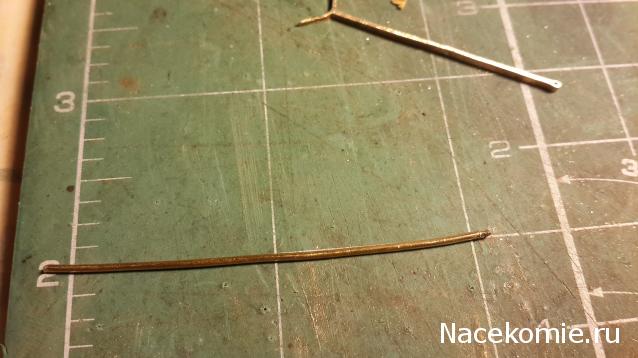

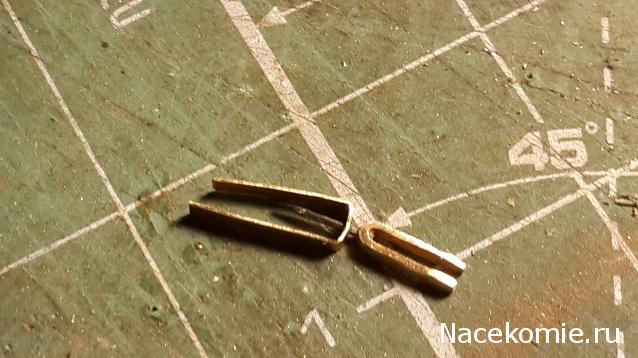

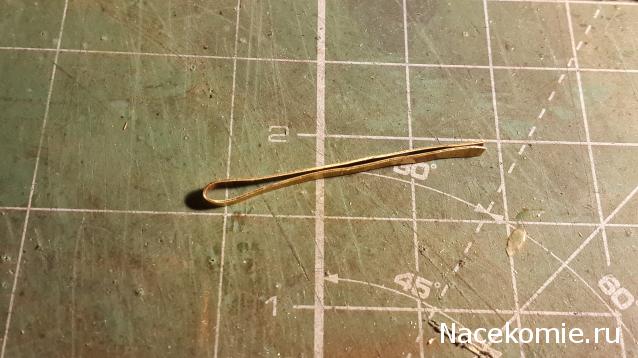

Увлек меня Константин Владимирович своим изучением якорной стойки.Взял полоску латуни 80 мм сложил пополам, предварительно пролудив с внутренней стороны спаял. Померив был поставлен перед фактом, толщина 0.8, толще листа нет smile_13

, по этому взял пруток 1 мм обстучал до 0.8. Сечение 1х0.8.в полоске просверлил отверстие вставил пруток(один конец сточил до 0.5) заклепал и припоял.


	Фото: Корабль 12 Апостолов - фотоотчет ilin 20151105_072453.jpg [ 41.65 Кб \| Просмотров: 2081 ] Корабль 12 Апостолов - фотоотчет ilin 20151105_221834.jpg [ 34.2 Кб \| Просмотров: 2081 ] Корабль 12 Апостолов - фотоотчет ilin 20151106_093811.jpg [ 34.6 Кб \| Просмотров: 2081 ]

06 ноя 2015, 10:59

KRU

Зарегистрирован: 21 ноя 2014, 23:35
Сообщения: 130
Откуда: Смоленск

Re: Корабль 12 Апостолов - фотоотчет ilin


	ilin писал(а): Увлек меня Константин Владимирович ...

Здравствуйте, Станислав! Мне это знакомо... Умеет он очаровывать своей работой. Я принявшись за стойки, даже забыл, что журнальные стойки у нас имеются в 114 номере журнала. Они кмк даже с петлями. Надо посмотреть, что из них можно выжать? Сейчас "вне ППД" не могу глянуть. С большим интересом и восхищением наблюдаю за Вашей работой, Удачи! С уважением, Игорь.

06 ноя 2015, 12:59
