Стеньгу забраковал, вырезал новую. Вставил шкивы (из латунной трубки диаметром 4 мм) в шпор для вынтрепа. Для дополнения толстоты шпора по бокам "прибил" две доски толщиной 0,3 мм. Будет ещё одна доска, более толстая, спереди - для заполнения дыры в салинге до передней краспицы. Осталось сделать дыру для шлагтова и прируб для эзельгофта

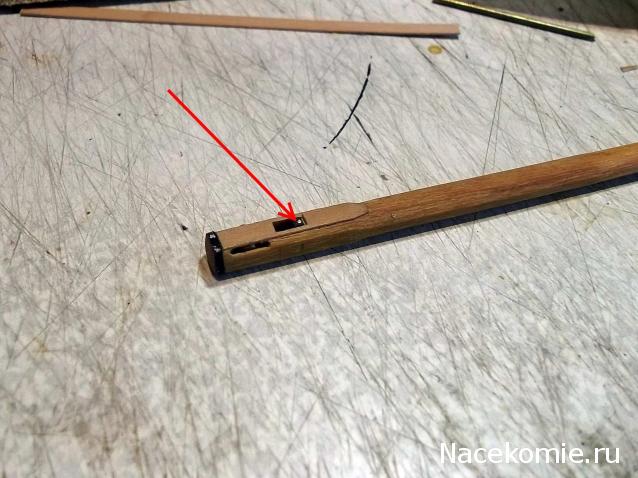

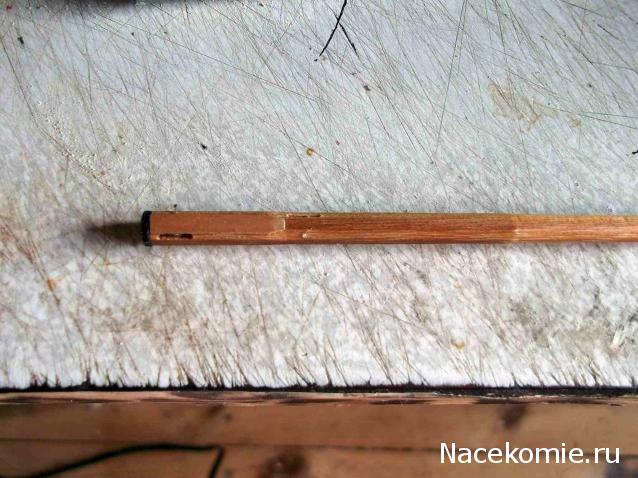

Оббил металлом верхнюю часть шлагтовной дыры

Константин Владимирович, забегая немного вперед хочу спросить про внутренние поверхности люков. Видел, что на некоторых кораблях они окрашены в белый цвет. Например, на размещенных Вами ранее фото фрегата "Конституция".
Есть информация о том, красились ли они на "12 Апостолах"? И как Вы планируете делать на своей модели?

Для люков у меня лежат гребенки 0,7 мм (трехдюймовые) из розовой груши. Стало быть, комингсы люков тоже из неё придётся делать. Красить их не буду. Возможно, попытаюсь окрасить изнутри круглые световые люки - это достоверно делали на кораблях. Вообще, красить осталось немного: бушприт, все салинги (мачтовые и стеньговые) и эзельгофты. Ну, и реи черным...

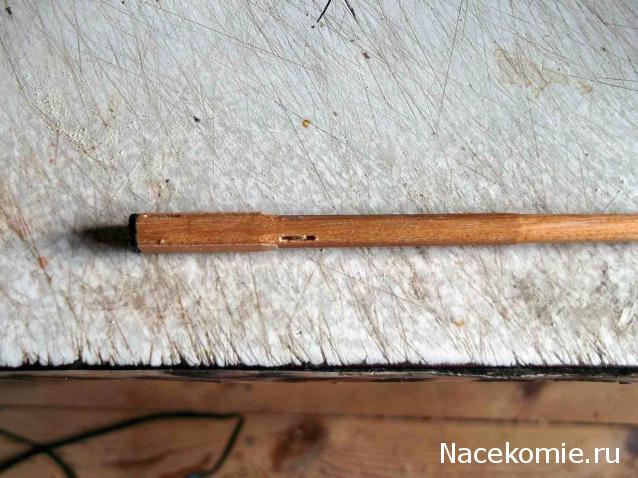

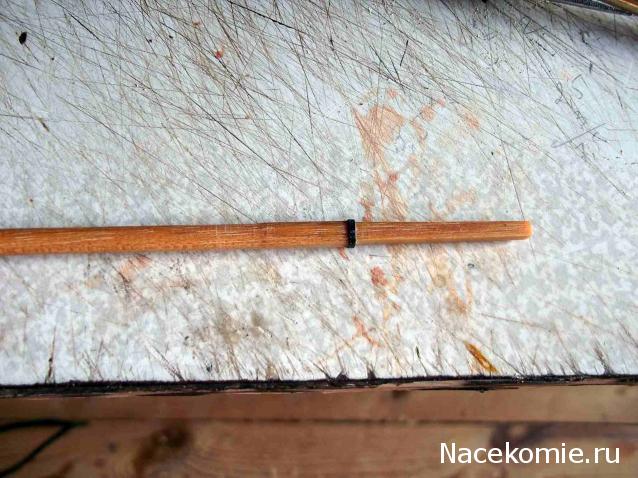

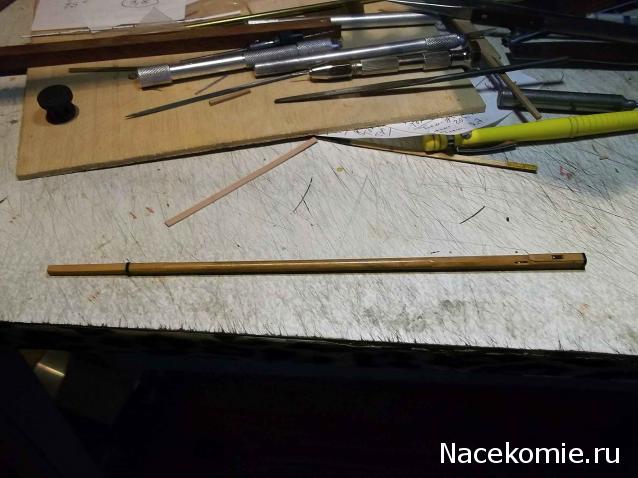

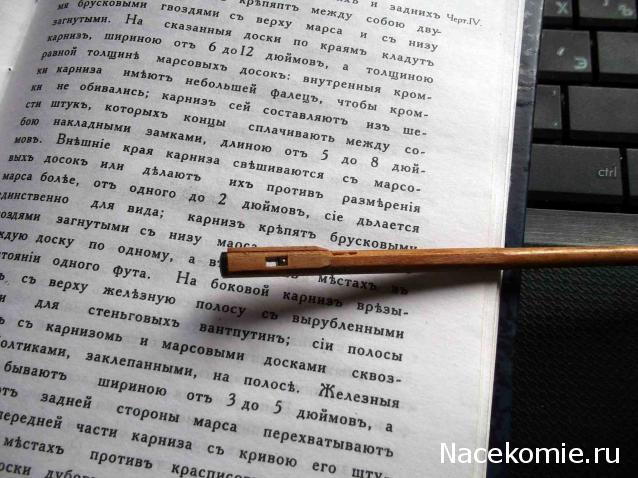

На фото - стеньга под спиртовым лаком

Для расчета марсовой дыры и расположения краспиц пришлось принять волевое решение по толщине передней доски-наделки на шпоре стеньги (1 мм)

Добавлено спустя 2 часа 42 минуты 41 секунду:

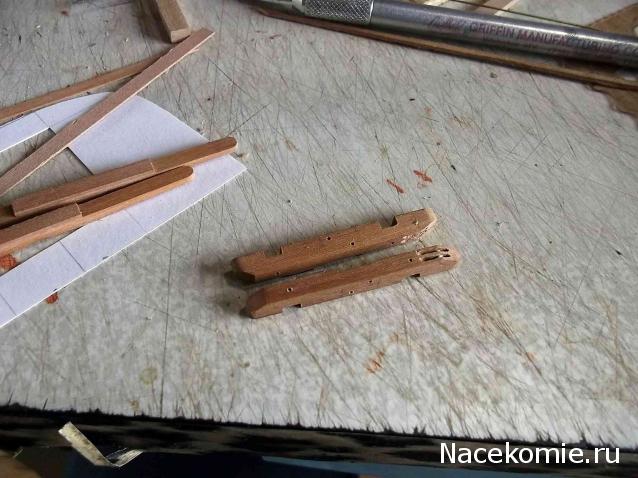

Прибил чак, начал вырезать лонгасалинги

Добавлено спустя 4 часа 39 минут 7 секунд:

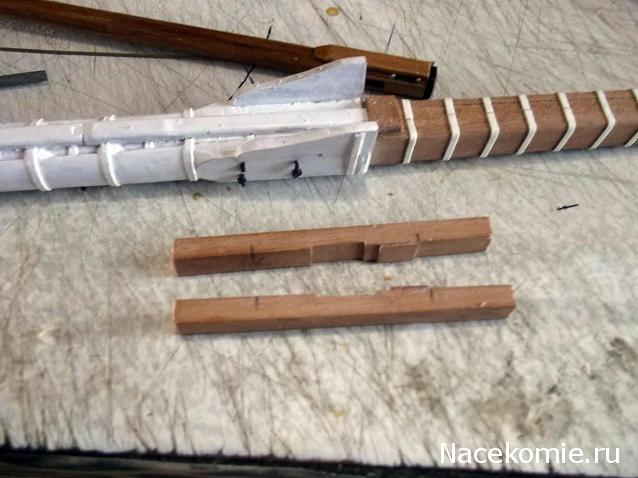

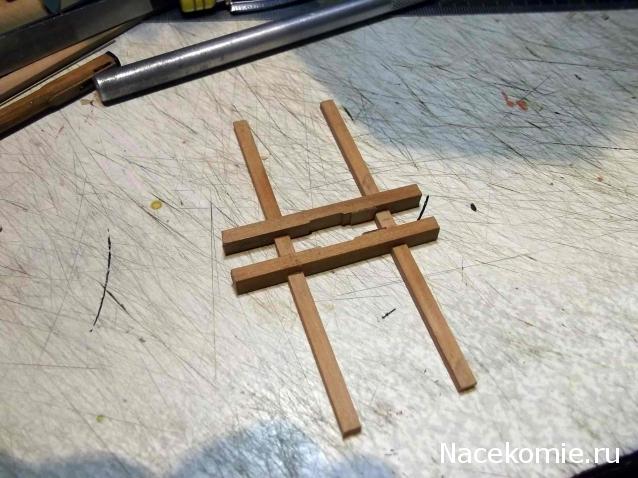

Врезал краспицы

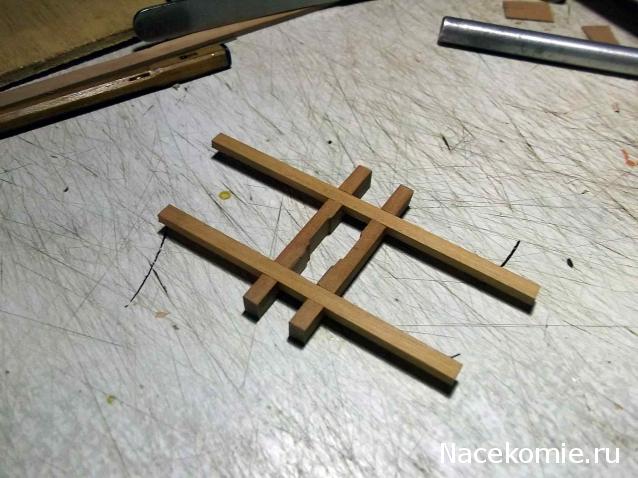

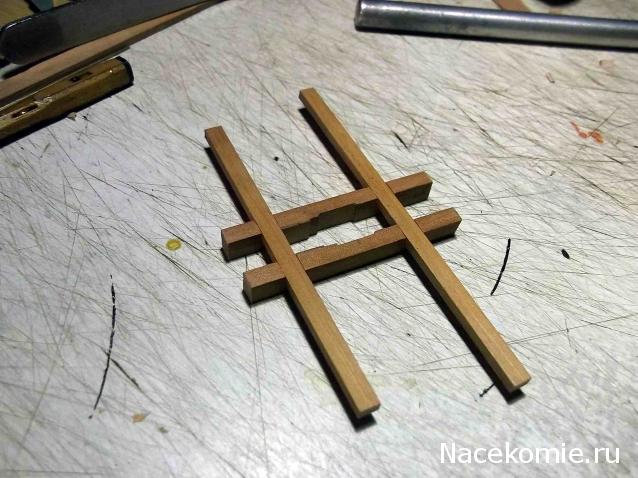

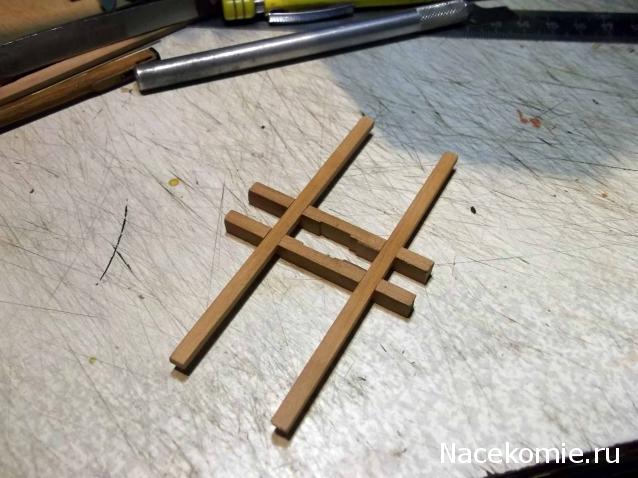

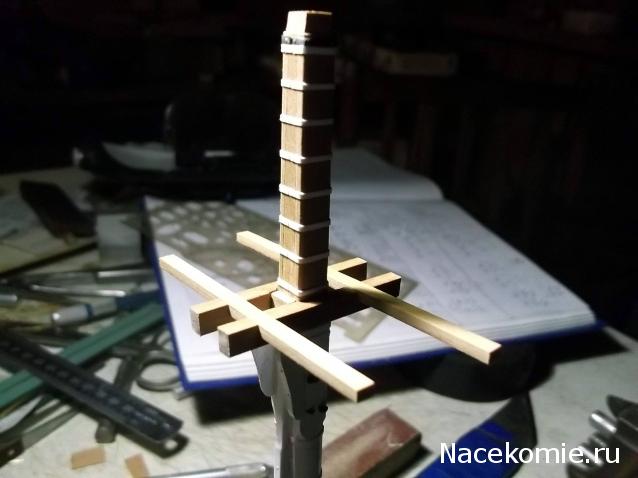

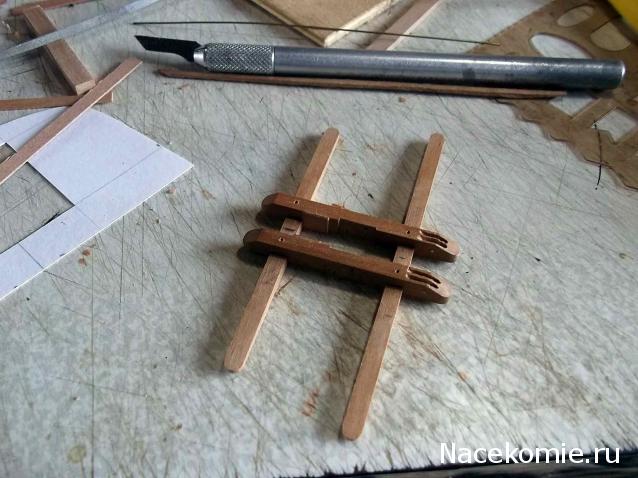

Обрезал лонгасалинги и краспицы в размер. Примерил, как сидит салинг на мачте

Добавлено спустя 3 часа 15 минут 45 секунд:
На сегодня всё. Завтра врезать шкивы для ракс-бугеля грота-рея

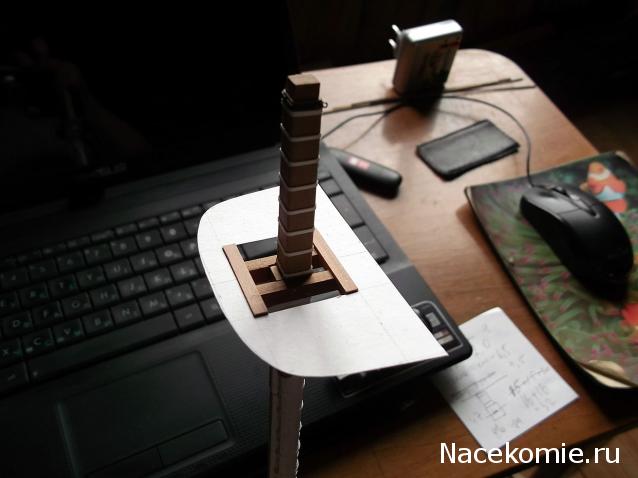

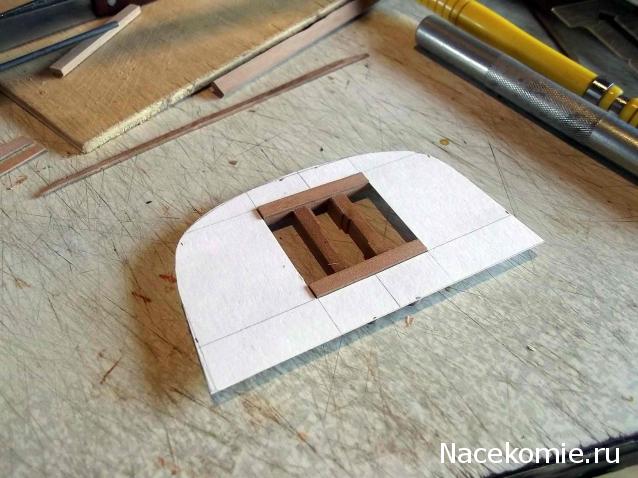

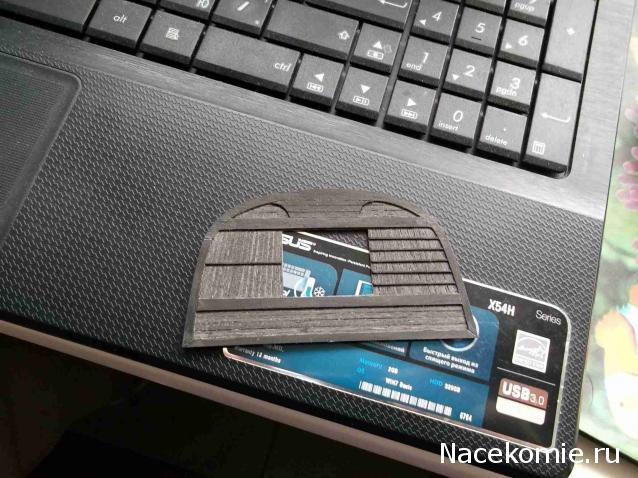

Вырезал выкройку марса по конкретному салингу. Интересно было бы сравнить с пробником, хотя и так видно, что он к построенному по науке салингу не подойдёт

Добавлено спустя 5 часов 2 минуты 56 секунд:
Врезал шкивы для талей ракс-бугеля, просверлил необходимые отверстия

Добавлено спустя 3 часа 8 минут 34 секунды:

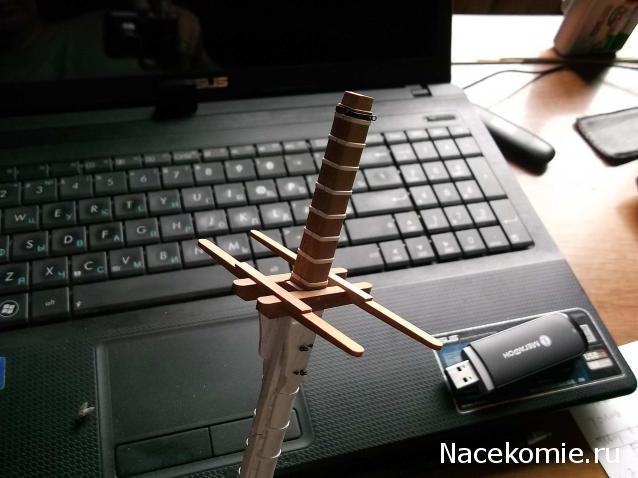

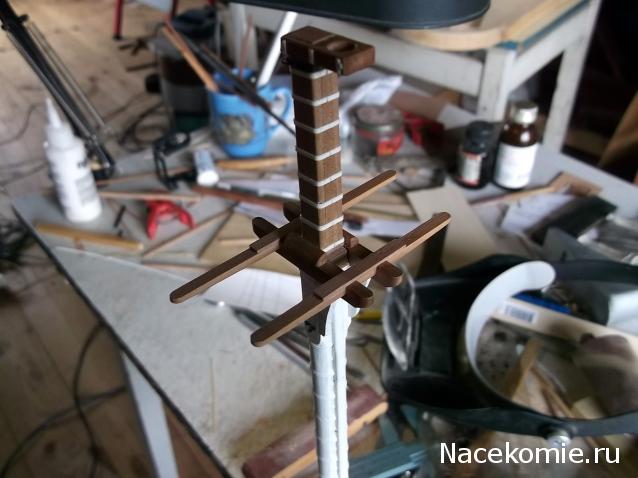

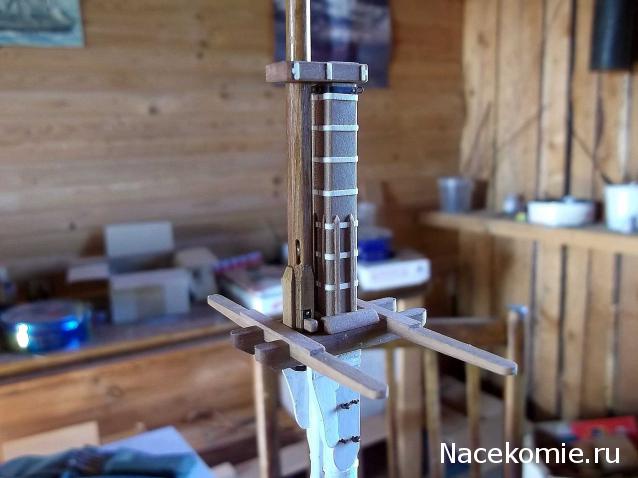

Прибил грот-салинг на место

Добавлено спустя 1 час 22 минуты 45 секунд:

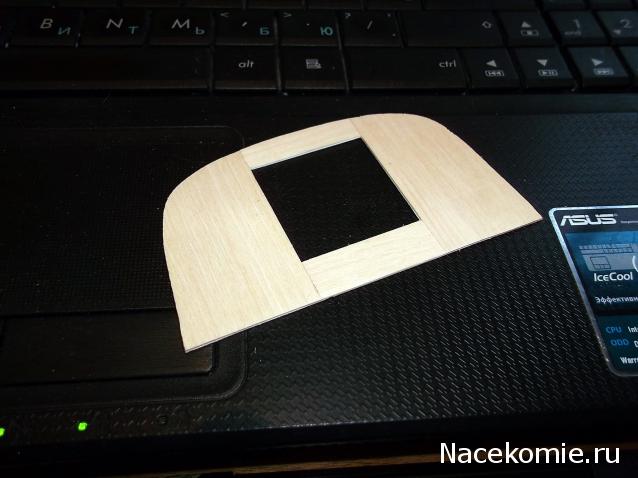

Поскольку низ настила марса будет окрашен, решил делать нижний слой из шпона граба без расшивки

Марс пока отложил - лапша файн-лайн от меня за сто км. Присматриваюсь к эзельгофту. Штатный эзельгофт был "кирпичиком"

Добавлено спустя 2 часа 43 минуты 40 секунд:

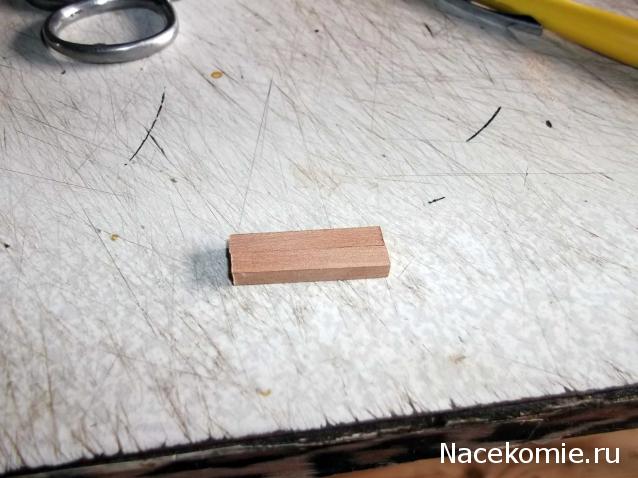

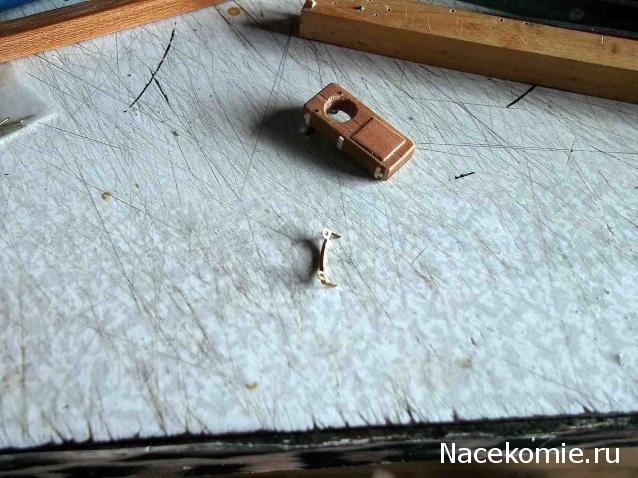

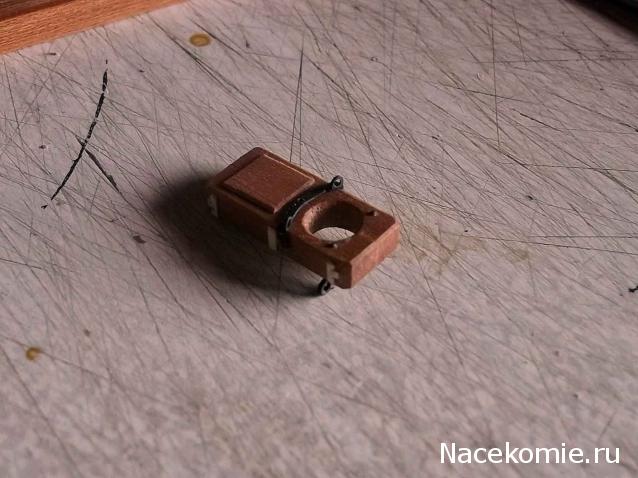

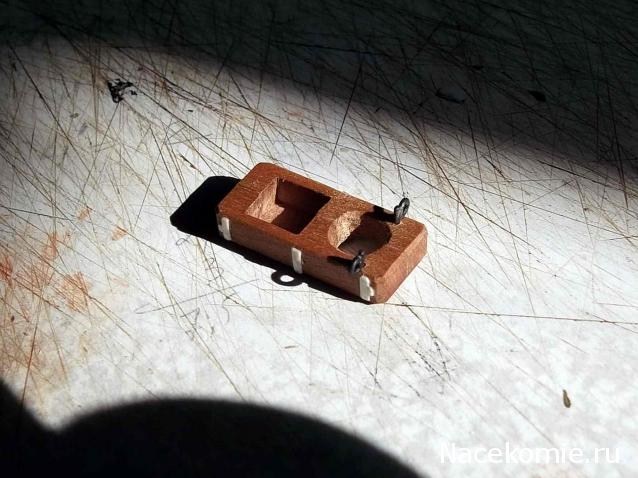

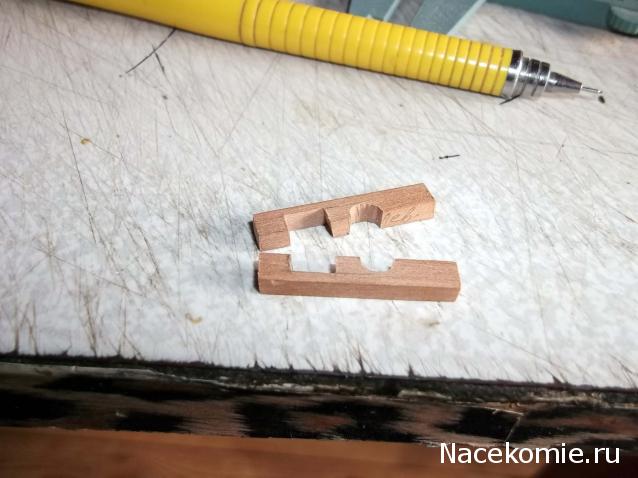

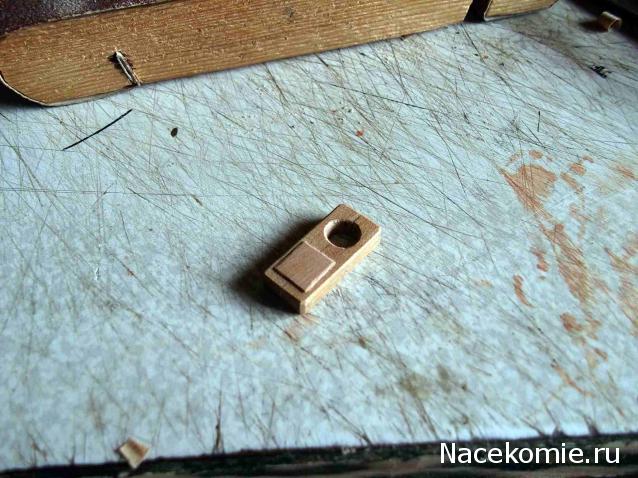

Вырезал эзельгофт. Шлагтов из груши, потом окражу тушью "под железо". На топ в квадратной дыре прибивали лист свинца, потом прибивали дюймовую доску

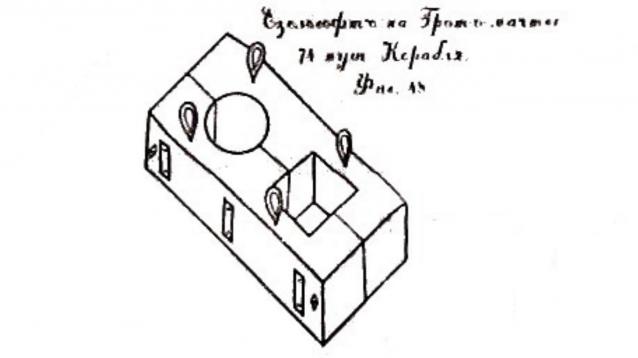

Еще раз пересмотрел всю доступную инфу по эзельгофту. Не пойму почему вы делали его из двух половинок? На чертежах он изображен цельным с отверстиями.

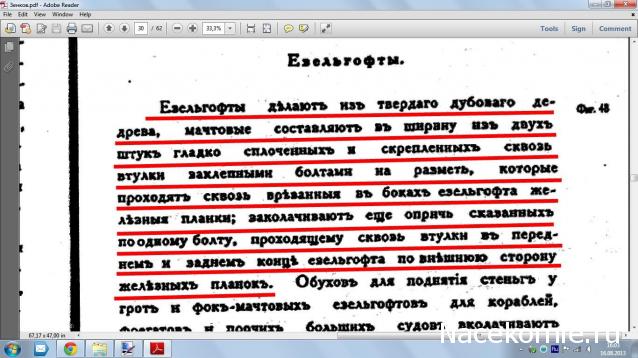

Алексей Васильевич Зенков, стр.55. На фото кусочек страницы и иллюстрация к ней (15,16).
Прибил калвы

Добавлено спустя 1 час 39 минут 17 секунд:

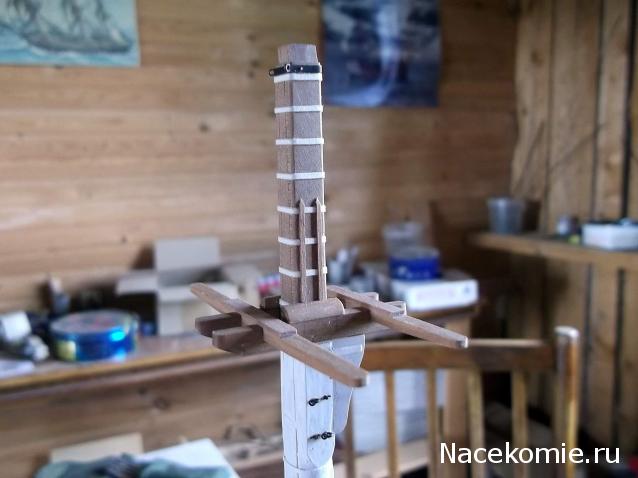

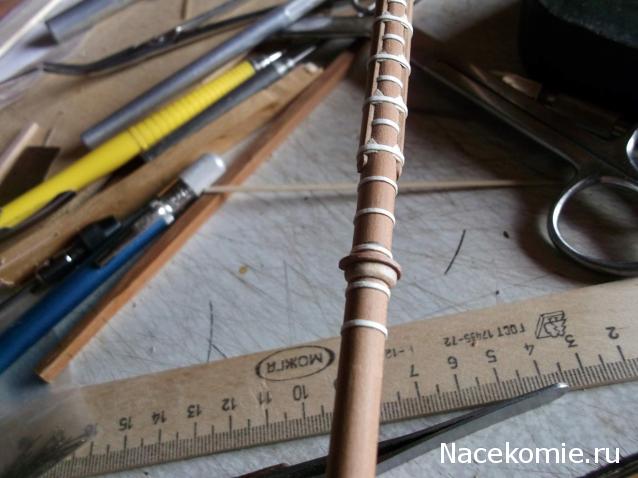

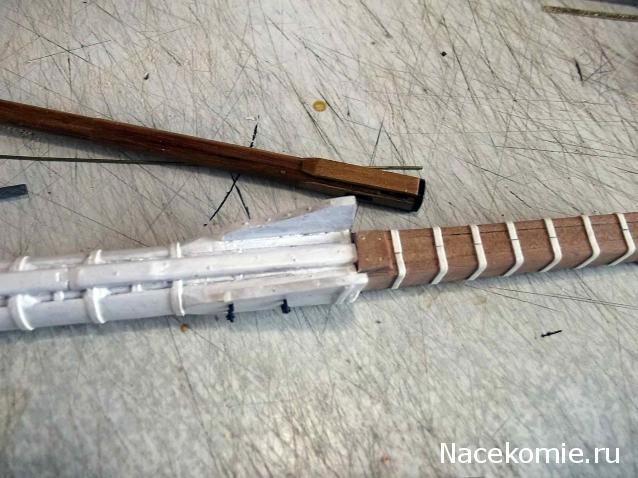

Прибиваю мачт-латы

Добавлено спустя 1 час 34 минуты 3 секунды:

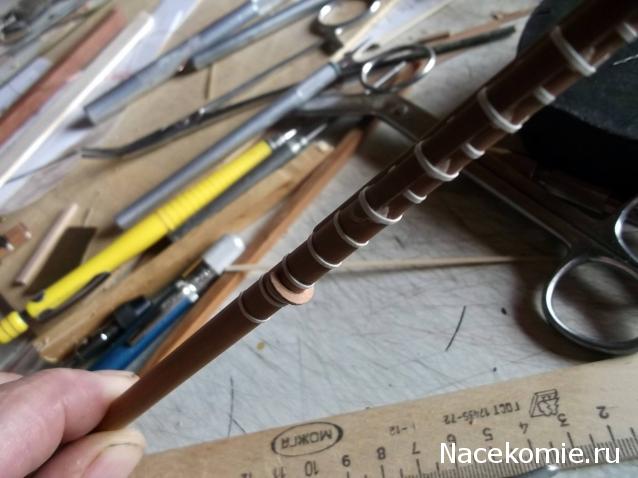

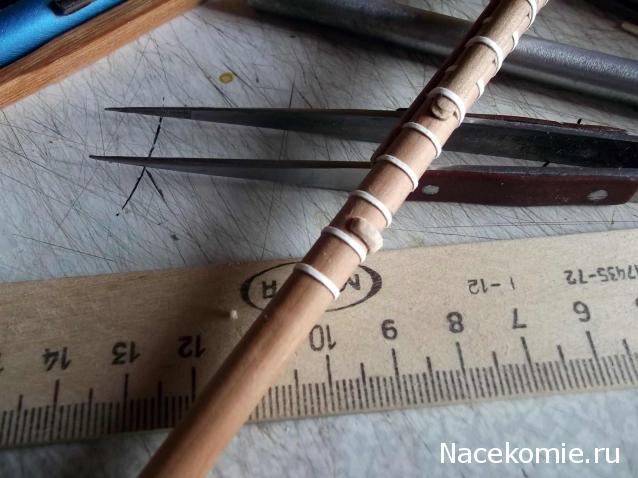

Прибил все восемь лат

Константин Владимирович.Ваша работа радует глаз спосибо.Я тоже хочу начать постройку апостолов ,пока побаиваюсь,осилю ли.

Есть выбор: делать или не делать. У меня выбора уже нет.

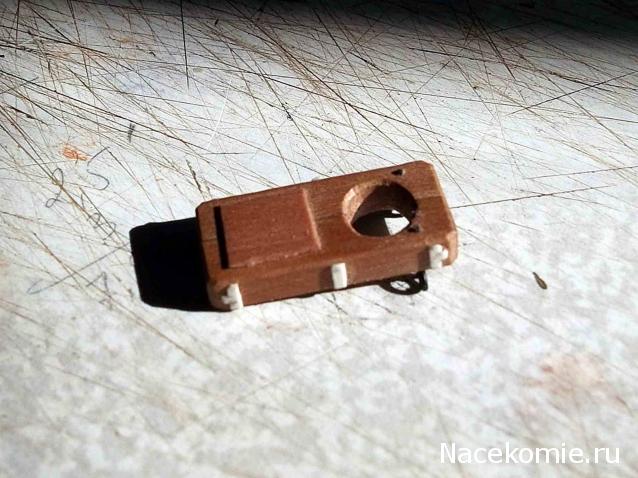

Первые издержки масштаба: нет места для двух обухов в эзельгофте у топа мачты. Всё остальное железо помещается

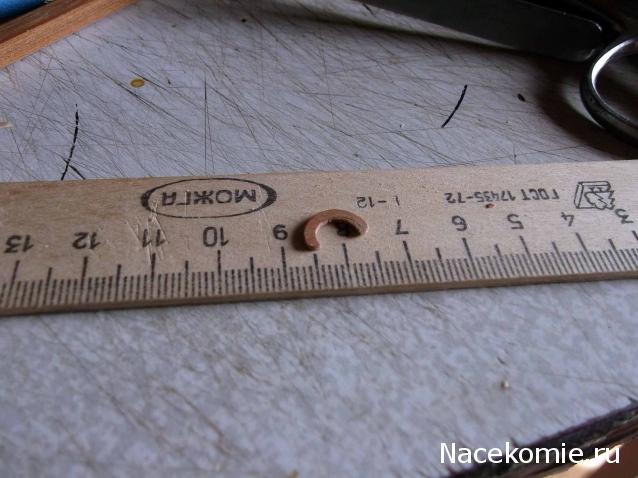

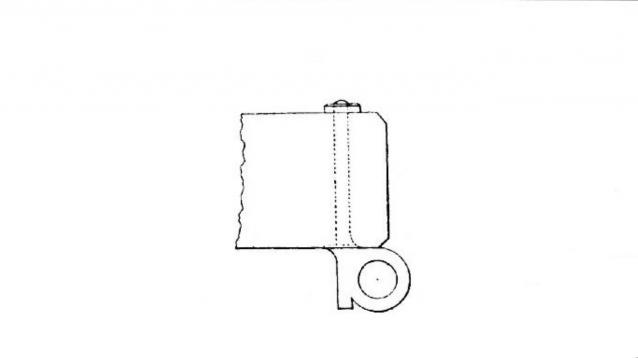

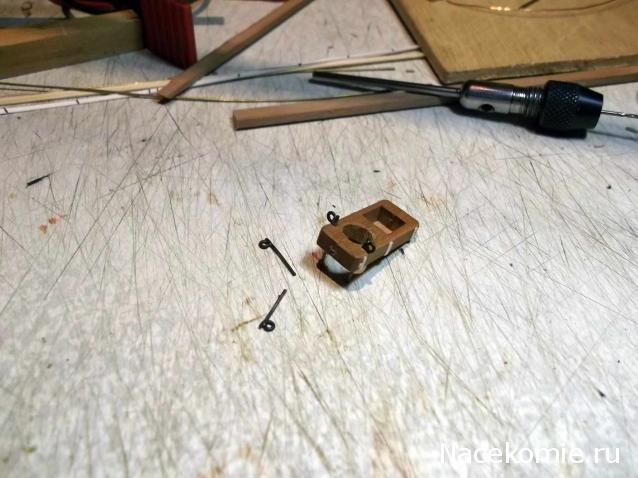

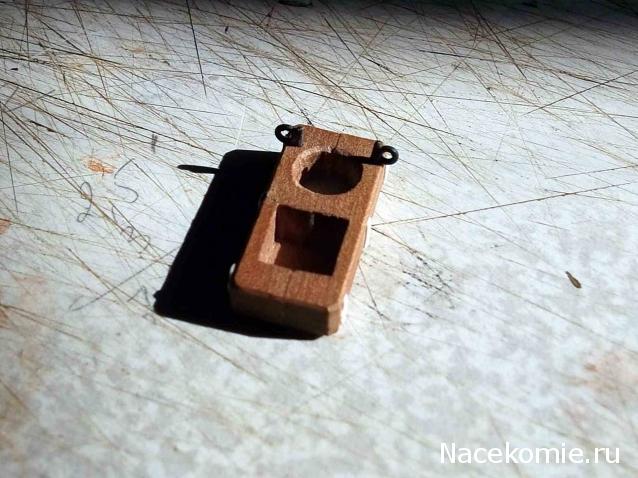

Из железа на эзельгофте осталась скоба с двумя обухами для топенант-блоков. По конструкции она довольно сложная. Обычно её упрощают. Придётся разрабатывать технологию

Добавлено спустя 1 час 12 минут 44 секунды:

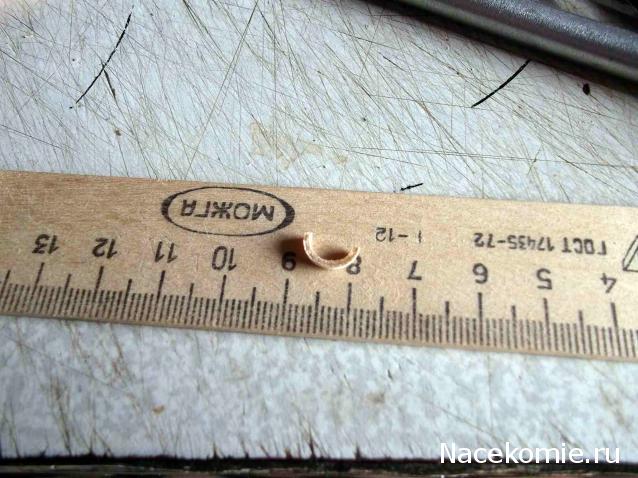

Вот и решение

Добавлено спустя 2 часа 32 минуты 6 секунд:

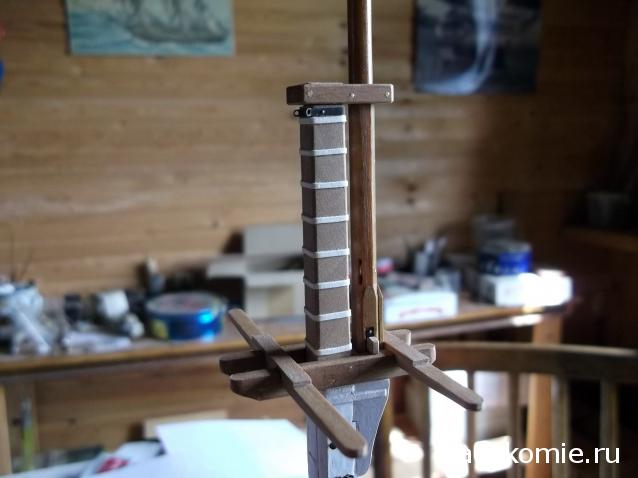

Почернил, а прибить не могу - красить эзельгофт надо, краска в Питере

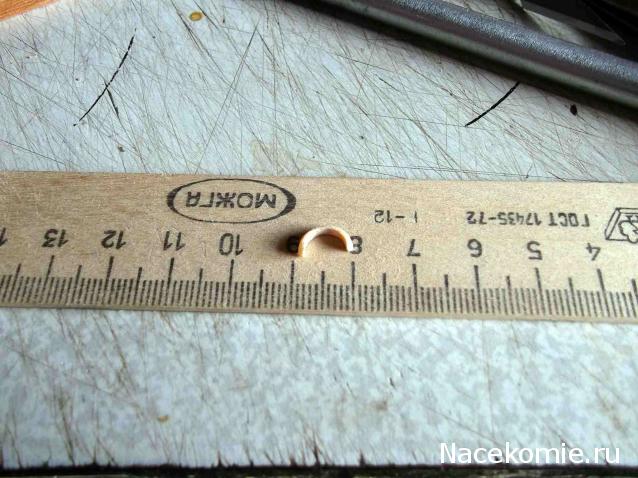

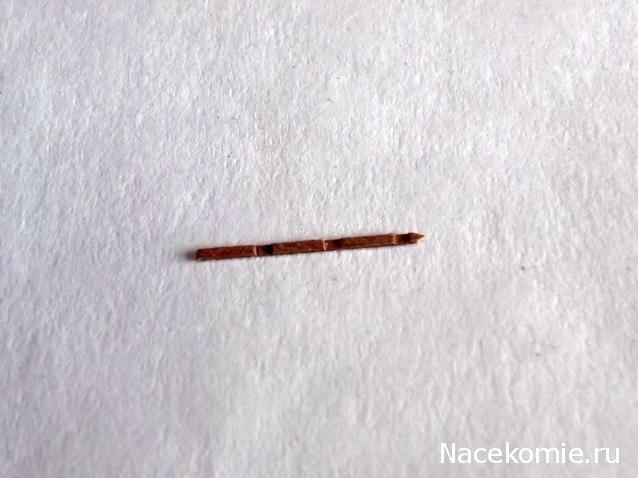

Опора гика на бизань-мачте

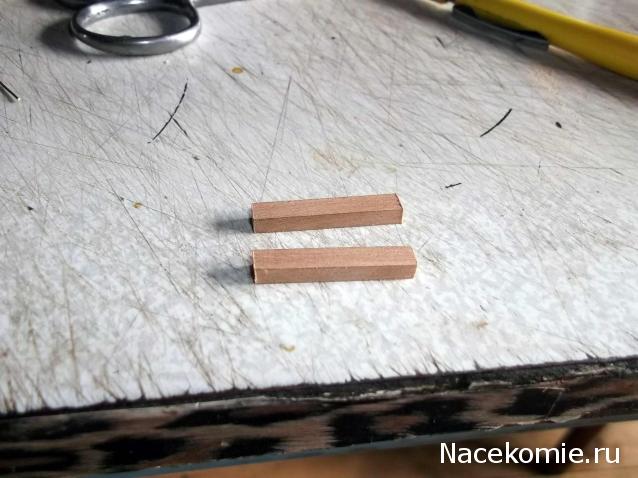

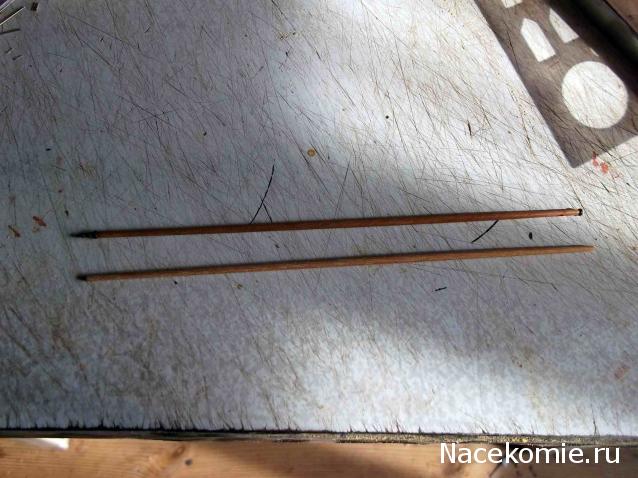

Выточил второй лисель-спирт на грот-рей. На очереди две стеньги

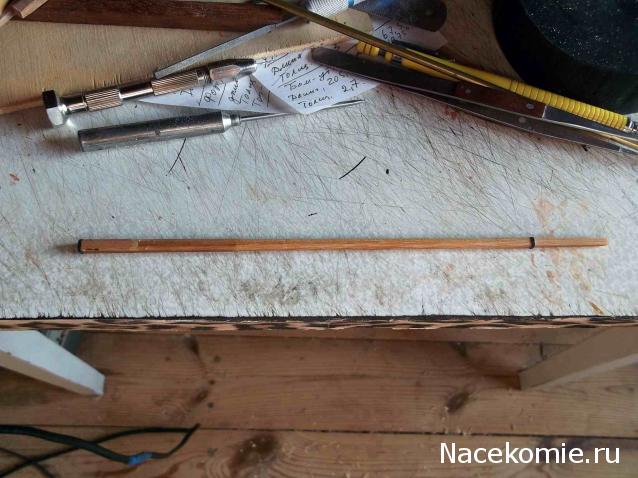

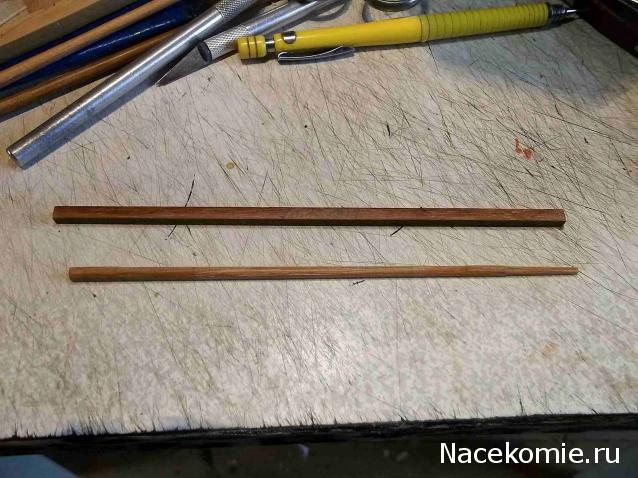

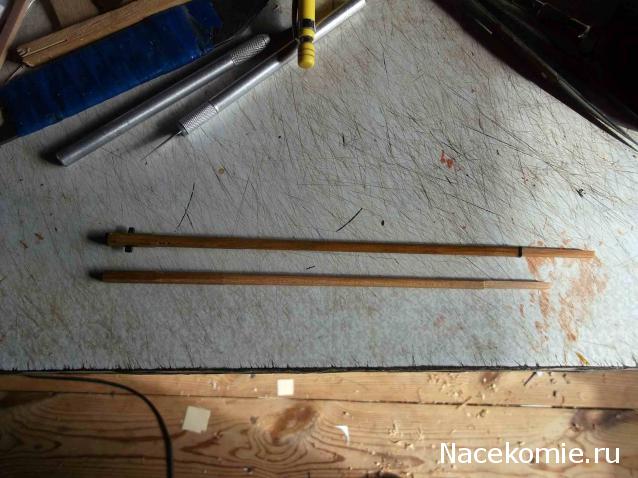

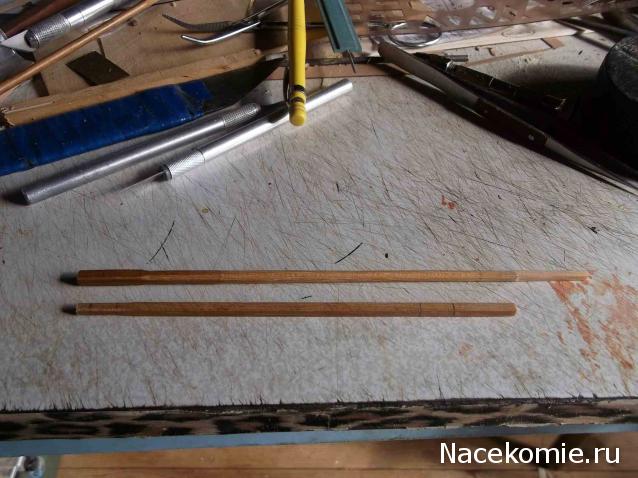

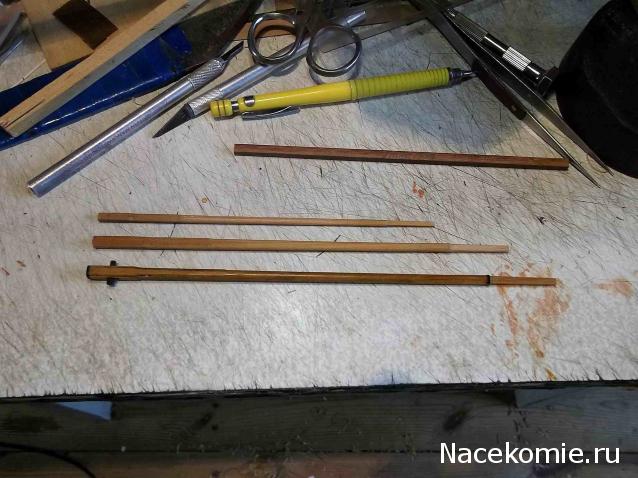

Вытесал фор-стеньгу. Стеньги в сравнении

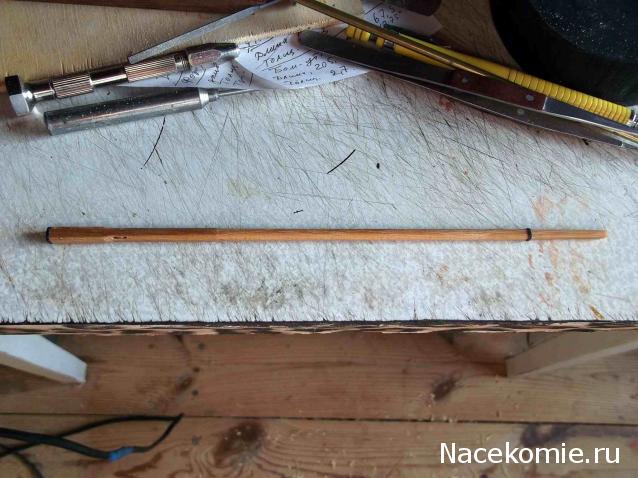

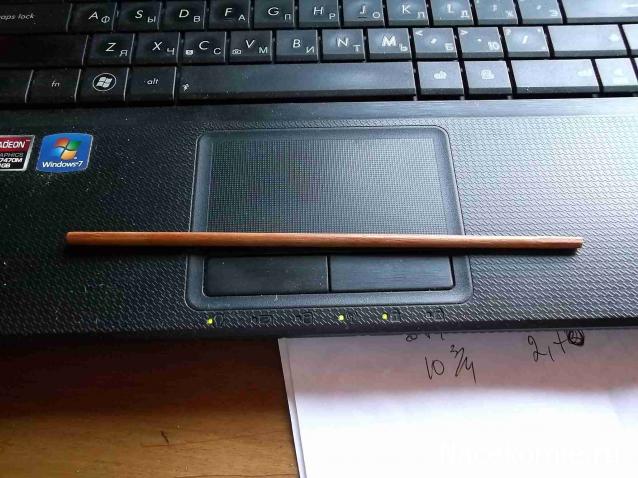

Вытесал тело крюйс-стеньги. На фото рядом заготовка утлегаря

Добавлено спустя 1 минуту 32 секунды:

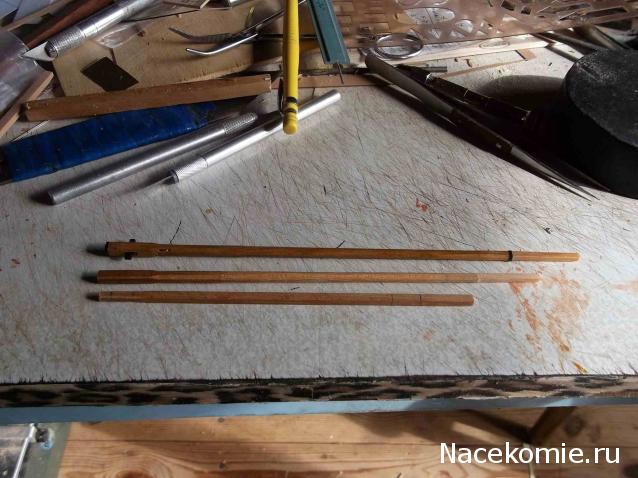

Все стеньги вместе

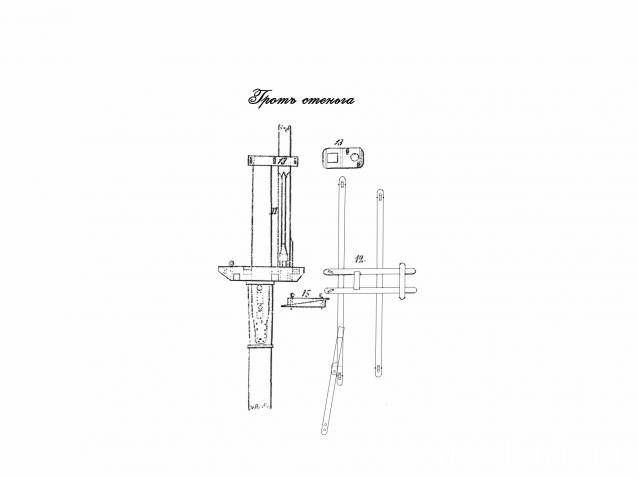

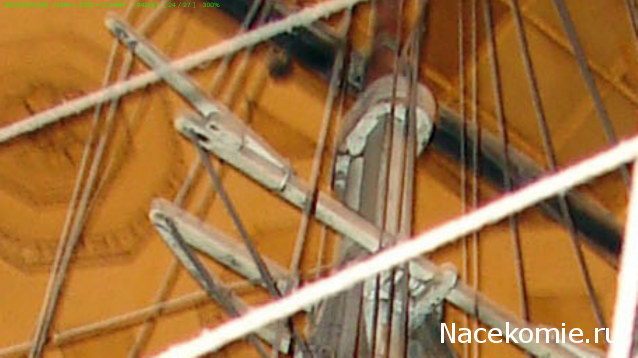

Устройство стеньгового салинга с поворотной краспицей

Добавлено спустя 2 часа 35 минут 33 секунды:

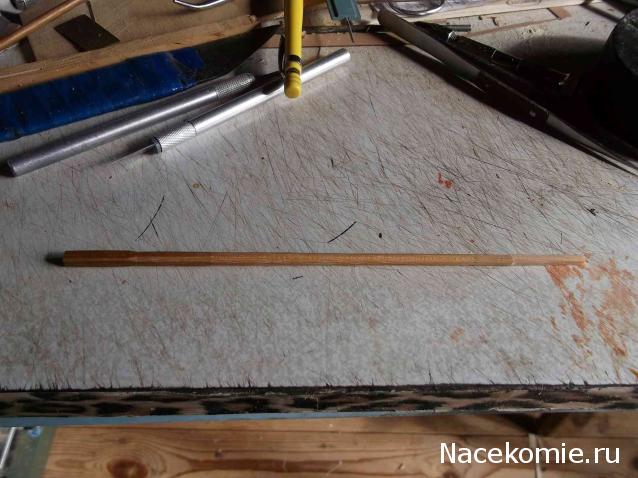

Вытесал тело утлегаря

Константин Владимирович, Вы можете подсказать: сколько фигурных колонн-подпорок стоит между палубами под каждым свободным бимсом, и на каких расстояниях от бортов или от центра? Судя по чертежам, которые имеются, там вообще всего одна колонна посередине бимса стоит. Я в партворке решил делать опердек видимым и хочу в качестве подпорок под бимсы квартердека ставить туда имитацию колонн (не знаю, есть ли морское звание у этих элементов). На официальном форуме ДеА мне никто не ответил на этот вопрос. У Гребенщиковой тоже ничего не нашел.
Заранее благодарен за ответ. С уважением, Юрий.

Пиллерсы ?

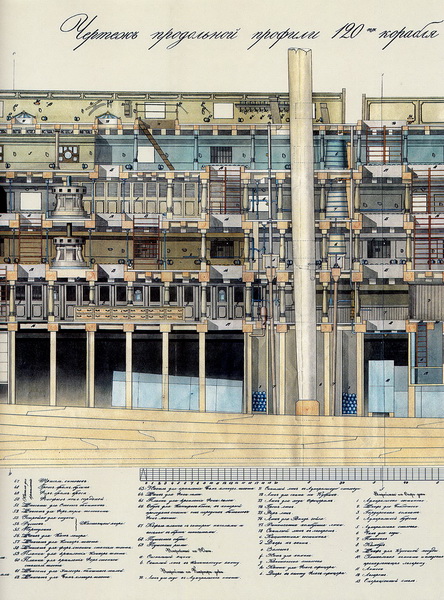

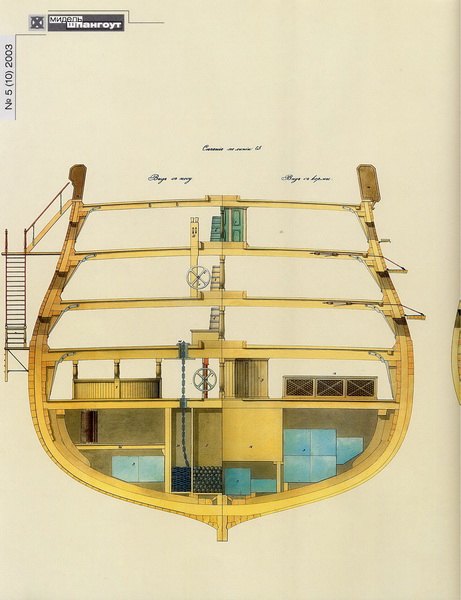

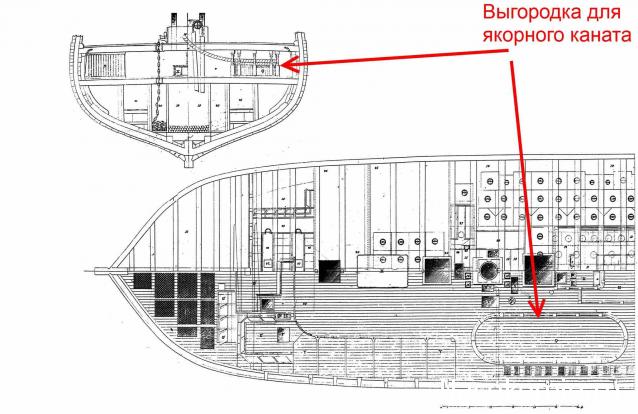

Деревянные (постоянные) резные пиллерсы в основном, стояли в диаметральной плоскости. Железные, съёмные пиллерсы, ставили возле шпилей, камбуза и в лазарете. Судя по чертежу продольного разреза, железные пиллерсы ставили парами - слева и справа от объекта. Например, шпиля, камбуза или операционного стола. Деревянные пиллерсы также ограждали выгородки для якорных канатов.
