Ответить на тему  [ Сообщений: 2349 ]  На страницу Пред.  1 ... 108, 109, 110, 111, 112, 113, 114 ... 118  След.
Корабль 12 Апостолов - фотоотчет konstantinfom
Автор Сообщение

Зарегистрирован: 10 ноя 2015, 20:43
Сообщения: 72
Откуда: Зеленоград
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
konstantinfom писал(а):
Покрыл спиртовым лаком


Константин Владимирович, здравствуйте!
Восхищаюсь Вашей безупречной и скрупулезной во всех отношениях работой, как впрочем, не только я один!
Прошу прощения за вопрос по окраске и использованию лаков с красителями, т.к. об этом в Вашем фотоотчете где-то уже было обсуждение (заблудился и что-то не могу найти на какой странице smile_23 ).
Вы красите спиртовым раствором шеллака. А нельзя ли поподробней, каким именно? нашим отечественным или импортным? Если возможно, подскажите, пожалуйста, его точное название для ориентировки.
И еще вопрос по окраске фальшборта. Вы не стали его окрашивать в зеленый цвет. Или в архивах нет точных данных по его окраске на 12 А и не будет ошибкой красить фальшборт в естественные тона под состаренное дерево? Мне такой цвет тоже больше по душе!
Заранее благодарю за информацию, которая наверняка будет интересна очень многим на форуме.


19 окт 2016, 21:54
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Добрый вечер! Шеллак у меня советский, из старых запасов. А борт, скорее всего, был зеленым. Сам я просто не люблю красить. Мастера по-разному к этому вопросу подходят. Вот три примера.


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 3.jpg [ 57.82 Кб | Просмотров: 3467 ]
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 32.jpg [ 80.3 Кб | Просмотров: 3467 ]
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 251.JPG [ 65.17 Кб | Просмотров: 3467 ]
19 окт 2016, 22:33
Профиль

Зарегистрирован: 10 ноя 2015, 20:43
Сообщения: 72
Откуда: Зеленоград
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
konstantinfom писал(а):
Добрый вечер! Шеллак у меня советский, из старых запасов. А борт, скорее всего, был зеленым. Сам я просто не люблю красить. Мастера по-разному к этому вопросу подходят. Вот три примера.

Понял, спасибо!
Будем искать на рынке капиталистических запасов! smile_23
Желаю Вам дальнейших творческих успехов, побед на всех конкурсах и выставках ваших шедевров!


20 окт 2016, 23:30
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Спасибо! К слову сказать, на флоте шеллак в спирту применялся в качестве герметика при соединении обтекателя гидроакустических станций с сухим отсеком.


20 окт 2016, 23:50
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Константин Владимирович, скажите пожалуйста латунная трубка 2,9 мм, внешним диаметром пойдет на трубы гальюна? Я так прикинул, 29 см., в реальности - вполне большое отверстие чтобы не промазать с одной стороны и достаточно малое, чтобы не провалиться) Но все равно хочу уточнить)))) И еще, длину трубы какую делать? Спасибо.


22 окт 2016, 14:38
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Сама труба собрана из двух - длинная нижняя 2 мм, верхняя толще, надета на нижнюю, по-моему, 3 мм. Сейчас уже не измерить. Длина видна на фото.


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 012.JPG [ 46.4 Кб | Просмотров: 3333 ]
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 01.jpg [ 81.18 Кб | Просмотров: 3333 ]
23 окт 2016, 11:24
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Я понял. Спасибо) Если честно долго искал страницу, где вы собирали гальюн, так и не нашел, хотя точно знаю что она есть) Ну в общем то я понял 2-3 мм., это нормально, буду работать в этом диапазоне. А длина будет не больше 1,5 см. я думаю.


23 окт 2016, 11:50
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Длина тонкой трубки 13,5 мм.


24 окт 2016, 07:49
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Спасибо, понял. Я ошибся не на много.


24 окт 2016, 08:31
Профиль

Зарегистрирован: 28 сен 2012, 20:04
Сообщения: 240
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Константин Владимирович, здравствуйте! Скажите пожалуйста при выпиливании якоря какой номер полотна пилки Вы использовали?? И ещё один вопрос что Вы использовали при пайки лап .С уважением Сергей.


15 ноя 2016, 19:05
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Сергей, вот такие пилки. В принципе, мне было неважно какие, лишь бы пилили. Паял каким-то припоем, еще со службы лежит. Предварительно облуживал места соединения, потом смазывал паяльной кислотой и прогревал газовой горелкой.


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom IMG_6859.JPG [ 43.79 Кб | Просмотров: 2989 ]
15 ноя 2016, 22:29
Профиль

Зарегистрирован: 28 сен 2012, 20:04
Сообщения: 240
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
большое спасибо...а то зашёл в магазин а там они лежат по номерам..эти есть ,этих нету..просто в замешательстве..теперь разобрался..


15 ноя 2016, 23:30
Профиль

Зарегистрирован: 10 ноя 2015, 20:43
Сообщения: 72
Откуда: Зеленоград
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
[quote="konstantinfom"]
Константин Владимирович, приветствую!

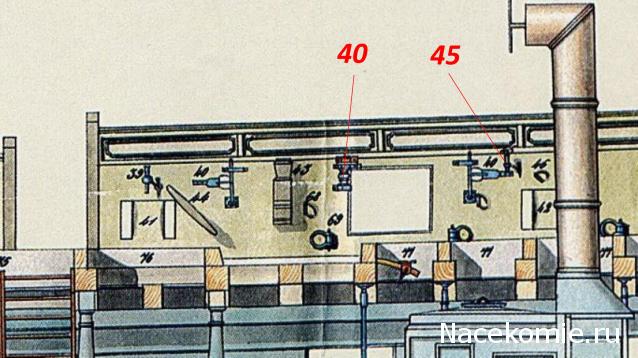

Если не затруднит, проясните, пожалуйста, по этим "агрегатам" (отмечены красным кружком) - самый первый это нагель, если да то его назначение? По второму - кнехт на самом деле был зафиксирован на фальшборте? И по машинке для проводки якорной цепи (или я ошибаюсь?) - нет ли более подродного чертежа или фото? Благодарю заранее.


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 12 А вопросы.png [ 498.72 Кб | Просмотров: 2742 ]
02 дек 2016, 15:46
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Поз.39 - одиночный нагель для крепления эренс-талей фор-триселя.
Поз.43 - кнехт со шкивом для крепления фор-марса-фала. Прибит к борту. Рядом на палубе стоит марса-фальная кадка (не показана.
Поз.40 (красная сноска) - устройство одновременной отдачи рустова и пертулиня запасного якоря.
Поз.45 - одиночный нагель для крепления бом-кливер-фала.
Поз.46 - обух для крепления блока бом-кливер-фала.
Поз.44 - планка (утка) для крепления фор-стеньги-стаксель-фала.
Устройство якорной машинки на примери брига.


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 02.jpg [ 52.25 Кб | Просмотров: 2730 ]
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom ЯМ Блэйка.jpg [ 28.45 Кб | Просмотров: 2730 ]
02 дек 2016, 17:20
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
konstantinfom писал(а):
Поз.40 (красная сноска) - устройство одновременной отдачи рустова и пертулиня...

Константин Владимирович, в какой книге есть чертеж или хотя бы картинка как выглядит это устройство и как проходят тяги от якорных машинок?


02 дек 2016, 19:28
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Вот чертеж такого устройства (черноморский фрегат 1838 года).


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 11.jpg [ 30.59 Кб | Просмотров: 2705 ]
02 дек 2016, 20:07
Профиль

Зарегистрирован: 10 ноя 2015, 20:43
Сообщения: 72
Откуда: Зеленоград
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
konstantinfom писал(а):
Поз.39 - одиночный нагель для крепления эренс-талей фор-триселя.
Устройство якорной машинки на примери брига.


Константин Владимирович, супер!! Спасибо большое!!!
А нельзя ли уточнить по поз. 40? Не совсем понятно по чертежу как выглядело в профиль это изделие. Как понимаю в верхней его части стоит шкив для направления цепи или нет?
Еще рас большое спасибо!!!


02 дек 2016, 21:30
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Константин Владимирович, цепь 16 звеньев подойдет?


02 дек 2016, 22:31
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom

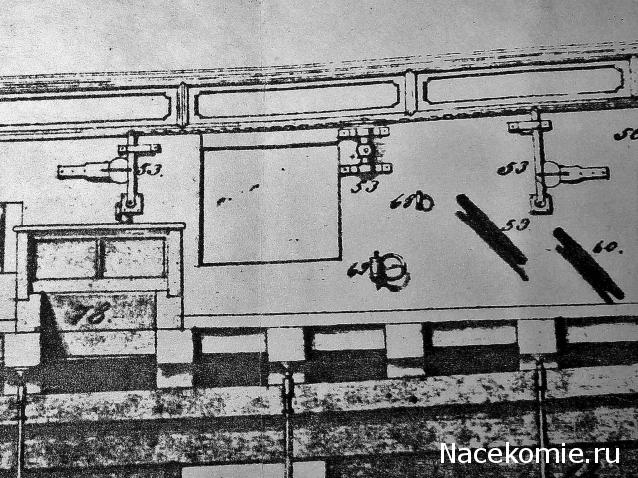

На фрагменте архивного чертежа М1х48 довольно подробно прорисовано это устройство. Сверху виден медный шкив, кстати, на чертеже его можно довольно точно измерить. Под шкивом видно утолщение с дыркой посередине. Чтобы отдать якорь, в эту дырку вставляли ручку, которой поворачивали шкив. При этом цепи сдвигали рычаги якорных машинок. Рустов и пертулинь уходили в клюза якорных машинок, освобождая якорь.


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 001.JPG [ 88.73 Кб | Просмотров: 2686 ]
02 дек 2016, 22:34
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Nikdiesel писал(а):
цепь 16 звеньев подойдет?

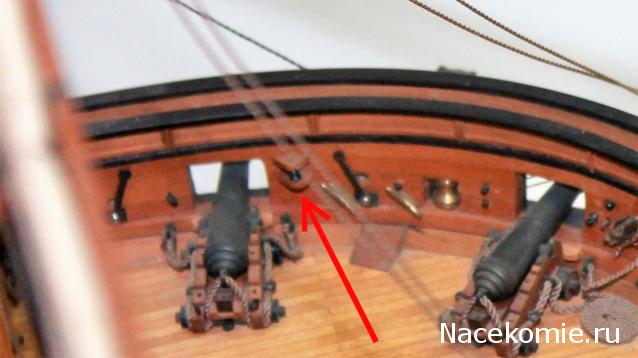

Нет, цепочка тут не силовая, совсем мелкая. Лучше очень тоненькую современную ниточку (0,1). Лев Ильич Алешин и шкив не стал делать, просто обозначил это устройство.


Фото:
Корабль 12 Апостолов - фотоотчет konstantinfom
Корабль 12 Апостолов - фотоотчет konstantinfom 05.jpg [ 31.67 Кб | Просмотров: 2684 ]
02 дек 2016, 22:43
Профиль
