Если речь идет о палубных решетчатых люках корабля (рустерах), то даже и париться сильно не надо. Ничего построгать не удастся, придется делать новую решетку - трехдюймовую. На наши деньги это 0,7-0,8 мм.
Фото: Паллада 1х100.

Константин Владимирыч.... я это.. Прошу прощения. Я хотел услышать(и вопрос мой был об этом) ответ про толщину реек черновой обшивки корпуса Апостолов... В общем-то с целью - узнать, понять, не будет ли лучше заменить рейки 2мм на 1мм?

А, вот оно что. Я всё попутал. Пока варятся в кастрюльке старорежимные пельмени... В 1996 году я не особо задумывался над дюймами, футами - мне с метрами вполне себе удобно было. Но интуитивно тогда я понимал, что доски обшивки были меньше по ширине 25 сантиметров. В реальности оказалось - 20 и уже. То есть 8 дюймов или ещё меньше. Рейки обшивки 2 мм в масштабе вполне достаточно. Именно рейки такой ширины я использовал для чистовой обшивки. Ну, а толщина - это толщина шпона (0,6 мм примерно).

Константин Владимирович, вы, наверно, будете смеяться, но я и сейчас не получил нужного ответа. Я, правда, уже сомневаюсь на счёт вашей черновой обшивки.. Вы её не делали, как все, рейками? Из фото я что-то не могу понять. В шпациях видны кусочки,... Как-то странно. Или, всё таки, рейки черновые были? Я про них-то и хотел узнать, если вы обшивали черновой обшивкой именно рейками, то какой они были толщины. Партворковские в 2мм мне кажутся очень толстыми. И гнуть их, к тому же, не очень уж просто в носовых и кормовых обводах..

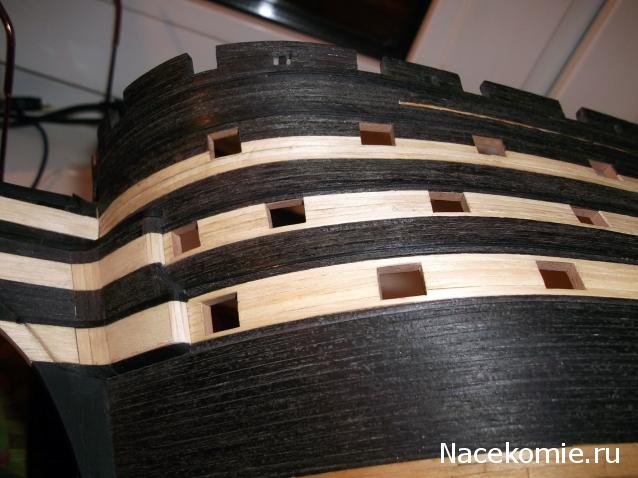

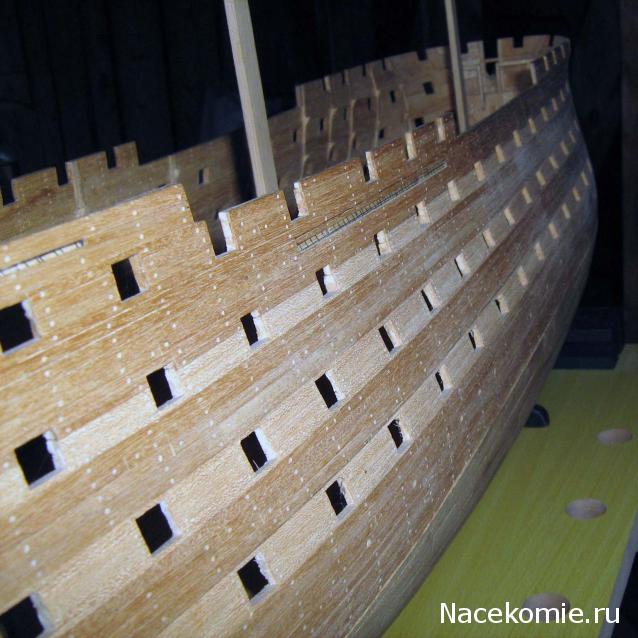

Были черновые) Я просто извините что вмешался. На фото видно, черновая обшивка прибита нагелями к шпангоутам. В прорезях портов видно срез заполнения шпаций (пластины из липы), а на них уже набиты рейки черновой. Ну и чистовая потом конечно - на клей. Толщину черновой обшивки вам видимо придется выбирать самому, поскольку у вас другая схема сборки. Толщина борта в орудийных портах у вас будет имитроваться рамками портов, а у Константина Владимировича борт везде реальный. Вам стоит думать только о толщине фальшборта - вот тут и надо будет складывать толщину реек чистовой, черновой и топбимперсов. Думаю я правильно понял что тут обсуждается) Тут ситуация - если вы шпации заполните и отмалкуете их - то реально можно и шпоном обшить на черновую, а если шпации будут пустые - черновую придется клеить рейками - набор корпуса должен быть прочным. Думаю...

Да.. Согласен. Интересно теперь, а какая толщина борта вообще была? И что за размер будет в сотом?

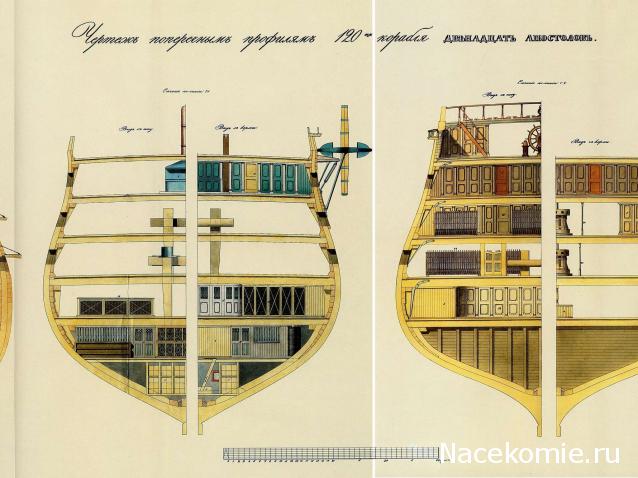

Шпангоуты рисовал и выпиливал на основании всем известного чертежа. На чертеже есть линейка, можно измерить все, что нужно. На фото довольно наглядно всё видно.

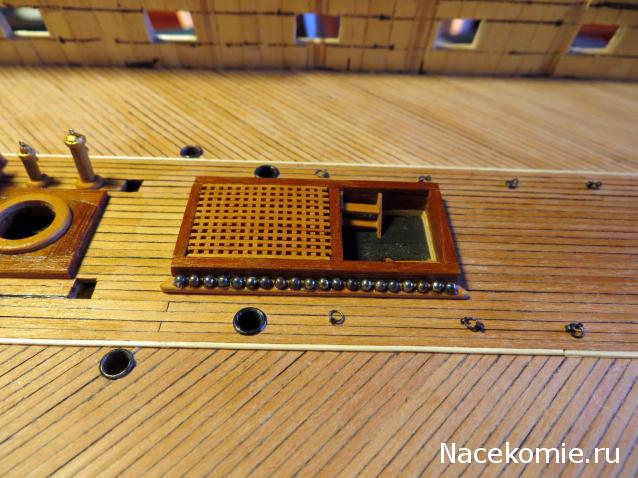

Люк отлично стал на место.

Ну тут уж каждому свое) Стоит продумать насколько ваши пушки (от ДЭА) будут торчать наружу, ибо они то не масштабе))) Поэтому тут не всегда можно строго соблюсти размер. А вообще эта тема была в ветке "сборка корпуса". Почитайте на стр. 42, 45, и т.д. там всплывает эта тема.....

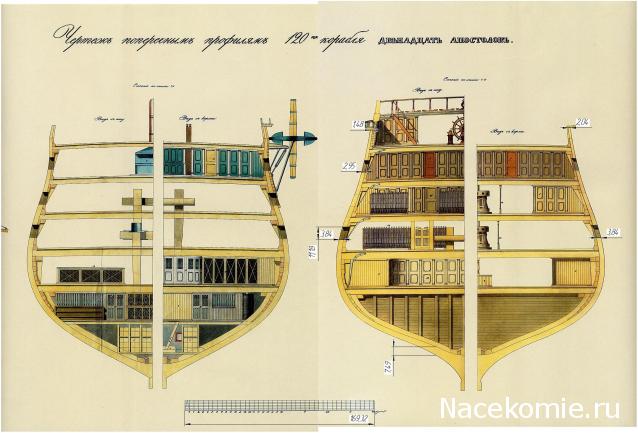

Толщины шпангоутов приведены в 1:72, всё в мм.

Высчитать останется толщину доски, она была где-то 150 мм, в масштабе 1:72 это примерно 2 мм. Сложить всё вместе получим толщину борта в нужном нам месте, это не считая бархоуты.

Прошу прощение Константин, не могли бы Вы замерять вертикаль и горизонталь любого окна в галерее на Вашем паруснике. У меня в масштабе по чертежу получается 14*12 мм, масштаб 1:72. Это не слишком мало?

Сейчас не смогу, нахожусь на даче. Оконные проемы вырезал по общеизвестному чертежу, поэтому заметных расхождений с чертежом нет. Измеренное центральное окно в мидель-деке (обведено красным) получилось 39х39". Нужно учитывать, что окна слегка сужаются кверху. В сотом масштабе это примерно 10х10 мм, в масштабе 1х72 это 14х14 мм.

Спасибо, 14 мм в перерасчёте в натуральную величину выходит 1 метр. Хотел убедиться в масштабировании своего чертежа, потому что выход на балкон в моём перерасчёте в натуральную величину 1.50х0.94 маловатой казалось, правда там порожек 0.38, но выход к отхожему месту в офицерских вообще ориентировочно 1.34 метра. Хобиты свободно будут ходить на модели, а вот человек в масштабе 1:72 вряд ли, ведь рост в 1.80 будет где-то 25 мм при размерах двери в 18 мм.

На чертеже продольного разреза дверь в адмиральскую ванную примерно 56,5"х24" (14,3х6,1 мм в масштабе).

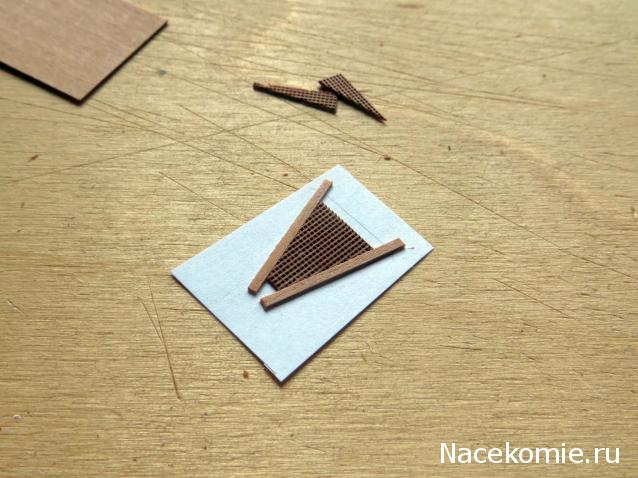

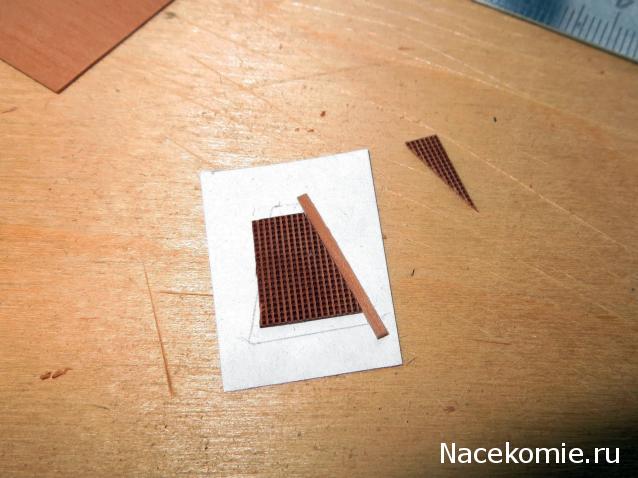

Собрал все оставшиеся кормовые люки.

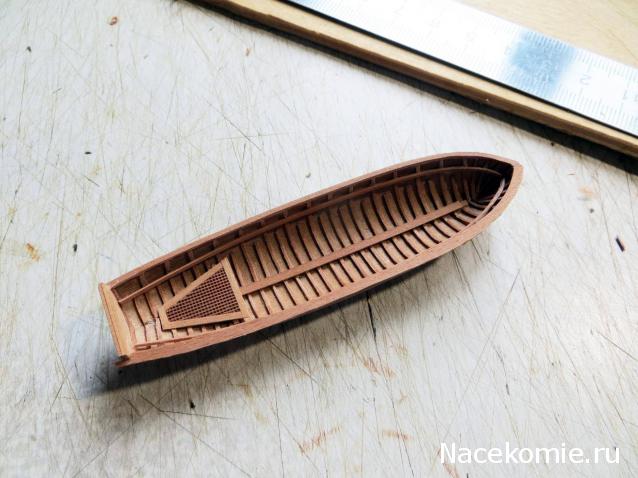

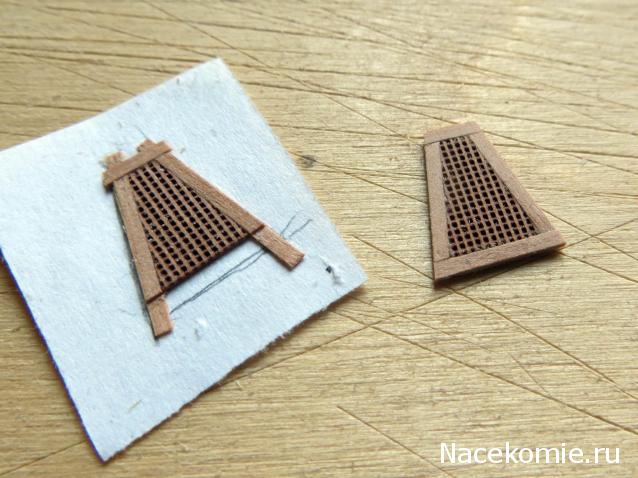

Окончание мышиной возни с люками.

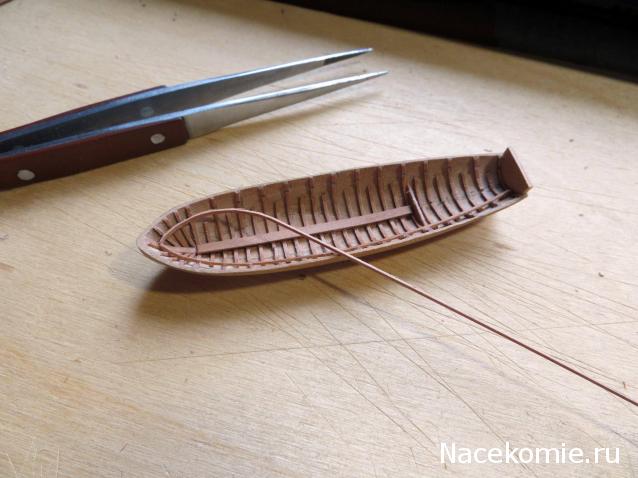

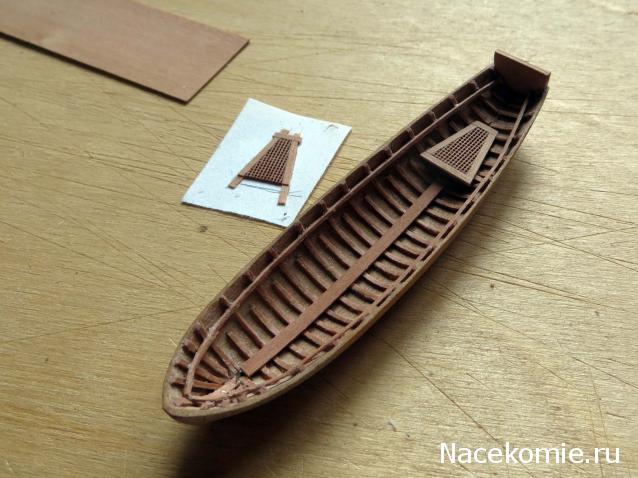

Осталось поставить подлегарс на последний катер.

Можно вырезать планшир на катера.

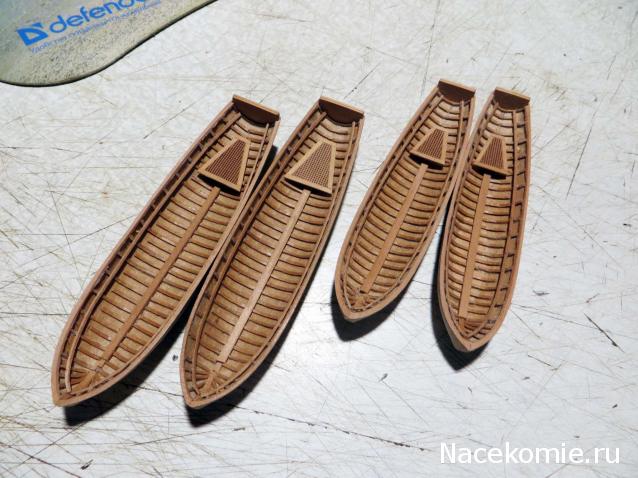

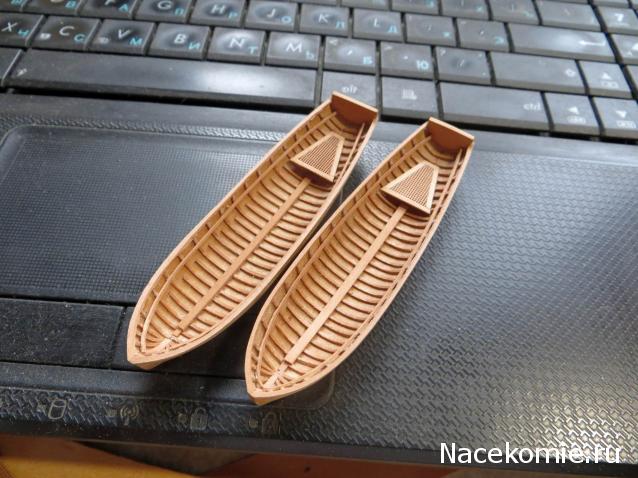

Планшир на 12-вес катерах.

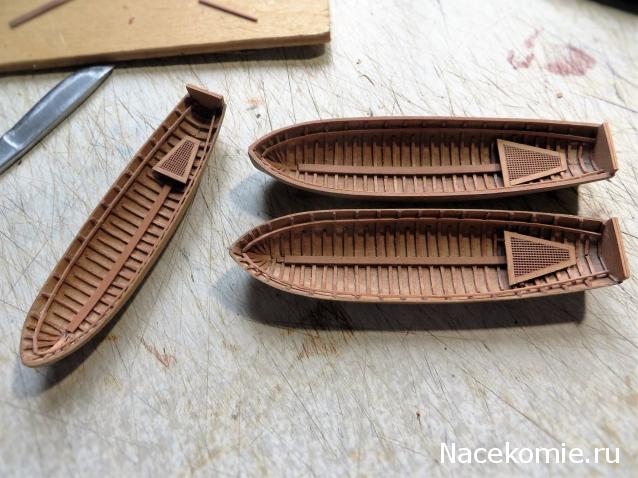

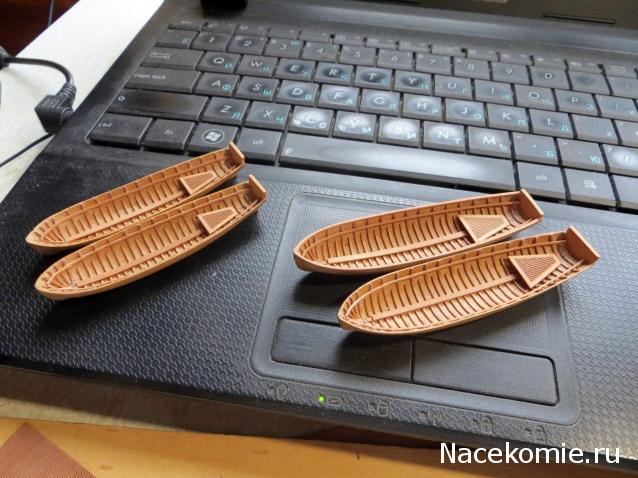

Обе пары катеров с планширом. Можно делать настил.
