Корабль 12 Апостолов - фотоотчет konstantinfom

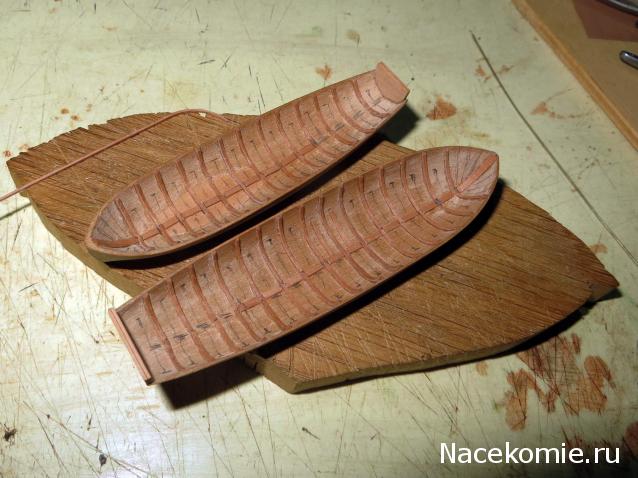

Вклеиваю полные шпангоуты во вторую пару катеров.

Вклеил в 12-весельный.

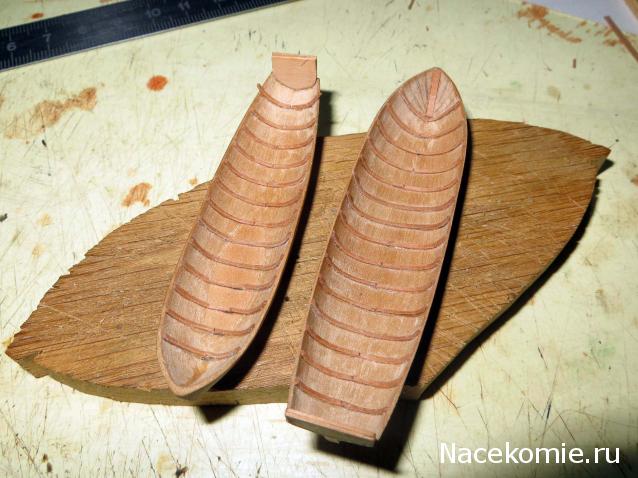

Оба катера (вторая пара) с полными шпангоутами.

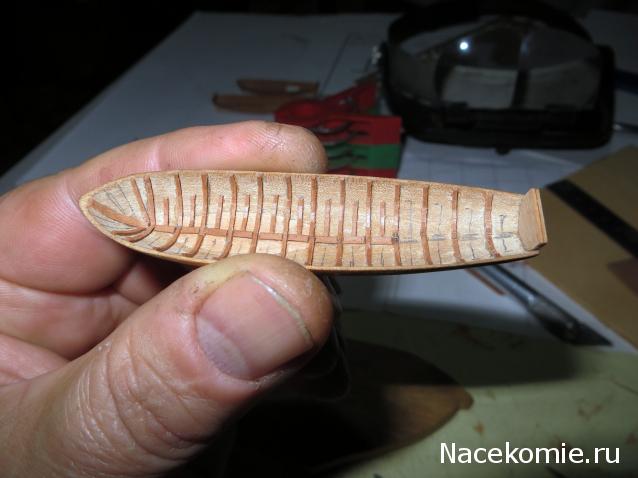

Разметил неполные и поворотные шпангоуты, видимую часть кильсона.

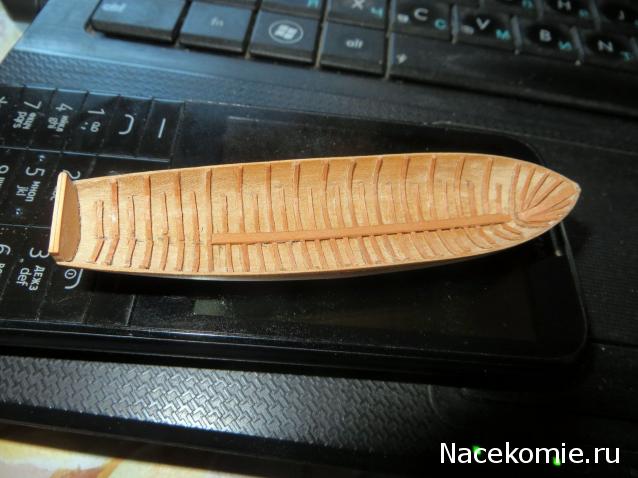

Последний катер тоже разметил.

Константин Владимирович! А чем руководствовались при разметке неполных шпангоутов? Подозреваю, что строительными чертежами Ткните, пожалуйста. С уважением, Игорь.

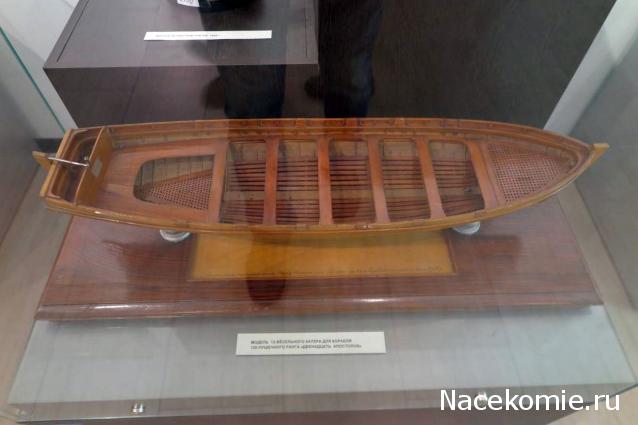

Игорь, имеется только большая модель легкого катера корабля 12 апостолов в ЦВММ.

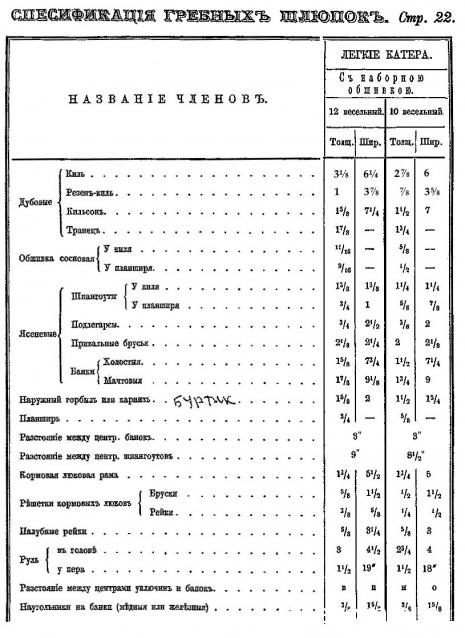

Конечно, шпации определял по данным М.Кишкина. 9" и 8½" размечать сложно. Поэтому принял 10" (2,5 мм). Планшир по толщине вообще очень тонкий в таблице - меньше дюйма, придется применять многострадальный шпон. С одной стороны он прикрыт привальным брусом, с другой буртиком.

Еще немного шпангоутов.

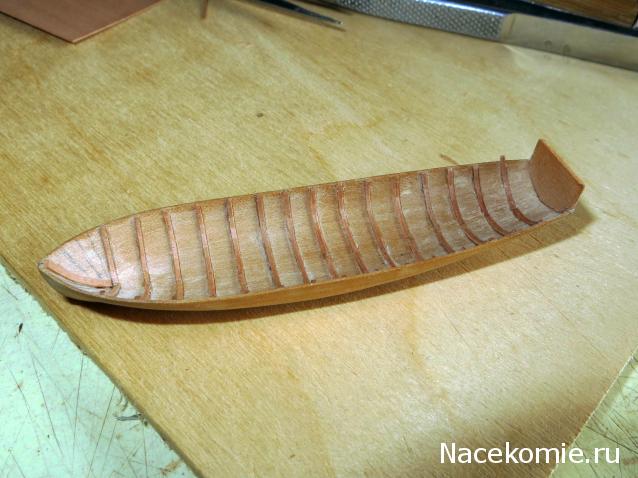

На 12-вес катере поставил все шпангоуты.

Взялся за второй 10-вес катер с Паллады.

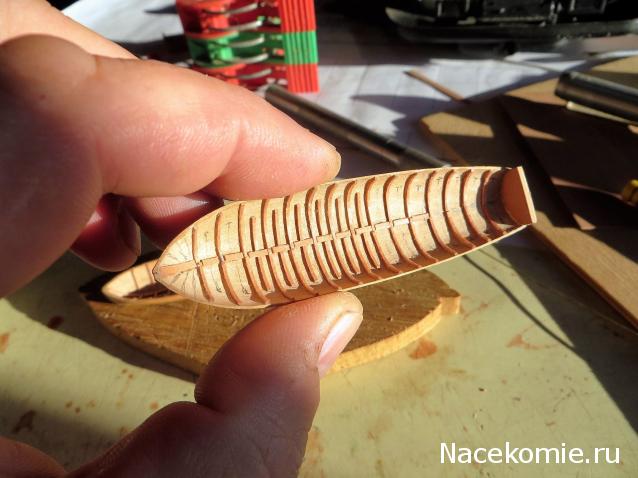

Вклеил все шпангоуты.

Завтра начинается небольшой перерыв. Нужно вырезать планшир хотя бы на один катер. Сначала правый борт. Планшир в масштабе был гораздо тоньше шпона - ¾" (0,19 мм). Решил не заморачиваться с толщиной.

Планшир по всему борту.

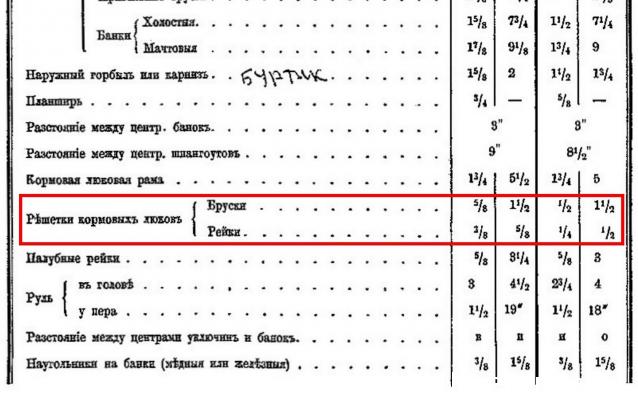

Заготовки для кормового люка: решетка 0,3х0,3 мм из розовой груши и рейка серой груши примерно 1,3 мм шириной (5 дюймов в масштабе).

Можно собирать люк.

Константин Владимирович, здравствуйте!
Решётка, видно, из под лазерного принтера?. Вы очень много делаете именно руками, и я уж подумал, что вы принципиально только руками... хотя уже понятно, что такие мелкие работы в приемлемом качестве руками уже довольно трудно сделать. И наверно, прогрессом уже глупо не воспользоваться. По-моему это уже в порядке вещей, если модель только выигрывает от привнесения машинных форм и чётких линий...
Хотел ещё такой вопросик... Вы корпус Апостолов черновой обшивкой чем делали? Материал и толщина реек?

Каркас набран из килевой рамки до орлоп-дека (эта палуба тоже есть, только зашита настилом гон-дека) и шпангоутов из фанеры на местах теоретических. Шпации в борту заполнены липой на толщину шпангоута. Черновая обшивка, чтобы не рассохся набор, из какого-то подручного шпона на деревянных нагелях.
Решетка для шлюпочных люков прорезана на половину толщины шпона лазером в Милании. Мы когда-то здесь это обсуждали, потому что металлическая проволочная сетка никуда не годится.
Один люк готов.

И? Всё таки, сколько?
Мне кажется, у партворковского набора их 2мм рейки неоправданно толсты... Вот, думаю, их бы отстрогать до 1,5 - 1,2мм. Тем более, что они там все всё равно пляшут от1,4 до 2,3мм.

Чуть больше дюйма. 0.3 мм в самый раз - и соответствует действительности, и видно глазу.
