Спасибо, Константин Владимирович за подробный ответ. Сам я склоняюсь к двойным крышкам на петлях, правда нижнюю откидывать не буду, чтоб не возникал вопрос с цепями.

Просверлил дыры для ватер-штагов. На чертеже нарисованы 3 штуки, но по штату числится четыре штага, поэтому четыре дыры.

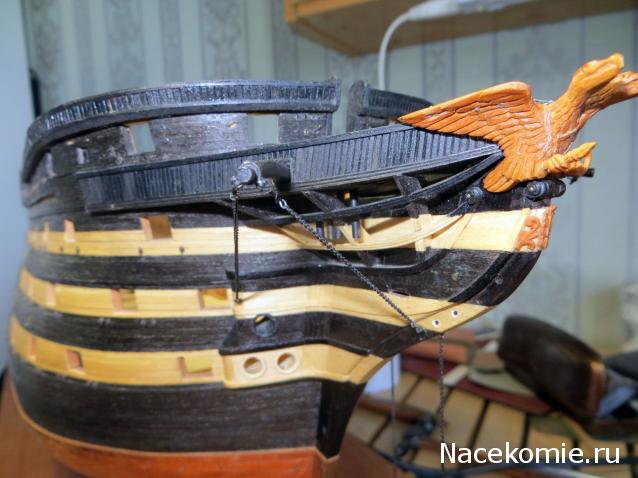

Вклеил галс-боканцы и скобы бакштагов к ним по левому борту.

По правому борту бакштаги набил талрепами.

С бакштагами закончил.

На Кубке Университетов-2016. Перед открытием.

Константин Владимирович, поздравляю с первым рейдом корабля!!!

Станислав, спасибо! Это, конечно фальстарт и результат расцениваю только как аванс.

Поздравляю с заслуженной оценкой трудов! Аплодирую жюри, полностью солидарен. Ура! Ура! Ура!

Константин,здравствуйте,решил сделать корпус заново,проблема в портах гондека,миделя и опердека.журнал предлогает от шпангоутов размерять или по шаблонам,но промерив шаблоны порты гуляют,видимо деагостини подгоняли под шпангоуты,чтобы не налезали на них.Разбежка выходит от 1 до 5 мм.Так вот вопрос расстояние между портами было одинаковое или нет,так как на общем чертеже на гондеке между 16 и 17 портом расстояние больше-это где парадный трап отрисован.Или это зажеваный чертеж в этом месте?

На теоретическом чертеже порты, действительно, расставлены на неодинаковых расстояниях. Небольшой разброс присутствует. Я делал по чертежу. Как правильно, не знаю.

Так вот блин и фиг поймешь,на чертеже в этом месте теоретическая шпация на 1/10 часть больше,вот они и сдвинуты,да и на внутреннем разрезе также.

Еще один вопрос,какова толщина бортов выходит на гон,мидель,опер деках? планирую обшивку 0,5-0,7 мм.

По портам решил делать одинаковое расстояние,кроме некоторых портов в корме и в носу само собой.На чертеже парижа расст.одинак.,и нашел фото ваше,шпангоутной модели,между портами по 6 шпангоутов,если расстановка и толщина у них одинаковая конечно.Просто буду делать планку-шаблон,и по ней гнать порты уже.

Есть чертеж поперечных сечений. На нем показана толщина шпангоута и обшивки в деках. Можно измерить.

примите мои поздравления с первой оценкой апостолов.надеюсь непоследней.с.ув...

Константин примите и мои поздравления.

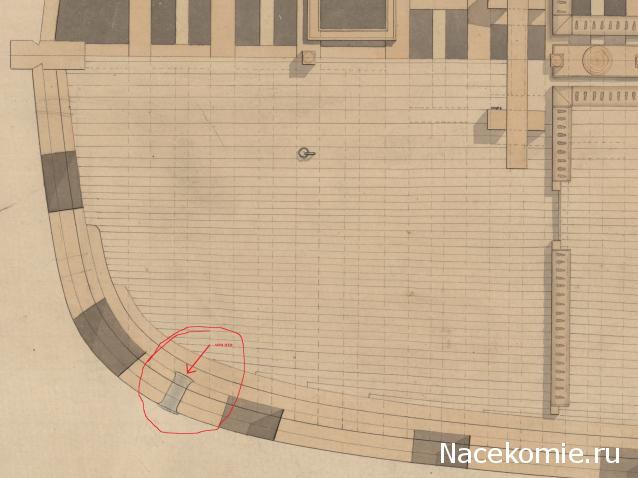

Помогите разобраться что за элемент и с чем его едят.
Это корма 84 пушечника ЯГУДИИЛА , ГОН- ДЕК.

Это кормовой клюз.

Константин спасибо за ответ. Что то ступил. Мог бы и сам догодатся. Еще раз спасибо.

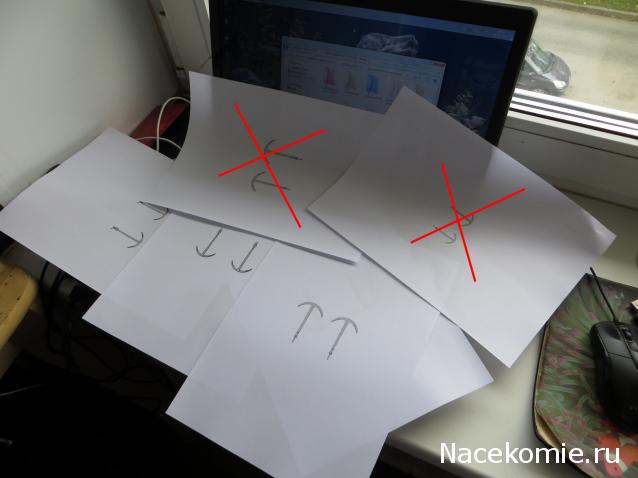

Форум затих - лето. Нужно в августе хотя бы якоря допилить - осталось три штуки.

Константин, хотелось бы уточнить по украшению фальшборта на квартердеке - что они из себя представляют? Они сделаны из накладок прямоугольной формы или цельные наподобие дверных такой же формы с окантовкой? По чертежу не очень понятно. Буду признателен, если Вам что-то известно по этой части!
