Корабль 12 Апостолов - фотоотчет konstantinfom

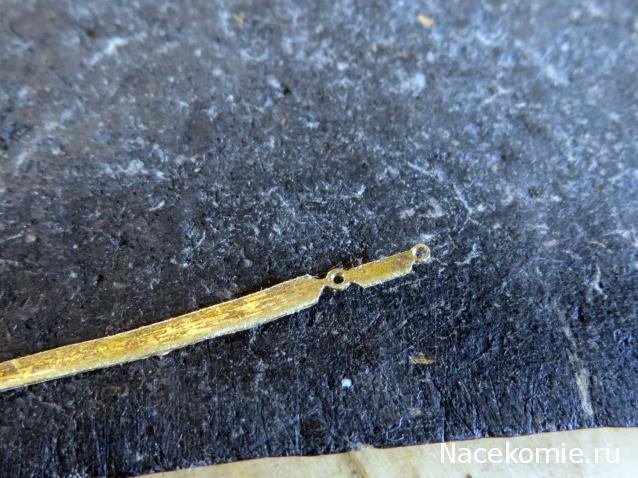

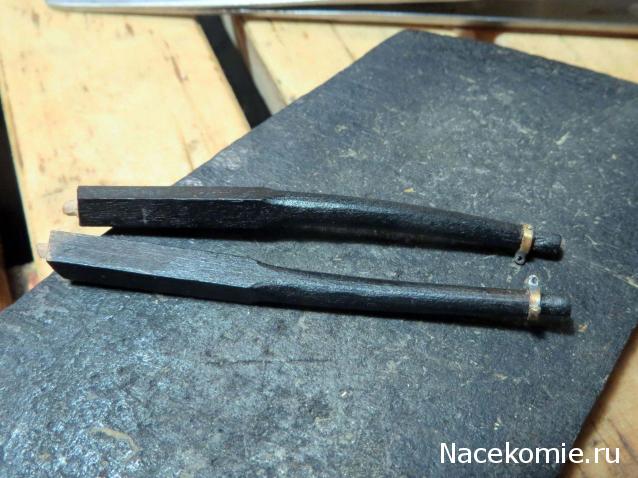

Оба галс-боканца с бугелем. Дальше видится два варианта действий: простой - вставить в ушки по колечку; ювелирный - поставить в ушки по скобе.

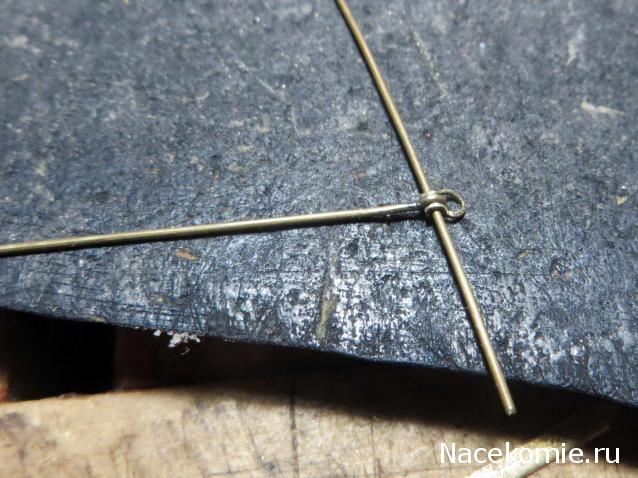

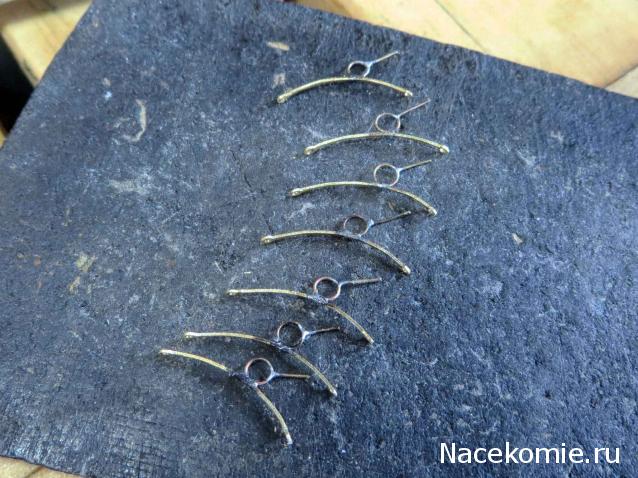

Допаял кницы для галереи.

Константин Владимирович здравствуйте, что то я никак не пойму паяно оловом или серебром?

Припой обыкновенный. Серебром металл такой толщины у меня плавится. Завтра должен был чернилку получить, но не получится, только послезавтра.

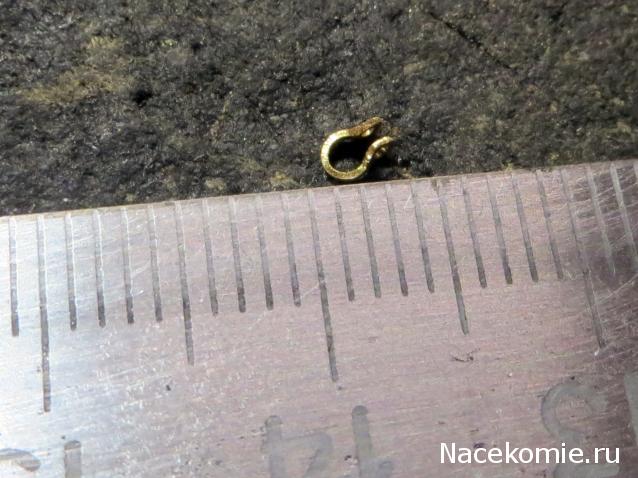

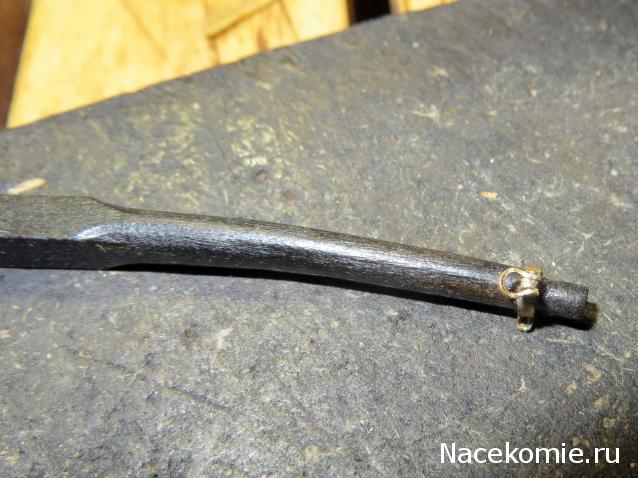

Решил поставить на бугели галс-боканцов скобы (ювелирный вариант). Сделал первую скобу.

Такая же скоба к обуху в борт для крепления конца цепного бакштага.

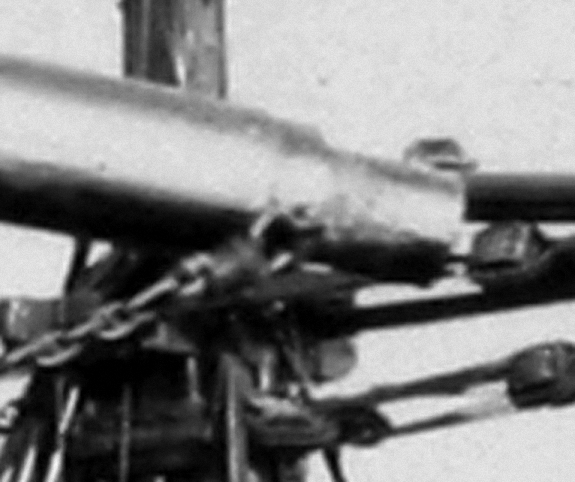

Никак не разгляжу как крепится цепь к скобе, через кольцо?

Константин Владимирович, извините что сбиваю с темы. Короткий и не срочный вопрос. Крамбол в сечении у Вас сколько? Журнал пишет 6Х6 мм. Так ли это? Ну и длину за бортом, если можно (по журналу 30 мм. Спасибо.

В конце цепи тоже скоба. Со скобой на бугеле набивается веревочный талреп. У меня цепочка очень тонкая (точно в масштабе, только без контрфорсов), придется в конец вместо скобы колечко диаметром 1,5 поставить.
Кстати, тросовые бакштаги пришлось бы делать по-другому, без бугеля, одной веревкой. Но это другая история.

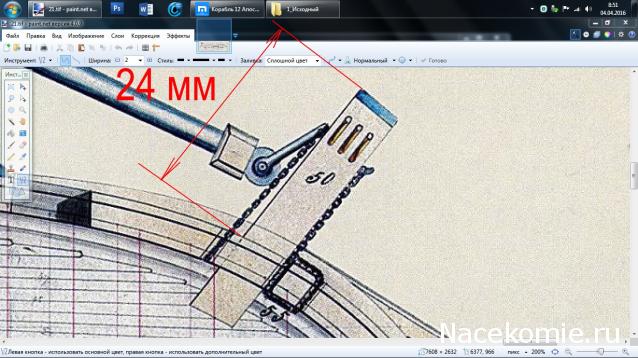

Проекция крамбола на горизонтальную плоскость (в плане) дает длину наружной части 24 мм. Но крамбол задран вверх - нужно построить треугольник. Ширина 22 дюйма (5,5 мм). Высота, наверно, такая же. По длине ДеА вроде попали в размер.

Спасибо большое. Хочу сделать торец сапортуса как у Вас, фигурной формы.... Интересно как дуб отреагирует на журнальную циклю... Буду пробовать на черновике)))))

Константин Владимирович, а вот мне интересно. Так для общего развития в плане беседы)))) Я так понял что сия цепь - которая на чертеже - она не якорная, она как бы для крепежа якоря к борту. Я так понял что она вообще короткая, идет от кнехта в якорном портике, через якорь и маленький клюз в фальшборте, потом фиксируется якорной машинкой и кончается. И когда якорь сбрасывают она высвобождается одним концом полностью, якорь с нее соскакивает. И она получается остается болтаться свободно.Тогда видимо якорь держится на тросу или якорной цепи, которая уже выпущена на нужную длину, а вот эта система блоков, которая на крамболе - она нужна я так понял для поднятия якоря. И тогда если якоря сбрасывают - эти тали, которые на крамбол заведены - их тоже должны отпустить. Я правильно все понял?)))
p.s. Ничего что я в этой ветке рассуждаю? Можно?))))

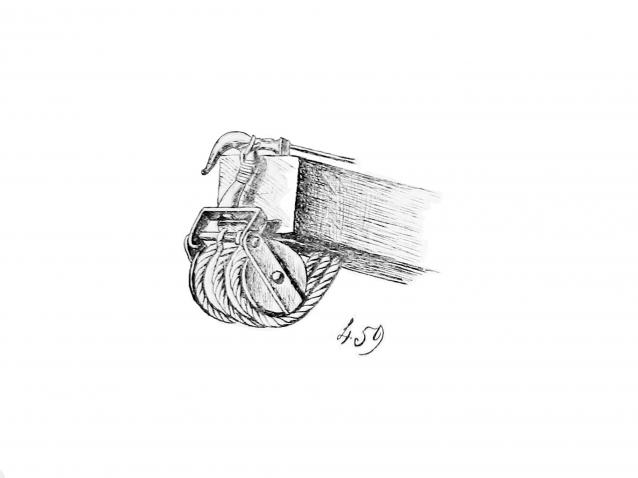

Кат-талями якорь поднимают наверх. Потом заводят пертулинь и кат-тали снимают со скобы якоря. Куда девают кат-блок после этого - отдельный вопрос (гусары, молчать!). В книге Сарычева на ноковом бугеле крамбола показан маленький роульс, через который фиксируют кат-блок за его гак в момент отдачи якоря. Книга, правда, описывает несколько более позднее время. Но такой роульс присутствует на крамболе модели фрегата Паллада, а это уже самое наше время - время службы корабля 12 апостолов.

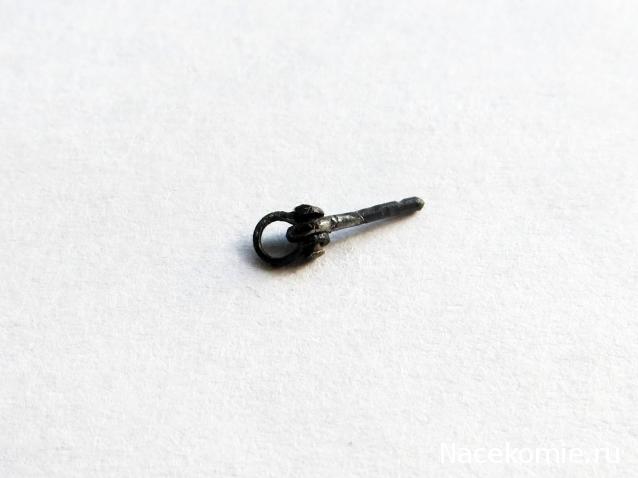

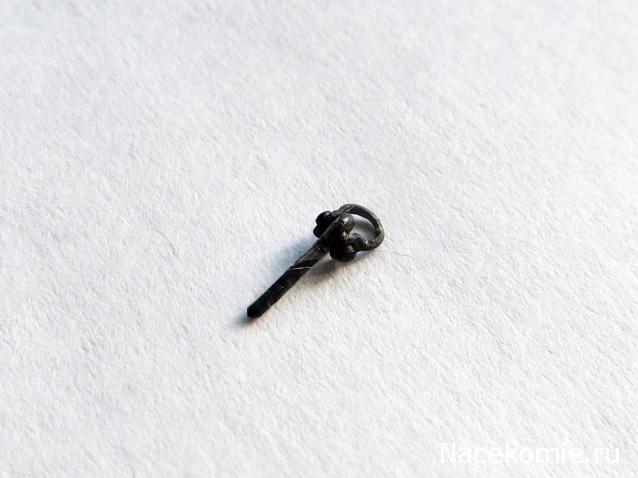

Готовая скоба. Для крепления цепных бакштагов галс-боканцев к борту таких должно быть четыре. Если бакштаги тросовые, достаточно простых обухов.

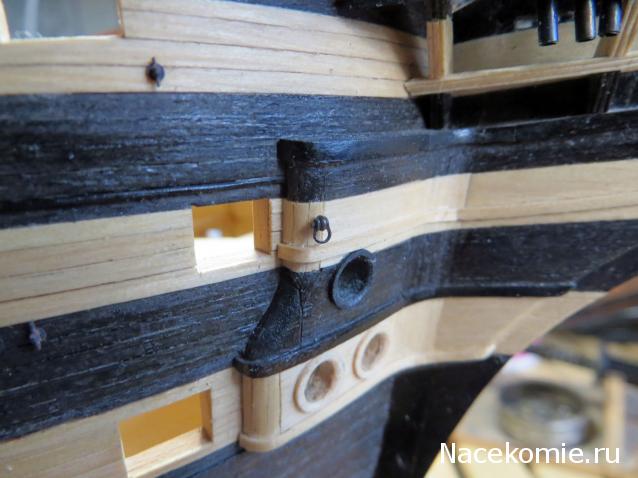

Примерка скобы на борту. Вклеивать пока нельзя - не хочет черниться цепочка, а цепочку крепить к скобе лучше отдельно от корабля, дело тонкое.

Спасибо. Тогда получается что если петрулинь заведен (а у нас именно заведен), то кат тали должны быть сняты с якоря и и затянуты до упора. Мне вообще сын говорил (пока парусный спорт не бросил), что снасти травят и набивают, такие термины используются для таких кораблей, как у нас, или нет?

Константин Владимирович, доброго времени суток.
Я вот смотрю последние страницы фотоотчёта вашего и нашёл, где вы файн-лайн резали лазером по 2 мм шириной.
Эта лапша была использована у вас на чистовой обшивке 12 Ап?
И что за файн-лайн? Эбен? А светлые пояса из чего?
Просто настал момент и самому делать чистовую, чтобы отрегулировать сразу и порты по высоте.
А с минициркуляркой думаю пока не разберусь, чтобы напилить себе реек( Да и древесина пока сохнет. Нашёл граб, и есть много груши. Может протравить граб и попытаться из него сделать рейки?
Просто я пока совсем на низком уровне в этом деле(
А файн-лайн "под линейку" не получится распустить модельным ножом?
И какая ширина досок обшивки? Вроде в памяти из раннего описания у вас 3 мм. или я ошибаюсь(
Спасибо

Термины используют. Для того, чтобы свободный кат-блок не болтался, его пристраивали куда-нибудь. Я знаю два таких способа: на веретено у штока набрасывали стропку, цепляли за стропку гак и выбирали слабину талей. Или внизу в сапортус вбивали обух, заводили гак за него и тоже выбирали слабину.

Ширина всех досок черной чистовой обшивки 2 мм. Файн-лайн лучше резать лазером, ножом очень проблематично - крошится и скалывается, зараза! Белые полосы из шпона граба, шириной 1,5 мм. Граб резал ножом вручную.

Нужно было кницы под нижней галереей делать из проволоки - рвутся при установке на болты. Поставил только на левый борт. Также поставил два левых пилерса 0,6 мм.
