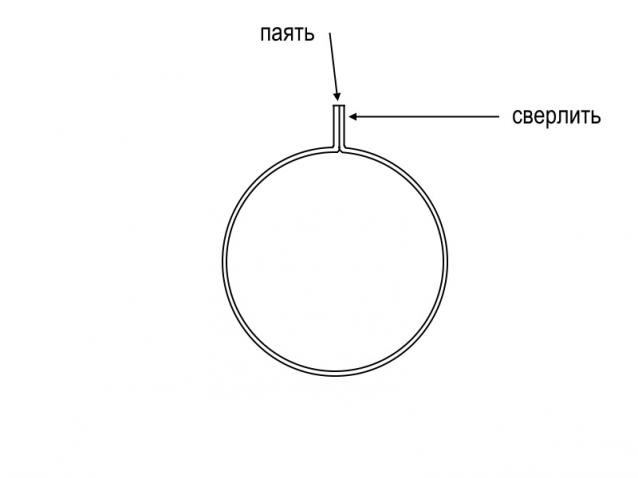

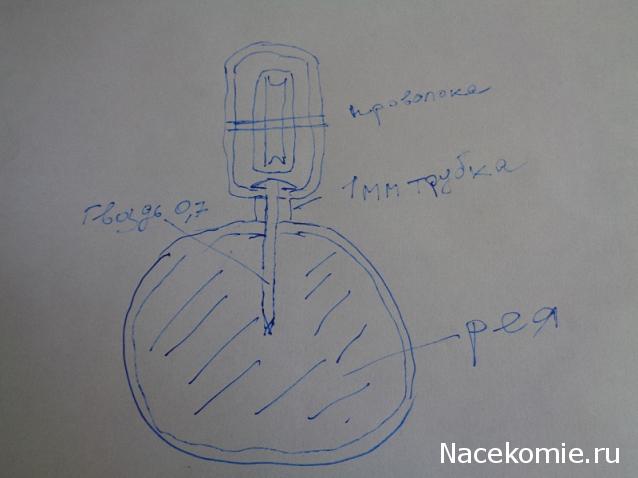

Константин Владимирович, извините, я в редакторах не силен, поэтому на бумажке. Вроде все понятно, можно и не паять, но лучше низ гвоздя и трубки пропаять. Такая конструкция подойдет?

Нет, нужно идти другим путем. Ведь таких вертлюгов всего шесть штук. Сначала нужно сделать бугели на рей (латунные). Сам вертлюг, конечно, дело ювелирное и делать его вряд ли нужно. А вот оковку на блок и соединение с бугелем с помощью болта, думаю, нужно сделать.

Проблему я в теоретическом плане решил, в течение вечера постараюсь воплотить. Для начала нужно знать, что за блоки нужно оковывать. Для фор- и грот-марса реев длина блока 19 дюймов, для крюйсель-рея 14 дюймов.

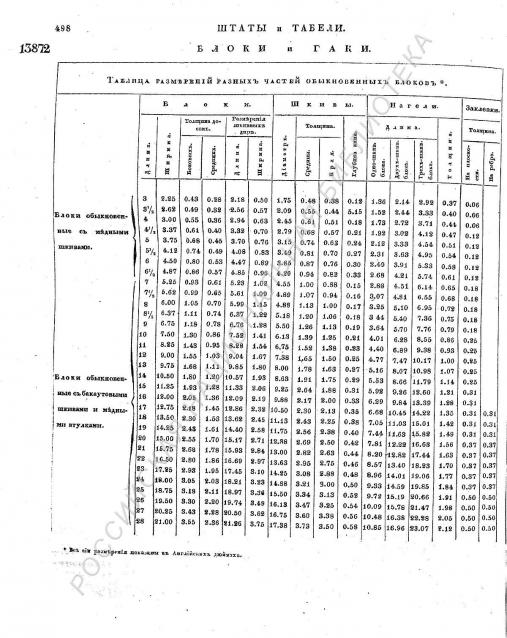

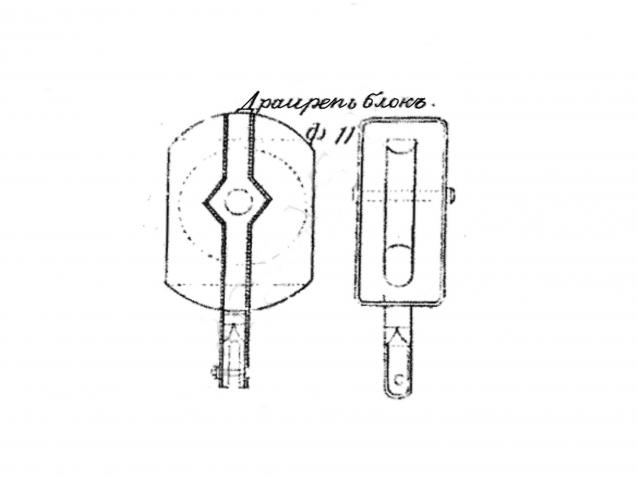

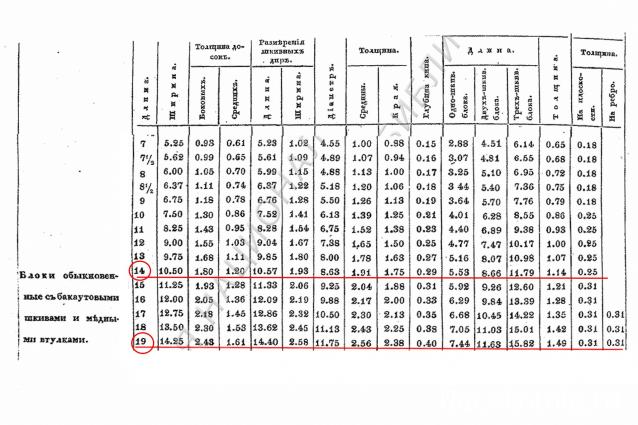

Из таблицы видно, что наш блок должен быть в длину 4,8 мм, в ширину 3,6 мм и в толщину 1,9 мм. Шкивная дыра в длину 3,7 мм, в ширину 0,7 мм. Шкив диаметром 3,0 мм, толщиной 0,6 мм и кипом глубиной 0,1 мм. Вот его изображение по штату 1840.

Такие блоки можно попробовать сделать и с настоящими шкивами, а не иммитацию. Только шкивов наверное видно не будет.

Тут другой соблазн. Понятно, что пока единичные изделия, то можно и поколбаситься. Только шкив можно из бакаута сделать, а можно и латунный. Для меня латунный проще, но бакаутовый правильнее. Он на самом деле был из бакаута. Шкива, конечно, видно не будет, но в этот блок заведена интересная снасть - марса-драйреп. С виду обычная несмоленая веревка. Но во всю длину драйреп клетневали белым шкимушгаром. То есть он был белого цвета.

Нашел черную палочку, вырезал сечение 1,9х3,6. Отметил длину 4,8. Просверлил сверлом 0,3 два отверстия по краям будущей шкивной дыры и спекся - на даче нет нужного сверла. В 06.00 завтра еду в город на некоторое время (пополнение прод.запасов, подстрижка, получение денежного довольствия, продление лицензии антивируса и т.д.). Технологический перерыв однако.

Воспользуюсь случаем проконсультироваться у квалифицированного человека:
Уважаемый konstantinfom!
Какой, собственно размер считается "размером блока" (например в таблицах известной книги Марквардта "Рангоут и такелаж...")? Диаметр шкива? бОльший размер корпуса?
Пропорции для блоков разного типа более-менее понятны, а вот от чего плясать...

Измеряют блоки по длине. Все остальные размеры производные (при этом, скажем, ширина и толщина тонкоходных, обыкновенных и толстоходных блоков одной длины различны). В штате 1840 года имеются все необходимые размеры стр.498-502.

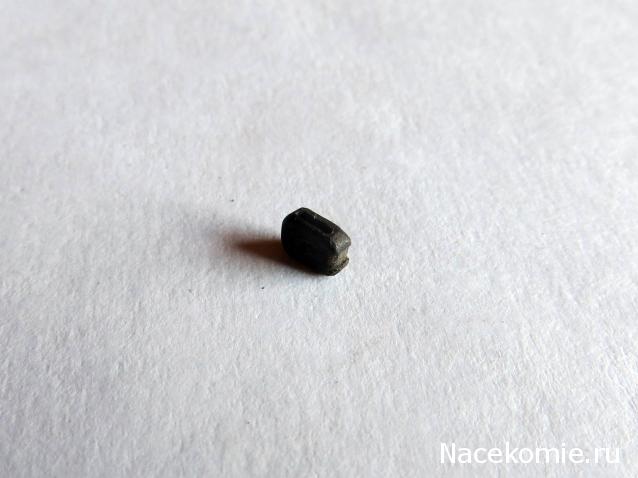

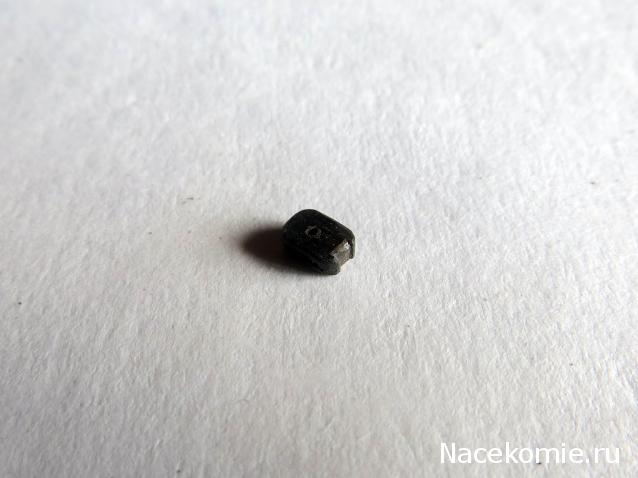

Сделал тестовый драйреп-блок. Пока без оковки.

Спасибо!

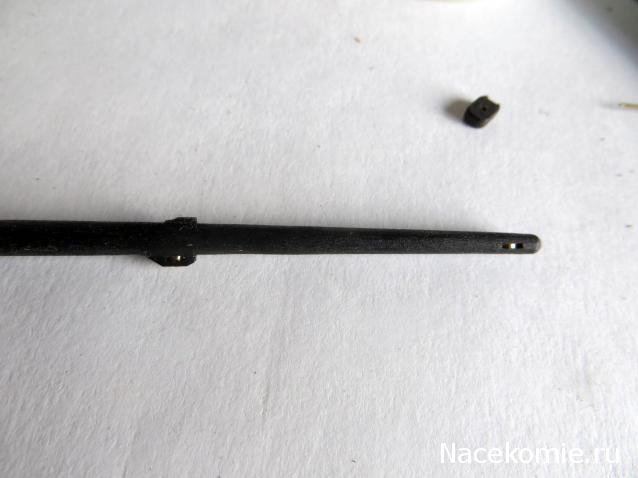

Сделал из трубок шкивы в рей: 2,0 мм в ноки для риф-талей, 1,6 мм в планки к рею.

Константин Владимирович, на запасных реях драйреп-блоков не было, только бугели?

Совершенно верно

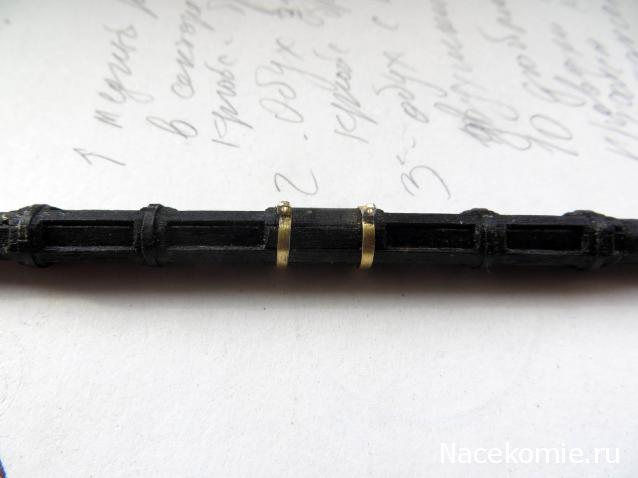

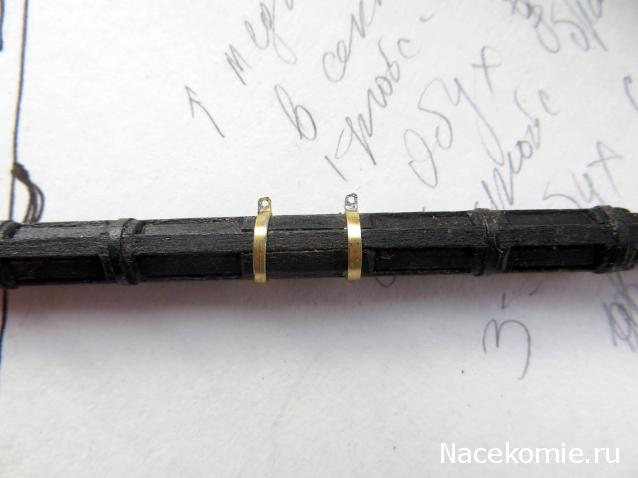

Спаял и просверлил (диам. 0,6) два бугеля для драйреп-блоков.

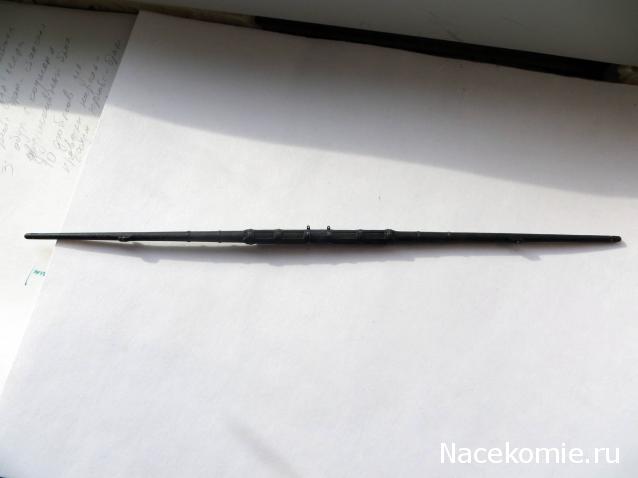

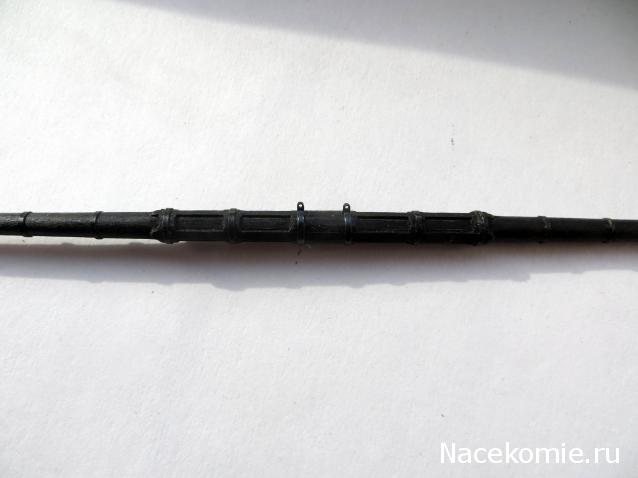

Почернил бугели.

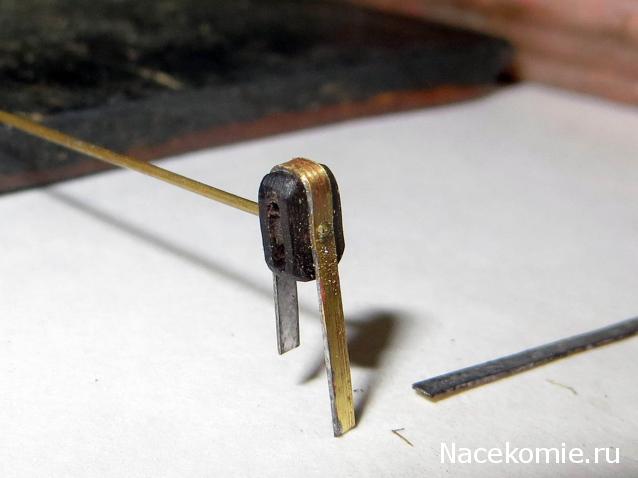

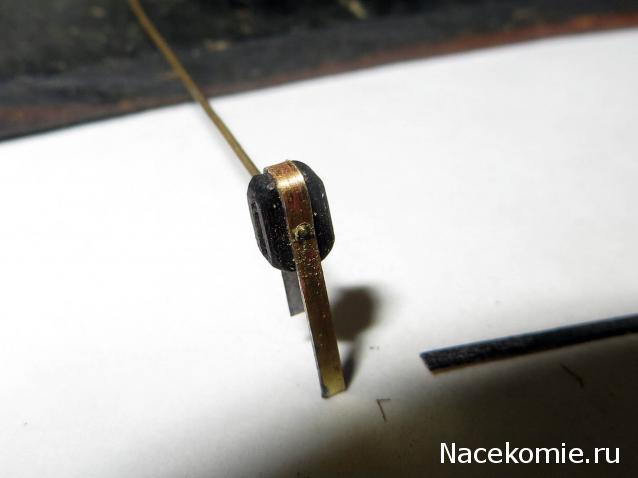

Вырезал полоску латуни, облудил с одной стороны. Обжал на блоке, просверлил дырки для оси шкива.

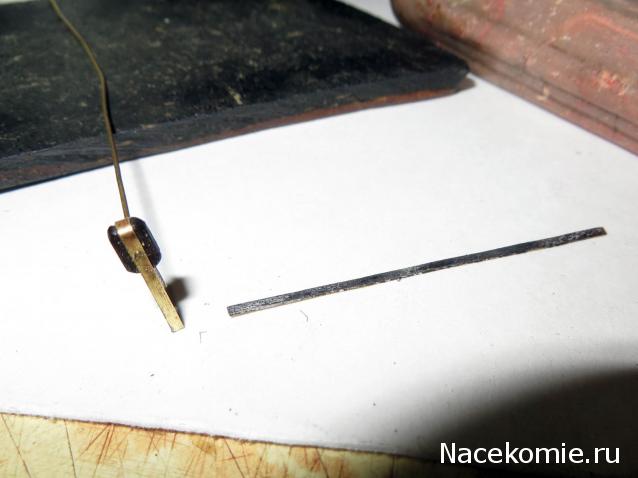

Вместо оси примерил проволорку 0,6.

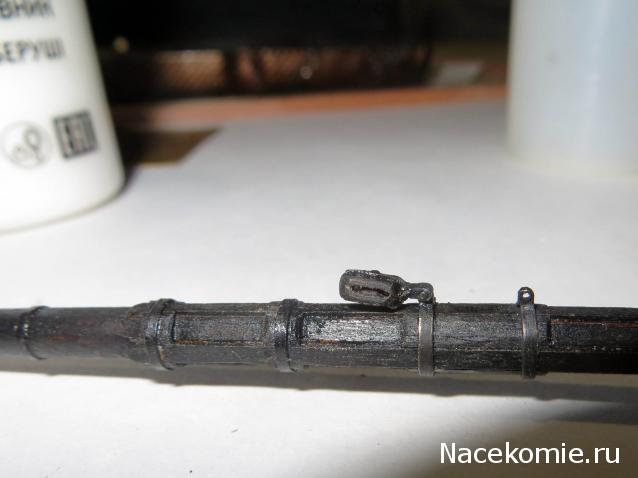

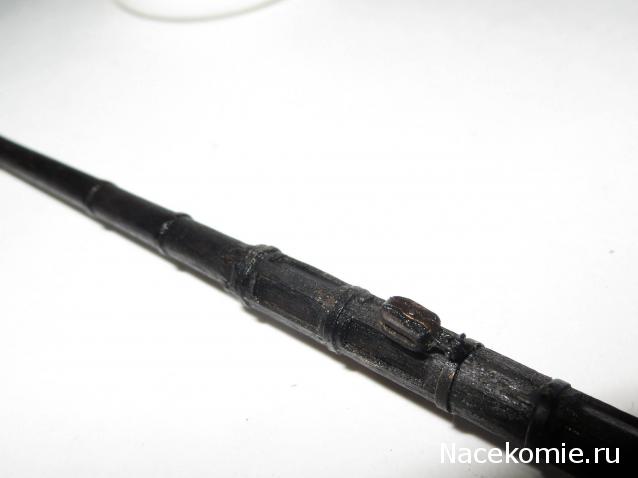

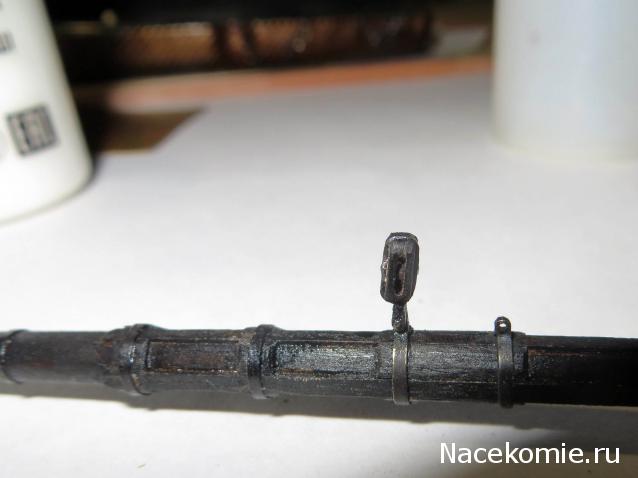

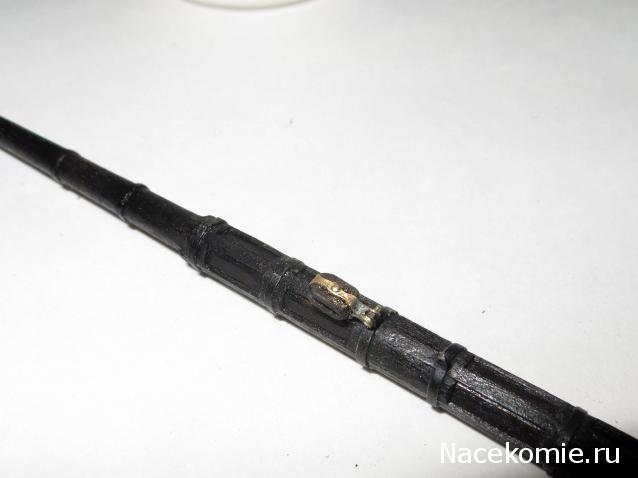

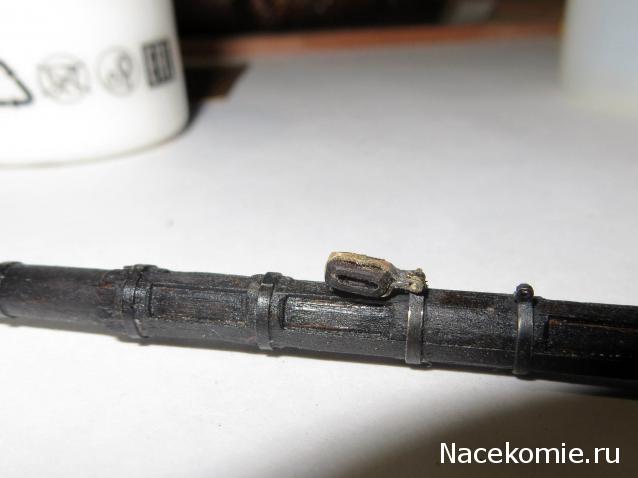

Собрал тестовый блок.

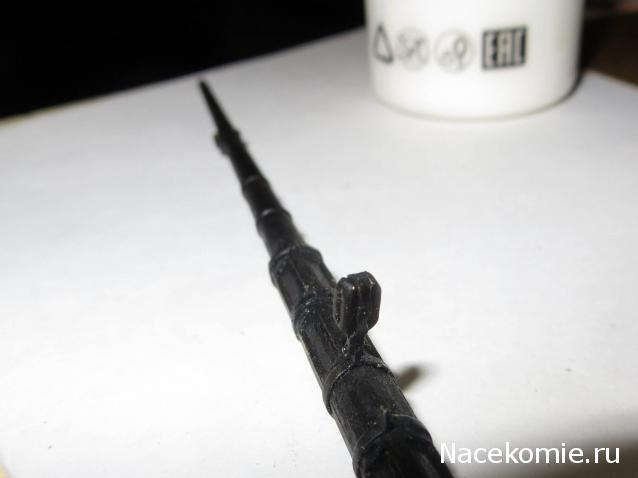

Осталось почернить оковку блока.
