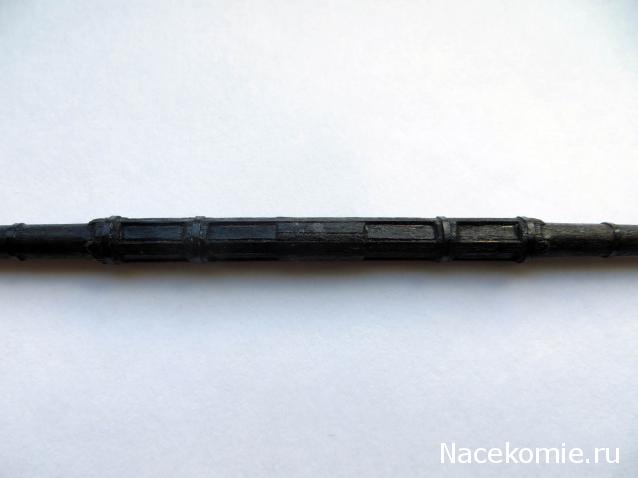

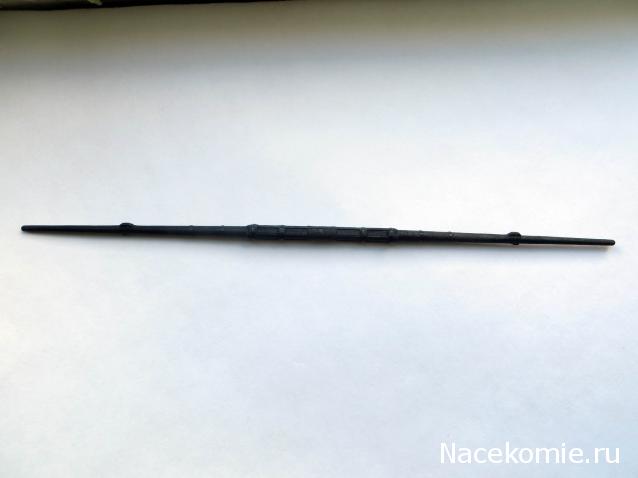

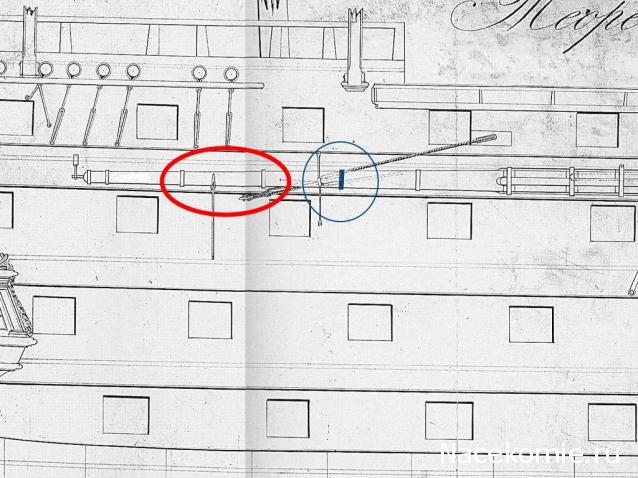

Бугели на ноке, обведенные красным, для себя исключаю. Они будут мешать такелажу. А бугель справа от третного можно поставить.

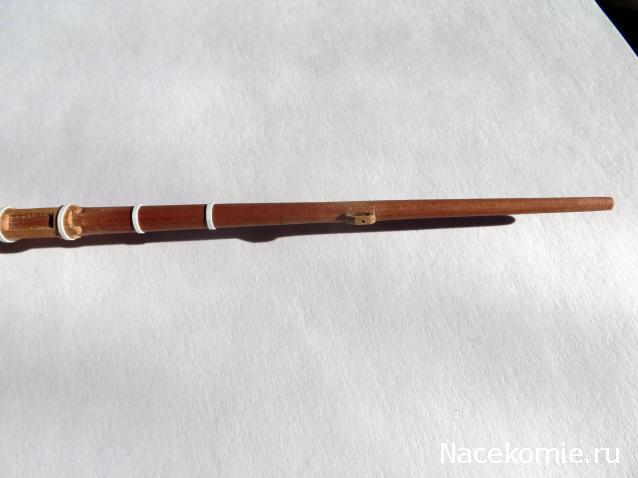

Вычистил клей из всех углов, срезал фаски на кромках всех чаков, довел до идеала место сопряжения планки со шкимом на ноке рея, засверлил отверстия для болта 0,6 мм в рее под шкив.
Теперь нужно прорезать шкив-гат на ноках для риф-талей и можно красить и паять бугели. Шкивы смогу вставить, когда привезу трубки из города.

Константин Владимирович, с ДНЕМ РОЖДЕНИЯ!!! Здоровья, удачи во всем!

Спасибо, Николай Александрович! Уже закончил с празднованием. Попробую вырезать утку меньшего размера из груши с показом.

Константин Владимирович! Присоединяюсь к поздравлению и пожеланиям, хотя и с опозданием. Здоровья, Благополучия и удачи!!! С уважением, Игорь

Спасибо!

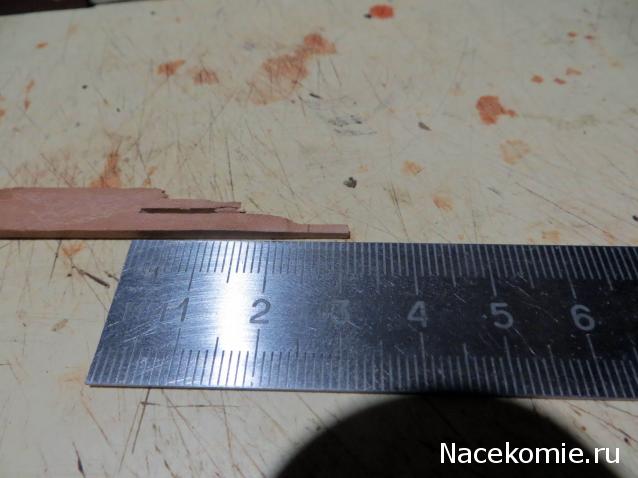

Делаем утку (самую маленькую - 5,5 мм). Рейка груши сечением 1х1,5 мм. Отмечаю по длине 5,5 мм.

Вырезаю продольную погибь спинки, карандашом отмечаю центр и по 1 мм в стороны от него (подошва утки).

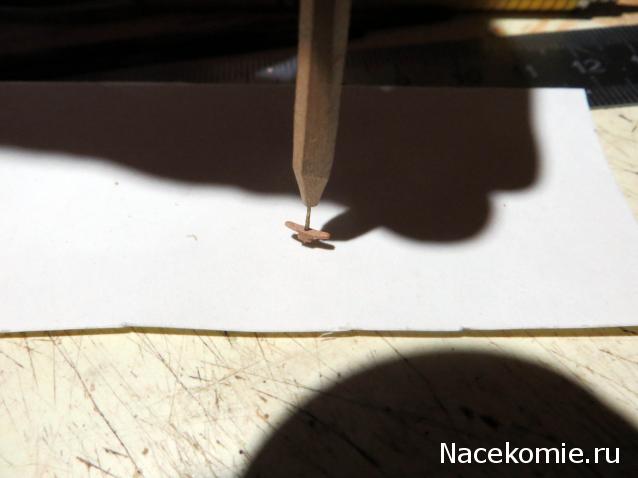

Просверливаю отверстие для болта 0,6 мм.

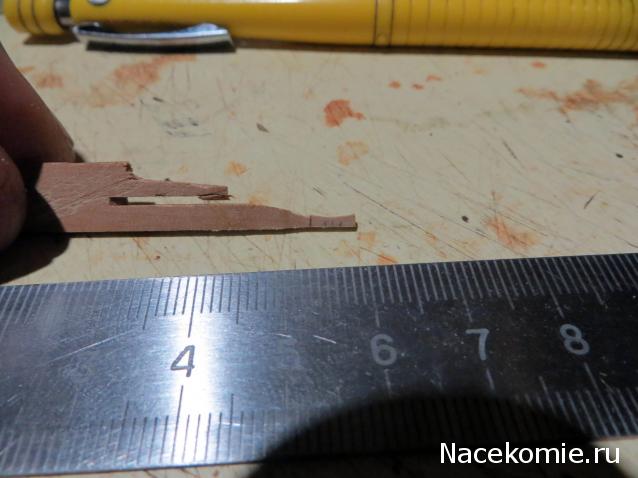

Вырезаю крылья утки.

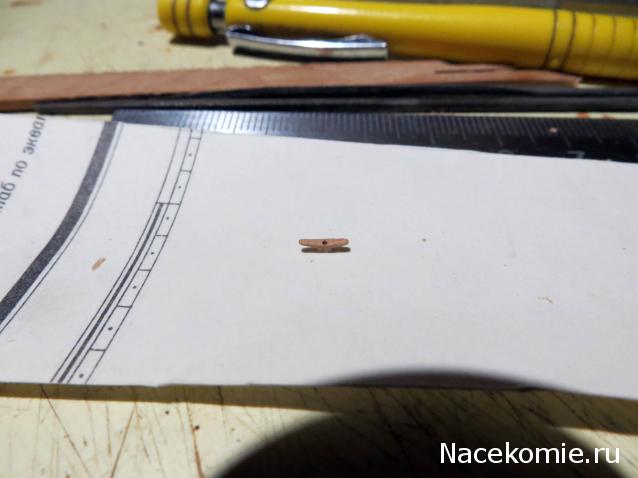

Чуть-чуть обточить надфилем и утка готова.

Я так понимаю выбор древесины не случаен? Тут важно чтобы дерево не кололось, было в меру прочным, монолитным. Бук, дуб или береза например я так полагаю не подойдут?

Дуб для дельных вещей в сотом масштабе лучше не использовать - он годится для масштаба 1х12. Граб в советское время судомоделисты применяли для токарных работ для моделей класса С-2 под покраску. Липа применяется сейчас для формирования корпуса, а не для обшивки. Раньше использовалась для заполнения носа и кормы - т.н. бобышки.
Пмсм, для дельных вещей лучше всего подходит груша, яблоня (правда, яблоня неоднородна по цвету). Хорошее дерево ЧЕ (шоколадное), самшит. Как-то так.

Отмерил 4 мм от нока и просверлил горизонтальное отверстие 0,6 для оси шкива риф-талей.

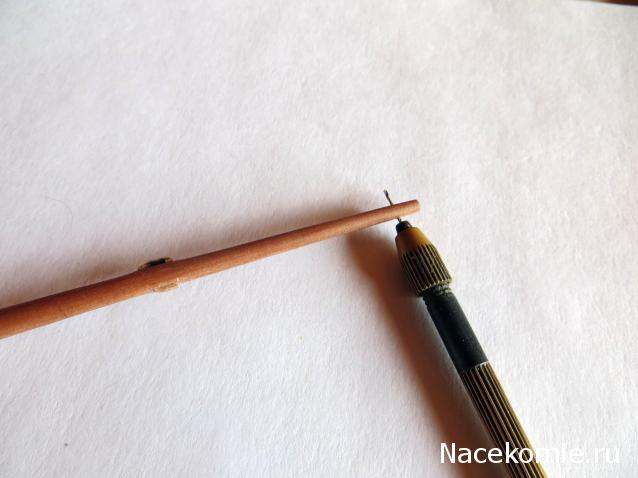

Отмерил от нока 3 и 5 мм и засверлил два вертикальных отверстия 0,6.

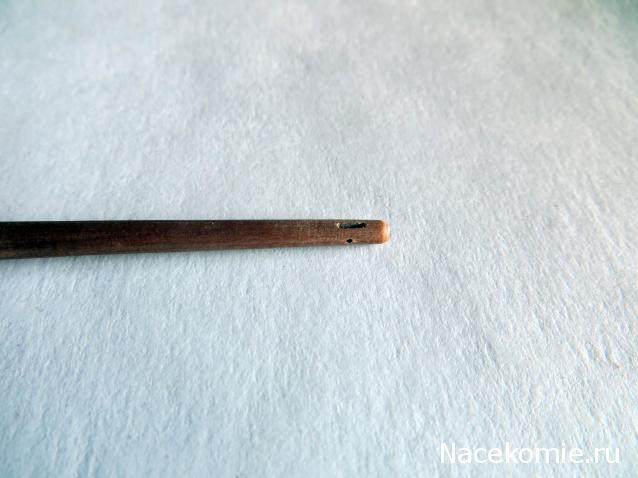

Скруглил нок. Можно окрашивать рей.

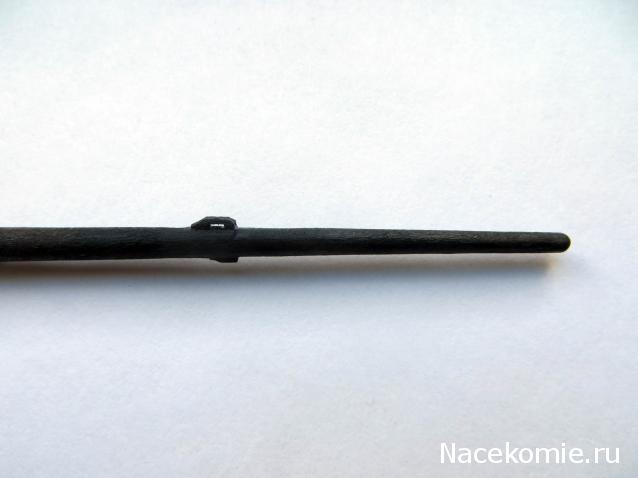

Первый слой туши не очень укрывист.

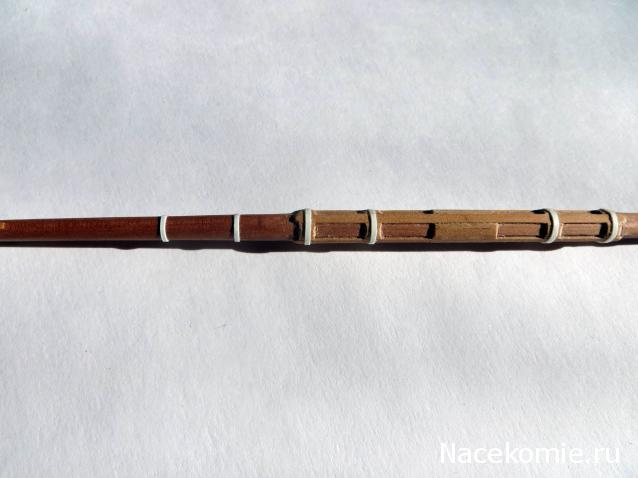

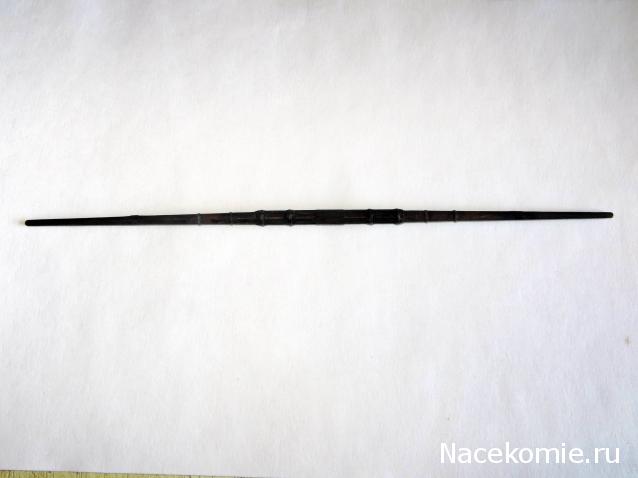

Второй слой туши и после высыхания шеллак на спирту. Деревянная часть рея готова.

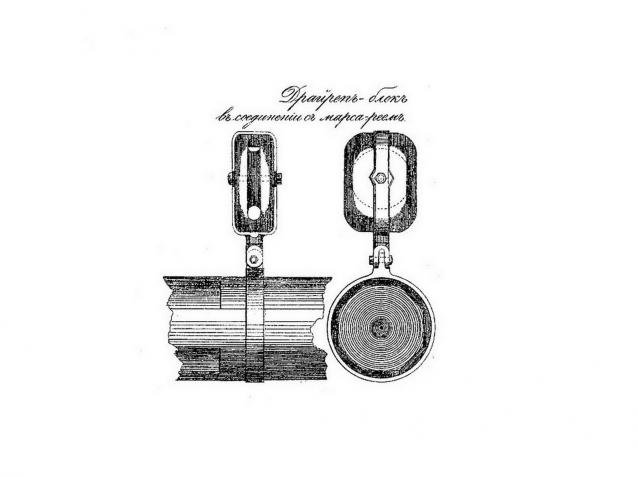

не могу придумать, как сделать оковку на драйреп-блоки. Блоки довольно большие, 19 дюймов (4,8 мм).

Константин Владимирович, нельзя развернуть сочленение блока на 90 град., было бы гораздо удобней?

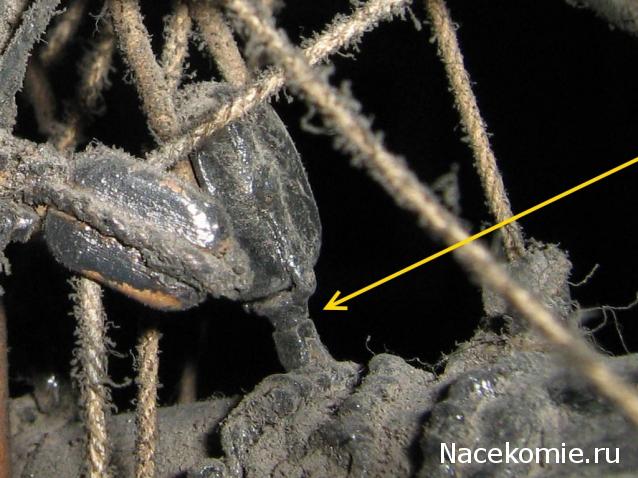

Там все гораздо сложней, там на самом деле вертлюг.
