Корабль 12 Апостолов - фотоотчет konstantinfom

Заузил "руки" реев.

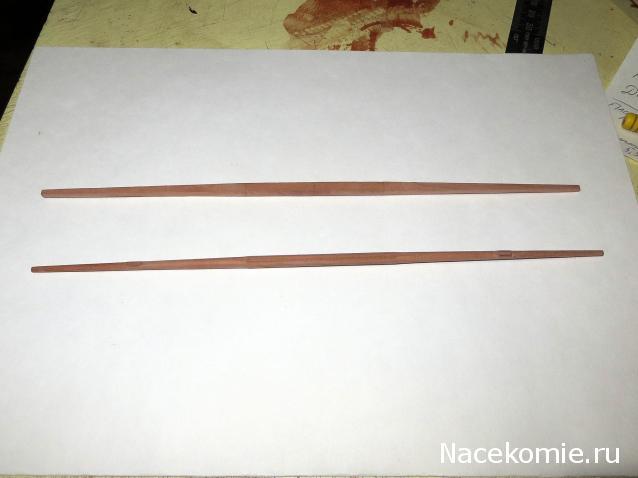

Обточил один рей. Вечернее освещение напрягает, поэтому второй завтра. Пока могу поставить шкалы, чем и займусь.

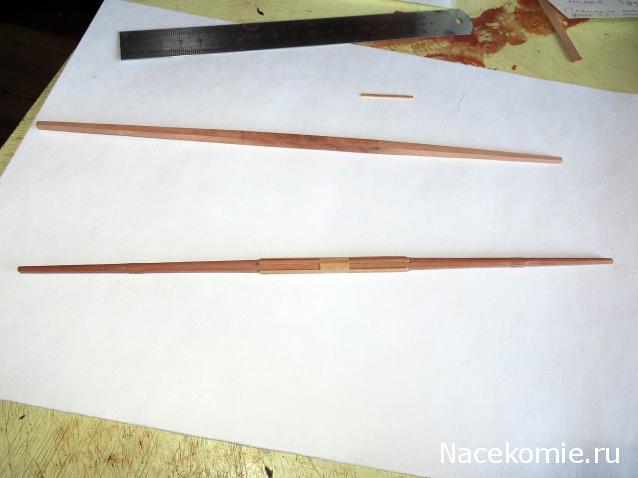

На верхнюю и нижнюю грани "прибил" короткие шкала (четверть длины рея).

Константин Владимирович, спасибо, что нашли время заняться реями Решил у вас уточнить на всякий случай, ноки такие и должны быть 40,9 и 36 мм соответственно или я опять туплю. И еще марса-рей у бизань мачты называется крюйсель-рей?

Николай Александрович, все верно: и ноки, и крюйсель-рей.
Следуя монографии, переднее и заднее шкала сделал длиной в 1/2 рея. Что-то не гармонично

И тут я вспомнил про то, что изначально лежит у нас всех перед глазами: запасный марса-рей на теоретическом чертеже!

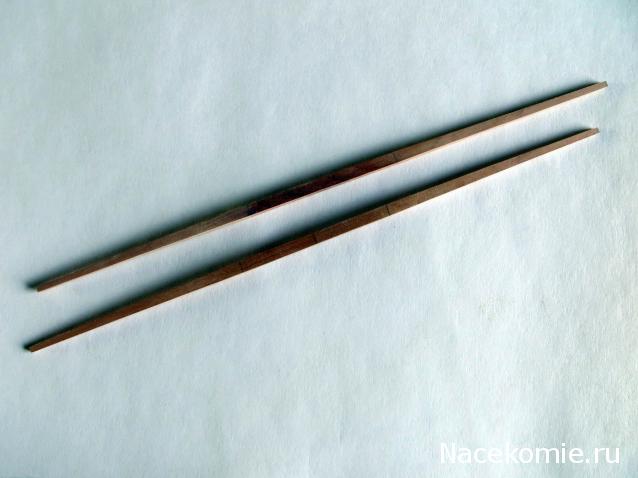

Все стало на свои места. Все шкала сделал одинаковыми. Теперь порядок!

Константин Владимирович, подскажите пожалуйста, сосновые чаки какой длины?

Где? Их же много разных.

Я думал какое то соотношение от длины или диаметра. На всех марса-реях.

Тут у меня нет информации. Косвенно можно в книге К.Марквардта найти положение стопорных планок для бейфута (у нашего рея их нет, но сам бейфут имеется) и от этого отталкиваться. Кроме того, есть чертеж рея на теоретическом чертеже, где все это начерчено. Нужно изучить два другие чертежа и составить какие-то общие правила. Вся растерянность от того, что нет точных данных на расстояние между бугелями для драйреп-блоков.

Не найдя нигде вразумительных ответов, препарировал рей на теоретическом чертеже. Вот что получилось.
Ширина бугелей примерно 0,9 мм.
Средний чак равен 2,7D (D - диаметр рея).
Малый чак примерно 3мм.
Расстояние между бугелями драйреп-блоков 1,8D (или отступить от края чака по 1 мм) - здесь лежит огон бейфута.

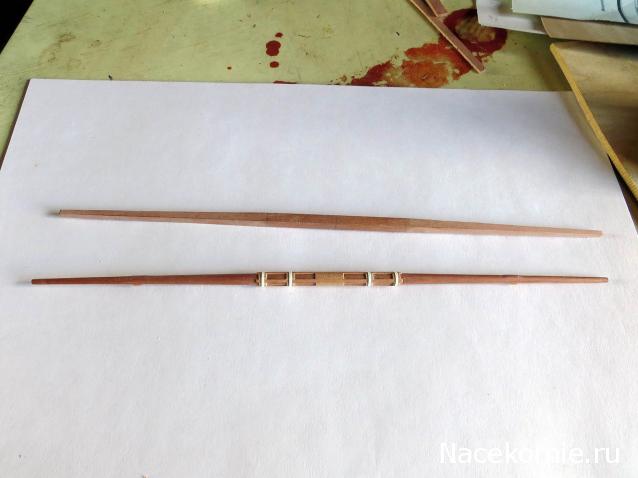

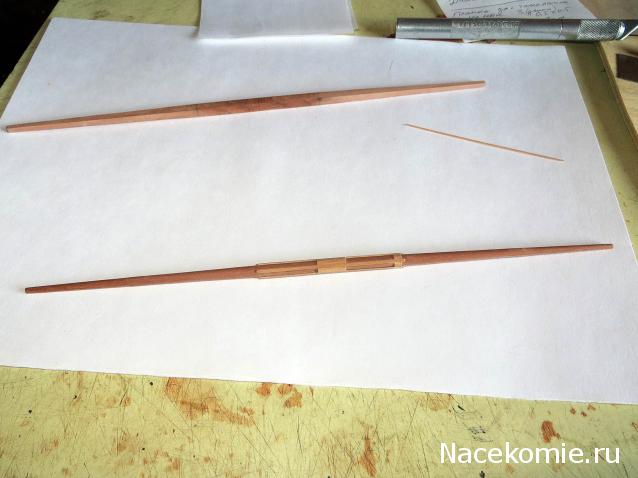

Вот что из этого получается.

Первые бугели.

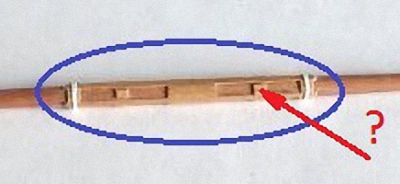

Константин Владимирович, пожалуйста, это место покрупнее, я на 29" мониторе разглядеть не могу - картинки не увеличиваются. Между средним и крайним чаками тоже 3 мм чак?

Да, на чертеже он есть.

Пришел к выводу, что третной бугель по теоретическому чертежу 57 мм от нока,
а не 46 мм (3/16 длины рея) как рекомендует штат 1840.
Поэтому поставлю еще по бугелю на рей и отдыхать! В кружочке положение третного бугеля.

Укрепляю планки на ноках рея.

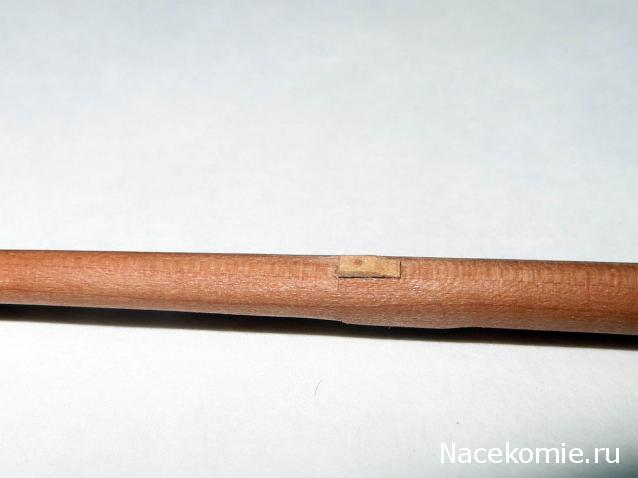

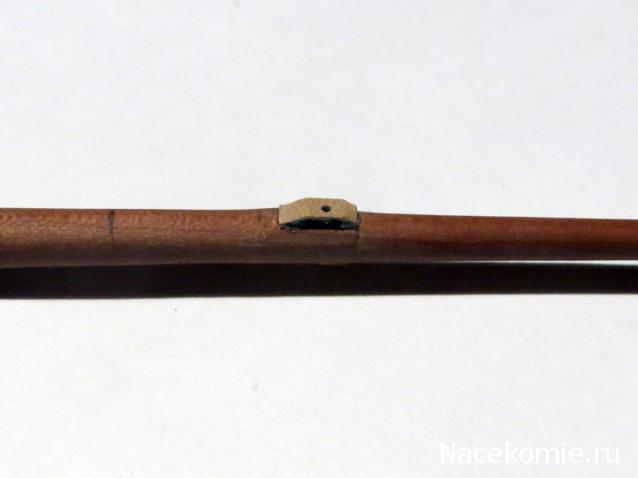

Вырезаю планки со шкивом и приклеиваю на нок. Трубку с собой не взял, поэтому шкивы вставлю на 0,6 мм болты позже.

Обрезал планки по чертежу.
