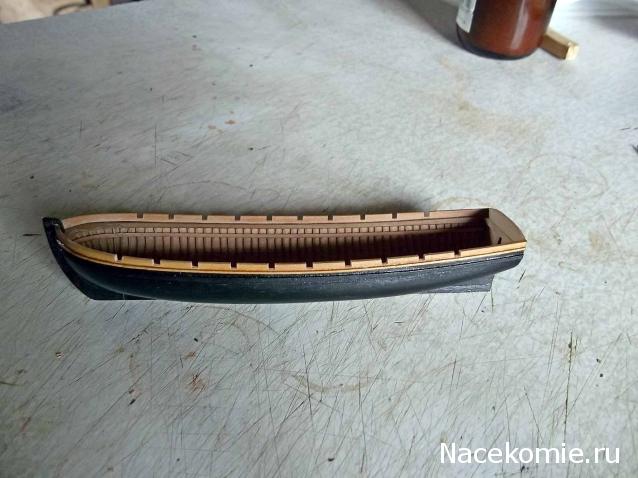

Неокрашена доска с вырезами для весел и тоненький (0,5х0,7 мм) буртик, закрывающий стык с планширем. Накладка на киле и форштевне практически не видна, но она есть

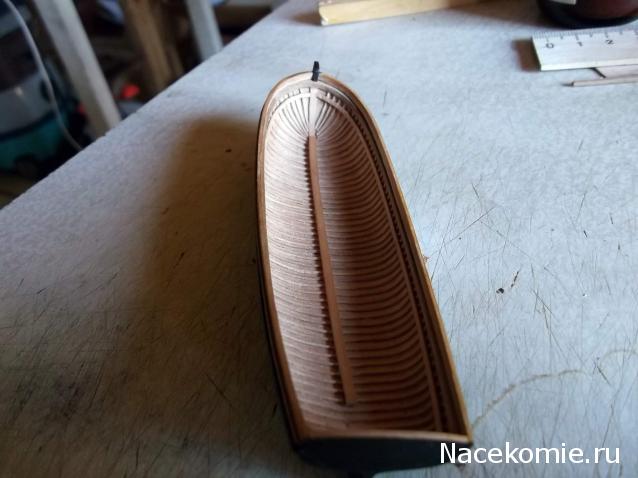

Ставлю подлегарс (ширина 1 мм)

Добавлено спустя 5 часов 24 минуты 40 секунд:

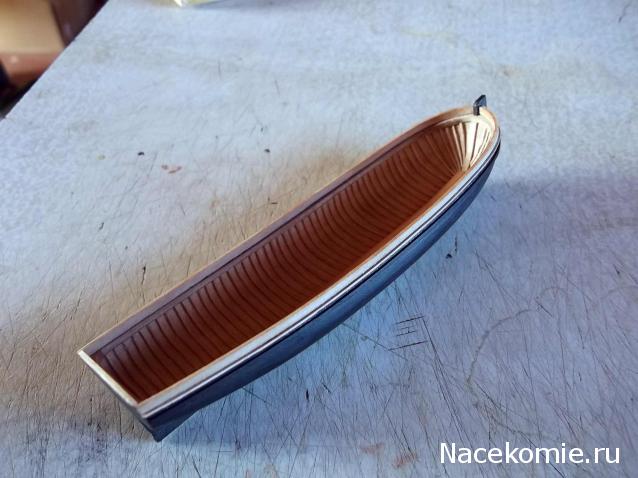

Подлегарс "прибит" на оба борта

Константин Владимирович а раскажите технологию окраски тушъю.
Я так понимаю красите кистью и черной тушъю .
Что за туш ?.

Здорово!!! Константин Владимирович, а обшивка подразумевается, или корпус будет гладким?[/quote]

1. Тушь обыкновенная, ГАММА. Правда, перед употреблением нужно полчаса взбалтывать. Но если открыть пузырек, подсушить процентов до пятидесяти, потом, помешивая, по капле добавлять спирт и политуру, получится что-то вроде спиртовой туши. Наносится кисточкой, после высыхания лощится. Конечное покрытие всех деревянных поверхностей - спиртовой лак (30% спиртовой раствор шеллака).
2. В спецификации М.Кишкина барказы и рабочие катера с обшивкой вгладь, остальные (легкие катера, вельботы, ялы) - с наборной обшивкой (то есть клинкерной, или "внакрой").

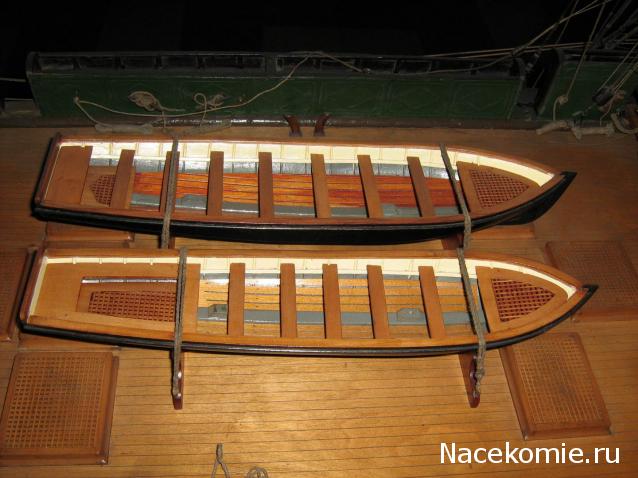

В масштабе 1х100 толщина досок сосновой обшивки у планширя 0,25 мм, у киля 0,4 мм. У меня 0,4-1,0 мм. больше наращивать толщину нет необходимости. На фото шлюпки фрегата Паллада М1х24

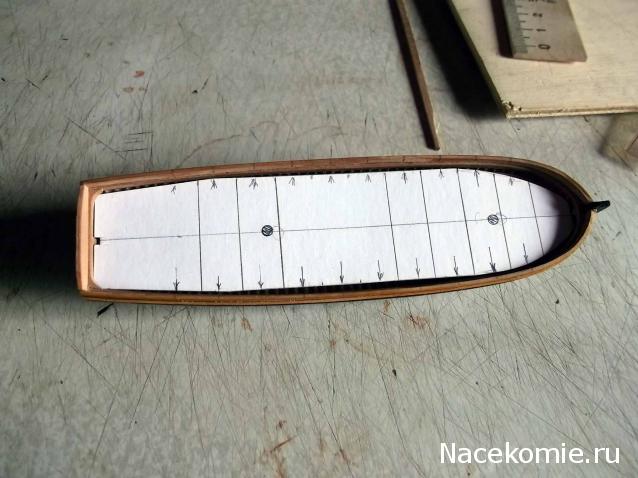

Разметка уровня палубного настила, положения банок, мачт и прорезей для весел

Добавлено спустя 1 час 58 минут 51 секунду:
Вырезы для весел на обеих бортах

Отлично выглядит!Шикарный барказ получается...

По окончании работ над барказом, надо попросить Игоря 3Dmodels смонтировать все в учебное пособие.

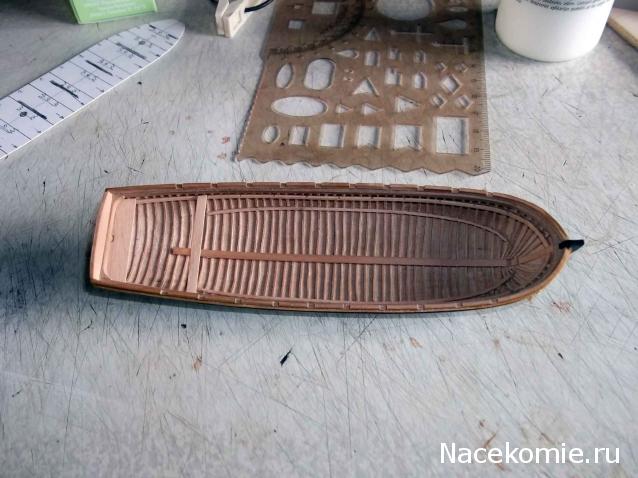

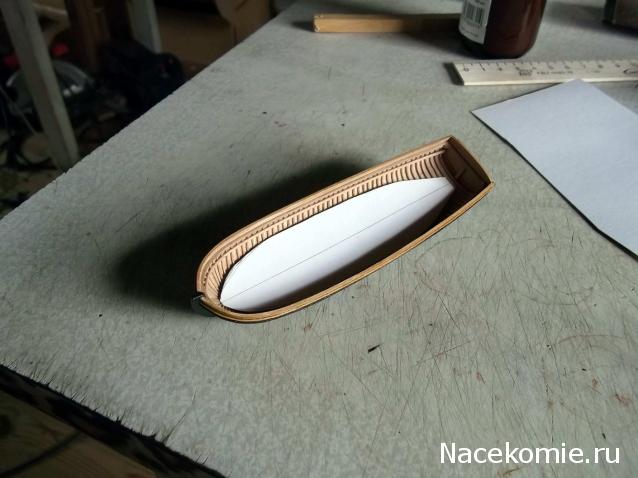

Приклеил опоры для бимсов съемной палубы. Произвел разметку на шаблоне этих бимсов (они не должны попадать на пиллерсы и мачты). Вырезал кормовую банку. Под ней располагается рундук - заспинной доски на чертеже нет.

Добавлено спустя 3 часа 20 минут 52 секунды:
Бимсы для палубного настила и примерка банок

Да тут и монтировать ничего не надо, все отлично показано на фото.

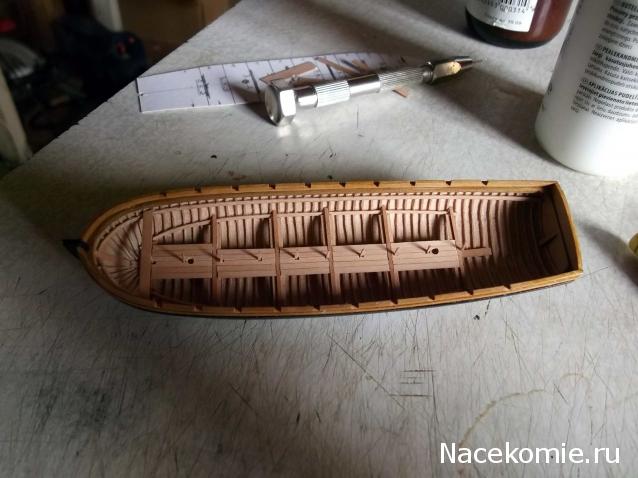

Расставил пиллерсы

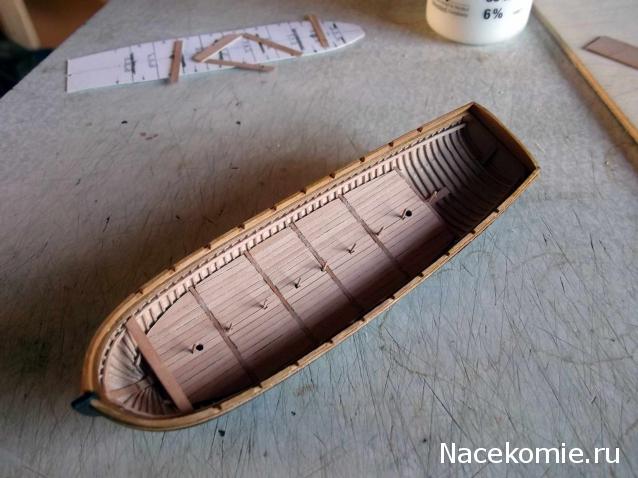

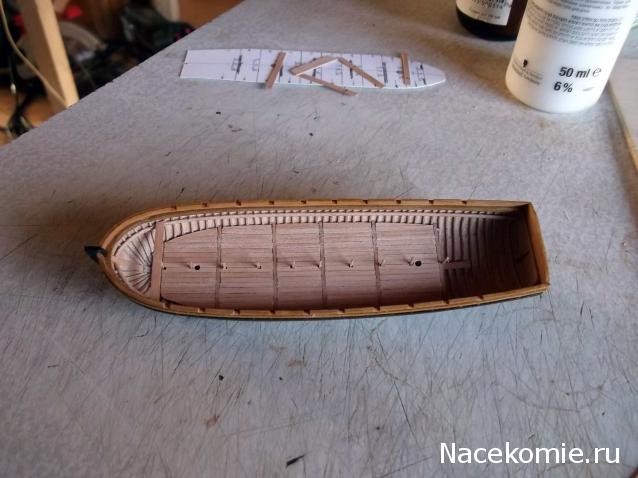

Настилаю палубу (шпон груши шириной 1,5 мм)
Расположение мачт взял с чертежа из альбома М.Кишкина

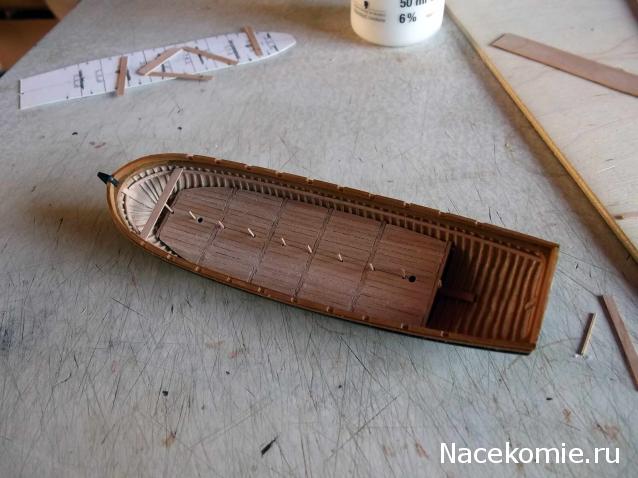

Палубу добил

Константин Владимирович по истине шикарная работа у Вас ролучается.

Спасибо на добром слове!

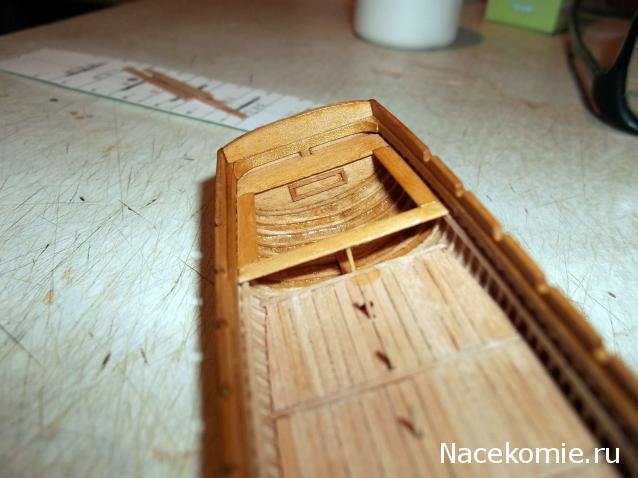

Только что подсказали ширину досок палубы - 120 мм. Промахнулся совсем немного, на полубарказе и рабочем катере скорректирую. Кормовая банка с рундуком просыхает после покрытия спиртовым лаком

Поставил упорки для ног. Ставлю холостые банки

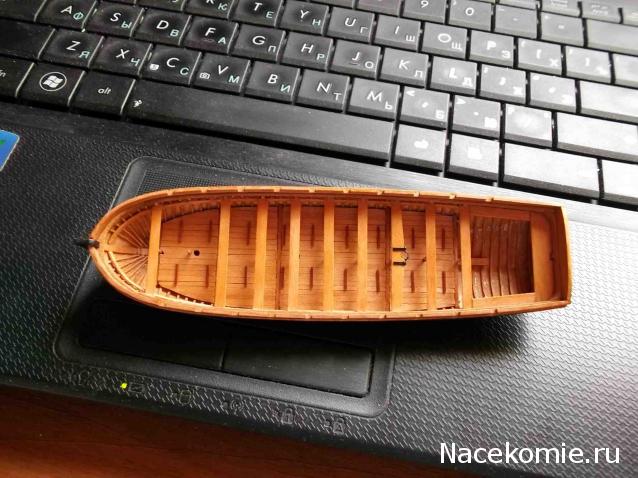

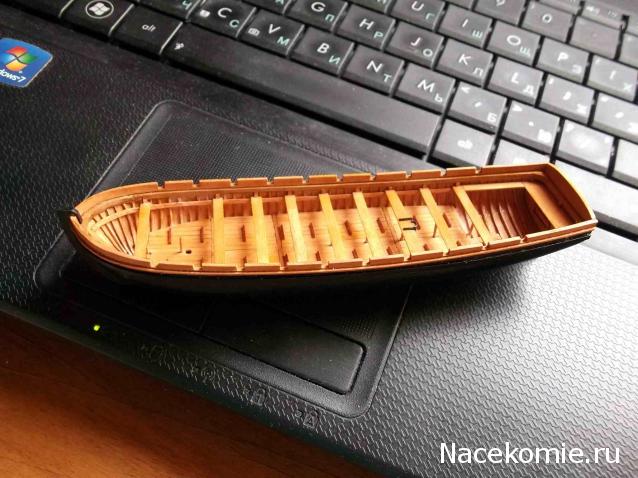

Поставил все холостые банки и одну мачтовую

Добавлено спустя 2 часа 7 минут 19 секунд:

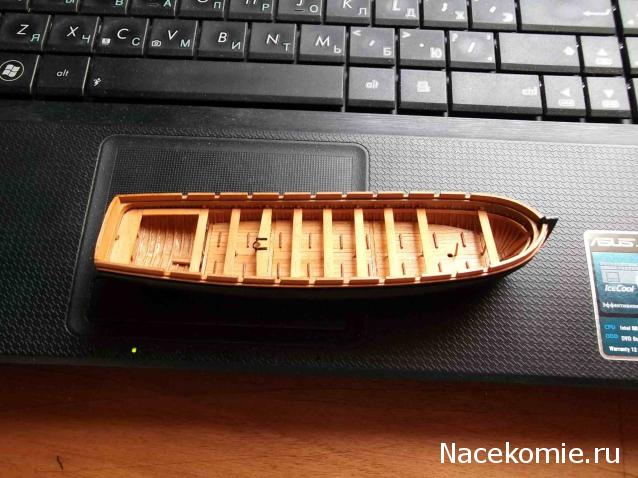

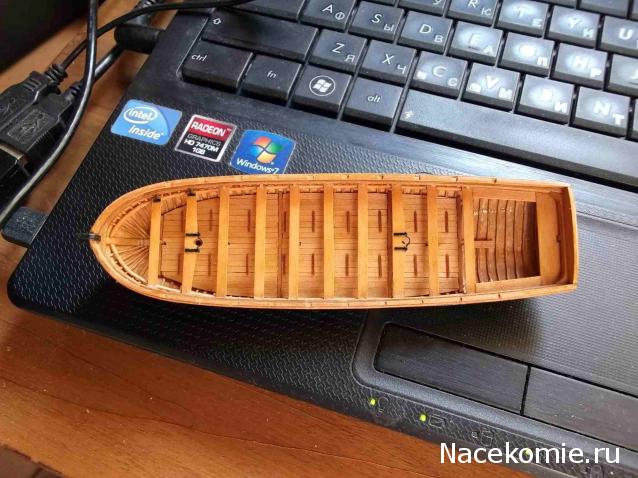

Вторая мачтовая банка. Ставлю баночные кницы

Из какого дерева делаете шлюпку?

Кусочек дерева и шпон - груша.

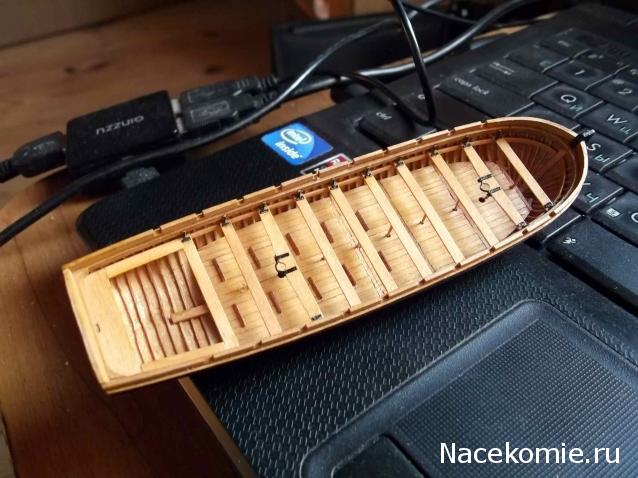

Поставил кницы на банки по левому борту

Не успел продумать: секции палубы от борта до борта невозможно снять - они должны делиться пополам. То есть в набор палубы должны входить продольные брусья, врезанные в диаметральной плоскости с дырами для пиллерсов и мачт.

Добавлено спустя 2 часа 1 минуту 23 секунды:
Что-то вроде этого

Добавлено спустя 2 минуты 15 секунд:
Вырезал руль
