Зарегистрирован: 28 сен 2012, 20:04 Сообщения: 240
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Я таки понял,что якоря в журнале нам не подходят? А если не тяжело размеры Вашего якоря и толщина медной пластины.Заранее премного благодарен.
28 сен 2014, 15:25
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom

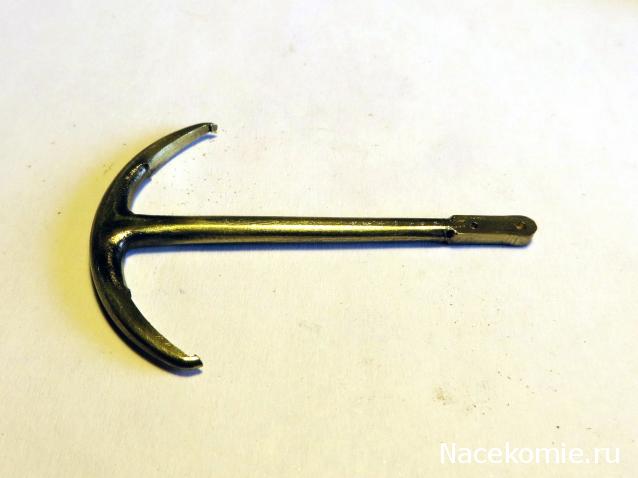

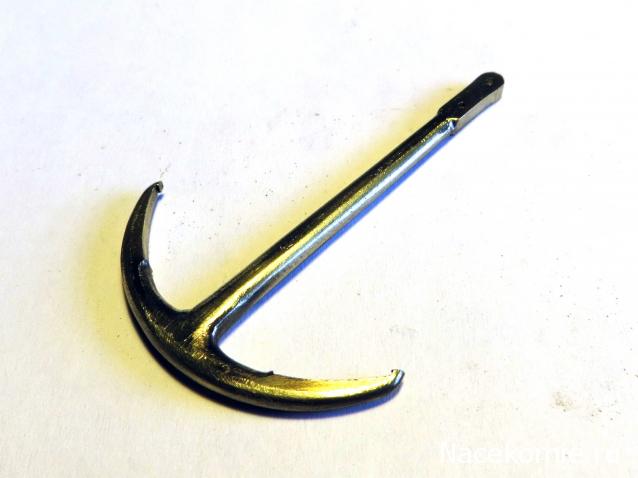

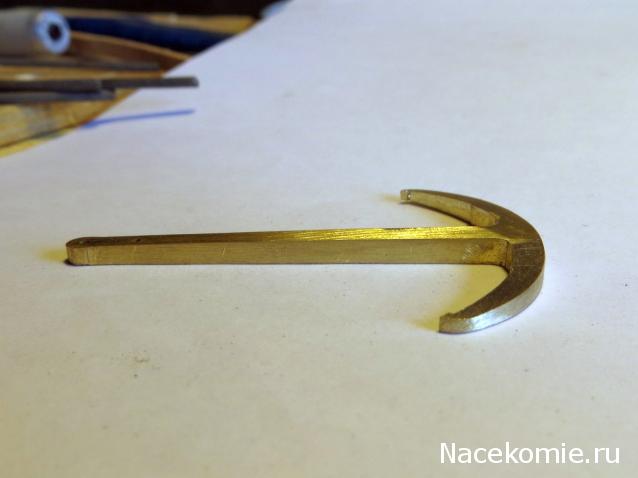

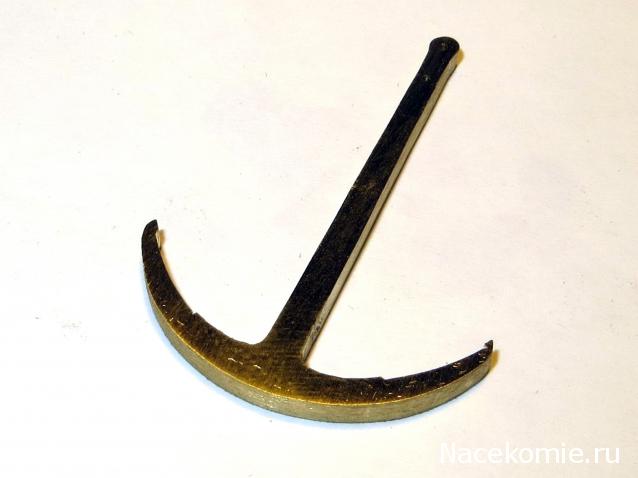

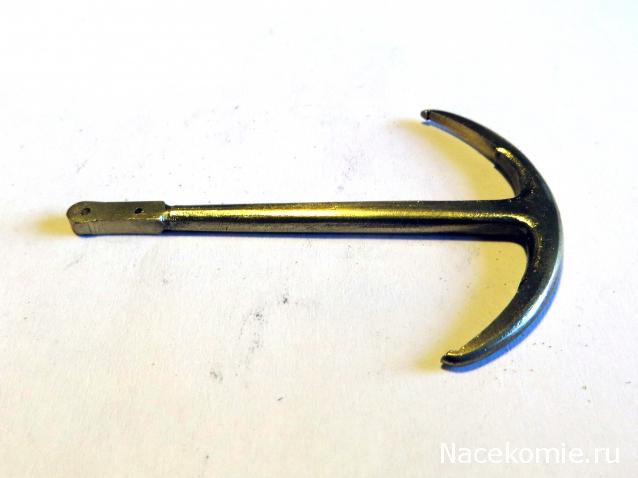

Длина настоящего якоря (который с цепью), снятая с чертежа квартердек-палубы - 50 мм. Длина запАсного якоря (с якорным канатом) 46 мм. Толщина латунной пластины 3 мм. Обточил начерно заготовку.
Зарегистрирован: 28 сен 2012, 20:04 Сообщения: 240
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Премного благодарен за ответ. А можно размеры заготовки якоря(фото) с линейками.Высота ширина. Пожалуйста.
28 сен 2014, 19:40
alxtagan
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
sersir писал(а):
Я таки понял,что якоря в журнале нам не подходят?....
Константин Владимирович не делает патворк, он строит корабль сам, с ноля. Полный самопил. Ну и форма якоря у него другая, точней сказать - Рым совсем другой, ДЭА предлагает попроще. А в остальном... Якорь от ДЭА приближенно подойдет, если вы конечно не строите исторически идентичную модель))))
28 сен 2014, 20:44
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
sersir писал(а):
А можно размеры заготовки якоря(фото) с линейками.

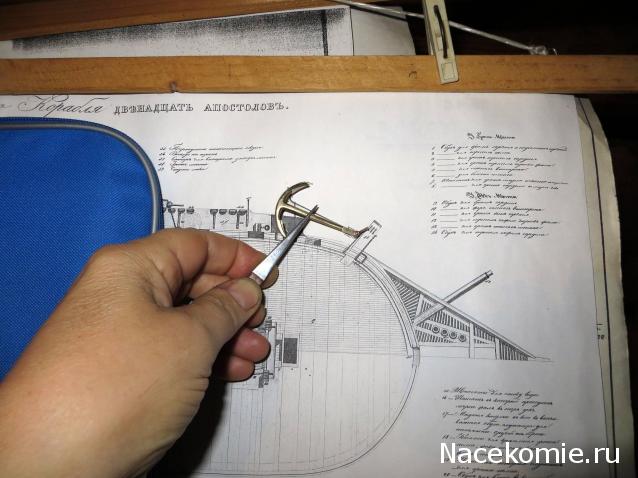

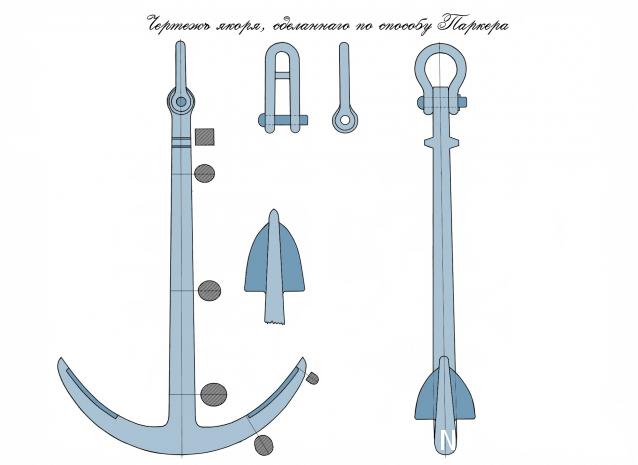

Чертеж якорей для корабля 12 Апостолов прорисован поверх архивного чертежа, т.е. все пропорции соблюдены. Зная, что длина веретена якоря равна для настоящего якоря 50 мм, а запАсного 46 мм, легко по чертежу рассчитать все необходимые размеры. Я сначала распечатал чертеж в нужный размер в копи-центре, потом наклеил на латунь и выпиливал пионерским лобзиком с ювелирной пилкой.
Зарегистрирован: 28 сен 2012, 20:04 Сообщения: 240
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Огромное спасибо. А то что самопил я знаю.В инете нашёл два якоря один английский ,другой петровских времён. Получается что в журнале ближе к английскому.А хочется ближе к истине.Ещё раз спасибо за информацию.
28 сен 2014, 21:21
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom

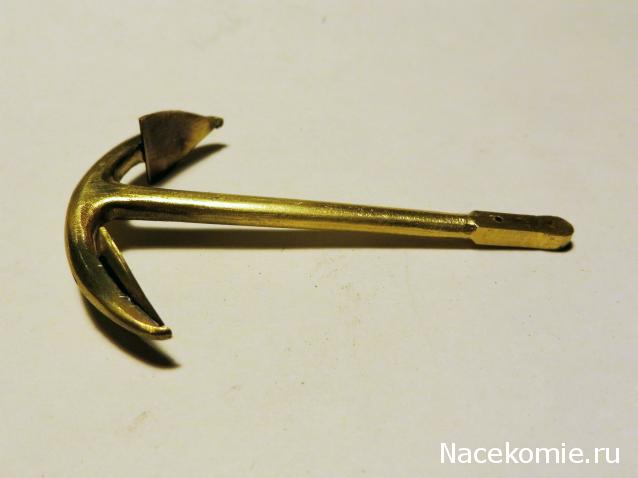

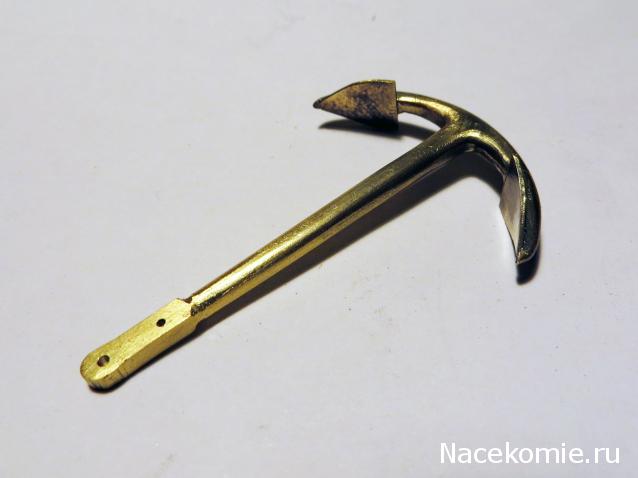

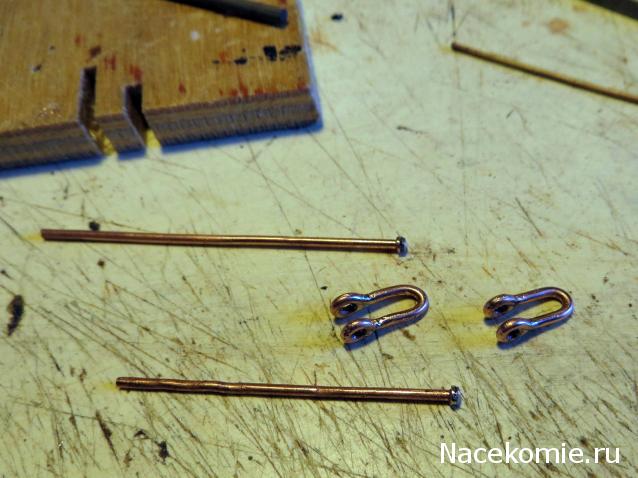

Припаял лапы. Не могу вспомнить, куда задевал проволоку 1 мм для скобы.
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Константин Владимирович, а шляпку болта как делали?
29 сен 2014, 15:43
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom

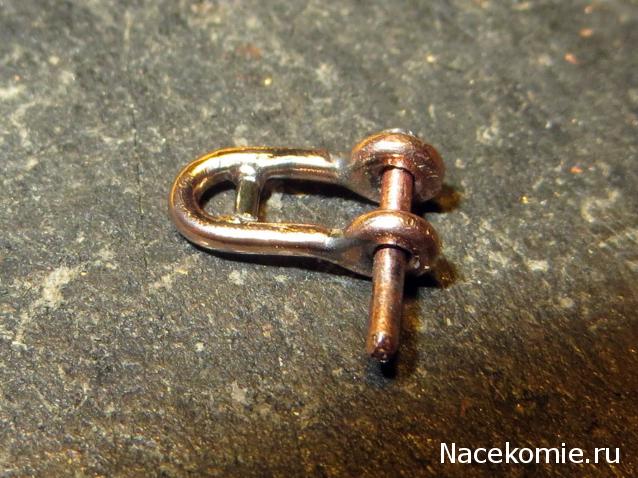

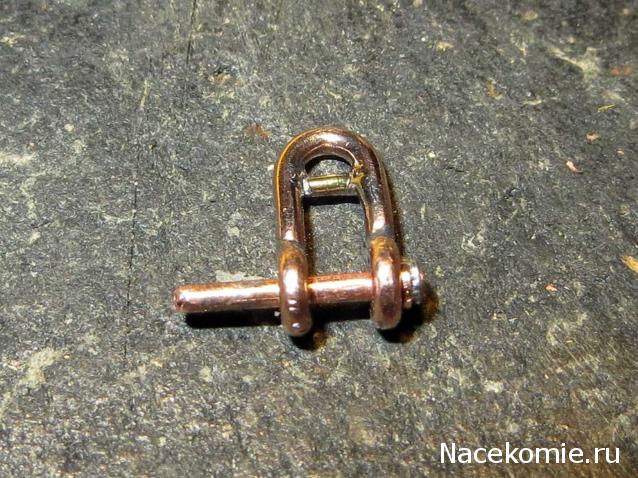

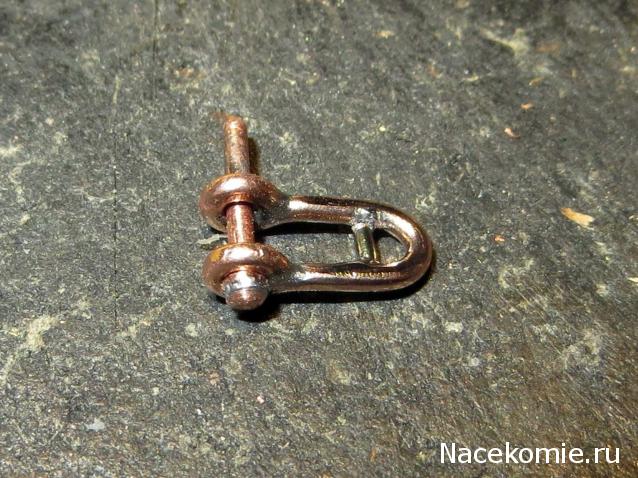

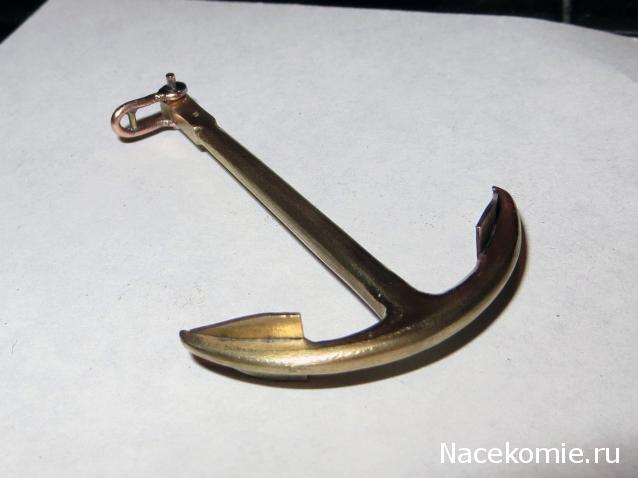

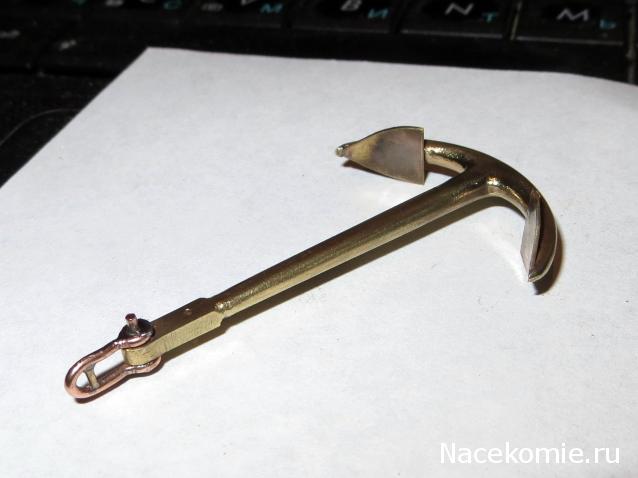

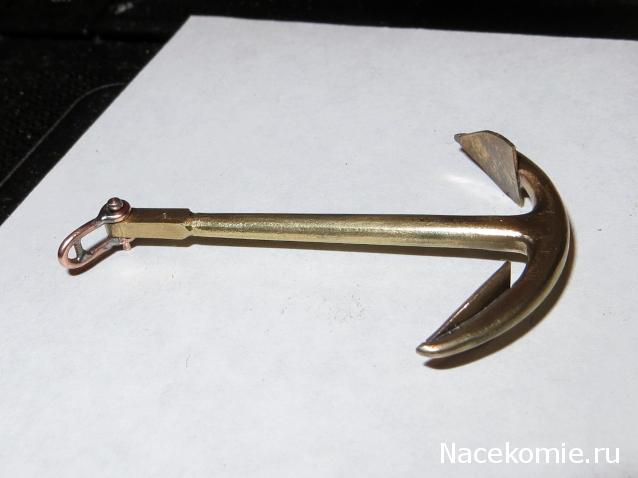

Станислав, обычно вытачивают из более толстого прутка. Я поленился, расклепал шляпку и под нее припаял колечко из тонкой проволочки. Потом обточил. После долгих мучений впаял контрфорс. Хотел засверлить болт и вставить чеку, но опять поленился...
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
konstantinfom писал(а):
Станислав, обычно вытачивают из более толстого прутка. Я поленился, расклепал шляпку и под нее припаял колечко из тонкой проволочки. Потом обточил. После долгих мучений впаял контрфорс. Хотел засверлить болт и вставить чеку, но опять поленился...
Нам бы всем было полезно так "лениться"))))))
30 сен 2014, 00:59
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Re: Корабль 12 Апостолов - фотоотчет konstantinfom

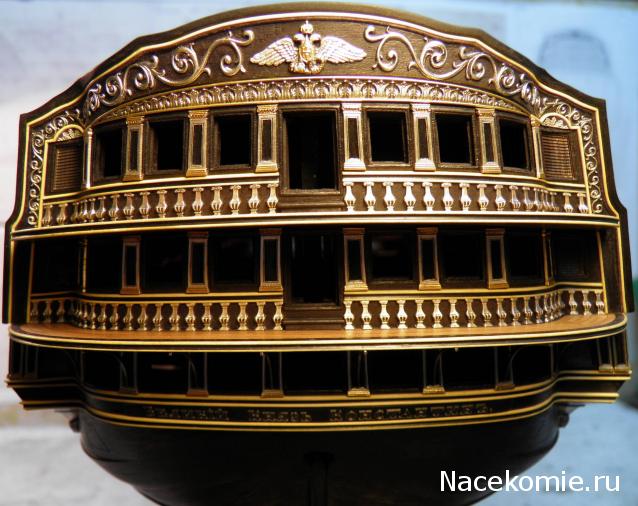

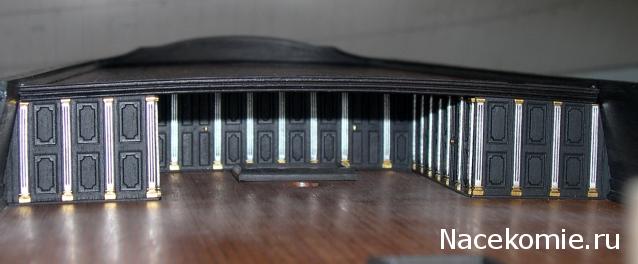

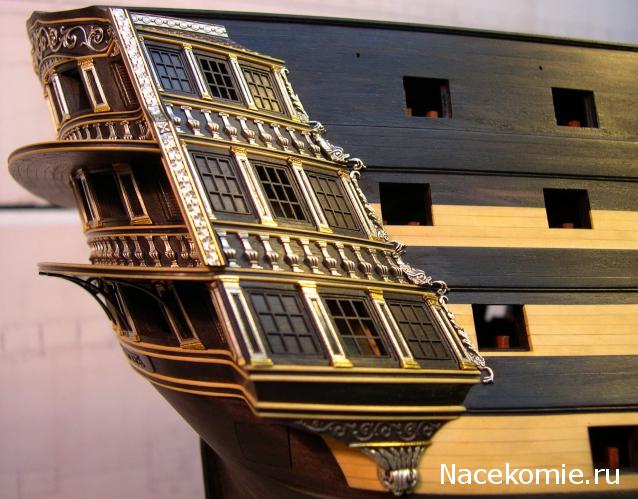

Вот к чему нужно стремиться! А со временем и руки позолотятся! Но для этого нужно работать и приобретать опыт.
09 окт 2014, 14:57
alxtagan
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
Шедевр! Просто нет слов! А масштаб какой?
09 окт 2014, 16:43
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Корабль 12 Апостолов - фотоотчет konstantinfom
alxtagan писал(а):
А масштаб какой?
Масштаб 1х100. Самопил, декор - ювелирная работа. Серебро, золото ... это, конечно. Но еще и ежедневная работа с микроскопом по несколько часов в день.
