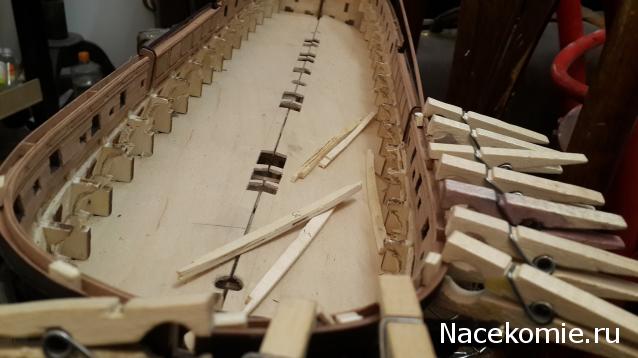

Сделал перегородки и буртики шкафутных коечных сеток.Сейчас тихой сапой делаю растурные решётки...Закупил их на Верфи.В процессе сборки понял, что купил не достаточно, на центральную часть только хватит........

Будет в будущем на что ровняться.

Может, показалось... Рустер в люк ставится так: нижняя гребенка по ширине, верхняя - по длине корабля. Это принципиально

Вы правы Константин Владимирович, был косяк, сейчас исправляю....

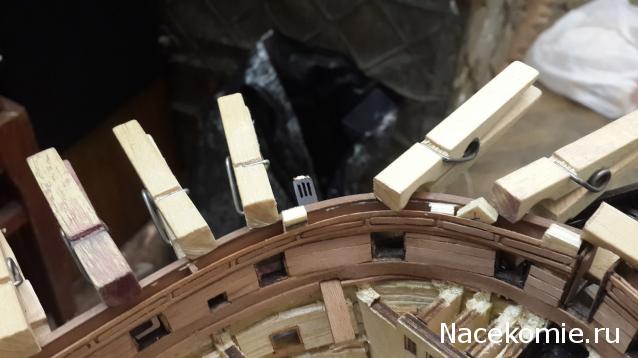

Шкауфтные сетки обшиты, сделал кнехты, врезал штевни в борт.

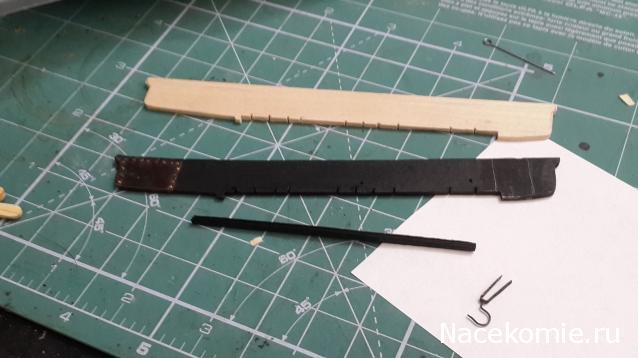

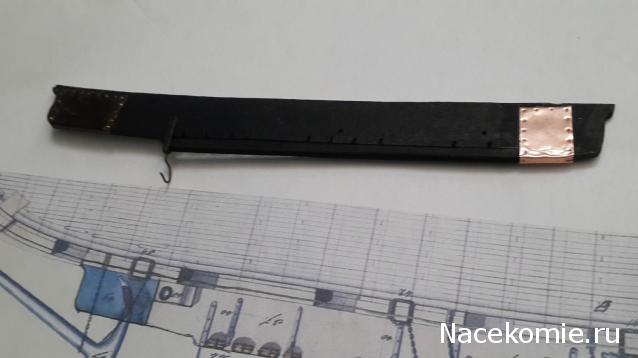

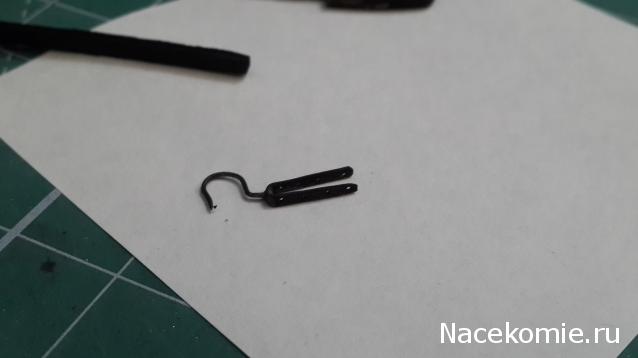

Решил заняться изготовлением русленей.Фор руслень.

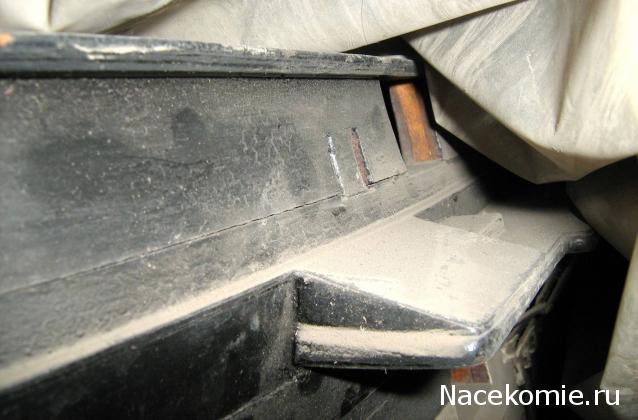

На самом деле это место - деревянная подушка, оббитая железом для лапы настоящего якоря (шкун) устроено так (фото 36). За этой подушкой видна вторая, с гнездом для установки пентер-балки.

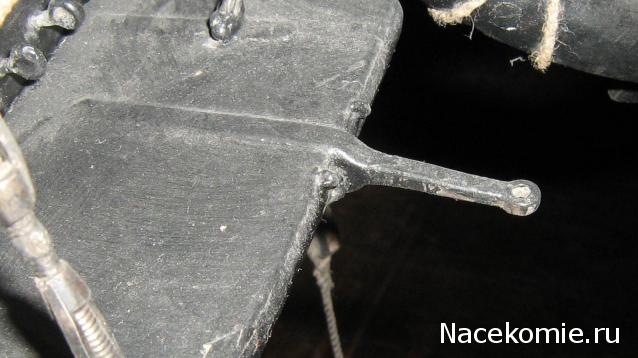

Сектор для ундер-лисель-спирта имеет такую конструкцию (фото 37)

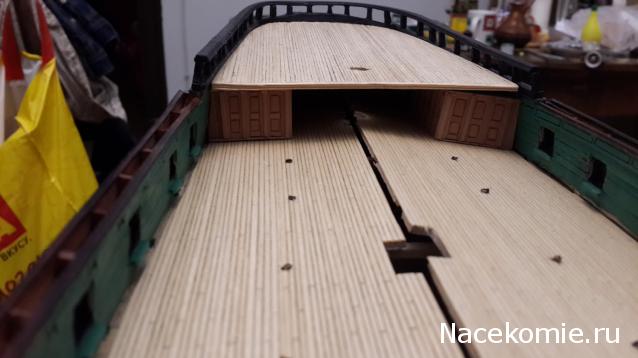

Занялся внутренней отделкой.Выкрасил борт выставил обухи и в палубу и в борт.Столярку шканцов видимо тоже нужно красить, а то как то не естественно смотрится.

1. Профиль деревянной подушки у порта.

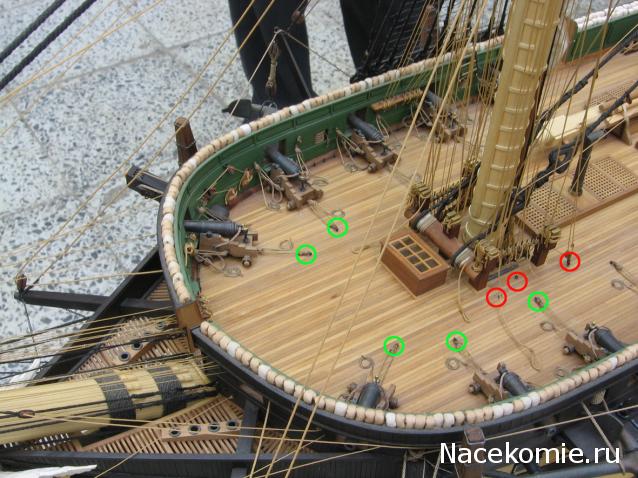

2. Обухи для пушечных талей расположены ближе к ДП. На баке их всего по три на борт (в красных кружочках). Возможно, один не прорисован чертежником (такое бывало) - в зеленом кружочке

Привет Станислав. Про решётки. Поскольку гребёнки сделаны лазерной резкой, их лучше после сборки подшкурить.
Вот моя решёточка...
Только поаккуратней, решётки малость пережжёные, могут отламываться части гребёнок.

2. Обухи для пушечных талей расположены ближе к ДП. На баке их всего по три на борт (в красных кружочках). Возможно, один не прорисован чертежником (такое бывало) - в зеленом кружочке[/quote]

Это же обухи у Фок мачты (красным).У Алешина и Смирнова обухи для орудия (зеленым) отдалены на длину орудия.

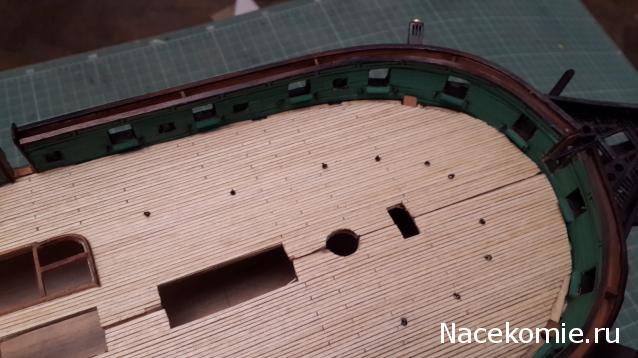

Вставил шпигаты для грота-галса

На верхней палубе (квартер-дек) находились 24 пушко-карронады 24-фунтового калибра. Это значит, что четыре носовых порта были пустыми. И Лев Ильич, и Михаил поставили лишнее орудие. Соответственно и обуха в палубе у второго порта не было (см. чертеж квартердек-палубы).
Расположение обухов лучше скорректировать по чертежу (если уже не поздно), т.е. ближе к ДП. Обухи пушечных талей поз.17

Вдогонку: по поводу своего зеленого кружочка с комментариями - я ошибся. Стаканы с резьбой для установки в них обухов пушечных талей (обухи при необходимости снимали) ставили только в бимсы. Так что против четвертого порта обуха не было

Отлично получилось я со своими пока приостановил работу, скорее всего буду переделывать ...

Добавлено спустя 10 минут 26 секунд:
К сожалению уже поздно, проще палубу переделать.

Я бы на этот обух забил. Ну прощитались инженеры с расположением бимса, из за этого решили не ставить два орудия. В теории они же предполагались. Ну можно и не ставить орудия во вторые порты, а обухи оставить, мало какого мусора ещё на палубе вылезет.

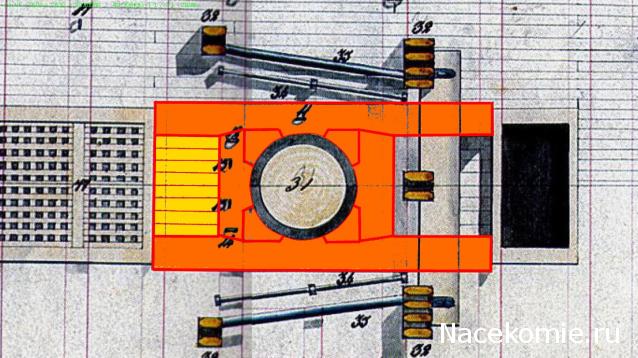

Пяртнерс фок-мачты. Однозначной информации по нему нет. На архивном чертеже видна довольно затейливая и непривычная конструкция (418). Однако на раздвижной модели (419) виден привычный пяртнерс по правому борту (красный) и скрытый под палубой на левой половине (синий). Эта прижизненная модель служила для обучения кораблестроителей и местами демонстрировала разные системы набора. Если попытаться совместить чертеж 418 и конструкцию пяртнерса 419 (правый борт), то получится такая картина (420, синий контур). Причем заштрихованное пространство, на которое указывает стрелка (не является частью силового набора) забрано досками вровень с рамой пяртнерса.
Мне понятен этот вариант, пожалуй, выберу его

Добавлено спустя 46 минут 22 секунды:
В заключение хочу сказать, что существует и такой вариант (уже воплощенный) - 421

Спасибо большое Константин Владимирович, разъяснили.Я бы не когда не воспринял это настилом партнерса, я прочитал это как палубный настил, по этому и был в замешательстве...
Я выберу последний вариант, уши мне кажется снимают нагрузку, распределяя ее на дополнительный бимс.

А возможно предположить что на чертеже тень не выделили? Уж очень оранжевая "конструкция" гармонично выглядит.

Оранжевая конструкция не выглядит гармонично хотя бы потому, что при этом образуется "тазик" в передней части, где собирается вода. Этого всегда старались избежать. Я скорее поверю в то, что и спереди это пространство заполняли вровень с рамой, а тень нарисовали ошибочно, по инерции - при раскрашивании чертежа.
В любом случае, мне проще - выбирать не нужно, поскольку опираюсь на прижизненную модель. Красили пяртнерс, ватервейс и мачтовые кнехты коричневой краской "шеколад" , то есть шоколад (К.Н.Посьет). На фото такой кнехт

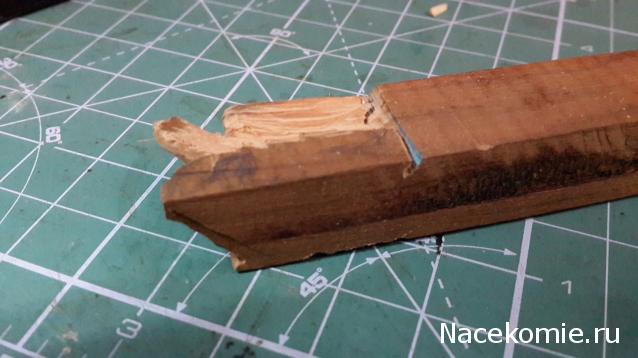

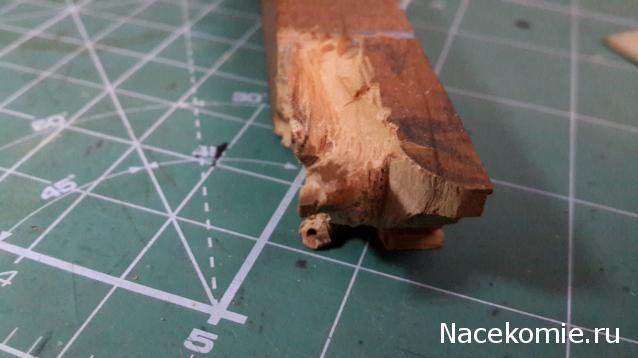

Ну да с тазиком логично. Что то долгожданный 40 номер с "Голубком" не вдохновил, решил резать.Предварительно примерил левую часть.

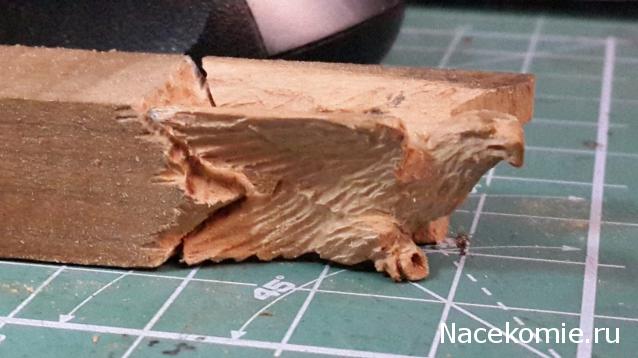

Видна рука художника, конкретно орёл и в перьях
Полуторадюймовая скульптурка, но в ней жизнь хищника.
